板式塔设计概述本章符号说明英文字母A a——塔板开孔区面积，m2；A f——降液管截面积，m2；A0——筛孔总面积，m2；A T——塔截面积，m2；c0——流量系数，无因次；C——计算u max时的负荷系数，m/s；C s——气相负荷因子，m/s；d0——筛孔直径，m；D——塔径，m；ev——液沫夹带量,kg(液)/kg(气)；E——液流收缩系数，无因次;E T——总板效率，无因次；F——气相动能因子，kg1/2/(s·m1/2)；F0——筛孔气相动能因子，kg1/2/(s·m1/2)；h1——进口堰与降液管间的水平距离，m；h c——与干板压降相当的液柱高度，m液柱；h d——与液体流过降液管的压降相当的液柱高度，m：h f——塔板上鼓泡层高度，m；h l——与板上液层阻力相当的液柱高度，m；h L——板上清液层高度，m；h0——降液管的底隙高度，m；h ow——堰上液层高度，m；h w——出口堰高度，m；h′w——进口堰高度，m；hσ——与克服σ的压降相当的液柱高度，m；H——板式塔高度;H B——塔底空间高度，m；H d——降液管内清液层高度，m；H D——塔顶空间高度，m；H F——进料板处塔板间距，m ；H P——人孔处塔板间距，m；H T——塔板间距，m；H1——封头高度，m；H2——裙座高度，m；K——稳定系数，无因次；l W——堰长，m；L h——液体体积流量，m3/h；L S——液体体积流量，m3/s；n——筛孔数目；N T——理论板层数；P——操作压力，Pa；△P——压力降，Pa；△P p——气体通过每层筛板的压降，Pa；r——鼓泡区半径，m；t——筛孔的中心距，m；u——空塔气速，m/s；u F——泛点气速，m/su0——气体通过筛孔的速度，m/s；u0.min——漏液点气速，m/s；u′0——液体通过降液管底隙的速度，m/s；V h——气体体积流量，m3/h；V S——气体体积流量，kg/s；W L——液体质量流量，kg/s；W V——气体质量流量，kg/s；W c——边缘无效区宽度，m；W d——弓形降液管宽度，m；W s——破沫区宽度，m；Z——板式塔的有效高度，m；希腊字母β——充气系数，无因次；δ——筛板厚度，mθ——液体在降液管内停留时间，s；μ——粘度，Pa·s；ρ——密度，kg/m3；σ——表面张力，N/m；φ——开孔率或孔流系数，无因次；ψ——液体密度校正系数，无因次。

《化工设备设计基础》课程设计计算说明书学生姓名：学号：所在学院：专业：设计题目：指导教师：2013年月日目录一.设计任务书 (2)二.设计参数与结构简图 (4)三.设备的总体设计及结构设计 (5)四.强度计算 (7)五.设计小结 (13)六.参考文献 (14)一、设计任务书1、设计题目根据《化工原理》课程设计工艺计算内容进行填料塔（或板式塔）设计。

设计题目：各个同学按照自己的工艺参数确定自己的设计题目：填料塔（板式塔）DNXXX设计。

例：精馏塔（DN1800）设计2、设计任务书2.1设备的总体设计与结构设计（1）根据《化工原理》课程设计，确定塔设备的型式(填料塔、板式塔)；（2）根据化工工艺计算，确定塔板数目(或填料高度)；（3）根据介质的不同，拟定管口方位；（4）结构设计，确定材料。

2.2设备的机械强度设计计算（1）确定塔体、封头的强度计算；（2）各种开孔接管结构的设计，开孔补强的验算；（3）设备法兰的型式及尺寸选用；管法兰的选型；（4）裙式支座的设计验算；（5）水压试验应力校核。

2.3 塔设备结构草图（A3坐标纸）2.4完成塔设备装配图（1）完成塔设备的装配图设计，包括主视图、局部放大图、焊缝节点图、管口方位图等；（2）编写技术要求、技术特性表、管口表、明细表和标题栏。

3、原始资料3.1《化工原理》课程设计塔工艺计算数据。

3.2参考资料：[1] 董大勤.化工设备机械基础[M].北京：化学工业出版社，2011.[2] 全国化工设备技术中心站.《化工设备图样技术要求》2000版[S]．[3] GB150.1~4-2011.压力容器[S]．[4] 郑晓梅.化工工程制图化工制图[M]．北京：化学工业出版社，2002.[5] JB/T4710-2005.钢制塔式容器[S]．4、文献查阅要求设计说明书中公式、内容等应明确文献出处;装配图上应写明引用标准号。

5、设计成果1、提交设计说明书一份。

2、提交塔设备(填料塔、板式塔)装配图一张(A1)。

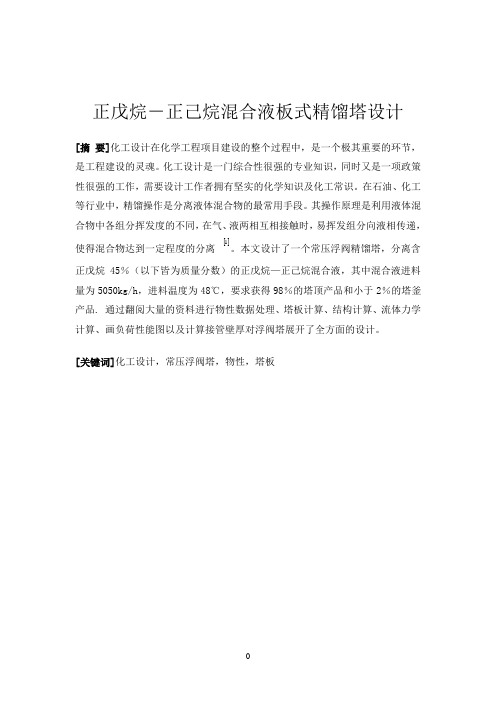

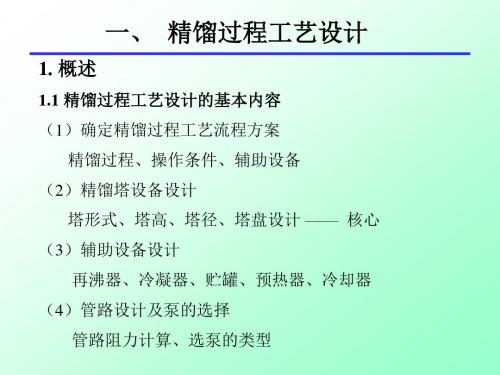

正戊烷－正己烷混合液板式精馏塔设计[摘要]化工设计在化学工程项目建设的整个过程中，是一个极其重要的环节，是工程建设的灵魂。

化工设计是一门综合性很强的专业知识，同时又是一项政策性很强的工作，需要设计工作者拥有坚实的化学知识及化工常识。

在石油、化工等行业中，精馏操作是分离液体混合物的最常用手段。

其操作原理是利用液体混合物中各组分挥发度的不同，在气、液两相互相接触时，易挥发组分向液相传递，使得混合物达到一定程度的分离[]1。

本文设计了一个常压浮阀精馏塔，分离含正戊烷45％（以下皆为质量分数）的正戊烷—正己烷混合液，其中混合液进料量为5050kg/h，进料温度为48℃，要求获得98％的塔顶产品和小于2％的塔釜产品. 通过翻阅大量的资料进行物性数据处理、塔板计算、结构计算、流体力学计算、画负荷性能图以及计算接管壁厚对浮阀塔展开了全方面的设计。

[关键词]化工设计，常压浮阀塔，物性，塔板目录第一章概论 (3)1.1 塔设备在化工生产中的作用和地位 (3)1.2 板式塔的分类及一般构造 (3)1.3 对塔设备的要求 (4)1.4 塔设备的发展及现状 (4)1.5 塔设备的用材 (4)1.6 板式塔的常用塔型及其选用 (4)1.7 塔型选择一般原则 (6)1.7.1 与物性有关的因素 (7)1.7.2 与操作条件有关的因素 (7)1.7.3 其他因素 (7)1.8 板式塔的强化 (7)第二章塔板计算 (8)2.1 设计任务和条件 (8)2.2 设计计算 (9)第三章精馏塔的工艺条件及有关物性数据的计算 (15)3.1 操作压力 (15)3.2 操作温度 (15)3.3 平均摩尔质量 (16)3.4 平均密度 (16)3.5 液相平均表面张力 (18)3.6 液相平均黏度 (20)3.7 物性数据汇总 (23)第四章精馏塔的塔体工艺尺寸 (24)4.1 塔径的计算 (24)4.2精馏塔高度计算 (26)4.3 溢流装置计算 (27)4.4 塔板布置及浮阀数目与排列 (30)第五章塔板流体力学验算 (33)5.1 气相通过浮阀塔板的压降 (33)5.2 淹塔 (34)5.3 雾沫夹带 (35)第六章塔板负荷性能图 (37)6.1 雾沫夹带线 (37)6.2 液泛线 (38)6.3 液相负荷上限线 (39)6.4 漏液线 (40)6.5 液相负荷下限线 (41)6.6 塔板负荷性能图 (41)6.7 计算结果汇总表 (42)6.8参考文献 (44)第一章概论1.1 塔设备在化工生产中的作用和地位塔设备是石油、化工生产中广泛使用的重要生产设备，在石油、化工、轻工等生产过程中，塔设备主要用于气、液两相直接接触进行传质传热的过程，如精馏、吸收、萃取、解吸等，这些过程大多是在塔设备中进行的。

板式塔设计板式塔设计概述本章符号说明英文字母A a——塔板开孔区面积，m2；A f——降液管截面积，m2；A0——筛孔总面积，m2；A T——塔截面积，m2；c0——流量系数，无因次；C——计算u max时的负荷系数，m/s；C s——气相负荷因子，m/s；d0——筛孔直径，m；D——塔径，m；ev——液沫夹带量,kg(液)/kg(气)；E——液流收缩系数，无因次;E T——总板效率，无因次；F——气相动能因子，kg1/2/(s·m1/2)；F0——筛孔气相动能因子，kg1/2/(s·m1/2)；h1——进口堰与降液管间的水平距离，m；h c——与干板压降相当的液柱高度，m液柱；h d——与液体流过降液管的压降相当的液柱高度，m：h f——塔板上鼓泡层高度，m；h l——与板上液层阻力相当的液柱高度，m；h L——板上清液层高度，m；h0——降液管的底隙高度，m；h ow——堰上液层高度，m；h w——出口堰高度，m；h′w——进口堰高度，m；hσ——与克服σ的压降相当的液柱高度，m；H——板式塔高度;H B——塔底空间高度，m；H d——降液管内清液层高度，m；H D——塔顶空间高度，m；H F——进料板处塔板间距，m ；H P——人孔处塔板间距，m；H T——塔板间距，m；H1——封头高度，m；H2——裙座高度，m；K——稳定系数，无因次；l W——堰长，m；L h——液体体积流量，m3/h；L S——液体体积流量，m3/s；n——筛孔数目；N T——理论板层数；P——操作压力，Pa；△P——压力降，Pa；△P p——气体通过每层筛板的压降，Pa；r——鼓泡区半径，m；t——筛孔的中心距，m；u——空塔气速，m/s；u F——泛点气速，m/su0——气体通过筛孔的速度，m/s；u0.min——漏液点气速，m/s；u′0——液体通过降液管底隙的速度，m/s；V h——气体体积流量，m3/h；V S——气体体积流量，kg/s；W L——液体质量流量，kg/s；W V——气体质量流量，kg/s；W c——边缘无效区宽度，m；W d——弓形降液管宽度，m；W s——破沫区宽度，m；Z——板式塔的有效高度，m；希腊字母β——充气系数，无因次；δ——筛板厚度，mθ——液体在降液管内停留时间，s；μ——粘度，Pa·s；ρ——密度，kg/m3；σ——表面张力，N/m；φ——开孔率或孔流系数，无因次；ψ——液体密度校正系数，无因次。
