HXD3 牵引电动机的结构
整机结构
电机与机车的连接为滚动抱轴承式结构，单端外锥轴斜齿轮输出，输出面锥度为1：50；电机带有一只磁电式速度传感器，测速是通过装在费输出端轴头的测速齿盘来完成；电机采用三轴承结构，传动端用NU型绝缘圆柱滚子轴承，非传动端用一个NU型绝缘圆柱滚子轴承和一个QJ型绝缘四点接触球轴承，三个轴承均采用国产的铁路牵引电机专用润滑脂润滑。
采用绝缘轴承是为了防止制造中转子和定子不同心，或逆变器脉冲电源在电机轴上产生电流；电机采用轴向强迫通风方式，冷却风从非传动端端盖径向通风孔进入，经过转子通风孔，定子间的气隙，定子背部的通风道后，从传动端端盖轴向排出；电机两端的端盖均为铸钢结构，在电机定子与传动端端盖间还有一个定子过度盘。
此件也为铸钢结构；在电机两端盖处均设有注油口，在维护保养时可以按要求进行定时、定量补充润滑脂。
定子结构
定子无传统的框架式机座，直接用硅钢片叠压而成，钉子采用开口式槽型。
定子槽内垫有槽绝缘，绕组为双层硬绕组，根据接线需要，绕组的引出线做成五种长度形式，因此无需过渡连线，钉子的槽楔用绝缘材料制成且很薄。
定子的三相引出线接成Y形，绕组与三相引出线电缆线间有一过渡连线，此过渡连线可以减少连线间截面积的过大变化和
电流密度的过大变化，三相引出线采用机车专用电缆。
电机设有接地线，接地线也采用机车专用电缆。
针对变频电机需在较高频率下运行的特点，绕组采用聚酰亚胺薄膜带熔敷的导线两根并绕而成。
为了得到足够的机械强度、良好的电气性能与优良的热稳定性，定子绕组用端箍固定。
钉子整体经过真空压力浸漆（VPI），电机的绝缘耐热等级为200级。

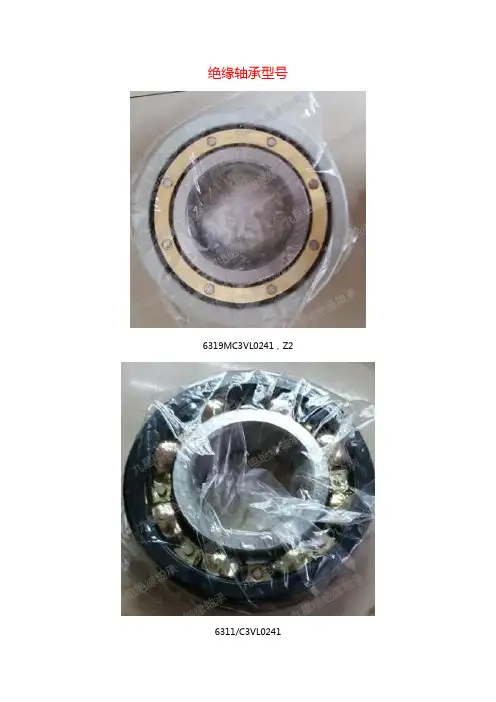

电机单端绝缘轴承解释说明1. 引言1.1 概述电机单端绝缘轴承是一种在电机中广泛应用的关键性零部件。
它具有支撑电机转子并隔离导电部分与外界之间的绝缘功能。
在电机运行过程中，绝缘轴承不仅能提供稳定可靠的支撑，同时也能防止由于导电部分与非导电部分之间接触而产生的绝缘击穿或漏电等问题。
因此，深入了解单端绝缘轴承的工作原理和应用场景对于设计和制造高性能电机来说至关重要。
1.2 文章结构本文将从引言、背景介绍、单端绝缘轴承的工作原理、应用案例分析以及结论与展望五个方面展开对单端绝缘轴承的解释说明。
首先，我们将概述研究的目的和意义，并介绍文章结构；其次，我们将介绍电机基本原理以及绝缘轴承的概念与作用；然后，我们会详细探讨单端绝缘轴承的工作原理，包括其结构组成部分、选择与特点以及工作流程和优势；接着，我们将利用应用案例分析单端绝缘轴承在汽车行业、工业领域和家电领域的实际运用情况；最后，我们会总结文章的主要观点和研究成果，并展望未来单端绝缘轴承的发展趋势和挑战。
1.3 目的本文的目的是解释和说明电机单端绝缘轴承的工作原理以及其应用场景。
通过对其结构组成部分、绝缘材料特点以及工作流程与优势的深入探讨，有助于读者了解该技术在电机制造中的重要性和价值。
通过应用案例分析，读者可以进一步了解单端绝缘轴承在不同领域中的实际运用情况。
最后，我们将总结本文主要观点，并对未来单端绝缘轴承的发展趋势进行展望。
2. 背景介绍2.1 电机基本原理电机是将电能转化为机械能的装置，它通过磁场与导体之间的相互作用来产生力和转矩。
根据电源供给方式不同，电机可以分为直流电机和交流电机两种类型。
直流电机利用直流电源提供稳定的直流电流来产生旋转力。
而交流电机则利用交变的电压和频率来产生旋转力。
2.2 绝缘轴承的概念与作用在传统的轴承中，一般使用金属材料制造，但随着科技的发展和应用领域对轴承性能要求的提升，绝缘轴承逐渐得到广泛应用。
绝缘轴承是指具有良好绝缘性能的轴承，在使用中可以避免因导体接触而产生漏洞或短路等问题。
