Insulation Bearings
He Qingwei Application Engineering CP
电绝缘轴承技术的解决方案
陶瓷滚动体绝缘轴承
Availibility适用于 for ball bearings 所有的球轴承
HC系列
up to ball Ø 13mm (6210/6309) 滚动体直径最大到Ø 13mm
最小击穿电压 使用环境 球轴承 滚子轴承 内圈带涂层(后缀 J20C ) Aluminiumoxyd (Al2O3) 氧化铝涂层
1000 Volt
500 Volt 干燥
潮湿/干燥 420>外径>60mm 420>外径>60mm
干燥
1400>外径>60mm 1400>外径>60mm 1400>外径>60mm 1400>外径>60mm
Ceramic Rolling Elements 陶瓷滚动体
Advantage: + no problems with capacitive currents 优点： 可以承受容性电流 + standard sealing 标准密封形式 + increase of speed ~ 15 % 速度增加约15％ + increase of grease life time up to 100 % 润滑脂寿命增加到100％ + lower demand of lubrication 更低的润滑要求 + lower friction and temperature 低摩擦并且温升较低 + less wear due to lack of lubrication 低的耗脂量以及低磨损 + better conditions at dry-running operation 在干运转情况下有较好的表现
FAG电绝缘轴承
SCHAEFFLER GROUP
INDUSTRIAL
Insulation Bearings
He Qingwei Application Engineering CP
电绝缘轴承技术的解决方案
避免过电压的绝缘方法
内外圈带绝缘镀层
陶瓷滚动体轴承
一.绝缘镀层
1. (Al2O3)氧化铝镀层,采用等离子喷涂的工艺方 法. 2. 镀层厚度决定了耐电压的强度. 3. 由于采用了特殊的密封剂,氧化铝涂层的硬度, 防水性以及导热性能俱佳,FAG绝缘轴承也适用于 潮湿的工作环境. 4. 所有绝缘轴承的尺寸以及公差等级,精度均符合 标准DIN616(ISO15),即绝缘轴承与标准轴承在尺 寸上保持严格的互换性. 5. 对于一些特殊的应用场合,我们推荐使用内圈带 涂层的绝缘轴承. 6. 绝缘深沟球轴承从62系列开始,我们提供不同 的密封方式,因此可以实现绝缘轴承的不加脂全寿 命运行. ZR-密封 RSR密封
二.陶瓷滚动体
1. 采用Si3N4材料的陶瓷滚动体(球或滚子) 2. 具有优良的绝缘性能,其电容容性基本为40pf, 绝缘性能优于带涂层的轴承. 3. 高温条件下其直流阻抗也可达到G欧姆范围,绝 缘性能良好. 4. 陶瓷滚动体具有优良的耐磨性能,对润滑的要求 低,特别适用于高速,低摩擦以及低温运行的场合. 5. 干摩擦条件下运行状况良好. 6. 对于小尺寸的滚动轴承,采用陶瓷滚动体绝缘轴 承具有良好的经济性能.
J20C Layer thickness 涂层厚度
200µm
Minimum Disruptive Voltage 1000 Volt 最小击穿电压 Environment 环境 Availibility 适用于 for all bearing typs 适用于所有轴承类型
humid/dry 潮湿/干燥 >70mm inner dia（内径） to 420mm outer diameter（外径）
SCHAEFFLER GROUP
INDUSTRIAL
Insulation Bearings
He Qingwei Application Engineering CP
电绝缘轴承技术的解决方案
绝缘镀层 - 不同的后缀
外圈带涂层 (后缀J20AA , J20A , J20B) Aluminiumoxyd (Al2O3) 氧化铝涂层 涂层厚度 J20AA 200µm 1000 Volt J20A 200µm J20B <100µm
滚动体材料与轴承钢材料的对比
SCHAEFFLER GROUPБайду номын сангаас
INDUSTRIAL
Insulation Bearings
He Qingwei Application Engineering CP

合集下载

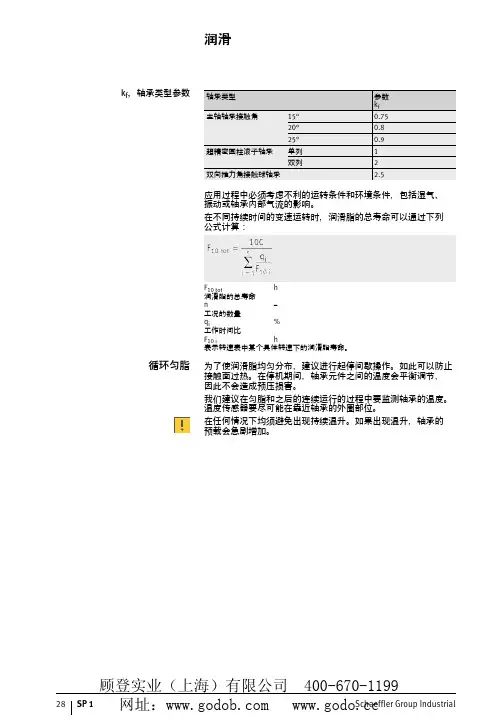

FAG超精密轴承选型手册2_部分2

FAG超精密轴承选型手册2_部分2


00016C25
00016C26
00016C26
外径
外径 D = 公称外径 ⌬Ds = Ds – D
在单一径向平面内， 单一外径与公称外径的偏差 a = 测量高度
测量原理 –
⌬Dmp= Dmp – D 在单一径向平面内， 平均外径与公称外径的偏差
a = 测量高度
VDp = Dps max – Dps min 在单一径向平面上外径的 变动量 D符(VIN合Dp6D2等0IN同标IS不准O圆，11度3V2，Dp标/符2 准等合；同圆度， 测量方法等同不圆度的测量 )
公差
倒角尺寸
圆柱内孔径向轴承倒角尺寸
各种轴承倒角尺寸表： ■ 圆柱内孔的径向轴承 ■ 锥度内孔的径向轴承，参见第 37 页，表 ■ 推力轴承，参见第 38 页，表。 符测号量高rm度in，a，r1第min3，8 页rm，ax图r，1rs。max r， rmax a， r1 max a 和
孔径
d
mm 大于 – – – –
SP 等级。 如果客户需要，超精密圆柱滚子轴承和双向推力角接触球轴承都 达到更高的精度等级 UP。 公差测量原理见表从第 32 页到第 35 页。公差的值，请参阅相关 产品章节。
孔径 d = 公称孔径
（锥形内孔最小直径）
测量原理 –
d1 = 锥孔大端的公称直径
–
00016C22
00016C23
⌬ds = ds – d 在单一径向平面内， 单一孔径与公称孔径的偏差
测量高度 a 请看第 36 页到第 38 页。 测量时所施加的力符合 DIN 620 标准。
00016C31
00016C32
00016C32
顾登实业（上海）有限公司 400-670-1199 Schaeffler Group Indu网stri址al ： SP 1 35
绝缘轴承

绝缘轴承

在哪些位置中会使用绝缘轴承？ 例如发电机，电动机，风力发电的变速箱等是绝缘轴承的主要应用场合。 绝缘轴承损坏后还有修复的意义吗？ 不建议在重新修复使用了，因为修复一套轴承的费用甚至比重新采购一套成本更高，因此破坏的绝 缘轴承没有维修的必要。
• • • •
SKF、FAG绝缘轴承后缀代号及资料参数
• • • • • • • • • • SKF工艺绝缘轴承：带涂层外圈的绝缘轴承通常具有带氧化铝涂层的外圈外径面和端面这种轴承后缀采用VL0241表 示；带涂层内圈内孔和端面的绝缘轴承此型号后缀VL0271表示，这种轴承可以提高增强型的保护防止高频电流。 FAG绝缘轴承提供四种类型，分别可以供应深沟球轴承和圆柱滚子轴承： J20B后缀：最高承受500V电压，外圈涂层＜100μm，可提供70-1400mm范围的产品；‘ J20A后缀：最高承受1000V电压，外圈涂层＞200μm，提供70-1400mm范围的产品； J20AA后缀：可承受1000V电压，外圈涂层≈200μm，提供70-500mm范围的产品； J20C后缀：可承受1000V电压，内圈涂层≈200μm，提供70-340mm范围的轴承产品 前缀HC：混合陶瓷轴承，滚动体为陶瓷材质 订购FAG工艺绝缘轴承产品时需要详细写明需要订购的轴承产品型号，如6220-2RSR-J20AA-C3，表示的的是带密 封圈的深沟球轴承。C3游隙，外圈带有绝缘涂层的轴承产品； NU214-E-M1-F1-J20B-C4：黄铜保持器的圆柱滚子轴承，C4游隙，薄涂层的电绝缘轴承； 6330-J20C：开式 的深沟球轴承，内圈带涂层。
一般多大电机用绝缘轴承
•
这需要根据电机的电源状态来定。正常电网供电无高频电压电流成分，一般 不使用绝缘轴承，只有高压电机大电机如400以上规格才使用。甚至于还可以 不用。但现在变频电源供电，由于电源品质含有很多的高频成分，造成电机 轴电流增加，因而在400以上规格化均应考虑此问题，甚至于再小此的规格也 根据使用状况也考虑安装了绝缘轴承，如电动汽车，电轨道机车等使用的主 电机一般100KW左右，都必须使用绝缘轴承（或者采用其它绝缘结构来保证 轴电流不流通）。
