发电厂输煤系统输煤皮带设备检修研究

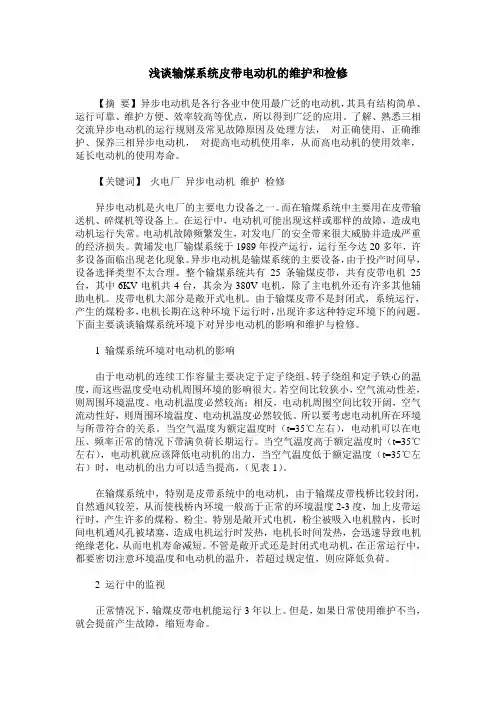

浅谈输煤系统皮带电动机的维护和检修【摘要】异步电动机是各行各业中使用最广泛的电动机，其具有结构简单、运行可靠、维护方便、效率较高等优点，所以得到广泛的应用。

了解、熟悉三相交流异步电动机的运行规则及常见故障原因及处理方法，对正确使用、正确维护、保养三相异步电动机，对提高电动机使用率，从而高电动机的使用效率，延长电动机的使用寿命。

【关键词】火电厂异步电动机维护检修异步电动机是火电厂的主要电力设备之一。

而在输煤系统中主要用在皮带输送机、碎煤机等设备上。

在运行中，电动机可能出现这样或那样的故障，造成电动机运行失常。

电动机故障频繁发生，对发电厂的安全带来很大威胁并造成严重的经济损失。

黄埔发电厂输煤系统于1989年投产运行，运行至今达20多年，许多设备面临出现老化现象。

异步电动机是输煤系统的主要设备，由于投产时间早，设备选择类型不太合理。

整个输煤系统共有25条输煤皮带，共有皮带电机25台，其中6KV电机共4台，其余为380V电机，除了主电机外还有许多其他辅助电机。

皮带电机大部分是敞开式电机。

由于输煤皮带不是封闭式，系统运行，产生的煤粉多，电机长期在这种环境下运行时，出现许多这种特定环境下的问题。

下面主要谈谈输煤系统环境下对异步电动机的影响和维护与检修。

1 输煤系统环境对电动机的影响由于电动机的连续工作容量主要决定于定子绕组、转子绕组和定子铁心的温度，而这些温度受电动机周围环境的影响很大。

若空间比较狭小，空气流动性差，则周围环境温度、电动机温度必然较高；相反，电动机周围空间比较开阔，空气流动性好，则周围环境温度、电动机温度必然较低。

所以要考虑电动机所在环境与所带符合的关系。

当空气温度为额定温度时（t=35℃左右），电动机可以在电压、频率正常的情况下带满负荷长期运行。

当空气温度高于额定温度时（t=35℃左右），电动机就应该降低电动机的出力，当空气温度低于额定温度（t=35℃左右）时，电动机的出力可以适当提高，（见表1）。

172研究与探索Research and Exploration ·智能检测与诊断中国设备工程 2024.04（下）输煤皮带机为火力发电厂运输流程中的关键设备之一，其一般应用在煤料的装卸、运送、存储与粉碎等环节。

对于发电厂而言，当输煤皮带机处于正常运作状态时，整个生产流程才能安全、顺利地进行。

所以，把控好输煤皮带机的质量与安全十分关键，而检修人员做好设备的维修工作也十分关键。

一旦输煤皮带机出现故障，检修人员就要第一时间开展故障检修工作，发现故障源头，对设备进行维修，使之恢复正常状态，从而促使发电厂生产活动顺利进行。

1 火力发电厂输煤系统在电力生产中的重要性输煤系统在电厂生产中扮演着极为重要的角色，其负责将煤炭运送到锅炉内参与燃烧，进而形成高温、高压的蒸汽，作为发电的动能。

输煤系统是否能够稳定运行，决定着煤炭的供应是否足够且稳定，这对于保持锅炉的连续性运作、形成充足的蒸汽以及确保电能持续性供输而言至关重要。

一个高效、稳定的输煤系统可降低能源耗费量以及设备运转成本，从而降低了电力的生产成本，对于提高火力发电厂的竞争力有着重要作用。

所以，对维持输煤系统的稳定运转要提高关注，实施定期检修，将设备故障及时解决，以确保能够做到稳定安全的供电。

2 发电厂输煤系统输煤皮带设备故障2.1 由于跑偏引起的皮带撕裂现象在输煤期间，由于煤炭的摩擦以及其他外部原因，容易导致皮带出现跑偏的现象。

当皮带跑偏时，会使得皮带下侧的托辊支架与首尾两侧的滚筒支架出现异常，产生卷边或是侧向歪移的情况，进而导致皮带受力不够均匀，出现撕裂现象。

跑偏引起的皮带撕裂问题，如果不能及时解决，将会严重影响输煤系统的正常运行。

2.2 输煤系统输煤皮带设备的打滑现象当输煤系统中的皮带打滑时，可能会使其和驱动滚筒之间的转速出现偏移，从而对整个系统产生负面影响，例如物料可能会回流散落，上级皮带机的落煤筒可能会堵塞，严重时可能会导致皮带的磨损和老化、电机的烧坏以及皮带的开裂。

输煤系统输煤皮带机常见故障诊断与检修探析摘要：社会生产技术不断革新，输煤系统应用范围更加广泛，应用频率有越来越高，因此，对输煤系统常见的相关问题必须引起高度重视。

本文对输煤系统输煤皮带机常见故障与检修对策展开研究分析，旨在高效率解决设备故障问题，确保设备检修合格，顺利解决输煤系统输煤皮带机故障，保证系统稳定运转，保障输煤系统正常生产活动不受影响。

关键词：输煤系统；输煤皮带机；故障诊断；检修引言：从输煤系统运行中的实际情况来看，由于各种原因，导致了安全、工艺、设备事故频发，同时一些设备本身的质量缺陷，导致了一些问题没有及时处理，对生产运营造成了很大的影响。

为有效改善并解决上述问题，必须且有必要针对不同的故障问题展开研究分析，对装置设备部件进行更换、调整、维修，确保输煤系统正常稳定的运行。

一、输煤系统皮带跑偏常见故障诊断与检修方法(一)胶带涨紧力不够如果在没有负载的情况下，或者有小荷载的情况下，胶带本身不会发生跑偏，如果负载过大，就会发生跑偏。

胶带运性与涨紧设备有很大关系。

如果涨紧力不够，则会使胶带运行稳定性降低。

当受外力作用时，胶带会出现打滑现象。

在这种条件下，可以适当的增加配重，但不要过大，防止影响皮带正常工作。

对于采用螺旋涨紧、液压涨紧带的皮带机，可以适当地增加涨紧力，以便调整涨紧行程达到相应的需求，但若涨紧行程不够，则会造成皮带发生变形后不可复原，则必须切断此部分，再进行胶接【1】。

(二)胶带本身存在的问题对于输煤系统来说，由于胶带自身的原因，也有可能造成皮带跑偏。

其原因是在长期的应用过程中，部分材料出现老化破旧问题，或是胶接头在经过了重新加工以后，存在着一定的位置偏差，从而造成胶带的两边产生了不一样的拉力，从而造成皮带跑偏。

处理这个问题，最好的办法就是替换那些陈旧的、变形的胶带，对于那些中心位置不正确、不规范的胶接头，进行重新加工。

(三)滚筒安装不当在输煤系统中，由于滚筒安装存在不准确、不规范等问题，也会造成滚筒位置上的胶带发生偏斜、跑偏，使得胶带两边的松紧程度不同，其牵引力也不同，进而造成了皮带跑偏的情况。

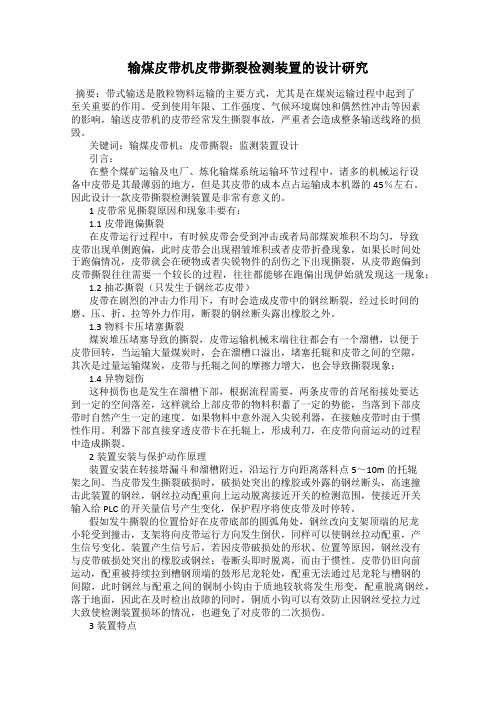

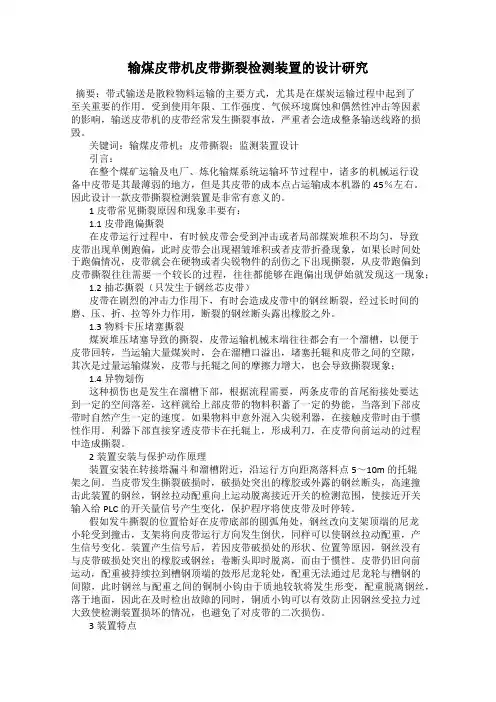

输煤皮带机皮带撕裂检测装置的设计研究摘要：带式输送是散粒物料运输的主要方式，尤其是在煤炭运输过程中起到了至关重要的作用。

受到使用年限、工作强度、气候环境腐蚀和偶然性冲击等因素的影响，输送皮带机的皮带经常发生撕裂事故，严重者会造成整条输送线路的损毁。

关键词：输煤皮带机；皮带撕裂；监测装置设计引言：在整个煤矿运输及电厂、炼化输煤系统运输环节过程中，诸多的机械运行设备中皮带是其最薄弱的地方，但是其皮带的成本点占运输成本机器的45％左右。

因此设计一款皮带撕裂检测装置是非常有意义的。

1皮带常见撕裂原因和现象丰要有：1.1皮带跑偏撕裂在皮带运行过程中，有时候皮带会受到冲击或者局部煤炭堆积不均匀，导致皮带出现单侧跑偏，此时皮带会出现褶皱堆积或者皮带折叠现象，如果长时间处于跑偏情况，皮带就会在硬物或者尖锐物件的刮伤之下出现撕裂，从皮带跑偏到皮带撕裂往往需要一个较长的过程，往往都能够在跑偏出现伊始就发现这一现象；1.2抽芯撕裂（只发生于钢丝芯皮带）皮带在剧烈的冲击力作用下，有时会造成皮带中的钢丝断裂，经过长时间的磨、压、折、拉等外力作用，断裂的钢丝断头露出橡胶之外。

1.3物料卡压堵塞撕裂煤炭堆压堵塞导致的撕裂，皮带运输机械末端往往都会有一个溜槽，以便于皮带回转，当运输大量煤炭时，会在溜槽口溢出，堵塞托辊和皮带之间的空隙，其次是过量运输煤炭，皮带与托辊之间的摩擦力增大，也会导致撕裂现象；1.4异物划伤这种损伤也是发生在溜槽下部，根据流程需要，两条皮带的首尾衔接处要达到一定的空间落差，这样就给上部皮带的物料积蓄了一定的势能，当落到下部皮带时自然产生一定的速度。

如果物料中意外混入尖锐利器，在接触皮带时由于惯性作用。

利器下部直接穿透皮带卡在托辊上，形成利刀，在皮带向前运动的过程中造成撕裂。

2装置安装与保护动作原理装置安装在转接塔漏斗和溜槽附近，沿运行方向距离落料点5～10m的托辊架之间。

当皮带发生撕裂破损时，破损处突出的橡胶或外露的钢丝断头，高速撞击此装置的钢丝，钢丝拉动配重向上运动脱离接近开关的检测范围，使接近开关输入给PLC的开关量信号产生变化，保护程序将使皮带及时停转。

输煤系统常见设备故障检修与治理摘要：在我国科学技术不断发展的过程中，我国的输煤系统应用水平也在不断提升。

为了保证输煤系统设备能够正常稳定运行，确保设备的使用寿命，必须对输煤系统的常见设备故障进行研究和分析。

同时提出输煤系统的检修策略以及故障治理措施，保证输煤系统皮带运输过程工的安全性以及稳定性，能够提高输煤系统的运行效率。

关键词：输煤系统；常见设备故障；检修措施；治理方法一、输煤系统常见设备故障（一）皮带跑偏在输煤系统运行过程中皮带最常见的故障是跑偏问题，导致皮带跑偏的原因比较的多，主要包括以下方面：第一，操作技术人员在操作过程出现不规范的情况，可能会导致皮带装置出现问题而跑偏。

第二，皮带设备在运行时自身的中心不稳定，存在压力不均或者阻力矛盾，可能会导致皮带设备跑偏。

第三，这皮带运输机运行过程，需要对材料进行长期运输，在长期运行过程中可能会存在皮带跑偏的问题。

针对皮带跑偏的问题，工作人员要根据故障的具体表现形式对故障部位进行准确查找。

一般皮带跑偏会表现为传输接头不齐、两侧的张力之间存在一定误差，会导致设备的张力不同，张力比较大的皮带磨损问题比较严重，很容易出现跑偏问题。

此外，如果是设备自身存在问题而导致的跑偏问题，其原因可能为皮带机的机架中心不稳定，导致两侧高低不同，这样会使槽两侧的胶皮压力不均匀，从而导致皮带跑偏问题出现。

除此之外，在皮带运输机运输过程中，对泥煤进行长期运输，会导致泥煤黏在设备的滚筒以及托辊上，影响滚筒的直径，导致两侧张力之间存在一定差异，从而引发皮带跑偏。

（二）皮带运输机撒料在皮带运输机运行过程中出现撒料问题也是比较常见的故障类型。

通常情况下，设备出现撒料问题的主要部位是凹段皮带在悬空过程中。

在这一阶段内凹段曲率半径比较小，可能会导致皮带悬空，从而使皮带的成槽状态产生一定变化，导致皮带脱离槽形托辊使运输的物料撒落。

除此之外，转载点也是出现撒料问题比较多的位置，主要集中在导料槽、落料斗等部分，如果皮带运输机长期处于超负荷运转状态，导料槽部位的钢板与皮带稍远处的橡胶裙板距离比较长，会导致物料撒出导料槽[1]。

输煤系统电气检修的常见问题分析摘要：火电厂煤炭加工系统工作环境差，沿带设置多个位置，设备分布广泛。

为了更好地满足现代大型电厂生产自动化，安全性和系统化的需要，本文涉及煤炭加工，因为煤炭加工系统的报警，检测，控制和运行必须处于良好的运行状态。

专注于系统的电气系统。

讨论大修中的一般问题。

关键词：输煤系统；火电厂；电气检修1、输煤皮带系统的常见故障工作一段时间后，在煤炭输送带系统中的设备上工作，如异物粘在皮带上，数量超过皮带输送机的规定量，皮带输送机严重撕裂，或煤堵塞皮带等问题。

有一些问题。

一般来说，由于电机电流与电气保护指定的报警跳闸值不匹配，监控系统中的“CRT”不会形成异常的设备跳闸或启动报警机制，因此人员编制不能做到第一位。

在找工作设备问题的时候，它无法建议一个有效的解决方案，将导致小问题成为主要问题并对设备造成严重损害。

但是，在煤炭输送带系统的实际运行中，故障类型主要包括：首先，在设置基础设施的过程中，换档开关和皮带拉绳接线环没有中间接线盒装置，并且开关连接到拉绳接线端子，因此开关入口处有两个电缆会降低开关的密封性能，缩短最终使用寿命并进一步降低绝缘性能。

第二，由于皮带速度测量装置与滚轮系统接触，当在皮带输送机的实际操作期间检测滚轮的类型时，滚轮装置不能有效地连接到弹簧装置。

皮带极大地影响了输送带的高效率，可靠性和安全性。

此外，进口冷凝器式煤堵塞探测器通常安装在具有高水位报警煤输送带系统的煤仓中。

影响因素主要包括以下几个方面：施工现场的水汽，灰尘，煤尘等，往往存在误操作问题。

设备正常运行，但国产防旋煤检测仪不具备良好的阻塞电机能力，实际使用寿命大大缩短，最后，程控CRT是现代皮带系统有电机电流测量和控制设备在运行中，许多设备的电流表与CRT上显示的电流值有很大差异，并且在去除信号线的潜在故障点后，电流可以获得发射机长距离传输信号。

它们之间的阻尼特性非常明显。

2、PLC控制系统故障通常，PLC故障意味着生产管理系统无法正常运行。

火电厂输煤系统输煤皮带设备检修分析发布时间：2022-07-24T08:03:50.521Z 来源：《中国电业与能源》2022年5期3月作者：汤虎[导读] 若想保持电力的稳定供应，就需要电力企业定期进行发电设备的更新维护汤虎国能陈家港发电有限公司江苏省盐城市224631摘要：若想保持电力的稳定供应，就需要电力企业定期进行发电设备的更新维护，只有保持设备稳定、高效的运行才能够保证足够的电力供应。

其中火电厂传输煤皮带是电厂较为常见的设备，主要用于材料的运输，是火电厂发电过程中非常重要的设备。

所以火电厂要对其进行定期的检修维护工作，这样能够使电厂产电量更加稳定。

本文对火电厂输煤系统输煤皮带设备的检修进行了一定的分析，以供参考。

关键词：火电厂；输煤系统；输煤皮带设备1 引言在火力发电厂中输煤皮带设备可进行运煤、储煤以及破碎煤材料，只有保持其正常运行才能够使人员的安全与系统的正常工作得到保证。

由此可见输煤皮带设备的质量非常重要，这将会关系到电厂的各个方面。

当然任何一台设备都不可能保证不出现故障，所以要做好故障前的准备工作，可进行定期的检修，这样能够大大降低设备的故障率。

2 输煤系统输煤皮带设备常见故障2.1皮带撕裂输煤系统输煤皮带设备非常容易出现皮带撕裂的故障，而该故障产生的原因可能与皮带跑偏有关。

在进行运输煤介质的过程中，皮带设备进行运输难免会因某些情况跑偏，这样就会导致皮带下层的平行支架以及滚筒出现问题，从而使其产生卷边与侧歪。

这种情况下对皮带的影响非常大，其很有可能会使皮带受力不均匀从而造成皮带的撕裂。

所以在进行日常的皮带维护过程中要重点关注设备传输带是否出现偏移，或者是否在运行中出现运行不稳的情况，若存在问题要及时停止设备的运行进行设备的检修。

2.2皮带跑偏皮带对于输煤系统的影响是所有问题中最为突出的,在输煤系统中带式输送机是最常用的设备,假如设备出现跑偏情况将无法保障系统安全运行。

如果皮带本身跑偏幅度不大,那么输煤系统就会发生物料外撒现象。

输煤系统涉及的区域广阔、运行设备较多，在实际运行过程中，会导致设备出现故障，因此需要加大对设备的检修力度，对故障进行全面分析，对治理技术加以改进，节省资源，走上可持续化发展道路。

一、输煤系统概述输煤系统通常由2路组成，每路包括碎煤机、皮带传输机、筛煤机等设备及数个转运站；一般的传输机都设有防范转设备，采用液力联轴器，对电动机能起到保护作用。

传输机两侧都设有拉线装置，在出现紧急情况下，能停止运输机使用。

输煤系统通常具有碎煤、除铁、除尘的功能。

二、输煤系统设备故障分析１.齿轮、密封、轴承损坏。

当设备处于运行状态的时候，碎煤机的筛面与滚轴筛能形成封密的系统，输煤系统的运行造车筛分室内的空间减少、内部气压上升；因为除尘器没有得到有效使用，不能减少筛分室内的气压，空气中的粉尘也没有得到及时去除，导致大量的粉尘进入牙箱内，齿轮的磨损程度加大，轴承磨损严重，因此筛分室内气压运行是齿轮磨损、轴承损坏的主要原因。

牙箱内有粉尘的进入，与密封圈质量、密封圈装配工艺方法有关，筛轴的不稳定运行也是密封损坏的原因；所以只有保持设备正常运行、降低部件的损坏程度、对筛分室内气压进行调节，才能有效避免粉尘进入牙箱里，进一步减少对轴承、齿轮的损坏另一方面，因为实际用煤与理论用煤存在一定的差距，原煤消耗量的增加导致设备运行时间加长；通过对上面这些情况分析，可以看出筛煤机出现故障的频率是很高的；把没经过筛选的煤块投入到锅炉仓的话，会致使刮板受损，给运输系统正常运作造成影响。

２.运输机皮带跑偏，除尘器投运率低。

胶带输送机是传媒系统中常用设备，运行过程中，由于波动比较大、皮带机可以进行双向运行、自动调整灵活度比较低，这就容易导致输送机胶带跑偏，胶带跑偏会引起物料外泄，严重的时候会导致整个系统不能运行；产生胶带跑偏的原因有：加料装置方向设计不科学，致使物料接触胶带的时候，给其带来较大的冲击力，物料没有加在胶带合适位置，导致输送机偏载，最终引起胶带跑偏；在对胶带拉紧的时候，两侧受到的力度不一样，也能导致胶带跑偏；在安装胶带输送机的时候，滚筒线没有保持在同一水平线上，进而引起胶带跑偏；卸料器等部件没有采用正确的安装方法，致使胶带两侧受力不均，引起胶带跑偏。

火力发电场输煤机械设备的管理与检修输煤机械设备是火力发电厂中较为庞大的系统，由于电力行业的迅速开展，输煤机械设备的装机容量与单机容量都与日俱增，因此日常管理与维修工作是必不可少的。

只有做好管理与检修才能使设备正常运转，才能满足火力发电场的日常需求。

一、简述火力发电厂输煤机械设备大型火力发电厂的输煤系统由卸煤系统、上煤系统以及配煤系统组成，常见的输煤系统设备有桥式抓斗起重机、电机振动给料机、电磁振动给料机、环锤式碎煤机、波动筛煤机、缓冲滚筒、双侧犁煤器、单侧犁煤器、皮带运输机、三通挡板、电子皮带秤、仓壁振动器、电动单轨行车、喷淋电动阀门等。

输煤系统控制的方法分为计算机控制、操作台控制、以及就地控制方式。

由操作人员通过计算机选择相应指令传入PLC系统启动相关设备。

由卸煤系统、堆煤系统、上煤系统以及配煤系统主城输煤程控系统输送到指定的煤仓或煤筒，以保证为机组提供燃煤。

运行人员需要对所有操作进行记录与打印工作，以便事故分析，PLC系统能够实现累计的设备运行小时数后自动提醒检修设备，实时状态检查。

同时由于输煤设备的运行环境较为恶劣，湿热、粉尘高等原因大大增加了设备出现故障的可能性，因此工作人员针对这一特性及时排查故障，做好检修工作。

二、火力发电厂输煤机械设备推行诊断技术的意义火力发电厂输煤机械设备的运行环境相对来说较为恶劣，且运输煤炭的数量与日俱增，增加了输煤机械设备的承载能力。

而如今对于火力发电厂的运营本钱控制较为严格，在火力发电厂持续运营的过程中，要想既保证本钱又使输煤设备的相关维修费用降到最低，必须加强对输煤机械设备的管理与检修工作。

只有?样才能增加输煤机械设备的运行寿命并发挥出其最大价值，控制运营本钱的同时为火力发电厂带来经济效益。

另一方面，输煤机械设备的组成中最关键局部是锅炉以及汽轮机，只有不定期地检修才能保证该设备的稳定性与运行效率地提高，减少因设备管理不完善而导致机器停止运行的情况。

对于输煤系统而言，加强输煤机械设备的管理与检修工作有效提高了系统运行效率，因输煤系统与输煤机械设备是紧密相连的，因此在系统正常运行的同时也要保证设备的正常运作。
