包装储运图示标志

包装储运图示标志1 范围本文件规定了包装储运图示标志（以下简称标志）的名称、图形符号、尺寸、颜色及应用方法。

本文件适用于各种货物的储运包装，但不适用于危险货物包装。

2 规范性引用文件本文件没有规范性引用文件。

3 术语和定义本文件没有需要界定的术语和定义。

4 标志的分类标志根据包装规格、用途分为4大类：——大型包装件常用标志；——中小型包装件常用标志；注：根据搬运方式分为通用标志、人工搬运标志、机械搬运标志。

——储运包装件常用标志；——储存包装件常用标志。

5 标志名称、含义及图形符号标志由图形符号、名称及外框线组成，共17种，见表1、2、3、4、5、6。

表1大型包装件常用标志序号标志名称图形符号标志含义说明及示例重心由此吊起表2中小型包装件常用标志-通用性标志易碎物品表3 中小型包装件常用标志-人工搬运标志禁用手钩表3 中小型包装件常用标志-人工搬运标志此面禁用手推车表4中小型包装件常用标志-机械搬运标志禁用叉车此处不能卡夹表4中小型包装件常用标志-机械搬运标志由此夹起表5储运包装件常用标志禁止翻滚怕雨表5储运包装件常用标志怕晒怕辐射表5储运包装件常用标志向上表5储运包装件常用标志温度极限表6储存包装件常用标志堆码质量极限表6 储存包装件常用标志6 标志尺寸和颜色标志尺寸标志外框为长方形，其中图形符号外框为正方形，尺寸一般分为4种，见表7。

如果包装尺寸过大或过小，可等比例放大或缩小。

表7 图形符号及标志外框尺寸单位为毫米序号 图形符号外框尺寸标志外框尺寸 1 50×50 50×70 2 100×100 100×100 3 150×150 150×210 4200×200200×280标志颜色标志颜色一般为黑色。

堆码层数极限禁止堆码如果包装的颜色使标志显得不清晰，则应在印刷面上用适当的对比色，黑色标志的底色宜为白色。

必要时，标志也可使用其他颜色。

包装储运图示标志新国家标准2000年7月17日，国家质量监督检验检疫总局(原国家质量技术监督局批准发布了GB191-2000(等效采用ISO780-1997《包装储运图示标志》强制性国家标准，并于2000年12月1日日开始实施。

现将标准的主要规定及新增图形标志的解释概述如下：1 标志的颜色标志颜色应为黑色。

如果包装的颜色使得黑色标志显得不清晰，则应在印刷面上用适当的对比色，最好以白色作为图示标志的底色。

应避免采用易于同危险品标志相混淆的颜色。

除非另有规定，一般应避免采用红色、橙色或黄色。

2 标志的使用方法2.1 标志的打印可采用印刷、粘贴、拴挂、钉附及喷涂等方法打印标志。

印刷时，外框线及标志名称都要印上；喷涂时，外框线及标志名称可省略。

2.2 标志的数目和位置2.2.1 一个包装件上使用相同标志的数目，应根据包装件的尺寸和形状决定。

2.2.2 标志在各种包装件上的粘贴位置：a 箱类包装：位于包装端面或侧面；b 袋类包装：位于包装明显处；c 桶类包装：位于桶身或桶盖；d 集装单元体贴物，应位于四个侧面。

2.2.3下列标志的使用应按如下规定：a 标志1“易碎物品”应标在包装件所有四个侧面的左上角处。

b 标志3“向上”应标在与标志1相同的位置上。

当标志1和标志3同时使用时,标志3应更接近包装箱角。

c 标志“重心”应尽可能标在包装件所有六个面的重心位置上，否则至少也应标在包装件四个侧、端面的重心位置上。

d 标志“由此夹起”1只能用于可夹持的包装件。

2标志应标在包装件的两个相对面上，以确保作业时标志在叉车司机的视线范围内。

e 标志“由此吊起”至少贴在包装件的两个相对面上。

1、易碎物品运输包装件内装易碎品，因此搬运时应小心轻放。

2、禁用手钩搬运运输包装时禁用手钩。

3、向上表明运输包装件的正确位置是竖直向上。

4、怕晒表明运输包装件不能直接照射。

5、怕辐射包装物品一旦受辐射便会完全变质或损坏。

6、怕雨包装件怕雨淋。

包装储运图示标志Packaging-Pictorial markingfor handling of goodsGB 191-2000代替GB 191-1990前言本标准等效采用国际标准ISO780-997《包装——搬运图示标志》。

包装标志标准是基础性标准，因此应尽可能与国际标准一致，以尽快适应国际贸易的需要。

相对于GB191-1990，本标准中有以下几点做了适当的修改：1、依据新的国际标准，将标志由原来的12个增加到17个，考虑到标准使用的方便性，将个别标志的使用方法在标准中加以说明。

2、本标准主要包括标志图形、颜色、尺寸以及标志的使用方法。

本标准自实施之日起，代替GB191-1990《包装储运图示标志》。

本标准同中国包装总公司提出。

本标准由全国包装标准化技术委员会归口。

本标准主要起草单位：铁路部标准计量研究所。

本标准参加起草单位：交通部标准计量研究所、全军包装工作办公室、中国出口商品包装研究所、机械部机械科学研究院。

本标准主要起草人：张锦、熊才启、郭宝华、李建华、黄雪。

本标准1963年10月首次发布，1973年9月第一次修订，1985年6月第二次修订，1990年12月第三次修订。

ISO前言国际标准化组织（ISO）是各国国家标准化机构（ISO成员团体）共同组织的世界性联合机构。

国际标准的制订工作是由ISO各技术委员会进行的。

每一成员团体都有权派代表参加其所关心的课题的技术委员会。

各政府性或非政府性的国际组织，凡与ISO有联系的，也都参加这项工作。

有关电工标准化方面的内容，ISO与国际电工委员会紧密合作。

技术委员会通过的国际标准，在ISO理事会采纳为国际标准以前，先分发给各成员团体征求意见。

按ISO程序，至少应有75%成员团体投票通过。

ISO780国际标准是由ISO/TC 122包装技术委员会制订的。

此第四版取消和代替了第三版（ISO 780：1985），作了技术性修改。

本标准中的附录A只作为提示性文件。

GB/T 191-2008包装储运图示标志
表4- 标志名称及图形
图形标志名称含义
序
号
1 易碎物品表明运输包装件内装易碎物品,搬运时小心轻放。

2 禁用手钩表明搬运运输包装件时禁用手钩。

3 向上该运输包装间在运输时应竖直向上。

4 怕晒表明运输包装件不能直接照晒。

5 拍辐射表明该物品一旦受到辐射会变质或受损。

6 怕雨表明运输包装件怕雨淋。

7 重心表明该运输包装件重心便于起吊。

8 禁止翻滚表明搬运时不能翻滚该运输包装件。

9 此面禁用手推表明搬运货物时此面禁止放在手推车上。

10 禁用叉车表明不能用升降叉车搬运的包装件。

11 由此夹起表明搬运货物时可用夹持的面。

12 此处不能卡夹表明搬运货物时不能夹持的面。

13 堆码质量极限表明该运输包装件可承受的最大质量极限。

14 堆码层数极限表明对吗相同包装件的最大层数。

15 禁止堆码表明该包装件只能单层放置。

16 由此吊起表明提起货物时绳索的位置。

17 温度极限表明该运输包装件应该保持的温度范围。

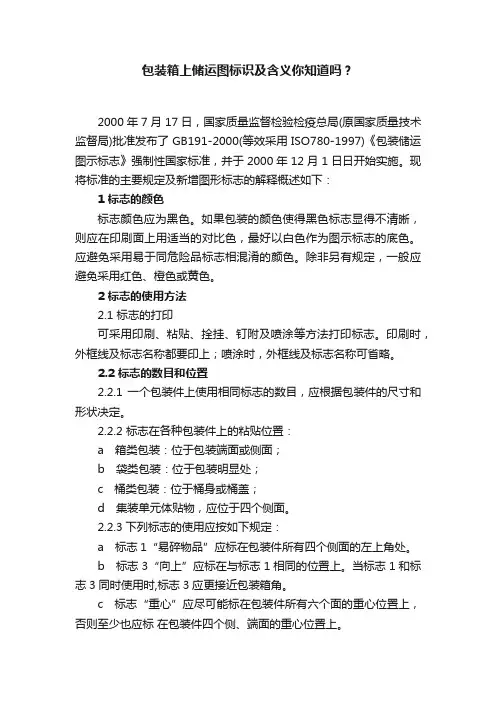

包装箱上储运图标识及含义你知道吗？2000年7月17日，国家质量监督检验检疫总局(原国家质量技术监督局)批准发布了GB191-2000(等效采用ISO780-1997)《包装储运图示标志》强制性国家标准，并于2000年12月1日日开始实施。

现将标准的主要规定及新增图形标志的解释概述如下：1 标志的颜色标志颜色应为黑色。

如果包装的颜色使得黑色标志显得不清晰，则应在印刷面上用适当的对比色，最好以白色作为图示标志的底色。

应避免采用易于同危险品标志相混淆的颜色。

除非另有规定，一般应避免采用红色、橙色或黄色。

2 标志的使用方法2.1 标志的打印可采用印刷、粘贴、拴挂、钉附及喷涂等方法打印标志。

印刷时，外框线及标志名称都要印上；喷涂时，外框线及标志名称可省略。

2.2 标志的数目和位置2.2.1 一个包装件上使用相同标志的数目，应根据包装件的尺寸和形状决定。

2.2.2 标志在各种包装件上的粘贴位置：a箱类包装：位于包装端面或侧面；b袋类包装：位于包装明显处；c桶类包装：位于桶身或桶盖；d集装单元体贴物，应位于四个侧面。

2.2.3下列标志的使用应按如下规定：a标志1“易碎物品”应标在包装件所有四个侧面的左上角处。

b标志3“向上”应标在与标志1相同的位置上。

当标志1和标志3同时使用时,标志3应更接近包装箱角。

c标志“重心”应尽可能标在包装件所有六个面的重心位置上，否则至少也应标在包装件四个侧、端面的重心位置上。

d标志“由此夹起”( 1)只能用于可夹持的包装件。

(2)标志应标在包装件的两个相对面上，以确保作业时标志在叉车司机的视线范围内。

e标志“由此吊起”至少贴在包装件的两个相对面上。

•易碎：运输包装件内装易碎品，因此搬运时应小心轻放。

•向上：表明运输包装件的正确位置是竖直向上。

•注意防潮：物品怕雨淋。

•小心轻放：物品属于易碎品，因此搬运时应小心轻放。

•防晒：表明运输物品不能直接照晒。

•怕湿：应把物品防到干燥的地方。

包装储运图示标志大全包装储运图示标志是根据产品的某些特性如怕湿、怕震、怕热、怕冻等而确定的。

其目的是为了在货物运输、装卸和储存过程中，引起作业人员的注意，使他们按图示标志的要求进行操作。

（1）小心轻放（handlewithcare）的标志，见图1。

图1小心轻放标志用于货物的外包装上。

表示包装内货物易碎，不能承受冲击和震动，也不能承受大的压力，如灯泡、电表、钟、电视机、瓷器、玻璃器皿等，要求搬运装卸时必须小心轻放。

见国家标准GB190—90（1）。

（2）向上（thiswayup）标志，见图2。

图2向上标志用于货物外包装上。

表示包装内货物不得倾倒、倒置。

例如，墨水、洗净剂、电冰箱等产品在倾倒的情况下会受损以致影响使用，要求在搬运和放置货物时注意其向上的方向。

见国家标准GB191—90（3）。

1 / 8（3）由此吊起（lifthere）标志，见图3。

图3由此吊起标志用于货物外包装上。

表示吊运货物时挂链条或绳索的位置。

可在图形符号近处找到方便起吊的起吊钩、孔、槽等。

避免在装卸中发生破箱等损坏现象，也有利于提高装卸效率。

见国家标准GB191－90（6）。

（4）重心点（centreofgravity）标志，见图4。

图4垂心点标志用于货物重心所在平面及货物外包装上，指示货物重心所在处。

在移动、拖运、起吊、堆垛等操作时，避免发生倒箱等损坏现象。

见国家标准GB191—90（8）。

（5）重心偏斜（centreofgravityoffset）标志，见图5。

2 / 8图5垂心偏斜标志用于货物重心所在平面及货物外包装上，表示货物重心向右偏离货物的几何中心，货物容易倾倒或翻转。

如符号变为其镜像，则表明重心容易向左偏移。

见日本一般货物运输指示标志JISZ0150—1966（6）。

（6）易于翻倒（liabletotip）标志，见图6。

图6易于翻倒标志货物易于倾倒，在搬运放置时要注意安全。

见日本一般货物运输指示标志JISZ0150—1966（7）。

盛年不重来，一日难再晨。

及时宜自勉，岁月不待人。

包装储运图示标志大全包装储运图示标志是根据产品的某些特性如怕湿、怕震、怕热、怕冻等而确定的。

其目的是为了在货物运输、装卸和储存过程中，引起作业人员的注意，使他们按图示标志的要求进行操作。

（1）小心轻放（handlewithcare）的标志，见图1。

图1小心轻放标志用于货物的外包装上。

表示包装内货物易碎，不能承受冲击和震动，也不能承受大的压力，如灯泡、电表、钟、电视机、瓷器、玻璃器皿等，要求搬运装卸时必须小心轻放。

见国家标准GB190—90（1）。

（2）向上（thiswayup）标志，见图2。

图2向上标志用于货物外包装上。

表示包装内货物不得倾倒、倒置。

例如，墨水、洗净剂、电冰箱等产品在倾倒的情况下会受损以致影响使用，要求在搬运和放置货物时注意其向上的方向。

见国家标准GB191—90（3）。

（3）由此吊起（lifthere）标志，见图3。

图3由此吊起标志用于货物外包装上。

表示吊运货物时挂链条或绳索的位置。

可在图形符号近处找到方便起吊的起吊钩、孔、槽等。

避免在装卸中发生破箱等损坏现象，也有利于提高装卸效率。

见国家标准GB191－90（6）。

（4）重心点（centreofgravity）标志，见图4。

图4垂心点标志用于货物重心所在平面及货物外包装上，指示货物重心所在处。

在移动、拖运、起吊、堆垛等操作时，避免发生倒箱等损坏现象。

见国家标准GB191—90（8）。

（5）重心偏斜（centreofgravityoffset）标志，见图5。

图5垂心偏斜标志用于货物重心所在平面及货物外包装上，表示货物重心向右偏离货物的几何中心，货物容易倾倒或翻转。

如符号变为其镜像，则表明重心容易向左偏移。

见日本一般货物运输指示标志JISZ0150—1966（6）。

（6）易于翻倒（liabletotip）标志，见图6。

图6易于翻倒标志货物易于倾倒，在搬运放置时要注意安全。

见日本一般货物运输指示标志JISZ0150—1966（7）。
