CAXA数控车培训教程

一、课件简介1.1 课件目的本课件旨在通过详实的教程，使学员熟练掌握CAXA数控车的基本操作和编程技巧，提高数控车削加工的实际操作能力。

1.2 课件内容本课件包含CAXA数控车的基本操作、数控编程、仿真加工、参数设置等多个方面，通过实例分析，使学员能够学以致用。

1.3 课件结构本课件共分为十五个章节，分别为：课件简介、软件安装与界面熟悉、基本操作、数控编程、仿真加工、参数设置、加工实例等。

二、软件安装与界面熟悉2.1 软件安装介绍CAXA数控车软件的安装步骤，注意事项以及可能遇到的问题。

2.2 界面介绍详细讲解CAXA数控车软件的界面布局，各功能模块的作用，以及如何快速找到所需功能。

三、基本操作3.1 坐标系设置讲解坐标系的建立、变换和显示方法，使学员能够熟练操作坐标系。

3.2 图形绘制介绍如何使用CAXA数控车软件进行图形绘制，包括线段、圆弧等的绘制方法。

3.3 文件操作四、数控编程4.1 编程基础介绍数控编程的基本概念、语法规则，使学员掌握数控编程的基本要素。

4.2 加工策略讲解CAXA数控车软件中的各种加工策略，如粗加工、精加工等，以及如何选择合适的加工策略。

4.3 编程实例通过实际加工案例，使学员掌握数控编程的整个过程，包括加工参数的设置、刀具路径的等。

五、仿真加工5.1 仿真原理讲解数控车削加工仿真原理，使学员了解仿真加工的过程。

5.2 仿真操作介绍如何在CAXA数控车软件中进行仿真操作，包括开始、暂停、停止等，以及如何观察仿真过程中的各种信息。

5.3 仿真案例通过实际仿真案例，使学员掌握仿真加工的操作技巧，提高实际操作能力。

六、参数设置6.1 系统参数设置讲解如何设置CAXA数控车软件的系统参数，包括界面语言、单位制式、刀具库等。

6.2 加工参数设置介绍如何设置加工参数，如切削速度、进给量、切削深度等，以及如何根据不同的加工材料和工艺要求进行调整。

6.3 用户参数设置讲解如何设置用户参数，包括操作员信息、机床信息等，以便于管理和跟踪加工过程。

第1章数控加工技术概述1.1 数控加工的特点数控加工，也称之为NC（Numerical Contorl）加工，是以数值与符号构成的信息，控制机床实现自动运转。

数控加工经历了半个世纪的发展已成为应用于当代各个制造领域的先进制造技术。

数控加工的最大特征有两点：一是可以极大地提高精度，包括加工质量精度及加工时间误差精度；二是加工质量的重复性，可以稳定加工质量，保持加工零件质量的一致。

也就是说加工零件的质量及加工时间是由数控程序决定而不是由机床操作人员决定的。

数控加工具有如下优点：（1）提高生产效率；（2）不需熟练的机床操作人员；（3）提高加工精度并且保持加工质量；（4）可以减少工装卡具；（5）可以减少各工序间的周转，原来需要用多道工序完成的工件，用数控加工可以一次装卡完成，缩短加工周期，提高生产效率。

（6）容易进行加工过程管理；（7）可以减少检查工作量；（8）可以降低废、次品率；（9）便于设计变更，加工设定柔性；（19）容易实现操作过程的自动化，一个人可以操作多台机床；（11）操作容易，极大减轻体力劳动强度随着制造设备的数控化率不断提高，数控加工技术在我国得到日益广泛的使用，在模具行业，掌握数控技术与否及加工过程中的数控化率的高低已成为企业是否具有竞争力的象征。

数控加工技术应用的关键在于计算机辅助设计和制造（CAD/CAM）系统的质量。

如何进行数控加工程序的编制是影响数控加工效率及质量的关键，传统的手工编程方法复杂、烦琐，易于出错，难于检查，难以充分发挥数控机床的功能。

在模具加工中，经常遇到形状复杂的零件，其形状用自由曲面来描述，采用手式编程方法基本上无法编制数控加工程序。

近年来，由于计算机技术的迅速发展，计算机的图形处理功能有了很大增强，基于CAD/CAM技术进行图形交互的自动编程方法日趋成熟，这种方法速度快、精度高、直观、使用简便和便于检查。

CAD/CAM技术在工业发达国家已得到广泛使用。

近年来在国内的应用也越来越普及，成为实现制造业技术进步的一种必然趋势。

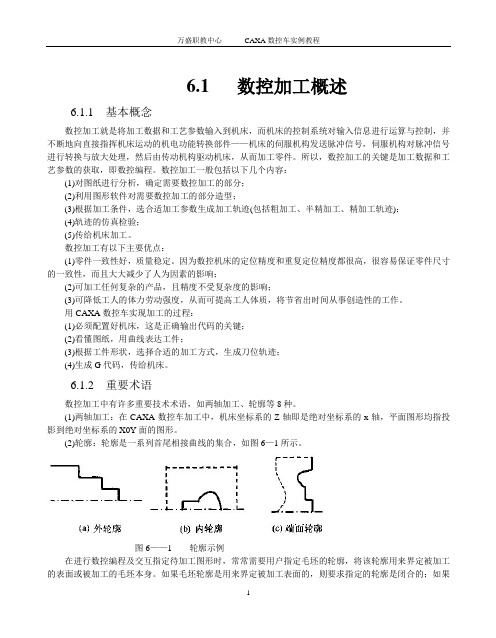

6.1 数控加工概述6.1.1 基本概念数控加工就是将加工数据和工艺参数输入到机床，而机床的控制系统对输入信息进行运算与控制，并不断地向直接指挥机床运动的机电功能转换部件——机床的伺服机构发送脉冲信号，伺服机构对脉冲信号进行转换与放大处理，然后由传动机构驱动机床，从而加工零件。

所以，数控加工的关键是加工数据和工艺参数的获取，即数控编程。

数控加工一般包括以下几个内容：(1)对图纸进行分析，确定需要数控加工的部分；(2)利用图形软件对需要数控加工的部分造型；(3)根据加工条件，选合适加工参数生成加工轨迹(包括粗加工、半精加工、精加工轨迹)；(4)轨迹的仿真检验；(5)传给机床加工。

数控加工有以下主要优点：(1)零件一致性好，质量稳定。

因为数控机床的定位精度和重复定位精度都很高，很容易保证零件尺寸的一致性，而且大大减少了人为因素的影响；(2)可加工任何复杂的产品，且精度不受复杂度的影响；(3)可降低工人的体力劳动强度，从而可提高工人体质，将节省出时间从事创造性的工作。

用CAXA数控车实现加工的过程：(1)必须配置好机床，这是正确输出代码的关键；(2)看懂图纸，用曲线表达工件；(3)根据工件形状，选择合适的加工方式，生成刀位轨迹；(4)生成G代码，传给机床。

6.1.2 重要术语数控加工中有许多重要技术术语，如两轴加工、轮廓等8种。

(1)两轴加工：在CAXA数控车加工中，机床坐标系的Z轴即是绝对坐标系的x轴，平面图形均指投影到绝对坐标系的X0Y面的图形。

(2)轮廓：轮廓是一系列首尾相接曲线的集合，如图6—1所示。

图6——1 轮廓示例在进行数控编程及交互指定待加工图形时，常常需要用户指定毛坯的轮廓，将该轮廓用来界定被加工的表面或被加工的毛坯本身。

如果毛坯轮廓是用来界定被加工表面的，则要求指定的轮廓是闭合的；如果加工的是毛坯轮廓本身，则毛坯轮廓也可以不闭合。

(3)毛坯轮廓：针对粗车，需要制定被加工体的毛坯。

毛坯轮廓是一系列首尾相接曲线的集合，如图6—2所示。

CAXA数控车培训教程CAXA数控车是一款常用于机械加工中的数控设备，其具有精度高、速度快、效率高等优点，在现代工业生产中得到广泛应用。

因此，掌握CAXA数控车的操作技巧是机械加工工作者必备的能力之一。

本文将介绍CAXA数控车培训教程的构成和内容。

一、CAXA数控车培训教程的构成CAXA数控车培训教程一般由以下四个部分构成：理论知识、实践操作、误差分析与调试及综合应用。

每个部分内容如下：1. 理论知识理论知识部分主要讲述CAXA数控车的基本原理、结构组成、工作原理、工作速度、加工精度等相关知识，包括数控系统、加工中心、伺服系统、工艺流程、程序编制等，旨在帮助学员全面理解CAXA数控车的工作原理。

2. 实践操作实践操作是培训教程中最重要的一部分。

在这部分内容中，学员将通过实际操作CAXA数控车进行加工，学习操作CAXA数控车的步骤、注意事项、安全操作等内容，掌握CAXA数控车的基本操作技巧。

3. 误差分析与调试误差分析与调试部分主要是帮助学员了解CAXA数控车在实际操作中出现的各种误差，如系统误差、机床误差、刀具误差等，以及如何通过调试来排除和修复这些误差。

4. 综合应用在综合应用部分，学员将进一步学习如何通过CAXA数控车来进行加工制造，如车削、钻孔、铣削、切割等，同时还将学习如何进行工件夹紧、刀具选择、加工参数设置等要点，通过综合应用来巩固和提高CAXA数控车的实际使用能力。

二、CAXA数控车培训教程的内容1. 数控系统基础知识这部分内容主要介绍数控系统的组成、数控系统与机床的配套、数控系统中各个模块的功能及原理，以及数控机床的基础加工程序等。

2. G代码及编程对于没有编程基础的学员，培训教程将讲解G代码的基本概念、语法规则、编程规范等，并逐步让学员通过实践操作来掌握G代码编写的技巧。

3. 刀具槽型及切削参数选择在这部分内容中，学员将学习如何选择适合的刀具和槽型，以及如何设置刀具切削参数等相关的要点，掌握正确的刀具选择和切削参数的设置技巧。

CAXA数控车培训教程简介CAXA数控车是一种高精度制造设备，在工业制造领域广泛使用。

本教程旨在为初学者提供基础的CAXA数控车培训知识和技能，并为使用CAXA数控车的工程师提供有用的参考信息。

CAXA数控车的使用CAXA数控车的使用包括了以下几个部分： 1. 设备的安装和调试； 2. 数控编程；3. 零件的加工。

设备的安装和调试CAXA数控车的安装和调试需要在专业工程师的指导下进行。

安装前需要确认设备所需的电力、气压、水路等设施是否准备就绪。

安装过程中需要注意设备的稳定性、接线正确性和各部件的调试。

设备调试后需要进行试运行，确认设备处于正常运行状态。

数控编程数控编程是CAXA数控车的关键环节。

数控编程需要采用专业的编程软件，并按照设备的规格进行编程。

编程内容主要包括加工轨迹、切削参数、进给参数等。

编程前需要对零件进行充分分析，并设计出合适的加工方案。

编程后需要进行检查、修正，并将编程文件传输到设备中。

零件的加工零件的加工是CAXA数控车的最终目的。

零件加工前需要按照加工方案进行准备工作，包括夹持、定位、调整、设备预热等。

加工过程中需要注意设备的状态、刀具的选择和切削参数的合理设置。

加工后需要进行质量检查、尺寸测量和表面处理。

CAXA数控车的应用场景CAXA数控车的应用场景非常广泛，包括了很多领域，如航空、船舶、汽车、机械、电子等。

在这些领域，CAXA数控车可以用来加工各种零件，如弯头、活塞、轴承、螺旋桨等。

CAXA数控车的加工精度高、生产效率高，是现代制造业的不可或缺的工具之一。

本教程主要介绍了CAXA数控车的基础知识和技能，包括了设备的使用、数控编程和零件加工等方面。

希望本教程能够对初学者提供有益的信息和参考，对使用CAXA数控车的工程师提供有用的指导。
