BCD半导体 LED照明驱动解决方案 半导体 照明驱动解决方案0BCD Semiconductor Manufacturing Limited 2008 All rights reservedAgendaBCD半导体公司及产品简介 AP3766, 低功率LED驱动电源解决方案 AP3968/69/70, 二合一集成驱动电源解决方案 AP3103+4313，两级中功率驱动电源解决方案 AP1662 / 1682, 单级高功率因数 LED驱动电源解决方案 AP1681, 可调光LED驱动电源解决方案1BCD Semiconductor Manufacturing Limited 2008 All rights reservedBCD 半导体公司概况上海新进半导体制造有限公司（简称BCD半导体）是一家数模混合集成电路 制造商（IDM），从事电源管理集成电路产品的设计研发、工艺制造和销售。

BCD半导体成立于2000年9月，总部位于上海。

在上海、深圳、台湾和美国硅 谷都设有销售办事处，销售代理商遍及全球。

年销售额超过一亿美金。

BCD半导体公司现有全职员工一千多人，其中从事设计和工程的技术团队近 300余人。

BCD 半导体拥有6英寸晶圆厂，可为客户提供采用先进的模拟IC设计和研发、 以及利用高阶的生产工艺（如Bipolar、CMOS、BiCMOS 和BCDMOS等）所 制造的电源管理产品。

2BCD Semiconductor Manufacturing Limited 2008 All rights reservedBCD半导体公司的产品及应用 半导体公司的产品及应用“Performance” Linear Regulator DC/DC Converter Differentiated Power Device Computer • Mother board • Notebook • Netbook • LCD Monitors AC/DC Converter Solutions Standard Hall IC / Fan Motor Driver Communication • Handset • Bluetooth Wi-Fi, GPS • DSL RouterConsumer • LCD TVs Power Supply • Charger • Adapter • PC PowerLinear RegulatorStandard Linear• Portable Device • Lighting • Digital Photo FrameBCD半导体为应用广泛的3C产品提供完整的电源解决方案，从线性稳压IC到 开关电源控制器IC等等； 作为全球领先的电源管理解决方案供应商之一，BCD半导体长期致力于高效 节能电源IC的研究与开发。

LED区域照明驱动电源的方案解析要在街道和区域照明应用中采用LED来替代HID并产生同等的光输出，就要求采用大阵列的LED。

要驱动这些大阵列的LED，设计人员可以选择不同的方案。

另外，不同LED串的亮度需要保持一致，如果某个LED发生开路故障，可能造成整串LED关闭的后果，故需要顾及为LED串提供保护的方案。

高压钠灯(HPS)等高强度气体放电灯(HID)具有光强度高、寿命长等特点，广泛应用于诸如街道照明、停车场及公园等公共场合的区域照明应用。

另一方面，高亮度白光发光二极管(LED)在性能和成本等方面持续改进，非常适合区域照明应用，并且提供一些HID所不具备的优势，如方向性更好、色彩质量更佳、环保，并且其开启和关闭能够更方便地控制，便于自动检测环境光从而改变亮度;此外，LED的可靠性也更佳，利于降低维护成本及总体拥有成本。

构建联网的智能化LED街灯控制系统，也需要采用适合的通信及线路驱动方案。

下文将探讨这些问题及相应的安森美半导体解决方案。

LED街灯及区域照明驱动电源选择区域照明应用的功率一般高于40W。

根据应用条件或要求的不同，可以采用不同的电源方案来驱动LED阵列。

安森美半导体身为应用于绿色电子产品的首要高性能、高能效硅方案供应商，提供用于LED街灯及区域照明的不同电源方案，满足客户不同需求。

1) 基于NCL30001的电流可调节恒流功率因数校正区域照明LED电源有些区域照明应用场合要求提供带输入功率因数校正的隔离型稳压输出电压。

这些应用通常采用两段式的电源转换架构，其中的升压功率因数校正(PFC)将交流输入线路电压转换及预稳压为直流400V电压，然后提供电压给可以是任何适当拓扑结构的常规直流-直流(DC-DC)转换器(功率不超过150W的应用中通常是反激转换器)。

我们能够采用一种更简单的方法来改进这种传统的两段式转换架构，使其成为一种集成功率因数校正和主转换器(即DC-DC转换器)的单段式架构。

用于RGB照明的四路LED驱动器驱动解决方案
方案概述
 STP4CMP是基于4通道LED驱动器（用于RGB照明或液晶显示背光）的
电荷泵。

STP4CMP由电池供电，输入电压为2.7V~5.5V.该器件生成的稳压电流汇，具有很高的通道至通道的精确性，最多可驱动4个LED.它最高可支持3.8V的LED正向电压，每个通道的电流汇，可由4个独立的外部电阻设置。

每个通道独立控制。

PWM控制可以直接用于4 EN（开关）引脚，以提供亮度控制。

当启用时，该电荷泵（C1P和C1N之间采用小陶瓷水桶电容）开始工作，用钳位电压控制VOUT.
 图1、STP4CMP方框图
 图2、STP4CMP应用框图
 STP4CMP主要特性
 工作电压范围：VCC（OPR）=2.7V~5.5V
 完整的RGB功能支持
 4通道LED驱动，与输入引脚单独ON/OFF控制
 通过4个外部电阻器，4通道单独可编程输出电流，最大30mA
 最大绝对输出电流精度±7%和通道至通道，最大不匹配±4%
 可选择电荷泵启动/关闭
 热保护
 小型QFN20（1.8mm×3.2mm）封装STP4CMP应用
 手机显示屏背光。

LED通用照明驱动方案11 低功率LED驱动器特征及选择关键点小功率LED电源通常以恒流驱动, 其恒压功效是在输出开路情况下做为保护功效。

小功率LED驱动器特征如图1所表示。

图1: 小功率LED驱动器特征LED驱动器关键功效, 就是在工作条件范围下限制电流, 而不管输入及输出条件怎样改变。

其应用设计面临多个限制条件, 如高能效(低损耗)、高性价比、宽环境条件、高可靠性、灵活、符合电磁干扰(EMI)及谐波含量等方面标准、可改造用于已经有应用及能采取传统控制方法工作等。

要为低功率LED应用选择适合驱动器并不轻易, 需要顾及不一样原因。

比如, 商业和住宅市场对LED灯具在工作温度、使用时长、性能及“能源之星”等行业标准方面要求并不相同。

另外, 灯泡替换应用也存在着独特挑战, 如LED电源及驱动器热度限制、尺寸受限及兼容调光技术等。

就LED通用照明适用标准而言, 关键有美国“能源之星”要求功率因数校正(PFC)标准以及欧盟国际电工委员会(IEC)对总谐波失真限制标准。

其中, “能源之星”V1版灯具标准是自愿性标准, 要求LED照明灯具含有PFC, 适适用于嵌灯、橱柜灯及台灯等特定产品, 但与功率电平无关。

这标准要求住宅应用功率因数(PF)高于0.7, 而商业应用高于0.9。

如前所述, 为低功率LED照明应用选择适合驱动器须考虑众多原因, 这其中, 相关功率因数等行业标准尤为关键。

接下来, 我们将以安森美半导体几款低功率LED通用照明驱动方案为例, 探讨怎样在低功率照明应用中提供高功率因数。

2 DC-DC供电低功率LED照明应用方案LED通用照明有AC-DC供电和DC-DC供电两种方法, 其中AC-DC供电低功率LED通用照明应用及方案在第一讲LED照明驱动方案选型中已经大致介绍过, 所以在此不做赘述, 本讲关键依据功率不一样来介绍DC-DC供电低功率LED通用照明方案。

2.1 1 W-3 W DC-DC LED降压应用经典1 W-3 W DC-DC LED降压照明应用包含MR11/MR16、汽车照明、太阳能供电等。

led驱动方案在现代社会中，LED灯具的市场需求越来越大，这也催生了许多厂商的加入。

然而，研发一个高质量且经济实惠的LED驱动方案可不是一件容易的事情。

本文将介绍几种LED驱动方案以及它们各自的优缺点，希望能够给大家提供一些参考。

一、常见的1.1 恒压驱动恒压驱动是一种非常简单的模式，它解决了LED灯泡的电压问题，并使它们在过程中的增光保持恒定。

当然，这种方案也有一些限制，LED所需的功率或者电流必须非常低。

1.2 恒流驱动恒流驱动是在LED灯普及后出现的一种驱动方式。

它可以提供足够的电流，使LED灯发光，同时，也可以在大功率应用中为LED灯提供保护。

这种方案的优点是变化仅限于输入、输出和驱动电压之间的匹配度。

1.3 功率因数修正功率因数是测量电力线路效率的一项标准。

不理想的功率因数会使电线损失能量并浪费电能。

在这种情况下，功率因数修正技术成为了解决方法，同时也有效地减少了电能的浪费。

一、LED驱动方案的优缺点2.1 恒压驱动优点：能够提供代表灯泡最高限制电压的电压；温暖的光具有一定的质量以及盈亮效果。

缺点：不足以控制LED的输出亮度；当使用高电压时，LED可能会短路或者过热。

2.2 恒流驱动优点：使LED灯具消耗的电流保持不变；使光变得更加柔和，不会使眼睛受到刺激；有更长的使用寿命。

缺点：需要预留适当的保护裕度；更高的成本。

2.3 功率因数修正优点：提高了电能的使用效率；减少了电路损耗；使用更智能、更节能的电源。

缺点：价格较高。

三、LED驱动方案如何选择LED灯驱动方案可以根据具体情况选择。

如果预算允许，而且希望LED灯具具有更高的性能，并且使用寿命更长，那么恒流驱动或功率因数修正方案就是不错的选择。

然而，如果需要使用的LED灯泡只需要输出低功率，则恒压驱动方案可能更加合适。

最终选择何种方案还需看情况灵活决定。

总之，为了保证LED灯具的稳定性和安全性，选择合适的驱动方案是很有必要的。

从经济、安全和可靠性角度考虑，选择高质量的驱动方案，才能更好地实现期望的光效与服务寿命。

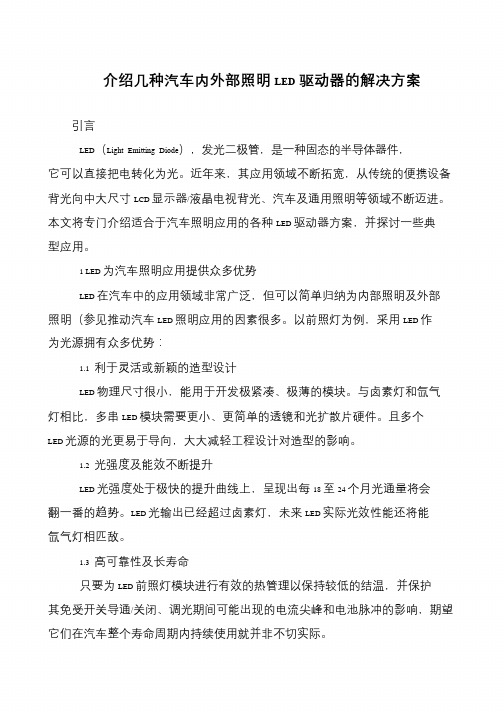

介绍几种汽车内外部照明LED驱动器的解决方案
引言
LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。

近年来，其应用领域不断拓宽，从传统的便携设备背光向中大尺寸LCD 显示器/液晶电视背光、汽车及通用照明等领域不断迈进。

本文将专门介绍适合于汽车照明应用的各种LED 驱动器方案，并探讨一些典
型应用。

1 LED 为汽车照明应用提供众多优势
LED 在汽车中的应用领域非常广泛，但可以简单归纳为内部照明及外部照明（参见推动汽车LED 照明应用的因素很多。

以前照灯为例，采用LED 作为光源拥有众多优势：
1.1 利于灵活或新颖的造型设计
LED 物理尺寸很小，能用于开发极紧凑、极薄的模块。

与卤素灯和氙气灯相比，多串LED 模块需要更小、更简单的透镜和光扩散片硬件。

且多个LED 光源的光更易于导向，大大减轻工程设计对造型的影响。

1.2 光强度及能效不断提升
LED 光强度处于极快的提升曲线上，呈现出每18 至24 个月光通量将会翻一番的趋势。

LED 光输出已经超过卤素灯，未来LED 实际光效性能还将能氙气灯相匹敌。

1.3 高可靠性及长寿命
只要为LED 前照灯模块进行有效的热管理以保持较低的结温，并保护
其免受开关导通/关闭、调光期间可能出现的电流尖峰和电池脉冲的影响，期望它们在汽车整个寿命周期内持续使用就并非不切实际。

led驱动方案LED (Light Emitting Diode) 是近年来广泛应用于照明、显示等领域的一种新型光源。

它具有高效、长寿命、环保等优点，越来越受到人们的关注和喜爱。

然而，作为一种电子元件，LED 也需要驱动方案来保证其正常工作。

在本文中，我们将探讨 LED 驱动方案的重要性以及不同的实现方法。

首先，让我们来了解一下为什么 LED 需要驱动方案。

与传统的白炽灯泡不同，LED 是一种电压敏感的光源。

为了使 LED 发光，我们需要在其正向电压下施加合适的电流。

而这个电流需要由外部设备来提供，即驱动方案。

驱动方案不仅要能够保证电流的稳定性和可调节性，还要兼顾光的亮度和色温等方面的要求。

在 LED 驱动方案中，最常见的一种是恒流驱动方式。

恒流驱动通过将电流控制在一个恒定的数值范围内，来确保 LED 的亮度稳定。

这种驱动方式的优势在于可靠性高、抗干扰能力强，并且可以实现对亮度的精确控制。

常见的恒流驱动电路包括线性恒流源和开关恒流源。

线性恒流源简单可靠，但效率较低，主要用于需求较低的场景，如小功率指示灯。

而开关恒流源则采用了开关电路的原理，效率更高，适用于大功率 LED 照明系统。

此外，还有一种常见的驱动方式是脉宽调制（PWM）。

脉宽调制是通过改变 LED 通电时间和停电时间之间的占空比来控制亮度。

这种方式适用于一些需要频繁调节亮度的场景，如室内照明和显示屏。

具体实现中，通常会使用微控制器或专用的 LED 驱动芯片来实现 PWM 驱动。

除了恒流驱动和脉宽调制，还有一些其他的 LED 驱动方案，如电流源-电压源混合驱动、调幅调光等。

这些方案一般适用于一些特殊的 LED 应用场景，需要根据具体需求进行选择。

在选择 LED 驱动方案时，需要综合考虑多个因素。

首先是功率需求，即需要驱动的 LED 是哪种功率级别的。

高功率 LED 通常需要采用高效率的驱动方案，以减少能量浪费。

其次是亮度和色温的要求，不同的应用场景对亮度和色温的要求也不一样，需要选择能够满足需求的驱动方案。

大功率LED照明恒流驱动方案介绍（精）（精选5篇）第一篇：大功率LED照明恒流驱动方案介绍(精)大功率LED 照明用恒流驱动方案介绍序言LED 即发光二极管，是一种半导体固体发光器件。

它是利用固体半导体芯片作为发光材料，在半导体中通过载流子发生复合放出过剩的能量而引起光子发射，直接发出红、黄、蓝、绿、青、橙、紫、白色的光。

LED 一般被称为第四代照明光源或绿色光源，具有高节能、利环保、寿命长、体积小、高亮度等特点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域；LED 灯作为一种新的照明用光源，正在逐渐得到大规模和大范围内的应用；LED 照明灯自身在节能，长寿，高能效，亮度方便可调节等方面的优异特性也符合现在倡导的低碳，环保的大趋势；目前，LED 照明在LED 背光，LED 广告灯，LED 幕墙，大功率LED 路灯，LED 节能灯及日光灯，LED 显示等领域得到广泛深入的应用；预计在未来几年内，LED 灯将可能逐渐进入家庭照明，室内外照明等领域，成为一种重要的照明光源。

决定LED 灯的性能和寿命的核心部分是LED 恒流驱动电路，LED 灯的寿命（光亮度衰减）与驱动电流的稳定性和电流纹波或杂讯息息相关，LED 灯的可靠性主要取决于驱动芯片的可靠性和各种安全保护措施；芯龙半导体作为专业的电源管理芯片设计者，提供一系列高压，大电流，高效率，高可靠性，高性价比的LED 恒流驱动芯片；在大电流LED 单片全集成恒流驱动芯片领域，芯龙处于全球范围内的业界领先地位。

芯龙半导体的一系列LED 驱动芯片支持市电，直流稳压电源，太阳能电池，电子变压器，交流变压器，蓄电池，车载电源等多种供电方式；输出恒流驱动LED 的功率从10W~100W全系列；LED 模组可以串联，并联，串并联结合等多种连接方式；电路拓朴支持降压，升压，升降压等多种结构。

上海芯龙半导体致力于开发耐高压、高效率、大电流、高可靠性、高性价比的单片开关模拟电源管理类集成电路，开发出一大批耐高压、高效率、大电流、高可靠性、高性价比的产品，逐步推向市场，可以应用于绝大部分供电的领域和应用。

常用LED驱动方案摘要：本文将总结部分常用LED驱动方案，然后详细探讨一些更新颖的LED驱动方法。

关键词：LED驱动;白光LED;LED匹配;LED调光;便携引言LED驱动已迅速成为功率转换技术日益重要的应用领域。

除了要求更高效率、更低静态电流之外，LED驱动还有不少更精细的要求，如LED匹配、调光、白光平衡等等。

另外还有一些基本架构问题，如LED是串联还是并联连接、是进行高端还是低端关段。

某些特定的LED实现方案能够获得不同程度的效果，比如众所周知的感应式升压解决方案和电荷泵倍增器。

而分数电荷泵、4开关降压-升压解决方案和多路电感解决方案则被人忽略。

后者也被称为“SIMO”，即单电感多输出，未来，随着白光LED背光被更复杂的RGB同类产品所取代，预期这种技术将扮演越来越重要的角色。

LED简介及工作原理便携式产品的发展趋势是逐渐向更多多媒体应用转变。

这一趋势要求使用能够支持数百万颜色的、分辨率更高的显示屏。

显示屏的传统照明方法是采用真空荧光灯管，但最近广泛采纳的是LED。

LED的尺寸小得多，这对便携式产品非常有利，而且LED的功耗也更小，还远比真空荧光灯更为可靠。

不过，如何保持恒定的光强度和颜色是这一照明技术面临的最大挑战。

了解白光LED的工作原理有助于了解如何确保其强度和颜色一致。

由于LED是半导体器件，相比其他光源，它具有独特的特性，其中最显著的是电流和光强度之间的非线性关系。

图1显示一些典型LED的这种关系。

图1一些典型LED的电流和光强度之间非线性关系第二个显著特性是有关LED的正向压降。

不同于白炽灯泡，LED并非纯粹的电阻式负载。

正向压降随LED颜色而改变。

一般而言，红光LED的正向电压为2.2V，绿光LED的正向电压3.1V。

白光LED和蓝光LED的正向电压相同，典型值都是3.3V。

为便携式设备中这些LED提供恒定的电压和电流是一大挑战。

供电电源必须能够自我调节以适应不断降低的电池电压，否则光强度会随电池电压而变化。

大功率LED照明电路高效驱动技术研究随着环境保护意识的增强和能源危机的日益严重，研发高效驱动技术已经成为大功率LED照明电路的研究重点。

本文将围绕大功率LED照明电路高效驱动技术展开研究，以期为照明行业提供更高效、更节能的解决方案。

首先，在驱动器的设计与优化方面，研究人员可以从控制策略、拓扑结构和器件选择等方面入手，以提高驱动器的效率。

控制策略方面，可以采用多种方法，如恒定电流驱动、脉宽调制和频率调制等。

拓扑结构方面，可以选择适合大功率LED照明电路的拓扑结构，如LLC拓扑结构、变换器结构和谐振拓扑结构等。

器件选择方面，可以选用低导通压降二极管和低压降功率开关器件，以减小功率损耗。

此外，还可以通过增加电感电容滤波器、降低开关频率和增加电感电容比例等方式来提高驱动器的效率。

其次，功率因数校正技术是提高大功率LED照明电路效率的另一个重要方面。

传统的大功率LED照明电路往往存在功率因数较低的问题，导致了电网的供电质量下降。

因此，研究人员可以采用主动功率因数校正技术，如整流桥电路和有源功率因数校正电路，来提高功率因数，并减少对电网的污染。

此外，还可以采用谐振电路和传统辅助电导器结构等被动功率因数校正技术，以提高大功率LED照明电路的功率因数。

最后，为了实现大功率LED照明电路的高效驱动，需要对电路进行合理的设计和优化。

例如，在电路设计中，应选择合适的LED灯珠和驱动器，并合理安排电压和电流的匹配关系。

此外，还应充分考虑环境温度对电路性能的影响，选择合适的散热设计方案。

综上所述，研究大功率LED照明电路高效驱动技术对于提高照明效果、节能减排具有重要的意义。

通过优化驱动器设计、研发功率因数校正技术和合理电路布局等手段，可以实现大功率LED照明电路的高效驱动。

相信随着技术的进一步成熟和应用的推广，大功率LED照明电路将在未来的照明行业中发挥更加重要的作用。
