消防巡检柜与水泵控制柜的关联

消防巡检柜GB50974-2014消防水泵控制与操作相关要求11.0.1消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内，并应符合下列要求：1 消防水泵控制柜在平时应使消防水泵处于自动启泵状态;2 当自动水灭火系统为开式系统，且设置自动启动确有困难时，经论证后消防水泵可设置在手动启动状态，并应确保24h有人工值班。

11.0.2 消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定。

11.0.3 消防水泵应保证在火灾发生后规定的时间内正常工作，从接到启泵信号到水泵正常运转的时间，当为自动启动时应在2min内正常工作。

11.0.4 消防水泵应由水泵出水干管上设置的低压压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等信号直接自动启动消防水泵。

消防水泵房内的压力开关宜引入控制柜内。

11.0.5 消防水泵应能手动启停和自动启动。

11.0.6 稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。

11.0.7 在建筑消防控制中心或建筑值班室应设置消防给水设施的下列控制和显示功能：1 控制柜或控制盘应设置开关量或模拟信号手动硬拉线直接启泵的按扭;2 控制柜或控制盘应有显示消防水泵和稳压泵的运行状态;3 控制柜或控制盘应有显示消防水池、高位消防水箱等水源的高水位、低水位报警信号，以及正常水位。

11.0.8 消防水泵、稳压泵应设置就地强制启停泵按钮，并应有保护装置。

11.0.9 消防水泵控制柜设置在独立的控制室时，其防护等级不应低于IP30;与消防水泵设置在同一空间时，其防护等级不应低于IP55。

11.0.10 消防水泵控制柜应采取防止被水淹没的措施。

在高温潮湿环境下，消防水泵控制柜内应设置自动防潮除湿的装置。

11.0.11 当消防给水分区供水采用转输消防水泵时，转输泵宜在消防水泵启动后再启动;当消防给水分区供水采用串联消防水泵时，上区消防水泵宜在下区消防水泵启动后再启动。

消防水泵自动巡检规范消防水泵房管理制度及操作规程广场消防水泵房管理制度及操作规程管理制度一、消防水泵房应当落实专人管理，定期检查保养和维护，保持室内清洁；二、严格执行设备操作规程，每月启动水泵不少于一次，保持高位消防水箱、消防水池、气压水罐等储水充足，稳压泵正常运行；三、保持系统出水管网及管道阀门常开，水泵类别、水流方向、阀门开启状态、配电柜开关状态等标识清晰，配电柜开关处于自动（接通）状态；四、禁止无关人员进入泵房和操作水泵房内设备，严禁擅自关停设备和阀门；五、设备投入使用后应保证其处于正常运行或准工作状态，不得擅自断电停运或长期带故障工作；六、建立故障报告和故障消除登记档案。

发生故障，应当及时组织修复，因故障、维修等原因，需要暂时停用系统时，应当经单位消防安全责任人批准，系统停用时间超过24小时的，在单位消防安全责任人批准的同时，应当报当地公安机关消防机构备案，并采取有效措施确保安全。

操作规程 1、消防水泵房检修人员使用消防水泵应按规定要求及时通知运行消防中心值班人员。

2、消防水泵房的消防水泵确定为自动启动和手动停止的运行方式。

3、消防泵房的消防水泵的自动(压力开关控制)启动过程：在消防泵房的配电消防水泵控制柜，把电源开关操作手柄打在“ON”的位置；当消防水管网的压力低于下限压力时，消防泵房的消防泵会自动启动供水 4、消防水泵房消防水泵的“停止”操作步骤：在消防控制中心的消防主控盘的“自动/手动”选择开关上选择手动后，按下消防泵房的消防水泵的“停止”按钮，停止消防泵房的消防水泵工作，或在现场电动消防泵控制盘上按下“停止”按钮，停止消防泵房的消防水泵工作。

5、水泵房消防水泵手动控制操作步骤：在消防中心的消防主控盘的“自动/手动”选择开关上选择“手动”；在消防泵房的消防水泵控制箱上，把电源开关操作手柄打在“ON”的位置；在消防中心的消防主控盘按下消防电动消防泵“启动”按钮，启动消防泵房的消防水泵；在消防中心的消防主控盘按下消防消防水泵“停止”按钮，停止消防泵房的消防水泵。

消防泵巡检柜工作原理
消防泵巡检柜的工作原理主要包括以下几个方面：
自动巡检运行：当消防巡检柜的系统开关置于自动状态时，消防泵会进行自动巡检运行。

巡检周期可以根据需要选择，从数小时至数百小时不等。

巡检过程中，时钟会自动启动巡检程序，并且具备手动巡检功能。

巡检指令输出：巡检柜设备会输出巡检指令，逐一对主回路进行巡检。

巡检反馈信号来源于各电器元件的主辅助触点，反馈信号的时间允许值不大于2秒。

无压巡检：主回路巡检完成后，巡检控制器会发出下一个巡检指令至无压巡检装置。

该装置在接到巡检指令后，会依次对消防水泵进行低速无压巡检。

巡检时电机转速较低，系统不会产生水压。

消防命令响应：在整个巡检过程中，如果设备接收到消防命令，智能巡检控制器会立即发出停止巡检的指令，并瞬间启动消防泵以完成消防任务。

只有在下一个巡检周期且无消防事件发生时，巡检柜才会开始新的巡检运行过程。

故障报警与记录：巡检柜在巡检过程中，如果检测到异常操作，会记录故障的支路号和故障类型，并
发出声光告警。

同时，巡检柜会存储和记录故障信息，并能够将故障信息上传至消防控制室或楼控值班室，通知相关值班人员进行维护，确保消防设备的安全。

远程控制与智能巡检：巡检柜还具备远程控制和智能巡检等功能，能够实现对消防泵和其他相关设备的监测，确保消防系统的正常运行。

消防泵组电气控制柜功能
根据系统操作控制和维护管理的需要，消防水泵电气控制柜主要具备启停泵、主备泵切换、手自动转换、双电源切换、巡检、保护、反馈机械应急启动等功能。

(1)启停泵功能
控制柜设置有手动启停每台消防水泵的按钮，并设有远程控制消防水泵启动的输入端子。

消防水泵启动运行和停止应正常，指示灯、仪表显示应正常。

(2)主备泵切换功能
当主泵发生故障时，备用泵自动延时投入。

水泵启动时间不应大于2min。

(3)手自动转换功能
在自动状态下，可自动或远程手动启动水泵，多线控制盘远程停止水泵。

在手动状态下，可通过控制柜启停按钮启动、停止水泵。

(4)双电源切换功能
控制柜应具备双电源自动切换功能。

消防水泵使用的电源应采用消防电源，双电源切换装置可设置在消防泵组电气控制柜附近，也可以设置在消防泵组电气控制柜内。

(5)巡检功能
具备定期自动巡检和人工手动巡检等功能。

大功率消防水泵可以采用变频运行等方式缓减水泵启动时对电网及管网的冲击。

(6)保护功能
控制柜应具有过载保护、短路保护、过压保护、缺相保护、欠压保护、过热保护功能。

出现以上状况时，消防泵组电气控制柜故障灯常亮，并发出故障信号。

(7)反馈功能
控制柜应具有将泵启、泵停、泵故障、手/自动状态等信号反馈至消防控制室报警主机的功能。

(8)机械应急启动功能
控制柜应具有机械应急启动功能。

在控制柜内的控制线路发生故障时可由具有管理权限的人员在紧急时启动消防水泵。

消防泵自动巡检方案消防自动巡检控制方案一、消防自动巡检的必要性根据公安部消防安全行业标准GA30.2《固定消防给水设备的性能要求和试验方法》之规定，为防止消防水泵锈蚀、受潮、水泵动作不正常等故障，确实做到“养兵一日，用兵一时”的目的，消防水泵必须加装自动巡检装置。

巡检为低频巡检，巡检时电机转速为300转/分，水系统不增压、无启动电流，极大的延长了设备的使用寿命。

此巡检方式安全性高、低电流、低功耗，是唯一符合标准要求的公安部行业标准的巡检方式。

消防巡检系统主要用于企事业单位消防系统消防水泵的日常巡廻检测，产品采用可编程序控制器、变频调速器，应用人机界面等控制技术，实现了消防水泵的自动巡廻检测，通过自动巡检，使消防水泵长期保持在可靠的运行状态。

二、技术要求1、巡检为低频巡检，巡检时电机转速为300转/分，水系统不增压、无启动电流;2、巡检周期7天，每次巡检单泵巡检时间为2分钟。

注:巡检时间及巡检周期亦可根据实际要求从几分钟到几十天任意调整;3、设备具有声、光报警及故障记忆功能，操作为彩色中文菜单清晰易懂;4、电器巡检内容:电器主回路监测、电源电压、电流、缺相等;5、手动，自动，远距离操作三种启动方式，水泵逐台变频无压自动巡检;6. 具有故障声、光报警功能;7. 本巡检柜内装有电力监控模块、打印功能、变频巡检、PLC编程模块及彩色巡检界面等;8、接到消防命令0.5秒立即自动退出运行，切换到消防泵控制柜，启动消防泵，保证消防水泵火灾时的正常运行;9、水泵检测运行中的状态及操作过程，由彩色触摸屏设定及显示; 10、具有故障内容存储及打印功能。

方便检修及查询设备状态、对应故障的类型及发生的时间，显示清晰易懂，一目了然; 11、具有误操作的智能保护功能。

如设备处于手动状态长时间未巡检即报警，防止水泵的漏检;12、预留上位机RS485远程接口，实现计算机远程监控; 13、储存故障的条数满足GA30.2标准,能储存150条以上故障信息记录。

消防巡检柜与水泵控制柜的关联
消防巡检柜,又称消防智能数字巡检装置。

该装置可以起到防止消防水泵锈蚀、受潮、水泵动作不正常等故障的作用,确实做到“养兵千日,用兵一时”的目的。

1.自动巡检装置控制功能:完成对消防泵、喷淋泵的低频和喷雾泵低速自运巡检控制,巡检周期24小时,每次巡检单泵巡检时间为10分钟,巡检周期及巡检时间亦可根据实际要求从几分钟到几天任意调整。

消防发生时,可编程控制器接到消防命令后会自动瞬时停止巡检,启动消防泵,消防结束手动关机。

2.设备具有声、光报警及故障记忆功能,操作为中文菜单清晰易懂,可记忆短路、缺相、过流、过电压、欠电压,通讯等故障便于运行人员检修操作。

水泵控制柜设备引进适用于工农业生产及各类建筑给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的水泵自动控制。

水泵控制柜具有过载、短路、缺相保护以及泵体漏水,电机超温及漏电等多种保护功能及齐全的状态显示,并具备单泵及多泵控制工作模式,多种主备泵切换方式及各类起动方式。

可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的水泵自动控制。

汇贤电气消防巡检柜水泵控制柜。

消防巡检柜工作原理
消防巡检柜的工作原理是基于自动化控制系统的操作。

该系统通过各种传感器和执行器实现对消防设备的状态检测和控制。

首先，消防巡检柜会安装各种传感器，如烟雾传感器、火焰传感器、温度传感器等。

这些传感器能够实时监测周围环境的变化，并将采集到的数据发送给控制系统。

控制系统会根据传感器发送的数据进行分析，判断当前环境是否存在火灾、烟雾、过热等危险情况。

如果系统检测到火灾或其他危险情况，它会立即进行相应的反应。

例如，当烟雾传感器检测到有烟雾时，控制系统会发出警报信号，通知相关人员进行处理。

同时，系统还可以控制水泵、喷淋系统等消防设备的启动，以迅速灭火。

此外，消防巡检柜还可以与其他消防设备进行联动。

例如，它可以接入火灾报警系统，当报警系统触发时，自动启动消防设备。

这种联动操作可以大大提高灭火的效率和及时性。

总的来说，消防巡检柜通过传感器的监测和控制系统的操作，能够及时检测环境中的火灾、烟雾等危险情况，并进行相应的处理，保障人们的生命财产安全。

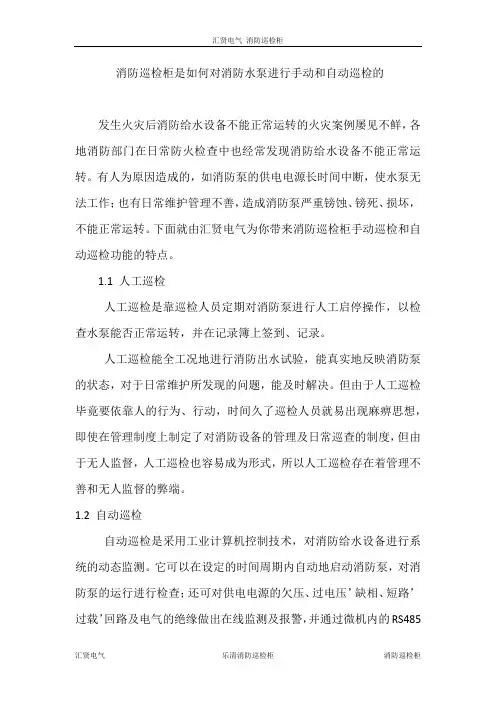

消防巡检柜是如何对消防水泵进行手动和自动巡检的发生火灾后消防给水设备不能正常运转的火灾案例屡见不鲜，各地消防部门在日常防火检查中也经常发现消防给水设备不能正常运转。

有人为原因造成的，如消防泵的供电电源长时间中断，使水泵无法工作；也有日常维护管理不善，造成消防泵严重镑蚀、镑死、损坏，不能正常运转。

下面就由汇贤电气为你带来消防巡检柜手动巡检和自动巡检功能的特点。

1.1 人工巡检人工巡检是靠巡检人员定期对消防泵进行人工启停操作，以检查水泵能否正常运转，并在记录簿上签到、记录。

人工巡检能全工况地进行消防出水试验，能真实地反映消防泵的状态，对于日常维护所发现的问题，能及时解决。

但由于人工巡检毕竟要依靠人的行为、行动，时间久了巡检人员就易出现麻痹思想，即使在管理制度上制定了对消防设备的管理及日常巡查的制度，但由于无人监督，人工巡检也容易成为形式，所以人工巡检存在着管理不善和无人监督的弊端。

1.2 自动巡检自动巡检是采用工业计算机控制技术，对消防给水设备进行系统的动态监测。

它可以在设定的时间周期内自动地启动消防泵，对消防泵的运行进行检查；还可对供电电源的欠压、过电压’缺相、短路’过载’回路及电气的绝缘做出在线监测及报警，并通过微机内的RS485接□把各泵的检查结果反馈到消防中心或物业值班室、一个巡检周期且无消防运行时，才又开始一个自动巡检过程。

当发生火灾时它能自动切换至消防状态，并与建筑物的火灾报警系统结合，实现对消防供水全系统的整体监控。

所以自动巡检与人工巡检比较最大的优点，就是无需管理者特意去巡检消防水泵，只要管理者根据需要设定一个时间周期，系统就会自动对消防泵进行检查。

相对于人工巡检，自动巡检对提高消防给水系统的安全可靠性具有一定的意义，它给巡检工作提供了规范化的科学管理，从而有效地解决了消防泵长期不用造成的镑蚀卡死等问题。
