消防水泵控制柜

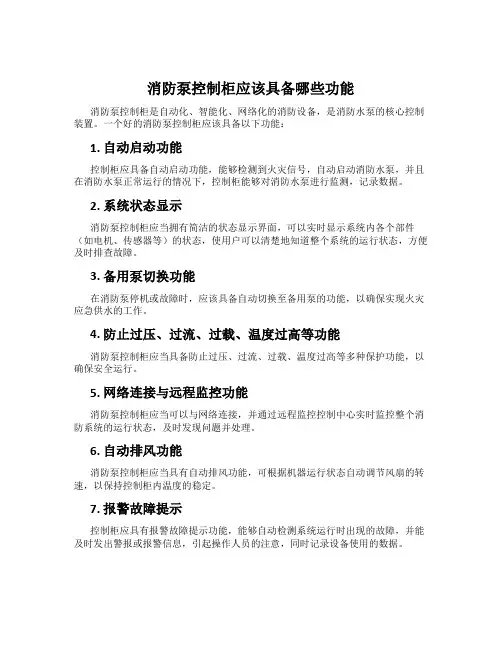

消防泵控制柜应该具备哪些功能
消防泵控制柜是自动化、智能化、网络化的消防设备，是消防水泵的核心控制装置。

一个好的消防泵控制柜应该具备以下功能：
1. 自动启动功能
控制柜应具备自动启动功能，能够检测到火灾信号，自动启动消防水泵，并且在消防水泵正常运行的情况下，控制柜能够对消防水泵进行监测，记录数据。

2. 系统状态显示
消防泵控制柜应当拥有简洁的状态显示界面，可以实时显示系统内各个部件（如电机、传感器等）的状态，使用户可以清楚地知道整个系统的运行状态，方便及时排查故障。

3. 备用泵切换功能
在消防泵停机或故障时，应该具备自动切换至备用泵的功能，以确保实现火灾应急供水的工作。

4. 防止过压、过流、过载、温度过高等功能
消防泵控制柜应当具备防止过压、过流、过载、温度过高等多种保护功能，以确保安全运行。

5. 网络连接与远程监控功能
消防泵控制柜应当可以与网络连接，并通过远程监控控制中心实时监控整个消防系统的运行状态，及时发现问题并处理。

6. 自动排风功能
消防泵控制柜应当具有自动排风功能，可根据机器运行状态自动调节风扇的转速，以保持控制柜内温度的稳定。

7. 报警故障提示
控制柜应具有报警故障提示功能，能够自动检测系统运行时出现的故障，并能及时发出警报或报警信息，引起操作人员的注意，同时记录设备使用的数据。

8. 数据存储及备份
消防泵控制柜应当具备数据存储及备份功能，能够实时记录重要的数据，如运行时间、故障信息等，并能够对这些数据进行备份，以便于后期查看。

总之，一个好的消防泵控制柜应该具有自动启动、备用泵切换、网络连接、报警故障提示和数据存储等多种功能，以确保系统的安全、高效、稳定运行。

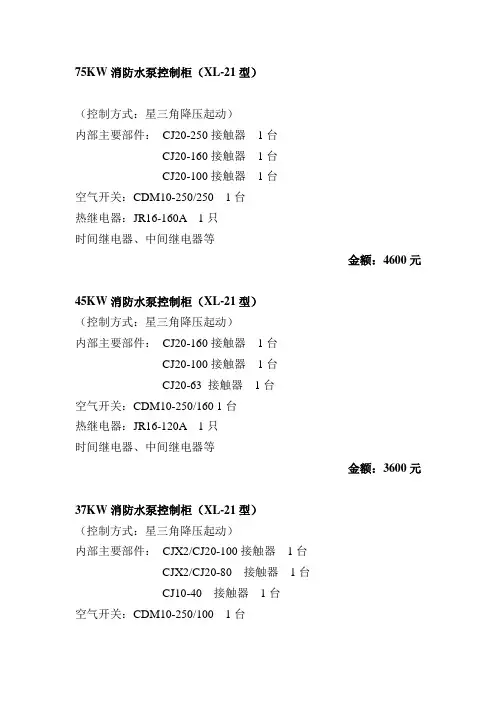

75KW消防水泵控制柜（XL-21型）（控制方式：星三角降压起动）内部主要部件：CJ20-250接触器1台CJ20-160接触器1台CJ20-100接触器1台空气开关：CDM10-250/250 1台热继电器：JR16-160A 1只时间继电器、中间继电器等金额：4600元45KW消防水泵控制柜（XL-21型）（控制方式：星三角降压起动）内部主要部件：CJ20-160接触器1台CJ20-100接触器1台CJ20-63 接触器1台空气开关：CDM10-250/160 1台热继电器：JR16-120A 1只时间继电器、中间继电器等金额：3600元37KW消防水泵控制柜（XL-21型）（控制方式：星三角降压起动）内部主要部件：CJX2/CJ20-100接触器1台CJX2/CJ20-80 接触器1台CJ10-40 接触器1台空气开关：CDM10-250/100 1台热继电器：JR16-120A 1只时间继电器、中间继电器等金额：3200元22KW消防水泵控制箱（JF 600×800型）（控制方式：直接起动）空气开关：CDM10-100 1台接触器：CJX2/CJ20-80热继电器：JR16-63A 1只中间继电器等金额：1400元18.5KW消防水泵控制箱2台（JF600×800型）（控制方式：直接起动）内部主要部件：空气开关：CDM10-100 1台接触器：CJX2/CJ20-80热继电器：JR16-63A 1只中间继电器等金额：2800元（2台）。

消防水泵控制柜操作流程一、准备工作1. 确保消防水泵控制柜的供电正常，并检查其内部的电路连接是否稳固。

2. 确保消防水泵的供电线路与消防水泵控制柜的连接正确，并检查线路是否有损坏。

3. 检查消防水泵的启停按钮、报警按钮、手动和自动切换按钮等控制设备是否正常工作。

二、启动消防水泵1. 手动方式启动a. 将控制柜上的启动方式选择开关调至手动位置。

b. 按下启动按钮，启动消防水泵。

c. 监测消防水泵的运行状况，确保其正常工作。

2. 自动方式启动a. 将控制柜上的启动方式选择开关调至自动位置。

b. 根据实际需要，设置消防水泵的自动启动条件，如水压、流量等。

c. 当满足自动启动条件时，消防水泵将自动启动。

d. 监测消防水泵的运行状况，确保其正常工作。

三、停止消防水泵1. 手动方式停止a. 将控制柜上的启动方式选择开关调至手动位置。

b. 按下停止按钮，停止消防水泵的运行。

2. 自动方式停止a. 将控制柜上的启动方式选择开关调至自动位置。

b. 当满足自动停止条件时，消防水泵将自动停止。

四、报警处理1. 当控制柜中的报警按钮亮起或报警器发出声音时，应立即停止消防水泵的运行，并排除故障。

2. 检查报警按钮或报警器所对应的故障指示灯，根据指示灯的闪烁或显示的故障代码，进行故障诊断。

3. 根据故障诊断结果，采取相应的修复措施，确保消防水泵的正常运行。

五、切换操作方式1. 在手动和自动切换按钮之间进行切换时，需先停止消防水泵的运行。

2. 确保控制柜上的启动方式选择开关处于停止位置。

3. 根据需要，将手动和自动切换按钮切换至相应的位置。

4. 根据切换后的操作方式，重新启动消防水泵。

六、注意事项1. 在操作过程中，应注意控制柜和消防水泵的供电情况，确保其正常运行。

2. 操作人员应熟悉消防水泵控制柜的操作流程和相关设备的功能，避免误操作。

3. 在操作过程中，应及时检查消防水泵的运行状况，如压力、流量等参数是否正常。

4. 当出现故障或异常情况时，应立即停止消防水泵的运行，并进行故障排除。

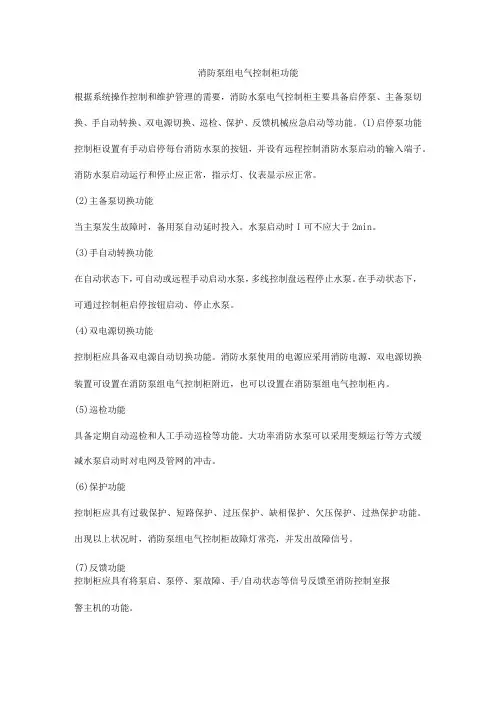

消防泵组电气控制柜功能
根据系统操作控制和维护管理的需要，消防水泵电气控制柜主要具备启停泵、主备泵切换、手自动转换、双电源切换、巡检、保护、反馈机械应急启动等功能。

(1)启停泵功能控制柜设置有手动启停每台消防水泵的按钮，并设有远程控制消防水泵启动的输入端子。

消防水泵启动运行和停止应正常，指示灯、仪表显示应正常。

(2)主备泵切换功能
当主泵发生故障时，备用泵自动延时投入。

水泵启动时I可不应大于2min。

(3)手自动转换功能
在自动状态下，可自动或远程手动启动水泵，多线控制盘远程停止水泵。

在手动状态下，可通过控制柜启停按钮启动、停止水泵。

(4)双电源切换功能
控制柜应具备双电源自动切换功能。

消防水泵使用的电源应采用消防电源，双电源切换装置可设置在消防泵组电气控制柜附近，也可以设置在消防泵组电气控制柜内。

(5)巡检功能
具备定期自动巡检和人工手动巡检等功能。

大功率消防水泵可以采用变频运行等方式缓减水泵启动时对电网及管网的冲击。

(6)保护功能
控制柜应具有过载保护、短路保护、过压保护、缺相保护、欠压保护、过热保护功能。

出现以上状况时，消防泵组电气控制柜故障灯常亮，并发出故障信号。

(7)反馈功能
控制柜应具有将泵启、泵停、泵故障、手/自动状态等信号反馈至消防控制室报
警主机的功能。

(8)机械应急启动功能
控制柜应具有机械应急启动功能。

在控制柜内的控制线路发生故障时可由具有管理权限的人员在紧急时启动消防水泵。

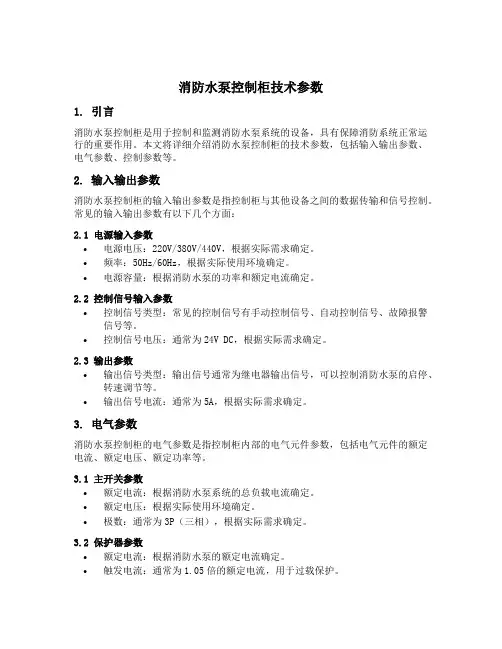

消防水泵控制柜技术参数1. 引言消防水泵控制柜是用于控制和监测消防水泵系统的设备，具有保障消防系统正常运行的重要作用。

本文将详细介绍消防水泵控制柜的技术参数，包括输入输出参数、电气参数、控制参数等。

2. 输入输出参数消防水泵控制柜的输入输出参数是指控制柜与其他设备之间的数据传输和信号控制。

常见的输入输出参数有以下几个方面：2.1 电源输入参数•电源电压：220V/380V/440V，根据实际需求确定。

•频率：50Hz/60Hz，根据实际使用环境确定。

•电源容量：根据消防水泵的功率和额定电流确定。

2.2 控制信号输入参数•控制信号类型：常见的控制信号有手动控制信号、自动控制信号、故障报警信号等。

•控制信号电压：通常为24V DC，根据实际需求确定。

2.3 输出参数•输出信号类型：输出信号通常为继电器输出信号，可以控制消防水泵的启停、转速调节等。

•输出信号电流：通常为5A，根据实际需求确定。

3. 电气参数消防水泵控制柜的电气参数是指控制柜内部的电气元件参数，包括电气元件的额定电流、额定电压、额定功率等。

3.1 主开关参数•额定电流：根据消防水泵系统的总负载电流确定。

•额定电压：根据实际使用环境确定。

•极数：通常为3P（三相），根据实际需求确定。

3.2 保护器参数•额定电流：根据消防水泵的额定电流确定。

•触发电流：通常为1.05倍的额定电流，用于过载保护。

•动作时间：通常为1秒，用于短路保护。

3.3 控制元件参数•继电器参数：额定电流、额定电压、额定功率等。

•开关参数：额定电流、额定电压、额定功率等。

4. 控制参数消防水泵控制柜的控制参数是指控制柜内部的控制逻辑和控制方式。

4.1 控制逻辑•启停控制逻辑：根据实际需求确定，可以采用手动或自动控制方式。

•转速调节逻辑：根据实际需求确定，可以采用手动或自动控制方式。

4.2 控制方式•手动控制方式：通过人工操作控制消防水泵的启停、转速调节等。

•自动控制方式：通过自动控制系统控制消防水泵的启停、转速调节等。

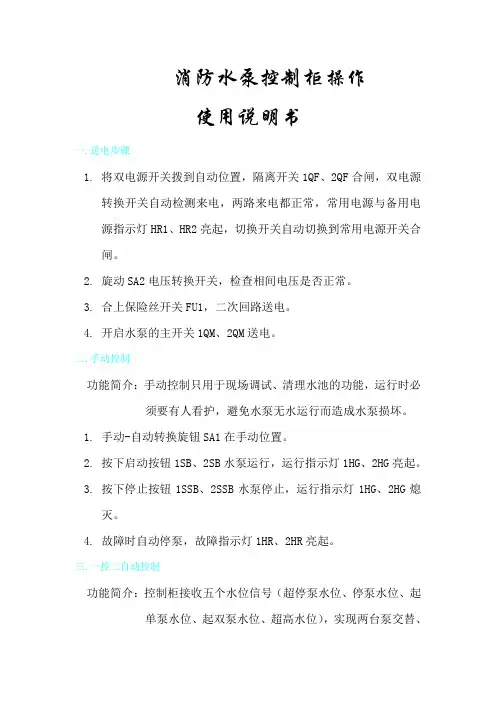

消防水泵控制柜操作使用说明书一.送电步骤1.将双电源开关拨到自动位置，隔离开关1QF、2QF合闸，双电源转换开关自动检测来电，两路来电都正常，常用电源与备用电源指示灯HR1、HR2亮起，切换开关自动切换到常用电源开关合闸。

2.旋动SA2电压转换开关，检查相间电压是否正常。

3.合上保险丝开关FU1，二次回路送电。

4.开启水泵的主开关1QM、2QM送电。

二.手动控制功能简介：手动控制只用于现场调试、清理水池的功能，运行时必须要有人看护，避免水泵无水运行而造成水泵损坏。

1.手动-自动转换旋钮SA1在手动位置。

2.按下启动按钮1SB、2SB水泵运行，运行指示灯1HG、2HG亮起。

3.按下停止按钮1SSB、2SSB水泵停止，运行指示灯1HG、2HG熄灭。

4.故障时自动停泵，故障指示灯1HR、2HR亮起。

三.一控二自动控制功能简介：控制柜接收五个水位信号（超停泵水位、停泵水位、起单泵水位、起双泵水位、超高水位），实现两台泵交替、逐台启动与停止的功能。

1.手动-自动转换旋钮SA1在自动位置。

2.第一次起单泵水位时泵1自动启动运行，泵1运行指示灯亮起。

第二次起单泵水位时泵2自动启动运行，泵2运行指示灯亮起。

3.起单泵水位时泵1已运行，到达起双泵水位时泵2自动启动运行。

起单泵水位时泵2已运行，到达起双泵水位时泵1自动启动运行。

4.停泵水位时泵1泵2都停止。

5.水位低于超停泵水位时，起单泵水位有信号泵1泵2不动作，收到超高水位信号时启动双泵。

6.泵1故障时泵1自动停止，并且自动切换到泵2运行。

泵2故障时泵2自动停止，并且自动切换到泵2运行。

四.BAS接口本机与BAS通讯使用标准MODBUS-RTU协议，RS485通讯接口。

详情见附件记录：南京3号线BAS与车站排水泵接口功能测试大纲及记录.pdf五.故障分析及排除1.泵运行热继开关跳闸分析：热继开关过电流偏小排除方法：调节开关上的微调旋钮向‘+’方向调节，调到适当位置2.自动状态下水位低于停泵水位泵还在运行分析：浮球信号不正确排除方法：纠正信号与实际一致3.水池水抽干，浮球信号都正常，泵还在运行分析：接触器硬件卡死排除方法：更换接触器4.水泵不能自动运行分析：旋钮SA1触点松动或起泵浮球失灵或PLC坏掉排除方法：修复故障或更换PLC5.FU1熔断器保险丝熔断分析：控制线路或到柜外的电缆有短路或漏电（浮球线缠绕破皮）排除方法：查明线路受损短路处，更换保险丝6.PLC正常情况下BAS无法读取信号分析：输出信号线接头松动，九针头子脱焊排除方法：检查端子排X3的端子1、2电线是否虚接或接反，拆下九针头检查焊接位置是否脱焊，脱焊的话用烙铁修复（焊接脚号按图纸）六.安全注意专业维护人员在维护时请悬挂“设备维护中请勿操作”警示牌，以防他人误操作切断总电源与切断二次回路电源。

消防水泵控制柜技术参数标题：消防水泵控制柜技术参数解析与应用引言：消防水泵控制柜是一个关键的消防设备，它在消防系统中起着至关重要的作用。

控制柜的技术参数决定了其性能和功能，对于正确选购和使用水泵控制柜具有重要意义。

本文将深入探讨消防水泵控制柜的技术参数，为读者提供有关该设备的全面理解和应用指导。

一、消防水泵控制柜的基本概念和功能1. 什么是消防水泵控制柜？2. 控制柜的主要功能是什么？3. 消防水泵控制柜在消防系统中的作用。

二、消防水泵控制柜的常见技术参数1. 电源和电气参数：- 输入电压和频率要求；- 保护等级和绝缘等级；- 控制柜的耐压和耐热性能等。

2. 控制参数：- 启动方式和启动电流；- 储水和液位控制；- 温度和压力监测；- 水泵故障报警功能。

3. 通信和远程控制参数：- 控制柜与消防系统中其他设备的通信接口；- 是否支持远程监控和控制；- 控制柜的数据传输速率和通信协议等。

三、消防水泵控制柜技术参数的实际应用和选择原则1. 不同应用场景下的技术参数需求：- 商业建筑和住宅楼宇；- 工业厂房和仓储设施；- 公共场所和大型综合性建筑等。

2. 控制柜技术参数的优先级和权衡：- 电气参数和功耗要求；- 控制灵活性和可扩展性；- 可靠性和维护性考虑。

3. 选择合适的消防水泵控制柜的建议和注意事项： - 与消防系统和水泵设备的配套性能；- 品牌和制造商的可靠性和声誉；- 监控和报警系统的兼容性。

四、消防水泵控制柜技术参数的未来趋势和发展方向1. 智能化和自动化控制的发展趋势；2. 无线通信和物联网技术的应用；3. 节能和环保要求的提高。

结论：本文对消防水泵控制柜的技术参数进行了全面的解析和应用探讨。

选择合适的控制柜对于消防系统的正常运行和安全性至关重要，因此在选购和使用时应注意各项参数的权衡和需求。

消防水泵控制柜的发展也将趋向智能化、自动化和高效能，以满足未来消防系统的要求。

消防水泵控制柜技术参数摘要：一、消防水泵控制柜的概述二、消防水泵控制柜的技术参数1.控制功率范围2.控制方式3.联动控制功能4.自动控制功能5.远距离控制功能6.备用泵自动投入功能7.流量扬程性能曲线8.零流量时的压力正文：消防水泵控制柜是消防给水系统中的重要设备，它的主要作用是控制消防水泵的启停，保证消防给水系统的正常运行。

根据《建规》与《高规》，消防泵控制柜需具有自动、手动和远距离启泵三种启泵方式，以确保消防给水系统的可靠性和安全性。

下面我们来详细了解一下消防水泵控制柜的技术参数。

1.控制功率范围：消防水泵控制柜的控制功率范围为75-600kw，适用于各种规模的消防给水系统。

2.控制方式：消防水泵控制柜具有手动、自动和远距离控制三种方式。

手动控制时，操作人员可以通过面板上的按钮来控制水泵的启停；自动控制时，控制柜根据系统的实时状态自动控制水泵的启停；远距离控制时，可以通过消防控制中心或消火箱按钮来启动水泵。

3.联动控制功能：消防水泵控制柜具有联动控制功能，当消防系统检测到火灾信号时，控制柜能自动启动水泵，以保证消防给水系统的及时供水。

4.自动控制功能：消防水泵控制柜具有自动控制功能，当系统检测到水位低于设定值时，控制柜能自动启动水泵进行补水；当水位达到设定值时，控制柜能自动停止水泵，以保持水位在设定范围内。

5.远距离控制功能：消防水泵控制柜具有远距离控制功能，操作人员可以通过消防控制中心或消火箱按钮来启动水泵，方便进行远程控制。

6.备用泵自动投入功能：当主用泵出现故障时，消防水泵控制柜能自动启动备用泵，以保证消防给水系统的正常运行。

7.流量扬程性能曲线：消防水泵控制柜的流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，以保证水泵的稳定运行。

8.零流量时的压力：零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%，以保证水泵在零流量时能正常工作。

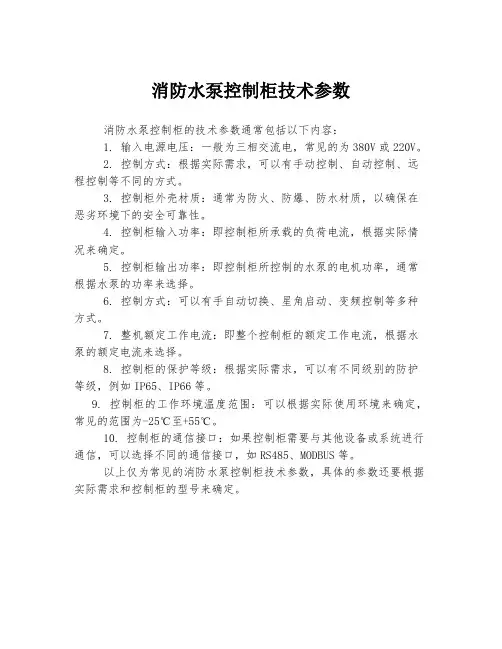

消防水泵控制柜技术参数
消防水泵控制柜的技术参数通常包括以下内容：
1. 输入电源电压：一般为三相交流电，常见的为380V或220V。

2. 控制方式：根据实际需求，可以有手动控制、自动控制、远程控制等不同的方式。

3. 控制柜外壳材质：通常为防火、防爆、防水材质，以确保在恶劣环境下的安全可靠性。

4. 控制柜输入功率：即控制柜所承载的负荷电流，根据实际情况来确定。

5. 控制柜输出功率：即控制柜所控制的水泵的电机功率，通常根据水泵的功率来选择。

6. 控制方式：可以有手自动切换、星角启动、变频控制等多种方式。

7. 整机额定工作电流：即整个控制柜的额定工作电流，根据水泵的额定电流来选择。

8. 控制柜的保护等级：根据实际需求，可以有不同级别的防护等级，例如IP65、IP66等。

9. 控制柜的工作环境温度范围：可以根据实际使用环境来确定，常见的范围为-25℃至+55℃。

10. 控制柜的通信接口：如果控制柜需要与其他设备或系统进行通信，可以选择不同的通信接口，如RS485、MODBUS等。

以上仅为常见的消防水泵控制柜技术参数，具体的参数还要根据实际需求和控制柜的型号来确定。

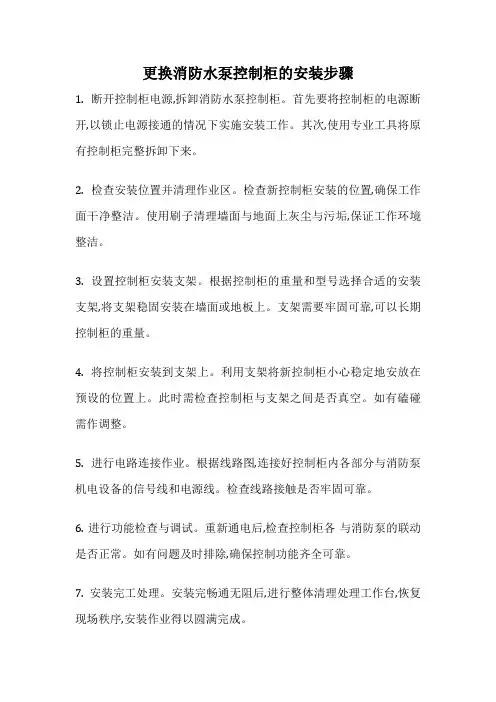

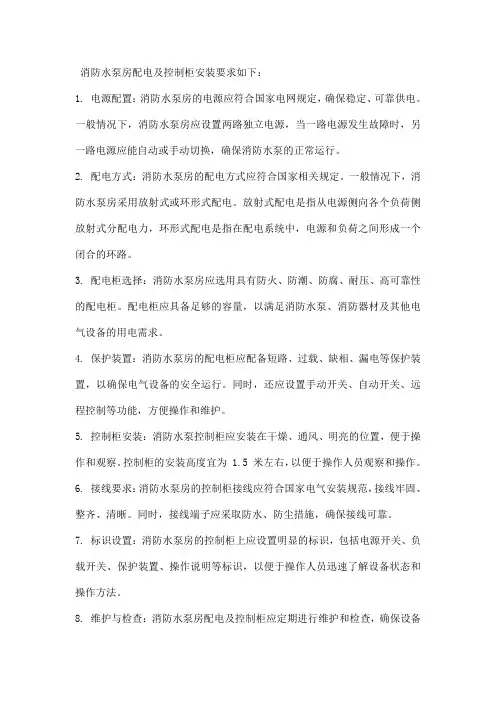

更换消防水泵控制柜的安装步骤
1. 断开控制柜电源,拆卸消防水泵控制柜。

首先要将控制柜的电源断开,以锁止电源接通的情况下实施安装工作。

其次,使用专业工具将原有控制柜完整拆卸下来。

2. 检查安装位置并清理作业区。

检查新控制柜安装的位置,确保工作面干净整洁。

使用刷子清理墙面与地面上灰尘与污垢,保证工作环境整洁。

3. 设置控制柜安装支架。

根据控制柜的重量和型号选择合适的安装支架,将支架稳固安装在墙面或地板上。

支架需要牢固可靠,可以长期控制柜的重量。

4. 将控制柜安装到支架上。

利用支架将新控制柜小心稳定地安放在预设的位置上。

此时需检查控制柜与支架之间是否真空。

如有磕碰需作调整。

5. 进行电路连接作业。

根据线路图,连接好控制柜内各部分与消防泵机电设备的信号线和电源线。

检查线路接触是否牢固可靠。

6. 进行功能检查与调试。

重新通电后,检查控制柜各与消防泵的联动是否正常。

如有问题及时排除,确保控制功能齐全可靠。

7. 安装完工处理。

安装完畅通无阻后,进行整体清理处理工作台,恢复现场秩序,安装作业得以圆满完成。
