燃油滤清器作用及工作原理

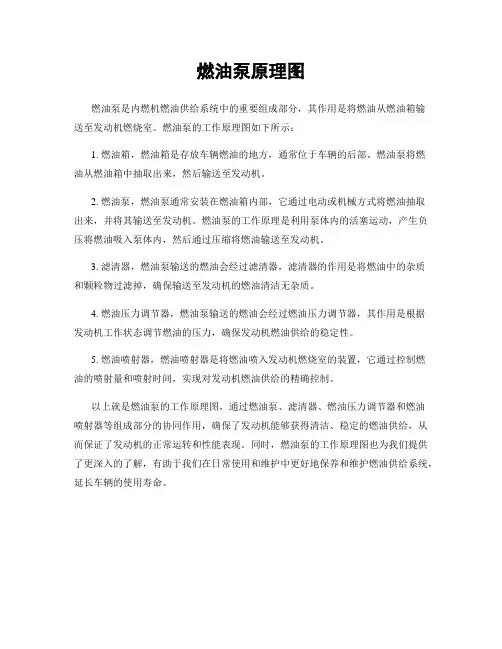

燃油泵原理图
燃油泵是内燃机燃油供给系统中的重要组成部分，其作用是将燃油从燃油箱输
送至发动机燃烧室。

燃油泵的工作原理图如下所示：
1. 燃油箱，燃油箱是存放车辆燃油的地方，通常位于车辆的后部。

燃油泵将燃
油从燃油箱中抽取出来，然后输送至发动机。

2. 燃油泵，燃油泵通常安装在燃油箱内部，它通过电动或机械方式将燃油抽取
出来，并将其输送至发动机。

燃油泵的工作原理是利用泵体内的活塞运动，产生负压将燃油吸入泵体内，然后通过压缩将燃油输送至发动机。

3. 滤清器，燃油泵输送的燃油会经过滤清器，滤清器的作用是将燃油中的杂质
和颗粒物过滤掉，确保输送至发动机的燃油清洁无杂质。

4. 燃油压力调节器，燃油泵输送的燃油会经过燃油压力调节器，其作用是根据
发动机工作状态调节燃油的压力，确保发动机燃油供给的稳定性。

5. 燃油喷射器，燃油喷射器是将燃油喷入发动机燃烧室的装置，它通过控制燃
油的喷射量和喷射时间，实现对发动机燃油供给的精确控制。

以上就是燃油泵的工作原理图，通过燃油泵、滤清器、燃油压力调节器和燃油
喷射器等组成部分的协同作用，确保了发动机能够获得清洁、稳定的燃油供给，从而保证了发动机的正常运转和性能表现。

同时，燃油泵的工作原理图也为我们提供了更深入的了解，有助于我们在日常使用和维护中更好地保养和维护燃油供给系统，延长车辆的使用寿命。

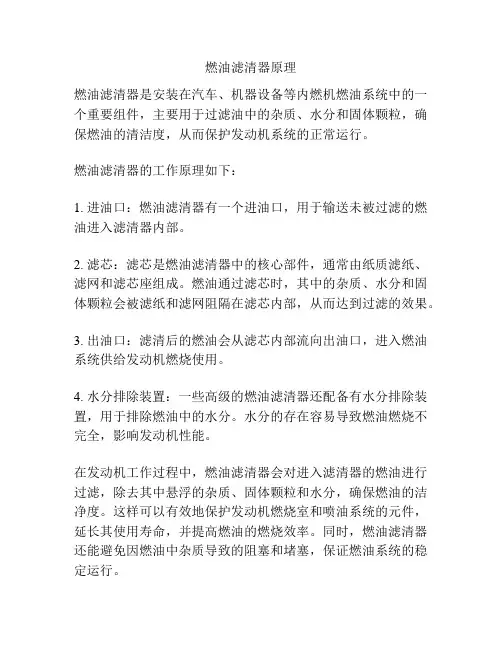

燃油滤清器原理
燃油滤清器是安装在汽车、机器设备等内燃机燃油系统中的一个重要组件，主要用于过滤油中的杂质、水分和固体颗粒，确保燃油的清洁度，从而保护发动机系统的正常运行。

燃油滤清器的工作原理如下：
1. 进油口：燃油滤清器有一个进油口，用于输送未被过滤的燃油进入滤清器内部。

2. 滤芯：滤芯是燃油滤清器中的核心部件，通常由纸质滤纸、滤网和滤芯座组成。

燃油通过滤芯时，其中的杂质、水分和固体颗粒会被滤纸和滤网阻隔在滤芯内部，从而达到过滤的效果。

3. 出油口：滤清后的燃油会从滤芯内部流向出油口，进入燃油系统供给发动机燃烧使用。

4. 水分排除装置：一些高级的燃油滤清器还配备有水分排除装置，用于排除燃油中的水分。

水分的存在容易导致燃油燃烧不完全，影响发动机性能。

在发动机工作过程中，燃油滤清器会对进入滤清器的燃油进行过滤，除去其中悬浮的杂质、固体颗粒和水分，确保燃油的洁净度。

这样可以有效地保护发动机燃烧室和喷油系统的元件，延长其使用寿命，并提高燃油的燃烧效率。

同时，燃油滤清器还能避免因燃油中杂质导致的阻塞和堵塞，保证燃油系统的稳定运行。

总之，燃油滤清器通过过滤燃油中的杂质、固体颗粒和水分，确保燃油的清洁和纯净度，保护发动机系统的正常运行。

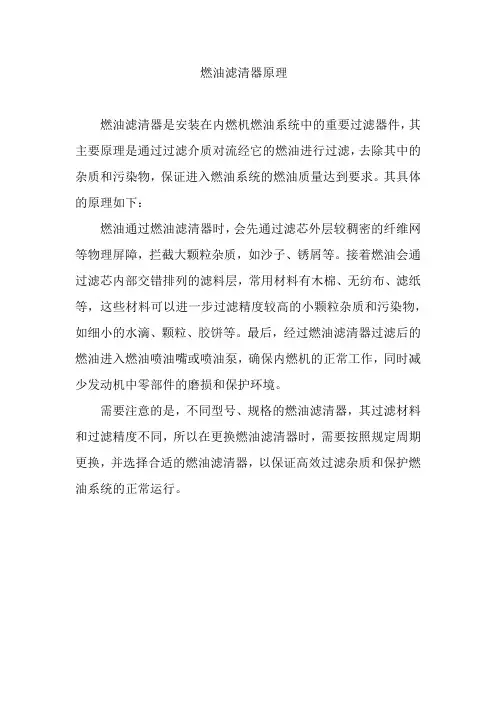

燃油滤清器原理
燃油滤清器是安装在内燃机燃油系统中的重要过滤器件，其主要原理是通过过滤介质对流经它的燃油进行过滤，去除其中的杂质和污染物，保证进入燃油系统的燃油质量达到要求。

其具体的原理如下：
燃油通过燃油滤清器时，会先通过滤芯外层较稠密的纤维网等物理屏障，拦截大颗粒杂质，如沙子、锈屑等。

接着燃油会通过滤芯内部交错排列的滤料层，常用材料有木棉、无纺布、滤纸等，这些材料可以进一步过滤精度较高的小颗粒杂质和污染物，如细小的水滴、颗粒、胶饼等。

最后，经过燃油滤清器过滤后的燃油进入燃油喷油嘴或喷油泵，确保内燃机的正常工作，同时减少发动机中零部件的磨损和保护环境。

需要注意的是，不同型号、规格的燃油滤清器，其过滤材料和过滤精度不同，所以在更换燃油滤清器时，需要按照规定周期更换，并选择合适的燃油滤清器，以保证高效过滤杂质和保护燃油系统的正常运行。

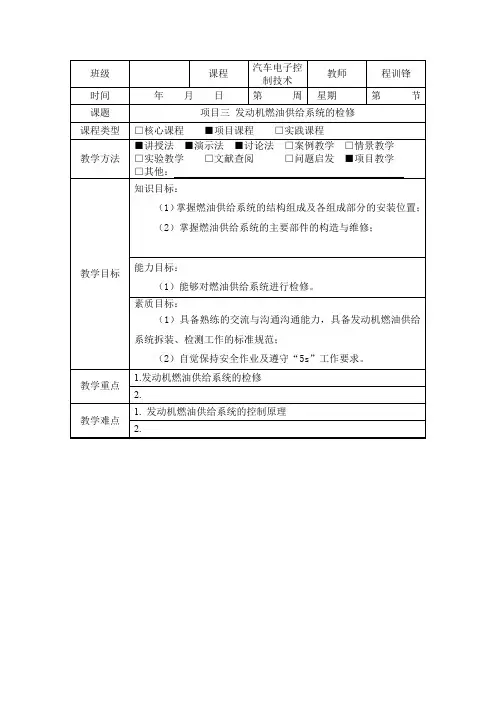

燃油供给系统教案一、教学目标1. 了解燃油供给系统的基本组成和功能。

2. 掌握燃油供给系统的主要部件及其工作原理。

3. 学会分析燃油供给系统故障并提出解决方案。

4. 能够对燃油供给系统进行维护和保养。

二、教学内容1. 燃油供给系统的组成及功能2. 燃油泵的工作原理及维护3. 燃油滤清器的作用和更换方法4. 燃油喷射器的原理和故障分析5. 燃油供给系统的故障诊断与排除三、教学方法1. 采用讲授法讲解燃油供给系统的相关理论知识。

2. 采用案例分析法分析燃油供给系统的故障案例。

3. 采用实践操作法进行燃油供给系统的维护和保养练习。

四、教学准备1. 准备燃油供给系统的图文资料和故障案例。

2. 准备燃油供给系统的主要部件实物或模型。

3. 准备燃油供给系统的工作视频或动画。

五、教学过程1. 引入课题：介绍燃油供给系统在汽车中的重要性，激发学生的学习兴趣。

2. 讲授理论：讲解燃油供给系统的组成、功能及工作原理。

3. 案例分析：分析燃油供给系统的故障案例，引导学生学会分析故障原因。

4. 实践操作：分组进行燃油供给系统的维护和保养练习，巩固所学知识。

教学反思：在授课过程中，关注学生的学习反馈，及时调整教学节奏和难度。

注重理论与实践相结合，提高学生的实际操作能力。

通过案例分析，培养学生的故障分析能力。

在教学过程中，充分调动学生的积极性，激发他们的学习兴趣。

六、教学拓展1. 介绍燃油供给系统的最新技术发展，如直喷技术、混合动力系统等。

2. 分析燃油供给系统在未来汽车发展中的趋势和挑战。

3. 引导学生思考燃油供给系统的节能减排措施。

七、教学评估1. 设计燃油供给系统相关知识的测试题，检查学生的理论掌握情况。

2. 进行实践操作考核，评估学生的实际操作能力。

3. 搜集学生故障分析的案例，评价学生的故障诊断能力。

八、教学互动1. 组织学生进行小组讨论，分享燃油供给系统的维护经验。

2. 开展问答环节，鼓励学生提问和解答疑问。

3. 邀请汽车维修专业人士进行讲座，增加学生的实践经验。

油过滤器的原理
油过滤器是一种用于清洁机械设备中的润滑油或润滑剂的装置。

它的主要作用是通过滤网或滤芯将油中的杂质和污染物分离出去，使油能够继续有效地润滑设备，并保护设备不受损。

油过滤器的工作原理是基于滤芯或滤网中的微孔过滤机制。

当油流经过滤芯或滤网时，由于其微孔大小远小于油中的杂质颗粒，这些颗粒会被滤芯或滤网所拦截。

同时，一些污染物，如油泥、水分等也会被滤芯或滤网吸附和吸收。

这样，只有清洁的油能够通过滤芯或滤网并返回到设备中，同时油中的污染物则留在滤芯或滤网上。

为了确保油过滤器的有效过滤作用，滤芯或滤网的选择和维护十分重要。

合适的滤芯或滤网应具有适当的孔径大小，能够有效地过滤掉油中的颗粒污染物。

此外，滤芯或滤网还应定期清洗或更换，以确保其过滤效果。

总而言之，油过滤器通过滤芯或滤网将润滑油中的杂质和污染物分离出去，确保清洁的油能够继续为设备提供有效的润滑和保护。

通过合适的滤芯或滤网选择和定期维护，油过滤器能够为机械设备的正常运行提供重要的支持。

【任务引入】汽车在使用过程中，有些故障出自燃油供给系统，如发动机不能起动、发动机异常抖动等，要想排除这些故障，就需要掌握燃油供给系统的组成及工作原理。

【必备知识】一、燃油供给系统作用及组成燃油供给系统的功用是供给喷油器一定压力的燃油，喷油器则根据电脑指令喷油。

燃油供给系统一般由油箱、电动燃油泵、燃油滤清器、燃油脉动阻尼器、燃油压力调节器、喷油器及燃油分配管等组成，如图3-1所示。

图3-1 燃油供给系统二、燃油供给系统主要部件及工作原理1.电动燃油泵电控燃油喷射系统的电动燃油泵是一种由小型直流电动机驱动的燃油泵，其作用是提供燃油喷射所需的压力，将燃油从油箱中吸出，提高油压到规定值，然后通过供给系统送到喷油器，燃油泵的最高输出油压为450~600Kpa，其供油量比发动机最大耗油量大得多，多余的燃油从回油管返回油箱。

（1）电动燃油泵结构（2）电动燃油泵的控制1）电动燃油泵的控制功能①预运转功能，即当点火开关打开而不起动发动机时，油泵能预先运转3〜5s,向油管中预充压力燃油，保证顺利起动。

②起动运转功能，即在发动机起动过程中，油栗能同时运转，保证起动供油。

③恒速运转功能，即在发动机正常运转过程中，油泵能始终恒速运转，保证正常的泵油压力和泵油量。

④变速运转功能，即根据发动机工况的变化控制油栗高、低速运转变换。

发动机高速、大负荷工况下耗油较多时，燃油泵以高速运转；发动机在低速、中小负荷工况工作时，燃油泵以低速运转，以减少不必要的燃油泵磨损和电能消耗。

⑤自动停转保护功能。

发动机熄火后，即使点火开关仍处于接通状态，油泵也能自动停转。

这一功能可防止汽车因碰撞等事故造成油管破裂时燃油大量外溢，从而避免因点火开关处于接通位置引起火灾。

油泵控制电路的上述功能不一定全反映在某一车型上，各车型控制电路所能实现的控制功能不尽相同，有的控制功能较少，有的控制功能较多，下面介绍几种常见的油泵控制电路。

2）电动燃油泵的控制电路①由ECU控制的油泵控制电路该控制电路由ECU和电路断开继电器对油泵工作进行控制。

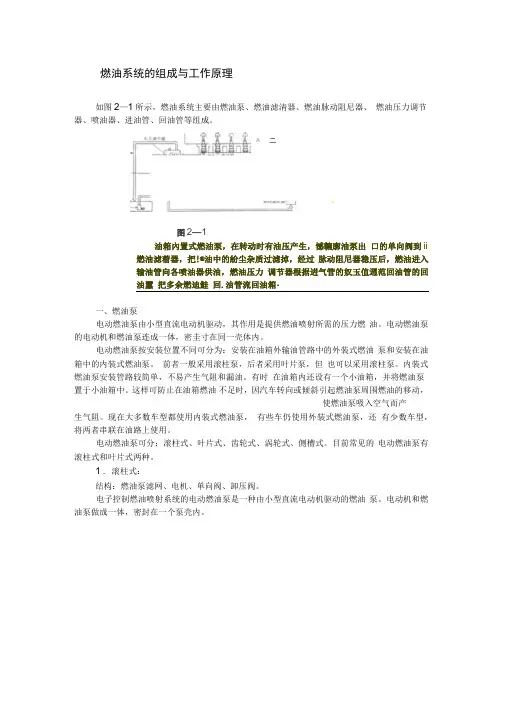

u 』 」广J燃油系统的组成与工作原理如图2—1所示，燃油系统主要由燃油泵、燃油滤清器、燃油脉动阻尼器、 燃油压力调节器、喷油器、进油管、回油管等组成。

油箱內置式燃油泵，在转动时有油压产生，憾轆廓油泵出 口的单向阀到ii燃油滤蓿器，把!®油中的紛尘杂质过滤掉，经过 脉动阻尼器稳压后，燃油进入输油管向各喷油器供油，燃油压力 调节器根据逬气管的奴玉值週范回油管的回油蠶 把多余燃迪鮭 回.油管流回油箱・一、燃油泵电动燃油泵由小型直流电动机驱动，其作用是提供燃油喷射所需的压力燃 油。

电动燃油泵的电动机和燃油泵连成一体，密圭寸在同一壳体内。

电动燃油泵按安装位置不同可分为：安装在油箱外输油管路中的外装式燃油 泵和安装在油箱中的内装式燃油泵。

前者一般采用滚柱泵，后者采用叶片泵，但 也可以采用滚柱泵。

内装式燃油泵安装管路较简单，不易产生气阻和漏油。

有时 在油箱内还设有一个小油箱，并将燃油泵置于小油箱中。

这样可防止在油箱燃油 不足时，因汽车转向或倾斜引起燃油泵周围燃油的移动，使燃油泵吸入空气而产 生气阻。

现在大多数车型都使用内装式燃油泵， 有些车仍使用外装式燃油泵，还 有少数车型，将两者串联在油路上使用。

电动燃油泵可分：滚柱式、叶片式、齿轮式、涡轮式、侧槽式。

目前常见的 电动燃油泵有滚柱式和叶片式两种。

1 . 滚柱式：结构：燃油泵滤网、电机、单向阀、卸压阀。

电子控制燃油喷射系统的电动燃油泵是一种由小型直流电动机驱动的燃油 泵。

电动机和燃油泵做成一体，密封在一个泵壳内。

A图2—1二滚柱式燃油泵J_一一*图如图2—2所示，滚柱式燃油泵泵壳的一端是进油口，另一端是出油口。

电源插头在出油口一侧。

进油口一侧的滚柱式燃油泵由壳体中间的直流电动机高速驱动。

当燃油泵旋转时，由图2—了于离心力的作用，转子槽内的滚柱向外移动，紧靠在偏心的泵体壁面上。

滚柱随转子一同旋转时泵腔容积发生变化；燃油进口处容积越来越大，出口处容积越来越小，使燃油经过入口的滤网被吸入燃油泵，加压后经过电动机周围的空隙由出口泵出。

燃油供给系统教案第一章：燃油供给系统概述教学目标：1. 了解燃油供给系统的作用和组成。

2. 掌握燃油供给系统的基本工作原理。

教学内容：1. 介绍燃油供给系统的主要功能，包括提供燃油、喷射燃油、调节燃油量等。

2. 讲解燃油供给系统的组成部分，包括燃油箱、燃油泵、燃油滤清器、燃油喷射器等。

3. 阐述燃油供给系统的工作原理，包括燃油的储存、输送、过滤和喷射过程。

教学活动：1. 引导学生思考燃油供给系统的作用和重要性。

2. 组织学生参观燃油供给系统的实物展示。

3. 通过示例图和模型，讲解燃油供给系统的组成部分和工作原理。

第二章：燃油泵教学目标：1. 了解燃油泵的作用和类型。

2. 掌握燃油泵的工作原理和维护方法。

教学内容：1. 讲解燃油泵的主要功能，提供燃油的压力和流量。

2. 介绍燃油泵的类型，包括机械式燃油泵和电子式燃油泵。

3. 阐述燃油泵的工作原理，包括燃油泵的启动、运行和停止过程。

4. 讲解燃油泵的维护方法，包括清洁、检查和更换燃油泵。

教学活动：1. 引导学生思考燃油泵的作用和重要性。

2. 通过示例图和模型，讲解燃油泵的类型和工作原理。

3. 组织学生进行燃油泵的维护实践操作。

第三章：燃油滤清器教学目标：1. 了解燃油滤清器的作用和类型。

2. 掌握燃油滤清器的清洁和更换方法。

教学内容：1. 讲解燃油滤清器的主要功能，包括过滤燃油中的杂质和颗粒。

2. 介绍燃油滤清器的类型，包括纸质滤清器和合成材料滤清器。

3. 阐述燃油滤清器的清洁和更换方法，包括拆卸滤清器、清洗滤纸或滤网、安装滤清器等。

教学活动：1. 引导学生思考燃油滤清器的作用和重要性。

2. 通过示例图和模型，讲解燃油滤清器的类型和清洁更换方法。

3. 组织学生进行燃油滤清器的清洁更换实践操作。

第四章：燃油喷射器教学目标：1. 了解燃油喷射器的作用和类型。

2. 掌握燃油喷射器的调节和维护方法。

教学内容：1. 讲解燃油喷射器的主要功能，包括将燃油喷射到发动机燃烧室内。

柴油机是靠什么供油的原理柴油机是一种内燃机，它的工作原理是利用柴油的可燃性燃料与空气的混合物在高压下自燃，驱动活塞运动产生动力。

柴油机供油原理主要包括供油系统和燃油喷射系统两个方面。

首先是供油系统。

柴油机供油系统主要由燃油箱、燃油滤清器、燃油泵和高压油管等组成。

柴油机燃油经过燃油箱进入燃油滤清器，在滤清器中通过过滤网清除杂质和水分，确保燃油的纯净。

之后，燃油进入燃油泵中。

燃油泵在工作过程中不断地吸入燃油，将其压力增加，然后通过高压油管输送到喷油器。

其次是燃油喷射系统。

柴油机燃油喷射系统主要由喷油器和喷油泵等组成。

喷油器位于柴油机气缸内，通过控制喷油器的喷油时间和喷油量来控制燃油的供给量。

喷油器内部有一个喷油嘴，燃油经过喷油器后会形成一束细小的柴油雾化颗粒，并通过高压空气的作用使其以高速喷入气缸中。

具体的工作过程如下：1. 进气冲程：活塞从上止点向下运动，通过进气门引入大量新鲜空气，同时柴油泵会适当地供给一定量的燃油。

2. 压缩冲程：活塞向上运动，将进入气缸的空气进行压缩，使其温度和压力急剧上升，达到可燃点。

3. 燃烧冲程：在柴油机工作的正上止点附近，喷油器向气缸内喷射一定量的燃油雾化，燃油与高温高压空气混合后会迅速自燃，产生火焰和高压气体。

由于燃烧所产生的高温和高压气体的作用，活塞受到推力，向下运动，从而向曲轴提供动力。

4. 排气冲程：活塞再次向上运动，将燃烧后的废气推出气缸，同时柴油机的排气门打开，废气经过排气管排出。

总的来说，柴油机的供油原理是通过供油系统将燃油从燃油箱经过燃油滤清器和燃油泵输送到喷油器，并由喷油器将燃油喷射到气缸内，在高温高压环境下与空气混合自燃，产生动力驱动活塞运动。

这种供油原理使得柴油机具有较高的能效和扭矩输出，适用于大型车辆和机械设备。

燃油滤清器的工作原理
燃油滤清器的工作原理是通过滤芯将进入燃油系统的杂质、水分和固体颗粒物过滤掉，确保燃油供应系统的稳定运行。

燃油滤清器通常由金属外壳和滤芯组成。

进入滤清器的燃油会被引导通过滤芯，而滤芯由纤维材料制成，可过滤掉燃油中的杂质和颗粒物。

滤芯内部通常有多个层次的纤维，这些纤维可以捕获不同大小的颗粒物。

较大的颗粒物会被外层纤维捕获，较小的颗粒物会到达滤芯深层，并被内层纤维捕获。

同时，滤芯的纤维也可以吸附并分离水分。

燃油中的水分在通过滤芯时会沿着纤维表面扩散，并被滤芯吸附住，从而有效去除燃油中的水分。

为了保证燃油滤清器的正常工作，滤芯需要定期更换。

当滤芯饱和或堵塞时，会影响燃油的流量，导致燃油系统的故障或性能下降。

因此，经常更换燃油滤清器是维持燃油系统健康运行的重要步骤。

燃油供给系统教案第一章：燃油供给系统概述教学目标：1. 了解燃油供给系统的基本组成和功能。

2. 掌握燃油供给系统的工作原理。

3. 熟悉燃油供给系统在发动机运行中的重要性。

教学内容：1. 燃油供给系统的组成：燃油箱、燃油泵、燃油滤清器、燃油喷射器、燃油管路等。

2. 燃油供给系统的作用：为发动机提供适量的燃油，确保发动机正常工作。

3. 燃油供给系统的工作原理：燃油泵将燃油从燃油箱抽取，经过燃油滤清器过滤后，送入燃油喷射器，通过燃油喷射器的喷射，将燃油雾化后喷入发动机燃烧室内，与空气混合燃烧。

教学活动：1. 引导学生观看燃油供给系统的图片，让学生了解燃油供给系统的组成。

2. 通过实物展示或者模型演示，让学生了解燃油供给系统的工作原理。

3. 组织学生进行小组讨论，让学生分析燃油供给系统在发动机运行中的重要性。

第二章：燃油泵的结构与工作原理教学目标：1. 了解燃油泵的结构组成。

2. 掌握燃油泵的工作原理。

3. 熟悉燃油泵在燃油供给系统中的作用。

教学内容：1. 燃油泵的结构组成：电动机、泵体、燃油进口阀、燃油出口阀等。

2. 燃油泵的工作原理：电动机驱动泵体旋转，燃油进口阀打开，燃油被吸入泵体，被压入燃油出口阀，通过燃油管路送入燃油喷射器。

3. 燃油泵在燃油供给系统中的作用：为发动机提供适量的燃油，保证燃油供给的稳定性和准确性。

教学活动：1. 引导学生观看燃油泵的图片，让学生了解燃油泵的结构组成。

2. 通过实物展示或者模型演示，让学生了解燃油泵的工作原理。

3. 组织学生进行小组讨论，让学生分析燃油泵在燃油供给系统中的作用。

第三章：燃油滤清器的结构与作用教学目标：1. 了解燃油滤清器的结构组成。

2. 掌握燃油滤清器的作用。

3. 熟悉燃油滤清器在燃油供给系统中的重要性。

教学内容：1. 燃油滤清器的结构组成：滤纸、金属支架、密封圈等。

2. 燃油滤清器的作用：过滤燃油中的杂质，防止杂质进入发动机燃烧室内，保证发动机的正常工作。

燃油压力调节器工作原理燃油压力调节器是保证发动机正常工作的重要部件之一，它的主要作用是通过调节燃油压力，保证燃油系统中的燃油流量、燃油压力和燃油喷射量的稳定性和准确性，从而实现发动机正常工作。

燃油压力调节器的工作原理一般可以分为以下几个方面。

1、压力传感器燃油压力调节器一般会安装压力传感器来监测发动机的燃油压力，将压力信号转换成电信号，并传递给发动机控制模块（ECM），ECM将根据当前发动机的工作状况来控制燃油压力调节器的工作。

2、调节活塞调节活塞是燃油压力调节器的核心组成部分，它通过调节燃油压力来控制燃油流量和燃油喷射量。

调节活塞的工作原理是利用燃油和压强的作用力来实现。

燃油在燃油压力调节器进口处进入，通过一个弹簧阀门进入调节活塞室，然后通过弹簧阀门调节进出燃油的压力，从而使调节活塞向上或向下运动，改变燃油流动的截面积和侧向流动路径，从而实现燃油压力的调节。

当燃油压力达到设定值时，调节活塞将自动关闭，保持燃油压力的稳定性和准确性，从而使发动机正常工作。

3、弹簧阀门弹簧阀门是调节燃油压力的关键部件。

它是一个直径很小，较长的管道，里面嵌有一个弹簧。

当燃油流经弹簧阀门时，流量和压力会改变弹簧的伸缩状态，从而改变燃油压力，实现燃油压力的调节功能。

弹簧阀门一般会设置在调节活塞室的进口处，具有良好的流量稳定性和调节灵敏度。

4、燃油滤清器燃油滤清器是燃油系统中的重要组成部分，通常被安装在燃油压力调节器的进口处，起着过滤燃油的作用。

燃油滤清器可以有效防止异物进入燃油系统，避免燃油系统受到污染和堵塞的情况发生，从而保证燃油系统的正常运行和发动机的正常工作。

汽车燃油供给系教案第一章：汽车燃油供给系统概述1.1 教学目标了解汽车燃油供给系统的作用和组成掌握燃油供给系统的基本工作原理1.2 教学内容汽车燃油供给系统的作用燃油供给系统的组成：燃油箱、燃油泵、燃油滤清器、燃油分配器、喷油嘴等燃油供给系统的工作原理1.3 教学方法采用讲解和演示相结合的方式进行教学使用图片和示意图帮助学生理解燃油供给系统的组成和工作原理1.4 教学评估通过小组讨论和问答方式评估学生对燃油供给系统的基本理解第二章：燃油泵的检修2.1 教学目标了解燃油泵的作用和类型掌握燃油泵的检修方法和注意事项2.2 教学内容燃油泵的作用和类型：机械式燃油泵和电子式燃油泵燃油泵的检修方法：拆卸、检查、清洁、更换燃油泵的注意事项：安全操作、正确选择燃油泵2.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握燃油泵的检修方法2.4 教学评估通过实际操作和问答方式评估学生对燃油泵检修方法和注意事项的掌握程度第三章：燃油滤清器的更换3.1 教学目标了解燃油滤清器的作用和更换的重要性掌握燃油滤清器的更换方法和注意事项3.2 教学内容燃油滤清器的作用：过滤燃油中的杂质和污物燃油滤清器的更换方法：拆卸、更换、安装燃油滤清器的注意事项：选择合适的燃油滤清器、安全操作3.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握燃油滤清器的更换方法3.4 教学评估通过实际操作和问答方式评估学生对燃油滤清器更换方法和注意事项的掌握程度第四章：燃油分配器的检修4.1 教学目标了解燃油分配器的作用和结构掌握燃油分配器的检修方法和注意事项4.2 教学内容燃油分配器的作用：将燃油分配到各个喷油嘴燃油分配器的结构：燃油分配器本体、喷油嘴、燃油管等燃油分配器的检修方法：检查、清洁、更换燃油分配器的注意事项：安全操作、正确选择燃油分配器4.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握燃油分配器的检修方法4.4 教学评估通过实际操作和问答方式评估学生对燃油分配器检修方法和注意事项的掌握程度第五章：喷油嘴的清洗和更换5.1 教学目标了解喷油嘴的作用和重要性掌握喷油嘴的清洗和更换方法5.2 教学内容喷油嘴的作用：将燃油雾化并喷射到发动机燃烧室内喷油嘴的重要性：影响发动机的性能和排放喷油嘴的清洗方法：超声波清洗、化学清洗喷油嘴的更换方法：拆卸、更换、安装5.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握喷油嘴的清洗和更换方法5.4 教学评估通过实际操作和问答方式评估学生对喷油嘴清洗和更换方法的掌握程度第六章：燃油供给系统的故障诊断与排除6.1 教学目标了解燃油供给系统的常见故障现象掌握燃油供给系统故障的诊断与排除方法6.2 教学内容燃油供给系统的常见故障现象：发动机启动困难、油耗增加、动力下降等故障诊断与排除方法：视听诊断、故障码读取、实际操作诊断故障诊断工具：诊断仪、万用表、示波器等6.3 教学方法采用讲解和实际操作相结合的方式进行教学使用实际案例和示范操作帮助学生理解和掌握故障诊断与排除方法6.4 教学评估通过实际操作和问答方式评估学生对燃油供给系统故障诊断与排除方法的掌握程度第七章：燃油供给系统的维护与保养7.1 教学目标了解燃油供给系统的维护与保养的重要性掌握燃油供给系统维护与保养的方法7.2 教学内容燃油供给系统的维护与保养的重要性：延长发动机寿命、保证发动机性能维护与保养的方法：定期更换燃油滤清器、检查燃油泵和喷油嘴等维护与保养的工具：扳手、螺丝刀、专业维护工具等7.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握维护与保养的方法7.4 教学评估通过实际操作和问答方式评估学生对燃油供给系统维护与保养方法的掌握程度第八章：燃油供给系统的节能与环保8.1 教学目标了解燃油供给系统在节能与环保方面的意义掌握燃油供给系统节能与环保的措施8.2 教学内容燃油供给系统在节能与环保方面的意义：降低油耗、减少尾气排放节能与环保的措施：提高燃油利用率、使用清洁能源、减少污染物的排放节能与环保的相关政策：国家相关政策介绍8.3 教学方法采用讲解和讨论相结合的方式进行教学使用图片和示意图帮助学生理解节能与环保的意义和措施8.4 教学评估通过小组讨论和问答方式评估学生对燃油供给系统节能与环保意义的理解和掌握程度第九章：燃油供给系统的实例分析9.1 教学目标了解燃油供给系统的实际应用案例掌握燃油供给系统故障的解决方法9.2 教学内容燃油供给系统的实际应用案例：不同车型燃油供给系统的结构与工作原理故障的解决方法：故障诊断、排除、维修案例分析：针对具体车型进行燃油供给系统故障的实例分析9.3 教学方法采用案例分析和实际操作相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握实例分析的方法9.4 教学评估通过实际操作和问答方式评估学生对燃油供给系统实例分析方法的掌握程度第十章：燃油供给系统的未来发展趋势10.1 教学目标了解燃油供给系统的未来发展趋势掌握新型燃油供给系统的技术特点10.2 教学内容燃油供给系统的未来发展趋势：电气化、智能化、高效节能新型燃油供给系统的技术特点：电子控制燃油喷射系统、直喷技术、混合动力系统未来发展趋势的影响：对汽车行业、环境、消费者等方面的影响10.3 教学方法采用讲解和讨论相结合的方式进行教学使用图片和示意图帮助学生理解未来发展趋势和新型技术特点10.4 教学评估通过小组讨论和问答方式评估学生对燃油供给系统未来发展趋势的理解和掌握程度重点和难点解析重点环节一：燃油供给系统的作用和组成需要重点关注的原因：理解燃油供给系统的基本作用和组成是学习后续章节的基础。

柴油机燃油系统试题答案一、选择题1. 柴油机燃油系统中，燃油泵的主要作用是什么？A. 提高燃油压力B. 过滤杂质C. 调节燃油流量D. 雾化燃油答案：A2. 喷油器的喷油角度和喷油量是如何控制的？A. 由凸轮轴控制B. 由调速器控制C. 由燃油泵控制D. 由发动机控制单元（ECU）控制答案：A3. 柴油机高压油泵的作用是什么？A. 将低压燃油提升为高压燃油B. 保证燃油供应的连续性C. 调节燃油的喷射时机D. 过滤燃油中的杂质答案：A4. 柴油机燃油系统中，燃油滤清器的主要作用是什么？A. 提高燃油压力B. 过滤燃油中的杂质C. 调节燃油流量D. 雾化燃油答案：B5. 柴油机燃油系统中，喷油提前角的调整对发动机性能有何影响？A. 可以提高发动机的功率和效率B. 可以降低发动机的排放污染C. 可以减少发动机的噪音和振动D. 所有以上选项答案：D二、填空题1. 柴油机燃油系统中，燃油从油箱到喷油器的流动路径依次经过________、________、________和________。

答案：燃油滤清器、燃油泵、高压油泵、喷油器2. 柴油机的喷油量主要由________和________决定。

答案：喷油器的喷孔尺寸、喷油压力3. 燃油系统中的调速器主要用于控制________和________，以保证发动机在不同工况下的稳定运行。

答案：燃油供给量、发动机转速三、简答题1. 请简述柴油机燃油系统的基本组成和工作原理。

答：柴油机燃油系统主要由油箱、燃油滤清器、燃油泵、高压油泵、喷油器和调速器等组成。

其工作原理是：燃油从油箱经过滤清器除去杂质后，被燃油泵提升压力，再通过高压油泵进一步加压，最终通过喷油器以雾化的形式喷入燃烧室，在高压和高温的条件下与空气混合燃烧，推动活塞运动，完成动力输出。

2. 柴油机燃油系统中，为什么要设置燃油滤清器？答：燃油滤清器的作用是过滤掉燃油中的杂质和颗粒物，防止这些杂质进入高压油泵和喷油器，从而避免喷油器堵塞和高压油泵磨损，确保燃油系统的正常工作和发动机的长期稳定运行。
