大功率电源方案

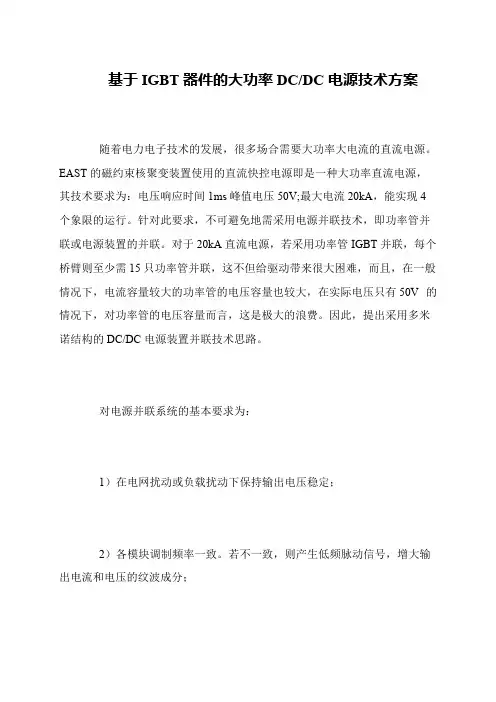

基于IGBT器件的大功率DC/DC电源技术方案

随着电力电子技术的发展，很多场合需要大功率大电流的直流电源。

EAST的磁约束核聚变装置使用的直流快控电源即是一种大功率直流电源，

其技术要求为：电压响应时间1ms峰值电压50V;最大电流20kA，能实现4

个象限的运行。针对此要求，不可避免地需采用电源并联技术，即功率管并

联或电源装置的并联。对于20kA直流电源，若采用功率管IGBT并联，每个

桥臂则至少需15只功率管并联，这不但给驱动带来很大困难，而且，在一般

情况下，电流容量较大的功率管的电压容量也较大，在实际电压只有50V 的

情况下，对功率管的电压容量而言，这是极大的浪费。因此，提出采用多米

诺结构的DC/DC电源装置并联技术思路。 

对电源并联系统的基本要求为：

1）在电网扰动或负载扰动下保持输出电压稳定；

2）各模块调制频率一致。若不一致，则产生低频脉动信号，增大输

出电流和电压的纹波成分； 

大功率开关电源拓扑

大功率开关电源通常采用多种拓扑结构，以满足不同的应用需求。其中比较常见的包括单端降压拓扑、双向变换拓扑和桥式全桥拓扑。

首先，单端降压拓扑是一种常见的大功率开关电源拓扑结构。它通过开关管控制输入电压的通断，然后通过输出电感和电容进行滤波，从而实现对输出电压的调节和稳定。这种拓扑结构适用于需要从高电压转换到低电压的场合，例如电源适配器和电动汽车充电器等。

其次，双向变换拓扑是另一种常见的大功率开关电源拓扑结构。它可以实现双向能量转换，既可以将直流电转换为交流电，也可以将交流电转换为直流电。这种拓扑结构适用于需要实现能量的双向传输的场合，例如电动汽车充电桩和光伏逆变器等。

最后，桥式全桥拓扑是一种适用于大功率开关电源的拓扑结构。它通过四个开关管和一个输出变压器构成一个全桥结构，可以实现对输入电压的高效变换和输出电压的稳定调节。这种拓扑结构适用于需要高功率密度和高效率的场合，例如工业变频电源和电力电子设备等。

总的来说，大功率开关电源拓扑结构多样，选择合适的拓扑结构需要根据具体的应用需求和性能要求进行综合考虑，以实现高效、稳定和可靠的能量转换和调节。

一种大功率可调开关电源的设计方案

设计方案：大功率可调开关电源

一、方案描述

本设计方案旨在实现大功率可调开关电源的设计。开关电源是一种稳定的直流电源，通过调节开关器件的导通和截断来实现输出电压的调节。本方案将采用开关电源的基本原理，并添加一些改进措施，以提高其功率和可调性。

二、关键技术和参数选择

1.输入电压范围：220VAC

2.输出电压范围：可调0-60VDC（以60V为例）

3.输出电流范围：可调0-20A（以20A为例）

4.输出功率：最大功率为1200W

5.开关频率：采用高频开关，例如50kHz

6.转换效率：高效转换，目标设定在90%以上

三、设计流程

1.输入电路设计：

a.采用220VAC输入，通过整流电路将输入电压转变为整流波形。

b.通过滤波电路对输入电压进行滤波，去除高频杂波和纹波。

2.控制电路设计： a.采用微控制器或专用的开关电源控制IC来实现对开关管的控制和保护功能。

b.设计反馈电路，实时监测输出电压和电流，并通过控制电路对其进行调节。

3.开关电路设计：

a.选择适当的功率开关管、二极管和电容，以满足最大输出功率和高效转换的要求。

b.设计恰当的开关电路拓扑结构，如半桥、全桥等，以提高功率密度和性能。

4.输出电路设计：

a.通过输出变压器降低输出电压并提高输出电流。

b.根据输出电流的需求选择合适的电感和电容进行滤波和稳压。

5.保护电路设计：

a.设置过载保护，当输出电流超过设定值时，自动切断开关管的导通。

b.设置过温保护，当开关管温度达到设定值时，自动切断开关管的导通。

6.效率改进措施：

a.选择高效的开关器件，减小开关管的导通和截断过程中的能量损耗。

b.优化电路结构和参数，减小电源电路的损耗和杂散产生。

7.调试和优化： a.进行原理性实验，验证电路的基本工作原理和性能。

b.对电路进行稳定性和可靠性的测试，确定电路在不同负载下的性能。

四、预期效果

引言

大功率线性方案是指针对高功率需求的电子设备，通过线性电路设计和优化，以提供稳定的电流和电压输出。本文将介绍大功率线性方案的背景及其在实际应用中的一些重要设计考虑。

背景

随着现代电子设备的普及和复杂性的增加，对大功率的需求也不断增加。一些场景，如高保真音频设备、高性能放大器和通信基站，需要大功率的电源输出来驱动它们的正常运行。传统的线性电源方案由于其稳定性和可靠性，成为满足这些需求的首选方案。

设计考虑

1. 功率放大器的选择

大功率线性方案的关键之一是正确选择适用的功率放大器。功率放大器应具备高效率和高功率输出的特点，以确保在高负载下提供稳定的电源输出。常见的功率放大器包括晶体管放大器、MOSFET放大器和IGBT放大器。

2. 稳压和过流保护

在大功率线性方案中，稳压和过流保护是不可或缺的功能。稳压电路可以确保稳定的电压输出，即使在负载变化和电网波动的情况下也能保持恒定。过流保护机制可以防止电路过载时产生的损坏。常用的稳压和过流保护技术包括负反馈控制、电流传感器和过流保护芯片的应用。

3. 散热系统设计

大功率线性方案中，功率放大器和稳压电路的高功率输出常会导致发热问题。为了保持电路的稳定性和可靠性，散热系统设计至关重要。散热器的选择、散热风扇的安装以及热传导材料的选用都需要仔细考虑，以确保系统能够在高功率输出下保持正常工作温度。

4. 输入滤波和输出滤波

输入滤波和输出滤波在大功率线性方案中起到关键作用。输入滤波电路可以防止干扰信号和电源噪声通过电源线进入系统。输出滤波电路则可以消除输出信号中的噪声和杂波，提供干净的电源输出。常见的滤波器包括低通滤波器和陷波滤波器。

主要应用

大功率线性方案在各种领域中得到了广泛应用。

1. 高保真音频设备

大功率线性方案在高保真音频设备中被广泛使用，如功率放大器和音响系统。它们能够提供高质量的音频输出，保证音乐的准确再现和细节还原。 2. 通信基站
