CAD二次开发之图形数据库解析

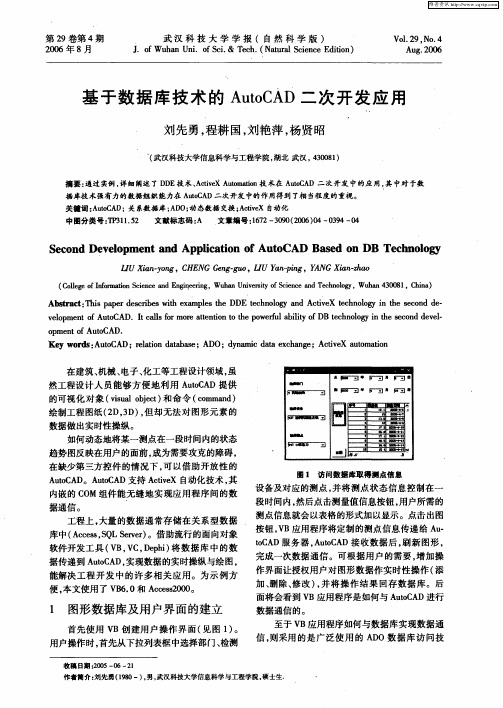

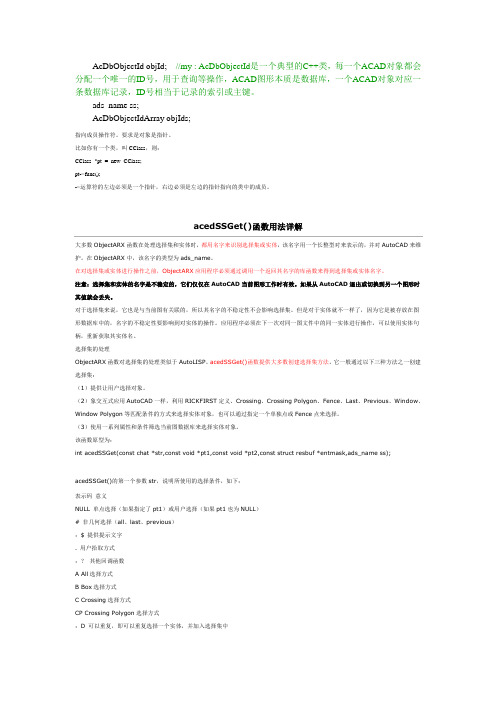

AcDbObjectId objId; //my : AcDbObjectId是一个典型的C++类，每一个ACAD对象都会分配一个唯一的ID号，用于查询等操作，ACAD图形本质是数据库，一个ACAD对象对应一条数据库记录，ID号相当于记录的索引或主键。

ads_name ss;AcDbObjectIdArray objIds;指向成员操作符。

要求是对象是指针。

比如你有一个类，叫CClass，则：CClass *pt = new CClass;pt->func();->运算符的左边必须是一个指针，右边必须是左边的指针指向的类中的成员。

acedSSGet()函数用法详解大多数O bjec tARX函数在处理选择集和实体时，都用名字来识别选择集或实体，该名字用一个长整型对来表示的，并对A utoCAD来维护。

在O bjec tARX中，该名字的类型为ads_name。

在对选择集或实体进行操作之前，O bjec tARX应用程序必须通过调用一个返回其名字的库函数来得到选择集或实体名字。

注意：选择集和实体的名字是不稳定的，它们仅仅在AutoCAD当前图形工作时有效。

如果从AutoCAD退出或切换到另一个图形时其值就会丢失。

对于选择集来说，它也是与当前图有关联的，所以其名字的不稳定性不会影响选择集。

但是对于实体就不一样了，因为它是被存放在图形数据库中的，名字的不稳定性要影响到对实体的操作。

应用程序必须在下一次对同一图文件中的同一实体进行操作，可以使用实体句柄，重新获取其实体名。

选择集的处理ObjectARX函数对选择集的处理类似于A utoLI SP。

acedSSGet()函数提供大多数创建选择集方法。

它一般通过以下三种方法之一创建选择集：（1）提供让用户选择对象。

（2）象交互式应用A utoCAD一样，利用RICKFIRST定义、C rossing、C ross ing P olygon、Fence、Las t、P revious、Window、Window Polygon等匹配条件的方式来选择实体对象，也可以通过指定一个单独点或Fenc e点来选择。

cad二次开发里dbobjectcollection的类解释摘要：1.概述CAD二次开发的重要性2.介绍DBObjectCollection类的作用3.DBObjectCollection类的特点和优势4.如何使用DBObjectCollection类进行二次开发5.实际应用案例分享6.总结与展望正文：【概述CAD二次开发的重要性】在现代工程设计领域，计算机辅助设计（CAD）已经成为不可或缺的工具。

随着技术的不断发展，CAD软件的功能日益丰富，用户需求不断增长。

为了满足这些需求，CAD二次开发应运而生。

二次开发指的是在原有CAD软件基础上，通过编程技术扩展和优化其功能，使之更贴近用户需求。

在这个过程中，DBObjectCollection类起到了关键作用。

【介绍DBObjectCollection类的作用】DBObjectCollection类是大多数CAD软件中的一个重要组成部分，它用于管理和操作图纸中的数据库对象。

简单来说，DBObjectCollection类是一个容器，可以存储、组织和操作CAD图纸中的各种对象，如线段、多边形、文本等。

通过使用DBObjectCollection类，开发者可以更方便地处理图纸中的数据，提高二次开发的效率。

【DBObjectCollection类的特点和优势】1.集中管理：DBObjectCollection类将图纸中的各种对象集中管理，方便开发者统一操作和处理。

2.易于扩展：DBObjectCollection类可以轻松地与其他类和模块结合，为开发者提供更多扩展功能的机会。

3.高效性能：DBObjectCollection类具有较高的性能，可以在不影响软件运行速度的前提下，处理大量数据。

4.跨平台兼容：DBObjectCollection类具有良好的平台兼容性，可以在不同操作系统和硬件环境下使用。

【如何使用DBObjectCollection类进行二次开发】在使用DBObjectCollection类进行二次开发时，首先需要了解其属性和方法。

cad二次开发里dbobjectcollection的类解释-回复CAD二次开发里的DBObjectCollection类解释在CAD（计算机辅助设计）二次开发中，DBOBjectCollection（数据库对象集合）类是一个常用的类，它用于管理和操作CAD文件中的多个对象。

在本文中，我们将详细介绍DBObjectCollection类的功能和用法。

1. DBObjectCollection类的概述DBObjectCollection类是AutoCAD平台中的一个基础类，它是一个可枚举的集合类，用于存储和管理CAD文件中的各种对象，如线、圆、多边形等。

该类提供了一些常用的方法和属性，以便我们对这些对象进行添加、删除、修改和查询等操作。

2. DBObjectCollection类的使用要使用DBObjectCollection类，首先需要获取一个DBObjectCollection对象的实例。

一般情况下，我们可以通过打开一个CAD文件或者创建一个新的CAD文档来获取该对象的实例。

下面是获取DBObjectCollection对象的实例的示例代码：c#Database database = new Database(); 创建一个新的CAD文档DBObjectCollection collection = database.ObjectCollection; 获取DBObjectCollection对象的实例3. DBObjectCollection类的常用方法DBObjectCollection类提供了一些常用的方法，以下是其中的一些方法及其功能解释：- Add方法：将一个对象添加到集合中。

- Remove方法：从集合中移除指定的对象。

- Clear方法：清空集合中所有的对象。

- Contains方法：判断集合中是否包含指定的对象。

- Count属性：获取集合中对象的数量。

- GetEnumerator方法：返回一个用于遍历集合的枚举器。

cad二次开发里dbobjectcollection的类解释-回复dbobjectcollection是CAD二次开发中的一个类，用于管理CAD图形对象集合。

它提供了一系列方法和属性，可以方便地进行图形对象的遍历、查询、添加、删除等操作。

在本文中，我们将详细解释dbobjectcollection 类的使用方法和常见应用场景。

首先，让我们来了解一下dbobjectcollection类的一些基本概念。

在CAD 中，每个图形对象都可以被看作是一个dbobject，例如线、圆等等。

而dbobjectcollection则是这些dbobject的容器，通过dbobjectcollection可以对这些图形对象进行集中管理。

在不同的CAD 软件中，dbobjectcollection可能会有不同的名称，比如AutoCAD中的BlockTable、LayerTable等等，但其基本功能和使用方法都是相似的。

在CAD二次开发中，dbobjectcollection类是非常常用的，因为它提供了很多便捷的方法来操作图形对象。

下面，我将逐步详细介绍dbobjectcollection类的各个方面。

1. 构造函数：当创建一个dbobjectcollection对象时，可以使用不同的构造函数来初始化集合。

例如，可以通过dbobjectcollection构造函数创建一个空集合，或者使用已有的dbobjectcollection对象来创建一个新集合。

这个构造函数通常会接收一个CAD数据库对象作为参数，以便初始化对象集合。

2. 遍历集合：使用foreach循环可以方便地遍历dbobjectcollection中的每个元素，即每个dbobject对象。

这样，我们就可以逐一处理集合中的每个图形对象，例如进行属性查询、数据处理等操作。

遍历集合时可以使用LINQ等语法来进行更灵活的查询和筛选操作。

3. 添加和删除对象：dbobjectcollection类提供了一些方法来添加和删除图形对象。

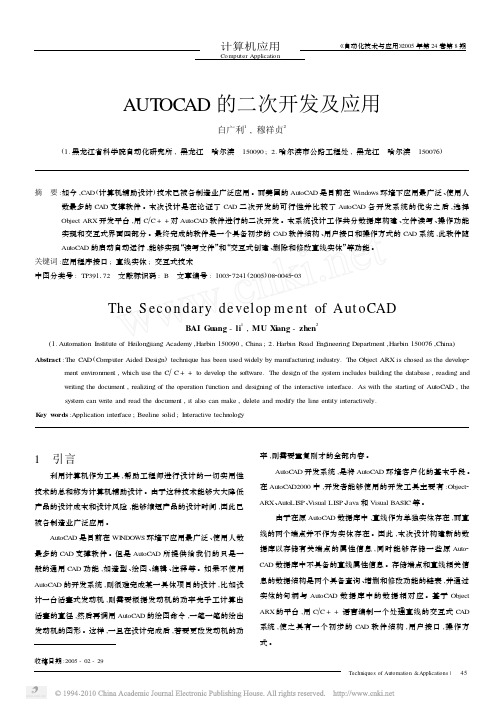

计算机应用Computer Application《自动化技术与应用》2005年第24卷第8期AUT OCAD的二次开发及应用白广利1,穆祥贞2(1.黑龙江省科学院自动化研究所,黑龙江　哈尔滨　150090; 2.哈尔滨市公路工程处,黑龙江　哈尔滨　150076)摘要:如今,C AD(计算机辅助设计)技术已被各制造业广泛应用。

而美国的AutoC AD是目前在Windows环境下应用最广泛、使用人数最多的C AD支撑软件。

本次设计是在论证了C AD二次开发的可行性并比较了AutoC AD各开发系统的优劣之后,选择Object ARX开发平台,用CΠC++对AutoC AD软件进行的二次开发。

本系统设计工作共分数据库构建、文件读写、操作功能实现和交互式界面四部分。

最终完成的软件是一个具备初步的C AD软件结构、用户接口和操作方式的C AD系统,此软件随AutoC AD的启动自动运行,能够实现“读写文件”和“交互式创建、删除和修改直线实体”等功能。

关键词:应用程序接口;直线实体;交互式技术中图分类号:TP391172　文献标识码:B　文章编号:100327241(2005)0820045203The S ec o n dary de velop m e nt of Aut oCADBAI G uang-li1,MU Xiang-zhen2(1.Automation Institute of Heilongjiang Academy,Harbin150090,China;2.Harbin R oad Engineering Department,Harbin150076,China) Abstract:The C AD(C om puter Aided Design)technique has been used widely by manu facturing industry.The Object ARX is chosed as the develop2 ment environment,which use the CΠC++to develop the s oftware.The design of the system includes building the database,reading and writing the document,realizing of the operation function and designing of the interactive inter face.As with the starting of AutoC AD,the system can write and read the document,it als o can make,delete and m odify the line entity interactively.K ey w ords:Application inter face;Beeline s olid;Interactive technology1　引言利用计算机作为工具,帮助工程师进行设计的一切实用性技术的总和称为计算机辅助设计。
