集成铝扣板吊顶工程施工工艺

铝扣板集成吊顶施工工艺

1、放线

放线时需让现场分包相关人员配合项目部工长进行仔细核对，三亚万达逸林员工餐厅、财务办公室等房间出现实际标高低于图纸设计标高，也就避免了后期吊顶龙骨施工时拆改。放线时先用红外线仪器在房间内每个墙（柱）

角上点出水平点（若墙体较长，也应适当标注几个点），弹出标高线（标高线距地面一般为500 mm或者1000mm），也就是咱们经常说的五零线、一米线，从标高线量至吊顶设计高度加上0.5-0.8mm（一层铝扣板的厚度，看你现场用多厚的铝扣板），也可以忽略不计。然后用墨斗线沿墙（柱）弹出水准线，就是吊顶副龙骨（三角龙骨）的下边线。同时，按吊顶平面图排版布置图，在房间顶板弹出主龙骨的位置。主龙骨能应从吊顶中心向两边分，最大间距不能超过1000 mm，并标出吊杆的固定点，吊杆的固定点间距900-1000 mm。如遇到有梁和其他管道导致固定点大于设计和规程要求，应增加吊杆的固定点。吊顶高度线弹好之后需施工员仔细核对，以免出现较大误差，水平允许偏差不能超过±5mm。

2、固定吊挂件

由于铝扣板可拆卸，一般为不上人的吊顶，吊杆长度要是小于1000 mm，可以采用Φ6的吊杆，如果大于1000 mm，要用Φ8的吊杆，还应设置反向支撑，再就是吊杆应拉直，三亚万达项目逸林一层办公区由于吊筋过长且未拉直导致铝扣板因作用力不均匀，经常出现铝扣板起翘并偶尔脱落现场，维修时较为麻烦。再就是安装吊杆前应涂刷防锈漆，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。另外，当吊杆的杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满。吊杆距主龙骨端部距离不得超过300 mm，否则应增加吊杆。吊顶灯具、风口及检修口等应设附加吊杆，以上几点现场施工员要多注意检查，以免后期再整改拆卸。

3、安装边龙骨

沿墙（柱）上的水平龙骨线把L形角铝用自攻螺丝固定在预埋木砖上；三亚万达全部为混凝土墙（柱），用射钉固定即可，射钉间距不能大于吊顶副龙骨的间距。L型龙骨的作用是吊顶边缘部位的封口，它的常用规格为25*25mm

铝扣板吊顶工程

1、施工准备

1.1、作业条件

1.1.1、安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种照明孔口的位置。

1.1.2、顶棚罩面板安装前，应作完墙、地湿作业工程项目。

1.1.3、搭好顶棚施工操作平台架子。

1.1.4、轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口进行构造处理，经鉴定后再大面积施工。

1.2、材料准备

1.2.1、铝合金方板板材、龙骨、吊杆等。

1.3、施工机具

1.3.1冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等

2.质量要求

2.1暗龙骨吊顶工程

质量要求符合《建筑装饰装修工程质量验收规范》(GB350210—2001)的规定。

表2－1

项 序 检查项目 允许偏差或允许值

主1 标高、尺寸、起拱、造型 第6.2.2条 控项目 2 饰面材料 第6.2.3条

3 吊杆、龙骨、饰面材料安装 第6.2.4条

4 吊杆、龙骨材质、间距及连接方式 第6.2.5条

5 板面接缝 第6.2.6条

一般项目 1 材料表面质量 第6.2.7条

2 灯具等设备 第6.2.8条

3 龙骨、吊杆接缝 第6.2.9条

4 填充材料 第6.2.10条

5 允许偏差(mm) 项目 纸面石膏板 金属板 矿棉板 木板、塑料板、格栅

表面平整度 3 2 2 2

接缝直线度 3 1.5 3 3

接缝高低差 1 1 1.5 1

2.2、明龙骨吊顶工程

质量要求符合《建筑装饰装修工程质量验收规范》(GB50210—2001)的规定。

表2—2

项 序 检查项目 允许偏差或允许值 主控项目 1 吊顶标高、尺寸、起拱及造型 第6.3.2条

2 饰面材料 第6.3.3条

3 饰面材料安装 第6.3.4条

4 吊杆、龙骨材质 第6.3.5条

5 吊杆、龙骨安装 第6.3.6条

一般项目 1 饰面材料表面质量 第6.3.7条

2 灯具等设备 第6.3.8条

1、材料的选用

(1)铝扣板的型号、规格、和色泽应符合实际要求，应有产品合格证书。

(2)铝扣板的表面应平整、不翘角、边缘平齐、无破损。

2、施工工艺

(1)根据吊顶的设计标高在四周墙上弹线，弹线应清楚，位置准确，其水平允许偏差±5mm。

(2)沿标高线固定角铝，角铝的作用是吊顶边缘部位的封口，角铝常用规格为25*25mm，其色泽应与铝合金面板相同，角铝多用水泥钉固定在墙柱上。

(3)确定龙骨位置线，因为每块铝合金块板都是已成型饰面板，一般不能再切割分块，为了保证吊顶饰面的完整性和安装可靠性，需要根据铝合金的尺寸规格，以及吊顶的面积尺寸来安排吊顶骨架的结构尺寸。对铝合金方块板饰面的基本布置是：板块组合要完整，四围留边时，留边的四周要对称均匀，将安排布置好的龙骨架位置线画在标高线的上边。

(4)主龙骨吊点间距，按设计推荐系列选择，中间部分应起拱，龙骨起拱高度不小于房间面跨度的1/200。主龙骨安装后应及时校正位置及高度。要控制龙骨架的平整，首先应拉出纵横向的标高控制线，从一端开始，一边安装一边调整吊杆的悬吊高度。待大面平整后，再对一些有弯曲翘边的单条龙骨进行调整，直至平整符合要求为止。

(5)吊杆应通直并有足够的承载力。当吊杆需接长时，必须搭接焊牢，焊缝均匀饱满。进行防锈处理，吊杆距主龙骨端部不得超过300mm，否则应增设吊杆，以免主龙骨下坠，次龙骨(中龙骨或小龙骨下同)应紧贴主龙骨安装。

(6)全面校正主、次龙骨的位置及水平度。连接件应错位安装，检查安装好的吊顶骨架，应牢固可靠，符合有关规范后方可进行下一步施工。

(7)安装铝扣板时，应把次骨调直。扣板应平整，不得翘曲，吊顶平面平整误差不得超过5mm。

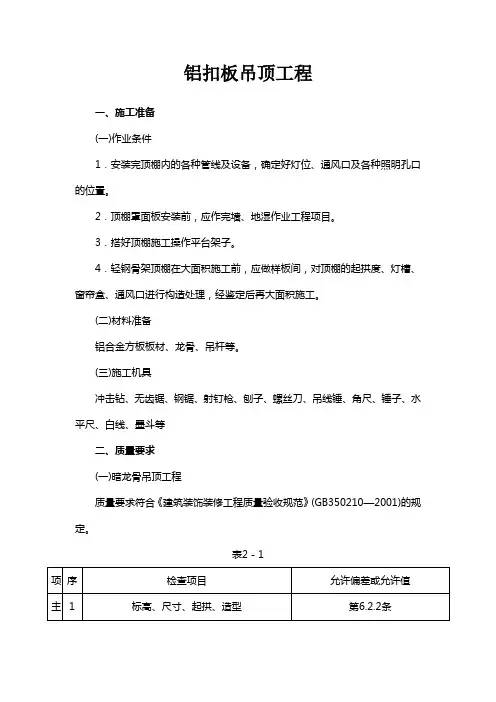

铝扣板吊顶工程

一、施工准备

(一)作业条件

1．安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种照明孔口的位置。

2．顶棚罩面板安装前，应作完墙、地湿作业工程项目。

3．搭好顶棚施工操作平台架子。

4．轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口进行构造处理，经鉴定后再大面积施工。

(二)材料准备

铝合金方板板材、龙骨、吊杆等。

(三)施工机具

冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等

二、质量要求

(一)暗龙骨吊顶工程

质量要求符合《建筑装饰装修工程质量验收规范》(GB350210—2001)的规定。

表2－1

项 序 检查项目 允许偏差或允许值

主1 标高、尺寸、起拱、造型 第6.2.2条 控项目 2 饰面材料 第6.2.3条

3 吊杆、龙骨、饰面材料安装 第6.2.4条

4 吊杆、龙骨材质、间距及连接方式 第6.2.5条

5 石膏板接缝 第6.2.6条

一般项目 1 材料表面质量 第6.2.7条

2 灯具等设备 第6.2.8条

3 龙骨、吊杆接缝 第6.2.9条

4 填充材料 第6.2.10条

5 允许偏差(mm) 项目 纸面石膏板 金属板 矿棉板 木板、塑料板、格栅

表面平整度 3 2 2 2

接缝直线度 3 1.5 3 3

接缝高低差 1 1 1.5 1

(二)明龙骨吊顶工程

质量要求符合《建筑装饰装修工程质量验收规范》(GB50210—2001)的规定。

表2—2

项 序 检查项目 允许偏差或允许值

主控项目 1 吊顶标高、尺寸、起拱及造型 第6.3.2条

2 饰面材料 第6.3.3条

3 饰面材料安装 第6.3.4条

4 吊杆、龙骨材质 第6.3.5条 5 吊杆、龙骨安装 第6.3.6条

一般项目 1 饰面材料表面质量 第6.3.7条

2 灯具等设备 第6.3.8条

3 龙骨接缝 第6.3.9条
