c30P6抗渗混凝土配合比设计

目 录

一、设计依据

二、初步配合比的计算

三、基准配合比的确定

四、实验室配合比的确定

五、混凝土拌合方法步骤

六、坍落度实验步骤

七、混凝土表观密度的测定实验

八、混凝土立方体抗压强度试验

一、设计依据

设计要求：某工程现浇钢筋混凝土梁（不受雨雪影响），混凝土设计强度等级为C30，施工要求坍落度为35-50mm，施工单位的强度标准差为5.0MPa，参赛作品统一为150mm×150mm×150mm 的三个立方体试块，施工单位无历史统计资料。

所用原材料为：

水泥：42.5级普通水泥，实测28d抗压强度cef＝48.0MPa，密度c＝3.103cmg；

砂子：中砂，密度s＝2.603cmg；

石子：碎石，密度g＝2.703cmg，最大粒径mD＝40mm；

水：自来水。

二、初步配合比的计算

1. 确定混凝土强度

2. 确定初步水灰比

3. 确定单位用水量

4. 计算单位水泥用量

5. 砂率的选定

6. 计算单位粗、细集料用量

通过以上六个步骤计算，可将水泥粗集料、细基料的用量全部求出，得到初步配合比。最后确定初步配合比为：C0： S0 ：G0 ，W0/C0

㈠确定混凝土试配强度0.cuf

0.cuf=kcuf.+t=(30+1.645×5)MPa=38.23MPa

式中：0.cuf——混凝土配置强度（MPa）；

kcuf.——混凝土立方体抗压强度标准；

——由施工单位质量管理水平确定的混凝土强度标准（MPa）；

t——强度保证率系数，当强度保证率为95%时，取值为1.645。

㈡确定初步水灰比W/C

根据保罗米公式，按下列计算水灰比：

)(0.BWCAffcecu

回归系数A、B选用

集料类别

回归系数

碎石

卵石 集料类别

回归系数

碎石

卵石

A 0.46 0.48 B 0.07 0.33

粗骨料为碎石 故取：A=0.46 ; B=0.07; 而MPafce0.48

岱山县衢山岛枕头山至潮头门公路工程

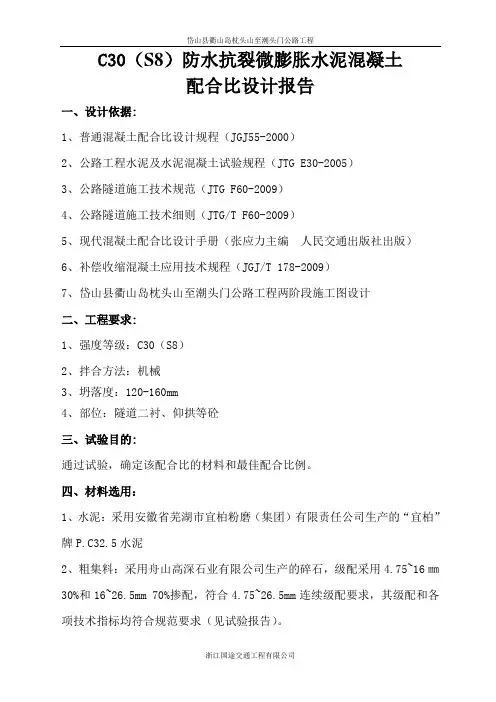

浙江国途交通工程有限公司 C30（S8）防水抗裂微膨胀水泥混凝土

配合比设计报告

一、设计依据:

1、普通混凝土配合比设计规程（JGJ55-2000）

2、公路工程水泥及水泥混凝土试验规程（JTG E30-2005）

3、公路隧道施工技术规范（JTG F60-2009）

4、公路隧道施工技术细则（JTG/T F60-2009）

5、现代混凝土配合比设计手册（张应力主编 人民交通出版社出版）

6、补偿收缩混凝土应用技术规程（JGJ/T 178-2009）

7、岱山县衢山岛枕头山至潮头门公路工程两阶段施工图设计

二、工程要求:

1、强度等级：C30（S8）

2、拌合方法：机械

3、坍落度：120-160mm

4、部位：隧道二衬、仰拱等砼

三、试验目的:

通过试验，确定该配合比的材料和最佳配合比例。

四、材料选用：

1、水泥：采用安徽省芜湖市宜柏粉磨（集团）有限责任公司生产的“宜柏”牌P.C32.5水泥

2、粗集料：采用舟山高深石业有限公司生产的碎石，级配采用4.75~16㎜30%和16~26.5mm 70%掺配，符合4.75~26.5mm连续级配要求，其级配和各项技术指标均符合规范要求（见试验报告）。 岱山县衢山岛枕头山至潮头门公路工程

浙江国途交通工程有限公司 3、细集料：采用衢山淡化砂，Mx=2.55，通过该砂各项技术指标测定，均满足C30砼用砂要求（见试验报告）。

4、水：自然水，符合砼用水要求。

5、高效减水剂：采用武汉武钢实业浩源化工有限公司生产的“浩源”牌FDN-1型高效减水剂。（掺量为0.9%）

6、膨胀剂：采用巢湖亨通建材有限公司生产的“石力”牌UEA型膨胀剂。（掺量为10%）

五、材料要求:

根据技术规范，C30砼的材料应符合下列要求。

1、粗集料：碎石

①、粗集料的技术要求：

项目(混凝土强度等级) 规范要求 试验结果

石料压碎指标值 ＜20% 8.0%

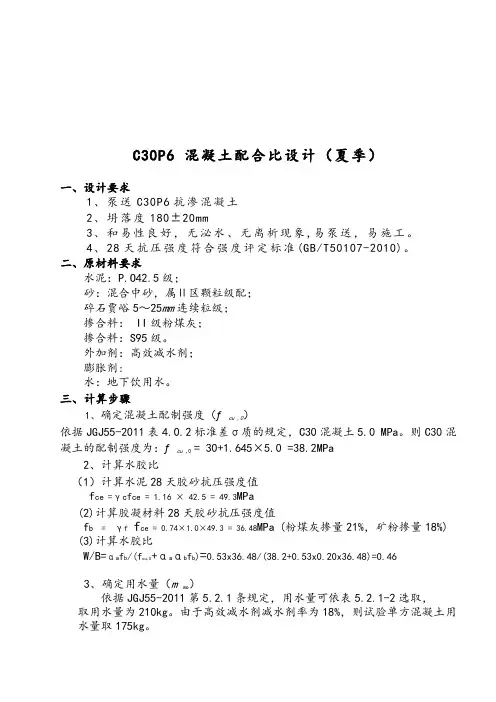

C30P6 混凝土配合比设计（夏季）

一、设计要求

1、泵送C30P6抗渗混凝土

2、坍落度180±20mm

3、和易性良好，无泌水、无离析现象,易泵送，易施工。

4、28天抗压强度符合强度评定标准(GB/T50107-2010)。

二、原材料要求

水泥：P.O42.5级；

砂：混合中砂，属Ⅱ区颗粒级配；

碎石贾峪5～25mm连续粒级；

掺合料： II级粉煤灰；

掺合料：S95级。

外加剂：高效减水剂；

膨胀剂:

水：地下饮用水。

三、 计算步骤

1、确定混凝土配制强度（ƒcu ,0）

依据JGJ55-2011表4.0.2标准差σ质的规定，C30混凝土5.0 MPa。则C30混凝土的配制强度为：ƒcu ,0 = 30+1.645×5.0 =38.2MPa

2、计算水胶比

（1）计算水泥28天胶砂抗压强度值

fce =γcfce = 1.16 × 42.5 = 49.3MPa

(2)计算胶凝材料28天胶砂抗压强度值

fb = γf fce = 0.74×1.0×49.3 = 36.48MPa (粉煤灰掺量21%，矿粉掺量18%)

(3)计算水胶比

W/B=αafb/(fcu,0+αaαbfb)=0.53x36.48/(38.2+0.53x0.20x36.48)=0.46

3、确定用水量（m wo）

依据JGJ55-2011第5.2.1条规定，用水量可依表5.2.1-2选取，

取用水量为210kg。由于高效减水剂减水剂率为18%，则试验单方混凝土用水量取175kg。

4、确定胶凝材料用量

mbo =175/0.46=380.4㎏/m3 取值mbo =380㎏/m3

5、确定掺合料用量（m fo）

依据JGJ55-2011表3.0.5-1和5.1.3的规定粉煤灰掺量取21%，

则每立方mfo =380×0.21=79.8㎏/m3 取值mfo=80kg

依据JGJ55-2011表3.0.5-1和5.1.3的规定矿粉掺量取18%，

目 录

一、设计依据

二、初步配合比的计算

三、基准配合比的确定

四、实验室配合比的确定

五、混凝土拌合方法步骤

六、坍落度实验步骤

七、混凝土表观密度的测定实验

八、混凝土立方体抗压强度试验

一、设计依据

设计要求：某工程现浇钢筋混凝土梁（不受雨雪影响），混凝土设计强度等级为C30，施工要求坍落度为35-50mm，施工单位的强度标准差为5.0MPa，参赛作品统一为150mm×150mm×150mm 的三个立方体试块，施工单位无历史统计资料。

所用原材料为：

水泥：42.5级普通水泥，实测28d抗压强度cef＝48.0MPa，密度c＝3.103cmg；

砂子：中砂，密度s＝2.603cmg；

石子：碎石，密度g＝2.703cmg，最大粒径mD＝40mm；

水：自来水。

二、初步配合比的计算

1. 确定混凝土强度

2. 确定初步水灰比

3. 确定单位用水量

4. 计算单位水泥用量

5. 砂率的选定

6. 计算单位粗、细集料用量

通过以上六个步骤计算，可将水泥粗集料、细基料的用量全部求出，得到初步配合比。最后确定初步配合比为：C0： S0 ：G0 ，W0/C0

㈠确定混凝土试配强度0.cuf

0.cuf=kcuf.+t=(30+1.645×5)MPa=38.23MPa

式中：0.cuf——混凝土配置强度（MPa）；

kcuf.——混凝土立方体抗压强度标准；

——由施工单位质量管理水平确定的混凝土强度标准（MPa）；

t——强度保证率系数，当强度保证率为95%时，取值为1.645。

㈡确定初步水灰比W/C

根据保罗米公式，按下列计算水灰比：

)(0.BWCAffcecu

回归系数A、B选用

集料类别

回归系数

碎石

卵石 集料类别

回归系数

碎石

卵石

A 0.46 0.48 B 0.07 0.33

粗骨料为碎石 故取：A=0.46 ; B=0.07; 而MPafce0.48
