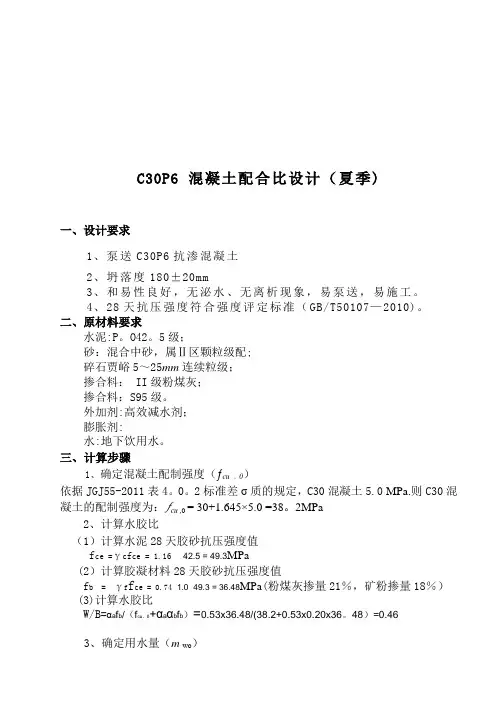

C30P6 混凝土配合比设计（夏季）之青柳念文创作
一、设计要求
1、泵送C30P6抗渗混凝土
2、坍落度180±20mm
3、和易性杰出，无泌水、无离析现象,易泵送，易施工.
4、28天抗压强度符合强度评定尺度(GB/T50107-2010).
二、原资料要求
水泥：P.O42.5级；
砂：混合中砂，属Ⅱ区颗粒级配；
碎石贾峪5～25mm持续粒级；
掺合料： II级粉煤灰；
掺合料：S95级.
外加剂：高效减水剂；
膨胀剂:
水：地下饮用水.
三、 计算步调
1、确定混凝土配制强度（ƒcu ,0）
σ MPa.则C30混凝土的配制强度为：ƒcu ,0 = 30+1.645×5.0 =MPa
2、计算水胶比
（1）计算水泥28天胶砂抗压强度值
fce =γcfce = 1.16 ×MPa
(2)计算胶凝资料28天胶砂抗压强度值
fb = γff××MPa(粉煤灰掺量21%，矿粉掺量18%)
(3)计算水胶比
W/B=αafb/(fcu,0+αaαbfb)=
3、确定用水量（m wo）
依据JGJ55-2011第5.2.1条规定，用水量可依表5.2.1-2选取，
取用水量为210kg.由于高效减水剂减水剂率为18%，则试验单方混凝土用水量取175kg.
4、确定胶凝资料用量
mbo =㎏/m3取值mbo =380㎏/m3
5、确定掺合料用量（mfo）
依据JGJ55-2011表3.0.5-1和5.1.3的规定粉煤灰掺量取21%，
则每立方mfo =380×0.21=㎏/m3取值mfo=80kg
依据JGJ55-2011表3.0.5-1和5.1.3的规定矿粉掺量取18%，
则每立方mfo =380×0.18=㎏/m3 取值mfo=70kg 6、确定水泥用量（mc）
mc =380-80-70=230㎏/m3
7. 计算减水剂用量
选取掺量为%，
得：.ma1 = m bo 19 =㎏/m3
8、计算膨胀剂用量
膨胀剂用量= mboβP=380×6%=23㎏/m3
9、确定掺膨胀剂后胶凝资料用量: mc o=230-230×0.06=216 kg /m3
mfo=80-80×0.06=75 kg /m3
mfo=70-70×0.06=66kg /m3
10、确定砂率
依据JGJ55-2011第5.4.2.3的规定，因使用人工砂，所以砂率取值为45%.
11、计算砂、石用量
采取质量法计算配合比，按下式计算：
mc o+ mfo+m膨 + mgo + mso + mwo + ma1= mcp mso βs = ― × 100% mgo+mso
依据JGJ55-2011第5.5.1的规定，拌合物质量取2400㎏/m3，然后将以上已知数据代入上面两公式后得：
mso = 830㎏/m3；mgo = 1015㎏/m3
通过以上计算，得配合比方下：
四、试配，检验强度
按计算配合比试拌，检验拌合物的和易性、坍落度均知足设计和施工要求.
按JGJ55-2011第6.1.5的规定停止三个分歧的配合比试验，
成果见下表： 水泥
（㎏） 水（㎏） 混合砂（㎏） 5-20mm石子（㎏） 粉煤灰（㎏） 矿粉（㎏） 膨胀剂（㎏） 减水剂（㎏） W/B
216 175 830 1015 75 66 23 五、强度和胶水比关系图
六、确定最终配合比
根据试验成果可知，混凝土拌合物表观密度的校正及综合经济效益评价把序号2的配合比确定为生产施工配合比. 序号 水泥
（㎏） 水（㎏） 混合砂（㎏） 石子5-20mm（㎏） 粉煤灰（㎏） 矿粉（㎏） 膨胀剂（㎏） 减水剂（㎏） W/B B/W βS（%） 拌合物性能 标养28d强度MPa
1 210 175 865 1016 62 50 22 46 符合要求
2 216 175 830 1015 75 66 23 46 符合要求
3 260 175 792 1008 70 68 27 44 符合要求
