PLC原理及应用试卷A

PLC试题

一、判断题（正确的请在括号内打“√”，错误的请在括号内打“×”，每题1分，共30分）

1.>F系列可编程序控制器的输出继电器输出指令用OUT38表示。（ ）

2.>安装前熟悉电气原理图和PLC及有关资料，检查电动机、电气元器件，准备好仪器、仪表、工具和安装材料。并根据电气原理图安装电气管路。（ ）

3.>交磁电机扩大机是一种具有很高放大倍数、较小惯性、高性能、特殊构造的直流发电机。（ √）

4.>阳极不发射电子只吸收来自阴极的电子，管内抽成真空。（√ ）

5.>与整流装置并联的其他负载切断时，或整流装置直流侧快速开关跳闸时，电流上升率变化极大，因而整流变压器产生感应电动势造成的过电压。这种过电压是尖峰电压，常用阻容吸收电路加以保护。（ √）

6.>晶闸管触发电路的触发信号可以是交流、直流信号，也可以是脉冲信号。（√ ）

7.>无源逆变器的电源电压是交流。（ ）

8.>整流状态时整流器将交流电能变成直流电能供给电动机。（√ ）

9.>来自三块KC04触发器13号端子的触发脉冲信号，分别送入KC42的2、4、12端。V1、V2、V3构成与非门电路。只要任何一个触发器有输出，S点就是低电平，V4截止，使V5、V6、V8组成的环形振荡器停振。（ ）

10.>分立元件组成的触发电路，线路复杂且使用元件多。（√ ）

11.>由三极管组成的放大电路，主要作用是将微弱的电信号(电压、电流)放大成为所需要的较强的电信号。（√ ）

12.>电伤伤害是造成触电死亡的主要原因，是最严重的触电事故。（ ）

13.>电动机是使用最普遍的电气设备之一，一般在70%-95%额定负载下运行时，效率最低，功率因数大。（ ）

14.>交流电压的量程有10V，100V，500V，三档。用毕应将万用表的转换开关转到高电压档，以免下次使用不慎而损坏电表。（√ ）

15.>读图的基本步骤有：图样说明，看电路图，看安装接线图。 （√ ）

第一章 PLC的硬件与工作原理

一、填空题

1、PLC主要由 CPU 、 I/O 、 储存器 和 通信模块等 组成。

2、继电器的线圈“断电”时，其常开触点 断开 ，常闭触点

接通 。

3、外部输入电路接通时，对应的过程映像寄输入存器为 ON

状态，梯形图中后者的常开触点 接通 ，常闭触点_断开_。

4、若梯形图中输出Q的线圈“断电”，对应的过程映像输出寄存器为 OFF状态，在修改输出阶段后，继电器型输出模块中对应的硬件继电器的线圈 断电，其常开触点断开，外部负载 不工作 。

5、手持式编程器可以为PLC编写 语句表方式的程序。

6、PLC一般 能 （能，不能）为外部传感器提供24V直流电源。

7、PLC的输出接口类型有 继电器 ， 晶闸管 与 场效应晶体管 。

8、PLC的软件系统可分为 系统程序 和 用户程序 两大部分。

9、 按结构形式分类，PLC可分为__整体_式和_模块_式两种。

10、PLC采用_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查__，通信处理，输入采样，_执行用户程序_和_输出改写_，称为一个扫描周期。

11、将编程器内编写的程序写入PLC时，PLC必须处在_STOP_模式。

二、简答题

1、在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？

2、什么是可编程控制器？它的特点是什么？

3、PLC控制系统与传统的继电器控制系统有何区别？

4、PLC数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？

5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？

7、PLC按I/O点数和结构形式可分为几类？

8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？

三、判断题

1、PLC的输入电路均采用光电耦合隔离方式。（×）

2、CPU224型PLC本机I/O点数为14/10。（√）

PLC原理及应⽤试题库

PLC试题 1

⼀、单项选择题(每⼩题2分，共10分)1.请从下列语句表选项中选择错误的⼀个()。

A. OI I3.2

B. MOV B VW1，SMW0

C. RI Q4.5，3

D. CALL SBR_0

2.请从下列语句表选项中选择错误的⼀个()。

A. NOP12

B. LIFO VB100，AC3

C. END

D. CALL SRB_1

3.请从下列语句表选项中选择错误的⼀个()。

A. SQRT SMD0

B. LDR=VD10,SMD10

C. OW=AC2，2000

D. TON T34，200

4.程序中⼀运⾏就ON的触点为。

A．R9010 B．R9011 C．R9012 D．R9013

5、可编程控制器的最⼩系统⼀般由⼏个主要部分构成。

A. 中央处理单元CPU、存储器、I/O接⼝、定时器／计数器、中断系统等。

B. CPU单元和编程器

C. CPU单元、I/O扩展单元、I／O链接单元、扩展存储器单元及输⼊/输出设备。

D. 中央处理单元CPU、存储器、外部设备接⼝、编程器

⼆、填空题(每空1分，共10分)1.如果加计数器CTU的复位输⼊电路(R)______，计数输⼊电路(CU)由断开变为接通，计数器的当前值加1。当前值达到设定值(PV)时，其常开触点______，常闭触点______。复位输⼊电路(R)______时计数器被复位，复位后其常闭触点______，当前值为______。2.程序运⾏监控可以⽤以下三种⽅法：______、功能块图、______，其中只有______监视可以反映指令的______状态。

三、语句表梯型图相互转换题(共25分)1.请将下列语句表程序转化成梯形图。(7分)

LD I0.0

A I0.1

LD I0.2ONI I0.4

AN I0.3

OLD

=Q0.0

2.请将下列梯形图转化成语句表。(9分)

3.请将下列梯形图转化成语句表。(9分)

四、简答题(共19分)1.简述电机制动的各种⽅法。(5分)

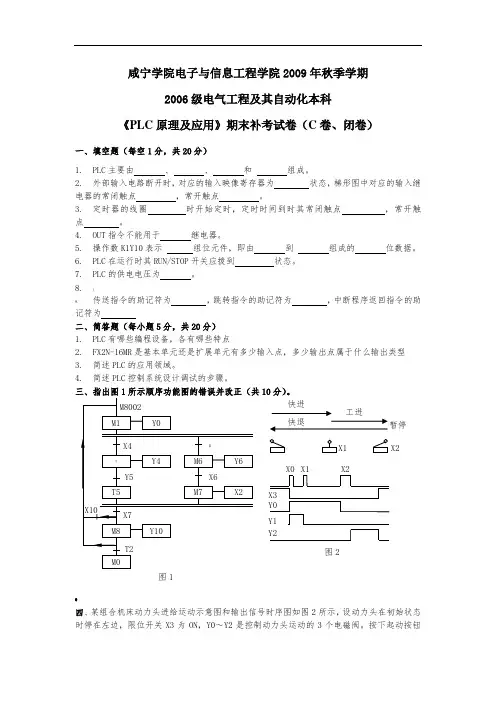

咸宁学院电子与信息工程学院2009年秋季学期

2006级电气工程及其自动化本科

《PLC原理及应用》期末补考试卷（C卷、闭卷）

一、填空题（每空1分，共20分）

1. PLC主要由 、 、 和 组成。

2. 外部输入电路断开时，对应的输入映像寄存器为 状态，梯形图中对应的输入继电器的常闭触点 ，常开触点 。

3. 定时器的线圈 时开始定时，定时时间到时其常闭触点 ，常开触点 。

4. OUT指令不能用于 继电器。

5. 操作数K1Y10表示 组位元件，即由 到 组成的 位数据。

6. PLC在运行时其RUN/STOP开关应拨到 状态。

7. PLC的供电电压为 。

8. (

9. 传送指令的助记符为 ，跳转指令的助记符为 ，中断程序返回指令的助记符为

二、简答题（每小题5分，共20分）

1. PLC有哪些编程设备，各有哪些特点

2. FX2N-16MR是基本单元还是扩展单元有多少输入点，多少输出点属于什么输出类型

3. 简述PLC的应用领域。

4. 简述PLC控制系统设计调试的步骤。

三、指出图1所示顺序功能图的错误并改正（共10分）。

@

四、某组合机床动力头进给运动示意图和输出信号时序图如图2所示，设动力头在初始状态时停在左边，限位开关X3为ON，Y0～Y2是控制动力头运动的3个电磁阀。按下起动按钮快进

工进

快退

暂停

、 X1 X2

X0 X1 X2

X3

Y0

Y1

Y2

图2 M1 M8002

Y0

?

T5

M0 M8 Y4 Y6 M6

X2 M7

Y10 X4 #

Y5 X6

X7 X10

T2

图1

X0后，动力头向右快速进给（简称快进），碰到限位开关X2后变为工作进给（简称工进）。碰到限位开关X1后快速退回（简称快退）,返回初始位置后停止运动。画出PLC的外部接线图和控制系统的顺序功能图。（20分）
