PLC原理及应⽤试题库

PLC试题 1

⼀、单项选择题(每⼩题2分，共10分)1.请从下列语句表选项中选择错误的⼀个()。

A. OI I3.2

B. MOV B VW1，SMW0

C. RI Q4.5，3

D. CALL SBR_0

2.请从下列语句表选项中选择错误的⼀个()。

A. NOP12

B. LIFO VB100，AC3

C. END

D. CALL SRB_1

3.请从下列语句表选项中选择错误的⼀个()。

A. SQRT SMD0

B. LDR=VD10,SMD10

C. OW=AC2，2000

D. TON T34，200

4.程序中⼀运⾏就ON的触点为。

A．R9010 B．R9011 C．R9012 D．R9013

5、可编程控制器的最⼩系统⼀般由⼏个主要部分构成。

A. 中央处理单元CPU、存储器、I/O接⼝、定时器／计数器、中断系统等。

B. CPU单元和编程器

C. CPU单元、I/O扩展单元、I／O链接单元、扩展存储器单元及输⼊/输出设备。

D. 中央处理单元CPU、存储器、外部设备接⼝、编程器

⼆、填空题(每空1分，共10分)1.如果加计数器CTU的复位输⼊电路(R)______，计数输⼊电路(CU)由断开变为接通，计数器的当前值加1。当前值达到设定值(PV)时，其常开触点______，常闭触点______。复位输⼊电路(R)______时计数器被复位，复位后其常闭触点______，当前值为______。2.程序运⾏监控可以⽤以下三种⽅法：______、功能块图、______，其中只有______监视可以反映指令的______状态。

三、语句表梯型图相互转换题(共25分)1.请将下列语句表程序转化成梯形图。(7分)

LD I0.0

A I0.1

LD I0.2ONI I0.4

AN I0.3

OLD

=Q0.0

2.请将下列梯形图转化成语句表。(9分)

3.请将下列梯形图转化成语句表。(9分)

四、简答题(共19分)1.简述电机制动的各种⽅法。(5分)

2.简述影响S7-200CPU模块最⼤I/O配置的因素。(5分)

3.简述特殊标志继电器SMB130各位的意义。(5分)

4.简述功能流程图的基本元素。(4分)

五、编程题(考⽣可以任选梯形图或语句表作答。共36分)1.试⽤PLC设计闪烁时间可调的闪烁电路程序，并说明其功能。(15分)

2.试⽤TON构建TOF，并说明其使⽤⽅法。(12分)

3.试⽤PLC设计满⾜下图所⽰波形的程序。(9分)

PLC试题2

⼀、单项选择题(每⼩题2分，共10分)1.请从下列语句表指令中选择正确的⼀个()。

A. BMB VB20,MB20

B. BCDI AC0

C. DTR AC0,VD100

D. LPS

2.请从下列语句表指令中选择正确的⼀个()。

A. IBCD AC0

B. ROUND VW20,AC0

C. FND> VW100,VW300,AC0

D. LDI I0.0

3.请从下列语句表指令中选择正确的⼀个()。

A. SWAP VD20

B.NOP10

C. RLB VB10,2

D. INVW VW10

4.请从下列语句表指令中选择正确的⼀个()。A. SQRT VD0,AC1

B. EXP VD200,AC0

C. /I VD20, AC0

D. AB<> MB10,MB20

5.请从下列语句表指令中选择正确的⼀个()。

A. TON T36,100

B. TOF T0

C. LDS 5

D. LRD

⼆、填空题(每空1分，共10分)1. PLC的输出接⼝类型有、和。

2.只有__________和_________可以使⽤⽴即指令。

3.电机电⽓制动的⽅法有__________、__________、__________、超同步制动等。

4.电机运⾏过程中，可以采⽤__________实现电机长期过载保护。

5.定时器位与时间继电器相似，当定时器的当前值达到预设值PT时，该位被__________。

三、语句表梯形图相互转换题（共25分）1. 将语句表转化为梯形图（8分）

LD I0.1

A I0.0

LD I0.2

ON I0.4

O I0.3

ALD

=Q0.0

2.将下列语句转化成梯形图，并简要说明其逻辑结构（17分）LD I0.1

AN I0.0

LPS

AN I0.2

LPS

A I0.4

=Q2.1

LPP

A I4.6

R Q0.3，1

LRDA I0.5

=M3.6

LPP

AN I0.4

TON T37，25四、简答题(共25分)

1. 简述PLC的典型结构。（6分）

2. 简述功能流图的使⽤规则。（4分）

3. 试描述S7-200PLC⽤户程序基本结构。（5分）

4. 画出三相异步电动机⼆地控制（即⼆地均可起动、停⽌）的电⽓控制线路，并说明动作过程。（10分）

五、程序设计题（共30分）1. 利⽤PLC实现8个指⽰灯从右到左循环依次闪亮的控制程序，每个指⽰灯闪亮时间为5秒。设指⽰灯从左到右由Q0.7～Q0.0来控制。（10分）2. 设计⼀个对⿎风机与引风机控制的电路程序。要求：（1）开机时⾸先起动引风机，引风机指⽰灯亮，10秒后⾃动起动⿎风机，⿎风机指⽰灯亮；（2）停机时⾸先关断⿎风机，⿎风机指⽰灯灭，经20秒后⾃动关断引风机和引风机指⽰灯，设开机输⼊信号由I0.0实现，关机由I0.1实现。⿎风机起动控制和指⽰控制由Q0.1和Q0.2实现，引风机起动控制与指⽰灯控制由Q0.3和Q0.4实现。

（10分）3. 试⽤PLC设计满⾜下图所⽰波形的程序。（10分）

PLC试题3

⼀、填空题（每空1分，共10分）1.如果加计数器CTU的复位输⼊电路(R)______，计数输⼊电路(CU)由断开变为接通，计数器的当前值加1。当前值达到设定值(PV)时，其常开触点______，常闭触点______。复位输⼊电路(R)______时计数器被复位，复位后其常闭触点______，当前值为______。

2.程序运⾏监控可以⽤以下三种⽅法：______、功能块图、______，其中只有______监视可以反映指令的______状态。

⼆、单项选择题(每⼩题2分，共10分)1.请从下列语句表指令中选择正确的⼀个()。

A. BMB VB20,MB20

B. BCDI AC0

C. DTR AC0,VD100

D. LPS

2.请从下列语句表指令中选择正确的⼀个()。

A. IBCD AC0

B. ROUND

VW20,AC0

C. FND> VW100,VW300,AC0

D. LDI I0.0

3.请从下列语句表指令中选择正确的⼀个()。A. SWAP VD20

B.NOP10

C. RLB VB10,2

D. INVW VW10

4.请从下列语句表指令中选择正确的⼀个()。

A. SQRT VD0,AC1

B. EXP VD200,AC0

C. /I VD20, AC0

D. AB<> MB10,MB20

5.执⾏下⾯⼀段程序后计数器C0的当前值C0的位为：（）。

A7,0B4,1

C3,0D3,1

三、程序分析题（每题10分，共30分）1、⽤实时时钟指令控制路灯的定时接通和断开，20：00接通，7：00断开，请设计出程序。

2、设计灯的闪烁程序，具体要求是当I0.0闭合由Q0.0输出负载上的灯开始以10S的周期（占空⽐为1：1）闪烁。试设计出相关的梯形图。3、下列程序是将VB100每隔100毫秒加1当其等于100是停⽌，请你分析程序后将间隔时间修改为300毫秒。（定时器T32、T96中断事件号分别为21、22）

//主程序

LD SM0.1

MOVB 0,VB100

MOVB 100,SMB 34

ATCH INT-0,10

ENI

//中断程序

INT-0

LD SM0.0

INCB VB100

LDB=100，VB0

DTCH10

四、程序改错题（共20分）1.下列语句表有语法错误，请改正后将正确的梯形图画在空⽩处。LDNI I0.0

TON T37，100

LD T37

=Q0.0

LD I0.0AI T37

O M0.0

AN I0.1

=M0.0

LD M0.0

=Q0.0

2．下列程序是将变量存储器VD200加1，并将结果放⼊累加器AC1中。请判断程序的正误，如果错误请改正并说明原因。

LD I0.0

INCB VD200

MOVB VD200，AC1

五程序设计题（30分）

设计⼀个对⿎风机与引风机控制的电路程序。要求：（1）开机时⾸先起动引风机，引风机指⽰灯亮，10秒后⾃动起动⿎风机，⿎风机指⽰灯亮；（2）停机时⾸先关断⿎风机，⿎风机指⽰灯灭，经20秒后⾃动关断引风机和引风机指⽰灯，设开机输⼊信号由I0.0实现，关机由I0.1实现。⿎风机起动控制和指⽰控制由Q0.1和Q0.2实现，引风机起动控制与指⽰灯控制由Q0.3和Q0.4实现。

PLC试题4

⼀、单项选择题（10分）1.请从下列语句表选项中选择错误的⼀个（）。

A．SWAPVD10 B．-IAC0,VW4

C．TOFT35,6D．= M0.0

2.请从下列语句表选项中选择错误的⼀个（）。

A．TODR*AC0B．LRD

C．FIFOSMW10,AC0 D．NOP

3.请从下列语句表选项中选择错误的⼀个（）。

A．LDNISM5.4 B．INVDSMD10

C．DECWAC1 D．SQRTVD0,AC3

4.执⾏下⾯⼀段程序对应的时序图为：（）。

A．LD I0.0

B．EU M0.0

C．LDN I0.0

D．ED M0.1

5.执⾏下⾯⼀段程序后计数器C0的当前值C0的位为：（）。

A．7,0B．4,1

C．3,0D．3,1

⼆、填空题（10分）1.接通延时定时器TON的输⼊（IN）电路_____________时TON开始定时，______________达到设定值时其定时器位为________________，其常开触点________________。

合集下载

单片机原理及应用的试题库

单片机原理及应用的试题库

本文由朱晟勋贡献

ｄｏｃ１。

一、选择题

１．８０５１　有四个工作寄存器区　由　ＰＳＷ　状态字中的　ＲＳ１　和　ＲＳ０　两位的状态来决

定　单片机复位后　若执行　有四个工作寄存器区，由　两位的状态来决定，单片机复位后

　单片机复位后，若执行　ＳＥＴＢ　ＲＳ０　指令　此时只能使用　指令，此时只能使用　区的工作

寄存器。　区的工作寄存器。

Ａ．Ⅰ区　答案：２．Ｂ

Ｂ．Ⅱ区

Ｃ．Ⅲ区

Ｄ．Ⅳ区

２、　读片外部数据存储器时，不起作用的信号是　Ａ．／ＲＤ　Ｂ．　／ＷＥ　Ｃ．／ＰＳＥＮ　答案：

　４．Ｃ　３．已知：ＭＯＶ　Ａ，＃２８Ｈ

。　Ｄ．ＡＬＥ

ＭＯＶ　Ｒ０，＃２０Ｈ　ＭＯＶ　＠Ｒ０，Ａ　ＡＮＬ　Ａ，　＃０ＦＨ　ＯＲＬ　Ａ，　＃８０Ｈ　ＸＲＬ　Ａ，　＠Ｒ０　执行结果　Ａ　

的内容为　Ａ．　Ａ０Ｈ　Ｂ．２８Ｈ　Ｃ．０８Ｈ　Ｄ．８８Ｈ　答案：６．Ａ　４．在进行　ＢＣＤ　码运算时，紧跟加法

运算指令后面的指令必须是

指令。

Ａ．ＡＤＤ　Ｂ．ＤＡ　Ａ　Ｃ．ＡＤＤＣ　Ｄ．由实际程序确定　答案：７．Ｂ　９、关于定时器，若振荡频

率为　１２　ＭＨｚ，在方式　１　下最大定时时间为　Ａ．８．１９２ｍｓ　Ｂ．　６５．５３６　ｍｓ　Ｃ．　０．２５６ｍｓ　Ｄ．

１６．３８４ｍｓ　答案：９．Ｂ　１１、开机复位后，ＣＰＵ　使用的是第　０　组工作寄存器，地址范围是

　Ａ．００Ｈ－１０Ｈ　答案：１１．Ｄ　１３、在进行　ＢＣＤ　码运算时，紧跟加法运算指令后面的指令必

须是　Ａ．ＡＤＤ　答案：３．Ｂ　１４、进位标志　ＣＹ　在　中。　Ｂ．ＤＡ　Ａ　Ｃ．ＡＤＤＣ　指令。　Ｄ．由实际

程序确定　Ｂ．０８Ｈ－０ＦＨ　Ｃ．１０Ｈ－１ＦＨ　Ｄ．００Ｈ－０７Ｈ　。

１

Ａ．累加器　答案：　１４．Ｃ

Ｂ．算逻运算部件　ＡＬＵ

Ｃ．程序状态字寄存器　ＰＳＷ

Ｄ．ＤＰＴＲ　寻址。

１５、ＭＣＳ－５１　单片机有七种寻址方式，　ＭＯＶＸ　Ａ，＠Ａ＋ＤＰＴＲ　Ａ．间接　Ｂ．变址　答案

专升本《PLC原理及应用》期末考试复习题及参考答案

专升本《PLC原理及应用》期末考试复习题及参考答案

《PLC原理及应用》专升本

1、PLC的输入/输出继电器采用 进制进行编号。

A、2进制 B、8进制 C、10进制 D、16进制

2、下列那项属于双字寻址 。

A、QW1 B、V10 C、IB0 D、MD28

3、PLC的工作方式是 。

A、等待工作方式 B、中断工作方式

C、扫描工作方式 D、循环扫描工作方式

4、PLC处于 模式时，允许进行自由端口通讯。

A、RUN模式 B、PROGRAM模式 C、监控模式 D、都可以

5、用来累计比CPU扫描速率还要快的事件的是 。

A、高速计数器 B、增计数器

C、减计数器 D、累加器

6、CPU 逐条执行程序，将执行结果放到 。

A、输入映象寄存器 B、输出映象寄存器

C、中间寄存器 D、辅助寄存器

7、整数的加减法指令的操作数都采用 寻址方式。

A 、字 B、双字 C、字节 D、位

8、RS-232串行通信接口适合于数据传输速率在 范围内的串行通信。

A、0-20000bps B、0-2000bps

C、0-30000bps D、0-3000bps

9、世界上第一台PLC生产于 。

A、1968年德国 B、1967年日本

C、1969年美国 D、1970年法国

10、在PLC运行时，总为ON的特殊存储器位是 。

A、SM1.0 B、SM0.1 C、SM0.0 D、SM1.1

《单片机原理与应用》试题库

《单片机原理与应用》试题库

《单片机原理及应用》试题库

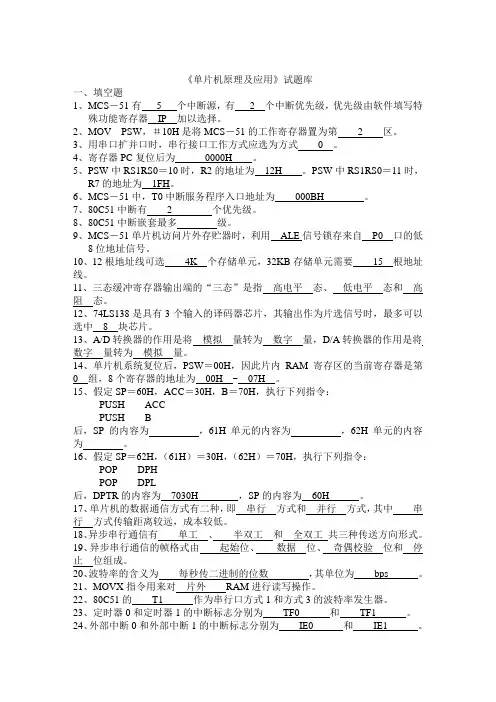

一、填空题
