1 曲轴位置传感器和凸轮轴位置传感器的作用
曲轴位置传感器和凸轮轴位置传感器
在发动机电脑工作中的作用：
曲轴位置传感器的英文缩写是CKPS或CKP，也称作发动机转速传感器，大多采用磁感应式传感器，配合60齿减去3齿或60齿减去2齿的靶轮。凸轮轴位置传感器的英文缩CMPS或CMP，也称作霍尔传感器，大多采用霍尔传感器，配合具有1个缺口或几个不等距缺口的信号转子。控制单元不停地接收和比对这两个信号电压，当两个信号都在低电位时，控制单元认为此时再经一定的曲轴转角就可到达1缸压缩行程上止点。如果经比对CKP与CMP都在低电位，控制单元就有了点火正时和喷油时刻的基准。
曲轴位置传感器靶轮图（位于发动机飞轮上） 2
曲轴位置传感器图
当凸轮轴位置传感器信号中断后，控制单元收到曲轴位置信号只能识别出再经一定的曲轴转角到达1、4缸的上止点，但不知1、4缸中的哪一个是压缩行程上止点。控制单元仍可喷油，但由顺序喷射改为同时喷射，控制单元仍可点火，但将点火正时向后推迟到绝对不爆震的安全角度，一般推迟1 5。此时发动机功率和扭矩都会降低，驾驶中的感觉就是加速不良，达不到规定的最高车速，燃油消耗增加，怠速不稳。
当曲轴位置传感器信号中断后，大多数车辆不能启动，因为程序中没设计利用凸轮轴传感器信号替代的功能。然而少部分车辆，例2000年上市的捷达2气门电喷车，当曲轴位置传感器信号中断后， 3 控制单元会以凸轮轴位置传感器信号替代，发动机可以启动和运行，但各项性能会下降。
本例中伊兰特启动困难、加速无力的原因即是曲轴位置传感器失效后的故障表现。具体表现是发车速达到110KM/h后，继续加大节气门开度，发动机转速上不去，车速不能提升。而原地停车加油门是最高转速只能达到4000r/min。而利用解码器读到故障码P0339，故障码的含义是ECU没有收到来自曲轴位置传感器CKPS的信号。
同时因为曲轴位置传感器失效，另一个故障现象是起动困难，即起动时所需时间较长
.
. 节气门位置传感器
1: 以下关于使用万用表测量电阻，说确的是 :
：A.使用万用表测量电阻前需要短接红黑表笔并记录此时的读数
：B.测量电阻时首先要选择合适的量程
：C.所测零件电阻值等于测量值减去红黑表笔短接时的读数
：D.所有选项均正确
我的选择：D
2: 通常加速踏板开度约为多少时，发动机进入大负荷工况?
：A.0.75
：B.50%
：C.90%
：D.95%
我的选择：A
3: 请拖动屏幕上的万用表测量节气门默认开度时，节气门位置传感器的输出电压，其测量值约为：
：A.0.53V
：B.0.73V
：C.0.33V
：D.0.93V
我的选择：A
4: 调整开度按钮，使开度达到100%，拖动屏幕上的万用表，测量节气门位置传感器的输出电压为：
：A.4.48V
：B.4.68V
：C.4.28V
：D.4.88V
我的选择：A
5: 调整开度按钮，使开度达到100%，拖动屏幕上的万用表，测量节气门位置传感器的正极与负极端子间的电阻值约为：
：A.4800Ω
：B.3000Ω
：C.6000Ω
：D.7000Ω
我的选择：A
6: 发动机ECU采集节气门位置传感器的输出电压信号主要用于：
：A.修正喷油量
：B.确定基本喷油量
：C.确定喷油增量
：D.确定进气量
我的选择：A
7: 请拖动屏幕上的万用表，对节气门位置传感器进行测量。调节开度旋钮到规定开度，将其对应的输出电阻分别填入表中，点击“生成曲线”按钮，观察曲线.
. 形状回答以下问题： 节气门位置传感器的输出信号电压与节气门开度有何关系？ 根据以上检测，判断所测量的节气门位置传感器的性能如何？
：A.成正比、良好
：B.成反比、不良
：C.不能确定
：D.成指数关系
我的选择：A
8: 以下关于使用万用表测量电阻，说确的是 :
：A.使用万用表测量电阻前需要短接红黑表笔并记录此时的读数
：B.测量电阻时首先要选择合适的量程
发动机管理系统零部件使用说明书
曲轴位置传感器
使用说明书
（ 第 一 版 ）
适用零件号:10456569
25346094
25345442
25367180
第 1 页 共 9 页 第 一 版
发动机管理系统零部件使用说明书
1. 概述
曲轴位置传感器也被称为发动机转速传感器，或简称转速传感器。
曲轴位置传感器一般为磁电式脉冲信号传感器。它是构成现代汽车发动机管理系统之速度密度法空气计量算法理论和实践的重要零部件，也是发动机管理系统中最重要的核心零部件之一。
曲轴位置传感器被用于测试曲轴旋转时的转速和曲轴（活塞）的相对位置。系根据电磁线圈原理，由一个永久磁铁作铁芯元件和外部加以线圈构成其核心元件。外壳一般采用复合材料注塑成型封装。
根据发动机在车辆上的实际总体布置状态，一般情况下，曲轴位置传感器可被安装于曲轴的前部，皮带轮附带曲轴目标轮；或后部，飞轮总成附带曲轴目标轮；或者是设计装配在发动机的气缸体上，曲轴目标轮被设计在缸体内部的曲轴之曲柄相应位置上。
曲轴上的目标轮相当于一个旋转磁阻分配器。旋转磁阻分配器（曲轴目标轮）和曲轴位置传感器间的电磁感应产生一个输出电压脉冲信号。曲轴转动时，曲轴目标轮上的齿和槽以不同的距离切割传感器磁力线，并通过传感器，引起其感应到的磁阻改变。正是由于这个可变的磁阻，才能产生可变的输出脉冲信号。输出信号的波形和单位时间变化率反映出曲轴的旋速度和相对旋转位置，并且其频率与曲轴旋转频率成正比。
曲轴目标轮被设计成60–2矩形齿均布的黑色金属材料齿轮。缺齿信号可帮助系统判定曲轴的相对位置。曲轴目标轮旋转产生脉冲电压信号直接反映了发动机的实测转速工作状态。该信号被输出给发动机电子控制模块（ECU）。发动机管理系统的发动机电子控制模块即可根据系统算法确定曲轴实时的旋转速度和（位置）和转速。
第 2 页 共 9 页 第 一 版
发动机管理系统零部件使用说明书
2. 工作原理
龙源期刊网

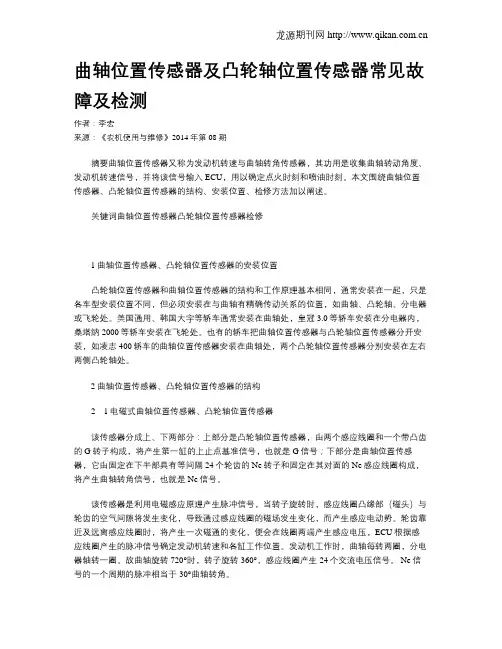

曲轴位置传感器及凸轮轴位置传感器常见故障及检测
作者：李宏
来源：《农机使用与维修》2014年第08期
摘要曲轴位置传感器又称为发动机转速与曲轴转角传感器，其功用是收集曲轴转动角度、发动机转速信号，并将该信号输入ECU，用以确定点火时刻和喷油时刻。本文围绕曲轴位置传感器、凸轮轴位置传感器的结构、安装位置、检修方法加以阐述。
关键词曲轴位置传感器凸轮轴位置传感器检修
1曲轴位置传感器、凸轮轴位置传感器的安装位置
凸轮轴位置传感器和曲轴位置传感器的结构和工作原理基本相同，通常安装在一起，只是各车型安装位置不同，但必须安装在与曲轴有精确传动关系的位置，如曲轴、凸轮轴、分电器或飞轮处。美国通用、韩国大宇等轿车通常安装在曲轴处，皇冠3.0等轿车安装在分电器内，桑塔纳2000等轿车安装在飞轮处。也有的轿车把曲轴位置传感器与凸轮轴位置传感器分开安装，如凌志400轿车的曲轴位置传感器安装在曲轴处，两个凸轮轴位置传感器分别安装在左右两侧凸轮轴处。
2曲轴位置传感器、凸轮轴位置传感器的结构
电磁式曲轴位置传感器、凸轮轴位置传感器
该传感器分成上、下两部分：上部分是凸轮轴位置传感器，由两个感应线圈和一个带凸齿的G转子构成，将产生第一缸的上止点基准信号，也就是G信号；下部分是曲轴位置传感器，它由固定在下半部具有等间隔24个轮齿的Ne转子和固定在其对面的Ne感应线圈构成，将产生曲轴转角信号，也就是Ne信号。
该传感器是利用电磁感应原理产生脉冲信号，当转子旋转时，感应线圈凸缘部（磁头）与轮齿的空气间隙将发生变化，导致通过感应线圈的磁场发生变化，而产生感应电动势。轮齿靠近及远离感应线圈时，将产生一次磁通的变化，便会在线圈两端产生感应电压，ECU根据感应线圈产生的脉冲信号确定发动机转速和各缸工作位置。发动机工作时，曲轴每转两圈，分电器轴转一圈。故曲轴旋转720°时，转子旋转360°，感应线圈产生24个交流电压信号。 Ne信号的一个周期的脉冲相当于30°曲轴转角。 龙源期刊网
