电源管理芯片工作原理和应用

本文主要是关于电源管理芯片的相关介绍，并着重对电源管理芯片进行了详尽的阐述。

电源管理芯片电源管理芯片（Power Management Integrated Circuits），是在电子设备系统中担负起对电能的变换、分配、检测及其他电能管理的职责的芯片。主要负责识别CPU供电幅值，产生相应的短矩波，推动后级电路进行功率输出。常用电源管理芯片有HIP6301、IS6537、RT9237、ADP3168、KA7500、TL494等。

基本类型

主要电源管理芯片有的是双列直插芯片，而有的是表面贴装式封装，其中HIP630x系列芯片是比较经典的电源管理芯片，由著名芯片设计公司Intersil设计。它支持两/三/四相供电，支持VRM9.0规范，电压输出范围是1.1V-1.85V，能为0.025V的间隔调整输出，开关频率高达80KHz，具有电源大、纹波小、内阻小等特点，能精密调整CPU供电电压。

应用范围

电源管理芯片的应用范围十分广泛，发展电源管理芯片对于提高整机性能具有重要意义，对电源管理芯片的选择与系统的需求直接相关，而数字电源管理芯片的发展还需跨越成本难关。

当今世界，人们的生活已是片刻也离不开电子设备。电源管理芯片在电子设备系统中担负起对电能的变换、分配、检测及其它电能管理的职责。电源管理芯片对电子系统而言是不可或缺的，其性能的优劣对整机的性能有着直接的影响。

提高性能

所有电子设备都有电源，但是不同的系统对电源的要求不同。为了发挥电子系统的最佳性能，需要选择最适合的电源管理方式。

首先，电子设备的核心是半导体芯片。而为了提高电路的密度，芯片的特征尺寸始终朝着减小的趋势发展，电场强度随距离的减小而线性增加，如果电源电压还是原来的5V，产生的电场强度足以把芯片击穿。所以，这样，电子系统对电源电压的要求就发生了变化，

芯片是什么 芯片的工作原理 芯片基础知识介绍

芯片是什么 芯片的工作原理 芯片基础知识介绍一、芯片基础知识介绍我们通常所说的“芯片”是指集成电路,它是微电子技术的主要产品.所谓微电子是相对'强电'、'弱电'等概念而言,指它处理的电子信号极其微小.它是现代信息技术的基础,我们通常所接触的电子产品,包括通讯、电脑、智能化系统、自动控制、空间技术、电台、电视等等都是在微电子技术的基础上发展起来的。我国的信息通讯、电子终端设备产品这些年来有长足发展,但以加工装配、组装工艺、应用工程见长,产品的核心技术自主开发的较少,这里所说的'核心技术'主要就是微电子技术.就好像我们盖房子的水平已经不错了,但是,盖房子所用的砖瓦还不能生产.要命的是,'砖瓦'还很贵.一般来说,'芯片'成本最能影响整机的成本。微电子技术涉及的行业很多,包括化工、光电技术、半导体材料、精密设备制造、软件等,其中又以集成电路技术为核心,包括集成电路的设计、制造。集成电路(IC)常用基本概念有:晶圆,多指单晶硅圆片,由普通硅沙拉制提炼而成,是最常用的半导体材料,按其直径分为4英寸、5英寸、6英寸、8英寸等规格,近来发展出12英寸甚至更大规格.晶圆越大,同一圆片上可生产的IC就多,可降低成本;但要求材料技术和生产技术更高。前、后工序:IC制造过程中, 晶圆光刻的工艺(即所谓流片),被称为前工序,这是IC制造的最要害技术;晶圆流片后,其切割、封装等工序被称为后工序。光刻:IC生产的主要工艺手段,指用光技术在晶圆上刻蚀电路。线宽:4微米/1微米/0.6微未/0.35微米/035微米等,是指IC生产工艺可达到的最小导线宽度,是IC工艺先进水平的主要指标.线宽越小,集成度就高,在同一面积上就集成更多电路单元。封装:指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接。存储器:专门用于保存数据信息的IC。逻辑电路:以二进制为原理的数字电路。二、电脑芯片的工作原理是什么？是怎样制作的？芯片简单的工作原理：芯片是一种集成电路，由大量的晶体管构成。不同的芯片有不同的集成规模，大到几亿；小到几十、几百个晶体管。晶体管有两种状态，开和关，用 1、0 来表示。多个晶体管产生的多个1与0的信号，这些信号被设定成特定的功能（即指令和数据），来表示或处理字母、数字、颜色和图形等。芯片加电以后，首先产生一个启动指令，来启动芯片，以后就不断接受新指令和数据，来完成功能。最复杂的芯片（如：CPU芯片、显卡芯片等）生产过程：1.将高纯的硅晶圆，切成薄片；2.在每一个切片表面生成一层二氧化硅；3.在二氧化硅层上覆盖一个感光层，进行光刻蚀；4.添加另一层二氧化硅，然后光刻一次，如此添加多层；5.整片的晶圆被切割成一个个独立的芯片单元，进行封装。一个是电源灯（绿色），一个是硬盘灯（红色），你的电脑开机，绿色灯就亮了，红的灯是一闪一闪的，要是你的红色灯长亮，那就是硬盘灯插反了。

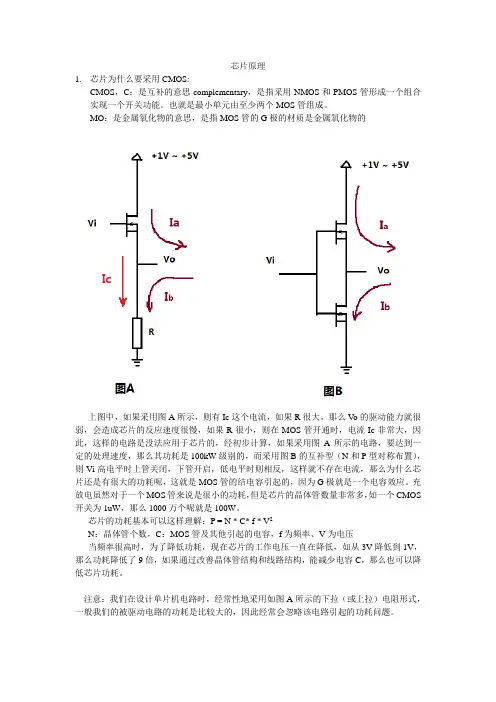

芯片原理

1. 芯片为什么要采用CMOS:

CMOS，C：是互补的意思complementary，是指采用NMOS和PMOS管形成一个组合实现一个开关功能。也就是最小单元由至少两个MOS管组成。

MO：是金属氧化物的意思，是指MOS管的G极的材质是金属氧化物的

上图中，如果采用图A所示，则有Ic这个电流，如果R很大，那么Vo的驱动能力就很弱，会造成芯片的反应速度很慢，如果R很小，则在MOS管开通时，电流Ic非常大，因此，这样的电路是没法应用于芯片的，经初步计算，如果采用图A所示的电路，要达到一定的处理速度，那么其功耗是100kW级别的，而采用图B的互补型（N和P型对称布置），则Vi高电平时上管关闭，下管开启，低电平时则相反，这样就不存在电流，那么为什么芯片还是有很大的功耗呢，这就是MOS管的结电容引起的，因为G极就是一个电容效应。充放电虽然对于一个MOS管来说是很小的功耗，但是芯片的晶体管数量非常多，如一个CMOS开关为1uW，那么1000万个呢就是100W。

芯片的功耗基本可以这样理解：P = N * C* f * V2

N：晶体管个数，C：MOS管及其他引起的电容，f为频率、V为电压

当频率很高时，为了降低功耗，现在芯片的工作电压一直在降低，如从3V降低到1V，那么功耗降低了9倍，如果通过改善晶体管结构和线路结构，能减少电容C，那么也可以降低芯片功耗。

注意：我们在设计单片机电路时，经常性地采用如图A所示的下拉（或上拉）电阻形式，一般我们的被驱动电路的功耗是比较大的，因此经常会忽略该电路引起的功耗问题。

2. 芯片制作

芯片就如多层电路板，最低层为晶体管，然后往上几层就是连线（罗辑）。

切开一个晶片的小块，其中上层的导线连接就如这样，就如多层电路板，是一个三维连接体，导线之间会引起电容和信号干扰，而弯弯曲曲的导线，也会引起电感。

第一步：制作晶圆。

晶圆现在一般为8寸、12寸、20寸等。

蓝牙soc芯片

蓝牙SOC芯片是在蓝牙技术基础上，将处理器、射频（RF）芯片和其他外设集成在一起的一种集成芯片。它是实现蓝牙功能的核心部件，广泛应用于各种蓝牙设备中，如蓝牙耳机、蓝牙音箱、蓝牙键盘、蓝牙手环等。下面将对蓝牙SOC芯片进行详细介绍。

1. 芯片架构：蓝牙SOC芯片由处理器核心、射频部分、外设接口和存储器组成。处理器核心通常采用低功耗的ARM架构，具有较高的计算性能和较低的能耗。射频部分包括射频前端、天线接口等，完成与外界的无线通信。外设接口包括UART、I2C、SPI等，用于与其他设备进行通信。存储器包括存储程序代码和数据的闪存和RAM。

2. 功能特点：蓝牙SOC芯片具有低功耗、低成本和小尺寸等特点。由于蓝牙技术本身具有低功耗的特点，蓝牙SOC芯片能够实现低功耗的无线通信。同时，蓝牙SOC芯片集成了处理器核心和射频部分，减少了外围器件的使用，降低了产品的成本和尺寸。

3. 技术参数：蓝牙SOC芯片的技术参数包括工作频段、传输速率、最大输出功率、灵敏度等。工作频段通常为2.4GHz，传输速率根据标准的不同可以达到1Mbps、2Mbps甚至更高。最大输出功率和灵敏度决定了设备的通信范围和抗干扰能力。

4. 蓝牙标准支持：蓝牙SOC芯片支持的蓝牙标准包括经典蓝牙和低功耗蓝牙（BLE）。经典蓝牙适用于音频传输等高速传输场景，低功耗蓝牙适用于低功耗应用，如传感器数据采集、远程控制等。蓝牙SOC芯片通常支持多种蓝牙标准，以满足不同应用的需求。

5. 开发工具和开发环境支持：蓝牙SOC芯片的开发通常需要配套的开发工具和开发环境。开发工具包括软件开发工具链、硬件调试工具等，用于开发和调试芯片的软件和硬件。开发环境通常提供了蓝牙协议栈和其他软件组件，方便开发者进行应用开发。

6. 市场应用：蓝牙SOC芯片广泛应用于各种蓝牙设备中。蓝牙耳机、蓝牙音箱、蓝牙键盘等消费电子产品使用蓝牙SOC芯片实现无线音频传输和远程控制。蓝牙手环、蓝牙智能家居等物联网设备使用蓝牙SOC芯片实现传感器数据采集和远程控制。蓝牙SOC芯片还广泛应用于汽车、医疗设备、工业控制等领域。
