管道防腐绝缘层电火花检测记录

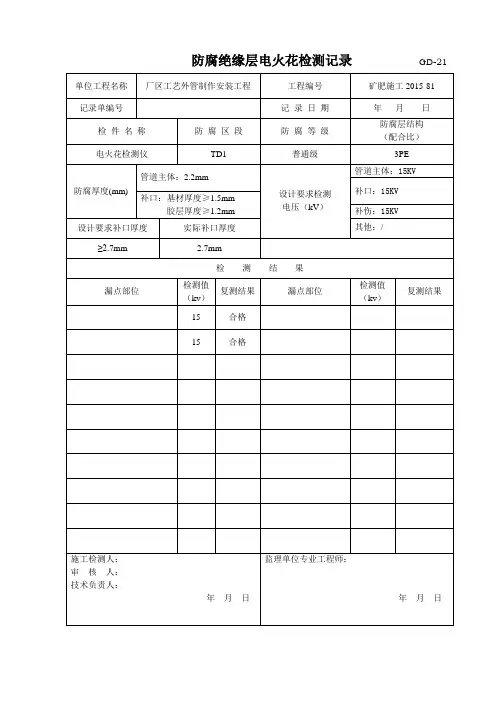

防腐绝缘层电火花检测记录 GD-21

单位工程名称 厂区工艺外管制作安装工程 工程编号 矿肥施工2015-81

记录单编号 记 录 日 期 年 月 日

检 件 名 称 防 腐 区 段 防 腐 等 级 防腐层结构

（配合比）

电火花检测仪 TD1 普通级 3PE

防腐厚度(mm) 管道主体：2.2mm

设计要求检测

电压（kV） 管道主体：15KV

补口：15KV 补口：基材厚度≥1.5mm

胶层厚度≥1.2mm 补伤：15KV

设计要求补口厚度 实际补口厚度 其他：/

≥2.7mm 2.7mm

检 测 结 果

漏点部位 检测值（kv） 复测结果 漏点部位 检测值（kv） 复测结果

15 合格

15 合格

施工检测人：

审 核 人：

技术负责人：

年 月 日 监理单位专业工程师：

年 月 日

SH/T 3543—J120 防腐绝缘层电火花检测报告 工程名称：赤峰新能源焦炉煤气综合利用项目

单位工程名称：LNG给排水管网

检测单位 河南省***********有限公司 报告编号 /

设备位号/管道编号 消防管道 检件名称 LCD-3电火花检测仪

防腐等级 加强级 执行标准 SY/T0447

设计厚度 ≥0.8mm 防腐类型 环氧煤沥青 检测电压 4-6KV

检测部位 检测结果

螺旋管道,φ610*12, 米；

螺旋管道补口，φ610*12, 个:

无缝管道，φ114.3*4, 米:

无缝管道补口，φ114.3*4, 个

无缝管道，φ168.3*4, 米:

无缝管道补口，φ168*4, 个

备注：

监理单位（专业工程师）：

日期： 年 月 日

总包单位（专业工程师）：

日期： 年 月 日 施工单位：

检验员：

施工经理：

日期： 年 月 日

XSHN02-GD1-10 防腐绝缘层电火花

检测记录 工程名称：贵阳—桐梓成品油管道工程

单元名称：线路工程Ⅱ标段（息烽县-息烽县）

施工单位 河南油建 记录日期 2011年 10 月 31 日

检 件 名 称 防 腐 区 段 防 腐 等 级 防腐层结构（配合比）

成品油管道 GZ628-GZ628-2 加强级 3PE

防 腐 厚 度(mm) 设计或规范要求值(kV)

设计要求 ≥ 实际厚度 ≥ 设计要求 15 实际电压 15

检 测 结 果

漏点部位

（上管口号、距上管口距离、油流方向顺时针几点） 修补方式

及材料 复检结果 漏点部位

（上管口号、距上管口距离、油流方向顺时针几点） 修补方式

及材料 复检结果

GZ628+001W+4m 3点 补伤片

补伤棒 合格

GZ628+008+6m 6点 补伤片

补伤棒 合格

GZ628-1+001RW+1m 2点 补伤片

补伤棒 合格

GZ628-1+009W+8m 5点 补伤片

补伤棒 合格

GZ628-1+012+7m 3点 补伤片

补伤棒 合格

GZ628-2+003W+9m 1点 补伤片

补伤棒 合格

GZ628-2+011+3m 10点 补伤片

补伤棒 合格

GZ628-2+017W+10m 4点 补伤片

补伤棒 合格

GZ628-2+021W+2m 9点 补伤片

补伤棒 合格

施 工 单 位 监 理 单 位

技术负责人：

检 测 人：

年 月 日 专业工程师：

年 月 日 XSHN02-GD1-10 防腐绝缘层电火花

检测记录 工程名称：贵阳—桐梓成品油管道工程

单元名称：线路工程Ⅱ标段（息烽县-息烽县）

施工单位 河南油建 记录日期 2011年 11 月 13 日

检 件 名 称 防 腐 区 段 防 腐 等 级 防腐层结构（配合比）

防腐绝缘层电火花检测记录

工程名称 特变智能电网开关及控制设备生产项目户外官网 记录单编号

001

施工单位

新疆诚信建筑装饰工程有限责任公司 记录日期

年 月 日

检 件 名 称 防 腐 区 段 防 腐 等 级 加强级

DN200热镀锌钢管 加强级 三油两布

防腐厚度 设计要求检测电压（kV） 15

检 测 结 果

检测部位 检测值（kv） 复测结果 检测部位 检测值（kv） 复测结果

15 合格

4 合格

4 合格

4 合格

4 合格

施工单位负责人 试验操作人
