２０１３年５月　馥黼固禁哺　施工技术　

【文章编号】１６７３—００３８（２０１３）１４—００８１—０２　

复合地基的施工技术　

周水科　（洛阳德鼎房地产开发有限公司）　

摘要：系统地介绍了复合地基的一些基本的特性，讨论了如何合理选择复合地基桩型。对桩材料、变形特性、ＣＦＧ桩　复合地基承栽力施工工艺和施工中常见的一些问题做了详细的论述。　关键词：长螺旋钻灌桩　

１工程概况　复合地基由于能显著改善地基的承载力，减小地基沉降，并　有效抑止地基土体侧向变形这一特点而成，为一种比较理想的　软土地基处理方式，在世界范围内都得到广泛应用，随着人们工　程经验的积累，现在的复合地基设计逐渐由以承载力控制过渡　到以沉降变形来控制，并结合施工监测进一步的调整施工参数，　达到动态控制的目的。某工程小区１ｌ～１５号楼为１８层纯剪力墙　结构小高层住宅，地下室两层，小高层住宅采用长螺旋钻孔压灌　桩复合地基筏板基础，设计要求单桩坚向承载力特征值为　６５０ｋＮ，处理后地基承载力特征值　不小于３５０ｋＰａ。经实测１　１～　１２号楼单桩坚向承载力特征值为６５０ｋＮ，能达到设计要求，远达　不到设计要求。　２原因分析　本工程１３～１５号楼桩基单桩坚向承载力特征值设计与实测　相差甚远，究其原因有以下几个：　（１）因存在“软、硬”夹层，长螺旋桩工艺不能穿过夹层，致使　有效桩长长度不足，相当部分桩有效桩长小于８ｍ，甚至局部桩长　小于３ｍ。　（２）勘察报告所提供的地层剖面、地基承载力等有关数据与　实际情况不符。本工程的残积炭质粉质粘土由炭质干枚岩经彻　底风化残积而成，富含炭质，遇水软化，按《建筑地基基础设计规　范》（ＧＢ５０００７—２０１　１），该土层属于淤泥质土层，按《广东省建筑地　基基础设计规范》ＤＢＪ１５—３１—２００３该土层桩侧摩阻力特征值经　验值约为８－１３ｋＰａ小于与地勘报告的２８　３４ｋＰａ。　（３）桩端持力层为灰岩，岩面起伏大，使得桩端站立不稳。　（４）长螺旋压灌注桩浇灌时灌注压力过小，致使桩端部附近　劈裂嵌进周边土层的混凝土范围不够大，桩端部混凝土与岩面　粘接不够牢固，据在同类型灰岩地区施工经验，长螺旋压灌注桩　的承载力能达６００ｋＮ，甚至能达１０００ｋＮ。　经综合分析，本工程１３　１５号楼桩基单桩坚向承载力特征　值不满足设计要求的主要原因系该区域桩端持力层岩面起伏相　对较陡，桩端部与灰岩岩面接触不牢，使得桩端失去稳定使单桩　承载力远小于设计要求。　３处理方案及要点　鉴于１３　１５号楼已经补桩一轮，已为满堂布桩，为了充分利　用原有长螺旋桩的承载力，经过多方面的经济技术比较，决定在　第一轮施工的长螺旋桩内开孔，对第一轮的长螺旋桩采用钻孔　注浆微型钢管桩进行加固，使得第一轮施工的长螺旋桩桩长加　长、承载力提高成为Ｃ桩，第二轮施工目Ｈ补桩的长螺旋桩由于桩　短、承载力低为Ｍ桩，在上铺设２００厚的３：７砂石褥垫层，压实　系数不少于０．９４。经此方案加固，原有满堂布置的长螺旋桩压灌　桩复合地基成为ＣＭ三维高强复合地基。　Ｃ桩加固形成方案如下，对第一轮施工的长螺旋压灌注桩采　用钻孔注浆微型钢管桩加固，钻孔９１ｍｍ，钢管桩质材为Ｑ３４５Ｂ，　桩径７０ｒａｍ，厚１０．Ｏｍｍ，钢管通长布置。微型钢管桩钻孔须穿越　残积炭质粉质粘土层进入微风化岩层，入岩必须取出岩芯，桩端　全断面须进入微风化完整岩层不少于３．０ｍ，桩端下持力层厚度　不少于３．Ｏｍ，若发现有溶洞，须注浆把岩洞填充密实，单桩承载　力特征值暂定５００ｋＮ，成孔后应记录桩孔深度。灌浆材料采用　５２５号普通硅酸盐水泥，浆液水灰比由８：１稀浆开始，以后根据　具体情况逐渐变浓至１：０．８　１：０．５。要求填充饱和密实，桩身水泥　立方体抗压强度ｆ￣＞＞３０ＭＰａ。注浆时需根据可灌性、地下水活动、　周围环境等因素决定是否掺入水玻璃或水玻璃的掺入量，水玻　璃掺入量一般为水泥重量１　５％。　由于本工程场地地质情况复杂，钢管桩施工应先做试验桩５　根，采用静载试桩的方法检查桩的承载力，加载量为桩竖向承载　力特征值的２倍，取得成熟施工方法后再全面开工。　４质量检验　（１）微型钢管桩加固长螺旋桩（Ｃ桩）承载力特征值（见表１）。　根据ＪＧＪ１０６—２００３建筑基桩检测技术规范，对上述各桩的结　果进行统计，其极差不超过３０％，判定１０６９ｋＮ为该工程Ｃ桩竖　向抗压极限承载力统计值，取竖向抗压承载力特征值为５００ｋＮ。　（２）长螺旋压灌注桩补桩（Ｍ桩）承载力特征值（见表２）。　根据实测数据，Ｑ—ｓ，ｓ－ｌ即，Ｓ—ｌｇｔ曲线进行分析，长螺旋压灌　注桩补桩（Ｍ桩）承载力特征值偏于保守取２００ｋＮ，满足设计要　求。　（３）ＣＭ三维高强复合地基承载力特征值根据实测数据，Ｑ—ｓ，　ｓ一１ｇｐ，Ｓ—ｌｇｔ曲线进行分析，本工程所测９点ＣＭ三维高强复合地　基承载力特征值不小于３５０ｋｐａ，满足设计及规范要求。　５结语　长螺旋钻孔压灌注桩具有成孔与灌注混凝土同时完成，混凝　土连续性好，钻孔可入强风化岩，桩底无沉渣，施工无振动，噪音　

・８１・

　施工技术　壤哪嗣蒜晦　２０１３年５月　

【文章编号１１６７３—００３８（２０１３）１４—００８２—０２　

浅谈高层房屋建筑的施工技术　

蒋先虎　

（广西五鸿建设集团有限公司　广西宜州市５４６３００）　

摘　要：近年来，我国社会经济得以迅速发展，而建筑技术与建筑科学也得以蓬勃发展。在我国的城市地区，地皮变得　日益紧缺，并且提高土地综合利用率的要求越来越高，因而高层房屋建筑受到了广大投资者的认可及青睐，高层房屋建筑　开始成为城市建设不可或缺的一大主体。然而，正是因为高层建筑资金投入较多，施工周期较长，因此，与普通的房屋建筑　相比，高层建筑的施工安全和工程质量有着非常高的要求。本文深入分析高层房屋建筑的施Ｘ－技术，希望能够将工程的施　工安全、施工成本、施工进度和施工质量控制好。　关键词：施工技术；高层房屋建筑；途径　

ｌ高层房屋建筑施工的主要特点　就高层房屋建筑主体结构的施工来说，高层房屋建筑所采用　的施工技术与多层建筑类似，但高层房屋建筑施工也具备着其　自身的特殊性。在逐层施工的方法方面，高层房屋建筑与多层建　筑是～致的，而从建筑的整个施工过程来看，高层房屋建筑与多　层建筑便有着较大的差别。究其原因可知，随着建筑体量的增大　以及建筑高度的增加，势必会在不同程度上加大施工难度，导致　施工技术差异的产生。由此可概括出高层房屋建筑施工的主要　特点：深、高、长、大。　１．１深　“深”是高层房屋建筑的突出特点，也就是说埋置基础的深度　较深。高层房屋建筑应当对整体稳定性的要求加以切实满足，因　此，埋置地基的深度就需要满足所要求的深度。通常高层房屋建　筑的埋置基础的深度至少要在地面下５ｍ左右：超高层房屋建筑　埋置基础的深度不小于２０ｍ。高层房屋建筑的深基础施工难以　避免的存在着一系列的难题，其中就涉及到地基的处理，特别是　在软土地基上进行施工时，存在着诸多可供选择的施工方案，这　样会对施工工期及工程造价带来极大的影响，这便使得深基础　支护开挖成为高层房屋建筑施工的一大重点。　１．２高　在高层房屋建筑的施工过程中，特别要注意控制高空作业，　而在高空作业中就必须将人员、材料、制品、机具设备等的垂直　运输工作切实的做好。在施工的整个过程当中，必须注意做好高　空临时厕所、安全保护、通讯、用电以及用水等诸多问题，施工现　场应当注意将安全意识提高，最大限度的避免高因高空物体坠　落所带来的损失。　；｝螺夸　，　—　逝　９　ｒ　妊ｒ业‘叠　世　逝夸　，卓ｋ一　夸；圣　—窜　夸妊亭妊专　夸　夸妊ｒ夸　９　宣ｋｒ，：§妊　：§　ｒ　，奎　专　，：§　§　宣ｋ业，奎　ｚｗ．，－－Ｎ￣宣　一｛；晕　玉ｅ－船｛　ｒ船夸　表１预应力管桩（ｃ桩）承载力特征值　承载力特征　极限承载　最大沉降量　承载力特征值对　试验桩号（＃）　桩径（ｍｍ）　值（ｋＮ）　力（ｋＮ）　（ｍｍ）　应沉降量（ｍｍ）　ｌ５～７７８＃　５５０　５８５　１１７０　４４．５３　１８．９２　１５～８２１＃　５５０　５２０　１０４０　６５－２４　１０．４４　１５—６０９＃　５５０　４５５　９ｌ０　６６．４ｌ　１５．１１　ｌ４－５３ｌ＃　５５０　４５５　９１０　６５．１０　３３．７０　１４－４１８＃　５５０　＞＞６５０　＞＞ｌ３ｏｏ　１６．６４　４．１１　１４—４１　５５０　５２０　ｌＯ４Ｏ　６２－８５　１７．Ｏ７　ｌ３—２７鲥　５５Ｏ　５２Ｏ　１０４０　９１．ｏ０　ｌ０　８０　１３～８Ｏ＃　５５０　＞＞６５０　＞＞１３００　２２．４２　１５．８９　１３～２１３＃　５５０　４５５　９ｌ０　６８　１４　１０　８Ｏ　表２长螺旋压灌注桩补桩（Ｍ桩）承载力特征值　承载力实测值　承载力统计　承载力特征值　试桩桩号　桩径（ｍｍ）　０Ｕ／ｋＮ　０Ｕ／ｋＮ　０Ｕ／ｋＮ　９６６　５５０　７８０　ｌ３ｌＯ　５５０　＞＞ｌ３ｏ０　ｌ４６　５５０　５２０　９９６　５５０　３９０　７９０　５５０　５２０　７２０　２００　４６６　５５０　７８０　６９６　５５０　９１０　６９９　５５０　５２０　７３０　５５０　７８０　

・８２・　低，成桩速度快等诸多优点，近年来在工程建设领域得到广泛应　用，但在灰岩地区要谨慎对待，桩端与岩面的粘接程度关系到本　复合地基成功与否，因灰岩岩面起伏程度大，为此浇灌时灌注压　力是关键，施工前需试桩，取得成熟施工方法后再全面展开施　Ｔ。　通过诸多方案的比对，选择ＣＭ三维高强复合地基处理技术　来解决本工程实施过程中出现的问题，达到了设计预期的效果，　但也为此付出了较高的成本代价。本工程设计充分利用刚性桩、　亚刚性桩、桩问土的空间组合得到深层及浅层三维方向高强度　复合地基，取得了显著的效果，为以后长螺旋钻孔压灌注桩在灰　岩地区应用失败而补救时提供了一定的经验。　

参考文献　【Ｉ］ＧＢ５０００７—２０１　１，建筑地基基础设计规商ｓ］．　［２］广东省标准ＤＢＪ１５—３１—２００３，广东省建筑地基基础设计规范【ｓ］．　【３］广东省标准ＤＢＪ／Ｔ１５一ＸＸ一２０１０．ＣＭ三维高强复合地基技术规程（意见　稿）［Ｓ］．　

收稿日期：２０１３—５—３

合集下载

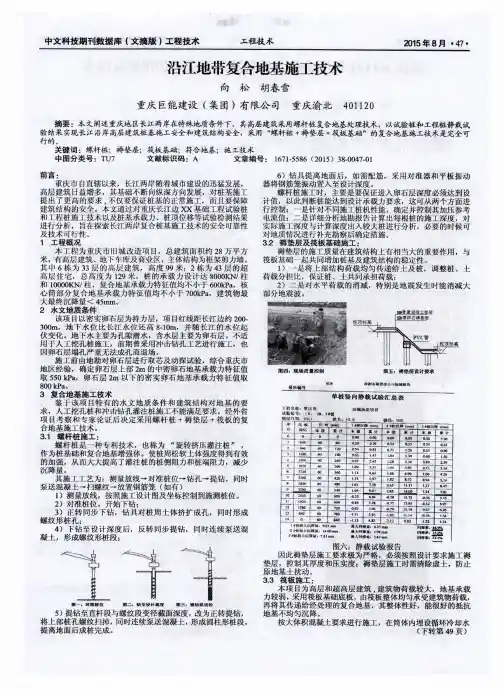

沿江地带复合地基施工技术

沿江地带复合地基施工技术

中文科技期刊数据库（文摘版）工程技术　工程技术　２０１５年８月・４９・　

６．３施工安全技术措施一般规定　

１）严格执行施工安全操作规程。　

２）在作业区域设置安全警示牌。　

３）施工人员及机械设备等进出场，必须由现场负责人、　

安全员指挥进出场。　

４）成立安全检查小组，加强施工中的安全管理和安全三　

级教育和监督工作。　５）开工前，必须对该项目现场施工人员进行安全教育、　

安全交底和技术培训。工人上岗凭证操作。对投入本工程使用　

的机电设备和施工设施进行全面的安全检查，不符合安全规定　

时立即整改完善。　６）正确使用个人防护用品和落实防护措施，进入施工现　

场必须戴安全帽，工作服及相关防护用品，配带安全带。禁止　

拖鞋或光脚。安全带、安全帽等每周一次检查记录。　

７）施工作业面在夜间施工时应有足够的照明，确保夜间　

施工和人员的安全。　

８）施工用的机具仪表应根据规定定期检查、校验、保养，　

使之保持良好状态。　９）机械运转中发现不正常的，应先停机检查，排除故障　

后方可使用。　

１０）危险作业要指派安全员，负责现场作业安全，并配备　

交通安全员，随时疏导车辆安全通行。　

１　１）施工人员进入工地按规定穿戴安全标志服，进行特殊　

作业前，先落实防护设计，正确使用特殊防护品。　

１２）施工期间，作业人员不得随意变更施工作业区域、扩　

大作业区域，不得将任何施工机具、材料放置于施工作业区外。　

７应急预案　

７．１制订应急预案措施。　

１）现场２４小时派设现场人员负责值班。　

２）增援营救人员由技术主管、巡检班的施工人员组成。　

预先准备扶梯、绳索、发电机，以防万一。　

３）现场设专人负责。落实备用设备。　

４）落实应急车辆，听从有关部门的协调指挥，在第一时　

间内能将人、机、料及时撤离施工现场，保证大桥安全畅通。　

８人员及设备安排　８．１人员安排　

序号　岗位名称　人员配置（人）　ｌ　管理、技术人员　１　

２　专业操作工人　ｌ５　

３　辅助工人　４　合计　２０　

夯实水泥土桩复合地基施工技术标准

夯实水泥土桩复合地基施工技术标准

夯实水泥土桩复合地基施工技术标准

4.14.1特点和适用范围

夯实水泥土复合地基是用洛阳铲或螺旋钻机成孔，在孔中分层填人水泥和土混合料，经夯实成桩，与桩间土共同组成复合地基。

夯实水泥土复合地基，具有提高地基承载力（50%〜100%）,降低压缩性;材料易于解决；施工机具设备、工艺简单，施工方便，工效高，地基处理费用低等优点。适用于处理地下水位以上的粉土、素填土、杂填土、黏性土等地基。处理深度不宜超过10mo

4.14.2施工准备

4.14.2.1技术准备

1学习设计文件和地质勘察报告，掌握土层的厚度和组成、土的含水量、有机质含量和地下水的腐蚀性等。

2根据设计要求，针对现场地基土的性质，选择合适的水泥品种，进行配合比试验。

3编制施工组织设计（或施工方案），对施工人员进行技术交底。

4施工前，应在现场进行成孔、夯填工艺和挤密效果试验，以确定分层填料厚度、夯击次数和夯实后桩体干密度要求。

4.14.2.2材料准备

1根据设计要求和试验选择水泥。 2土料。

3褥垫层材料。

4.14.2.3主要机具

1成孔机具：应按设计要求选用成孔机具，挤土成孔可选用沉管、冲击方法；非挤土成孔可选用洛阳铲或螺旋钻机；

2夯实机具：偏心轮夹杆式夯实机，夯锤重量不小于6okg,锤径（当釆用桩径330mm时）不大于270mm,落距不小于700mm。

4.14.2.4作业条件

1建筑场地地面上所有障碍物和地下管线、电缆、旧基础等均己全部拆除或搬迁。

2施工场地己进行平整，对影响机械运行的软弱场地己进行处理，周围己做好有效的排水措施。

3材料己按计划进场，并经验收符合要求。

4所用机械设备和工具已进场，并经调试运转正常。

5己按施工组织设计要求，对现场施工人员进行了技术、安全和文明施工的交底。

4.14.3材料质量控制要点

1水泥宜选用强度等级32.5级以上的普通硅酸盐水泥，要求新鲜无结块。

2土料应用不含垃圾杂物。有机质含量不大于5%的基坑中挖出的猫性土,不得含有冻土或膨胀土，使用时应过10-20mm筛。

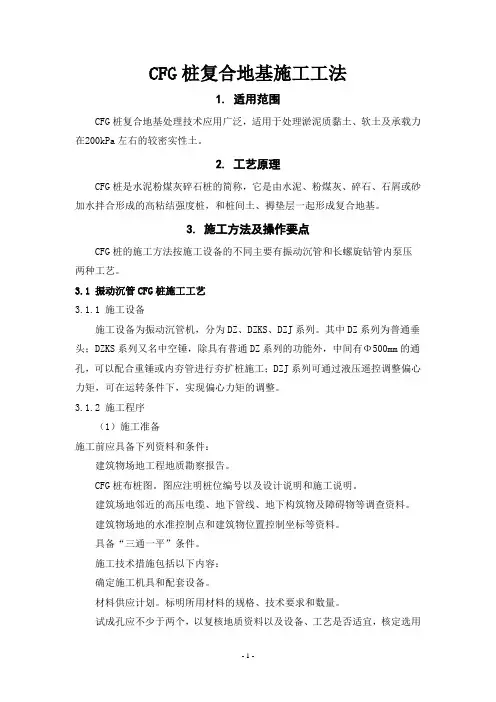

CFG桩复合地基施工工法

CFG桩复合地基施工工法

- 1 - CFG桩复合地基施工工法

1. 适用范围

CFG桩复合地基处理技术应用广泛，适用于处理淤泥质黏土、软土及承载力在200kPa左右的较密实性土。

2. 工艺原理

CFG桩是水泥粉煤灰碎石桩的简称，它是由水泥、粉煤灰、碎石、石屑或砂加水拌合形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。

3. 施工方法及操作要点

CFG桩的施工方法按施工设备的不同主要有振动沉管和长螺旋钻管内泵压两种工艺。

3.1 振动沉管CFG桩施工工艺

3.1.1 施工设备

施工设备为振动沉管机，分为DZ、DZKS、DZJ系列。其中DZ系列为普通垂头；DZKS系列又名中空锤，除具有普通DZ系列的功能外，中间有Φ500mm的通孔，可以配合重锤或内夯管进行夯扩桩施工；DZJ系列可通过液压遥控调整偏心力矩，可在运转条件下，实现偏心力矩的调整。

3.1.2 施工程序

（1）施工准备

施工前应具备下列资料和条件：

建筑物场地工程地质勘察报告。

CFG桩布桩图。图应注明桩位编号以及设计说明和施工说明。

建筑场地邻近的高压电缆、地下管线、地下构筑物及障碍物等调查资料。

建筑物场地的水准控制点和建筑物位置控制坐标等资料。

具备“三通一平”条件。

施工技术措施包括以下内容：

确定施工机具和配套设备。

材料供应计划。标明所用材料的规格、技术要求和数量。

试成孔应不少于两个，以复核地质资料以及设备、工艺是否适宜，核定选用 - 2 - 的技术参数。

按施工平面图放好桩位，若采用钢筋混凝土预制桩尖，需埋入地表以下30cm左右。

确定施打顺序。

复核测量基线、水准点及桩位、CFG桩的轴线定位点，检查施工现场所设的水准点是否会受施工影响。

振动沉管机沉管表面应有明显的进尺标记，并以米为单位。

3.1.3 CFG桩施工

桩机进入现场，根据设计桩长、沉管入土深度确定机架高度和沉管长度，并进行设备组装。

桩机就位，调整沉管与地面垂直，确保垂直度偏差不大于1%。

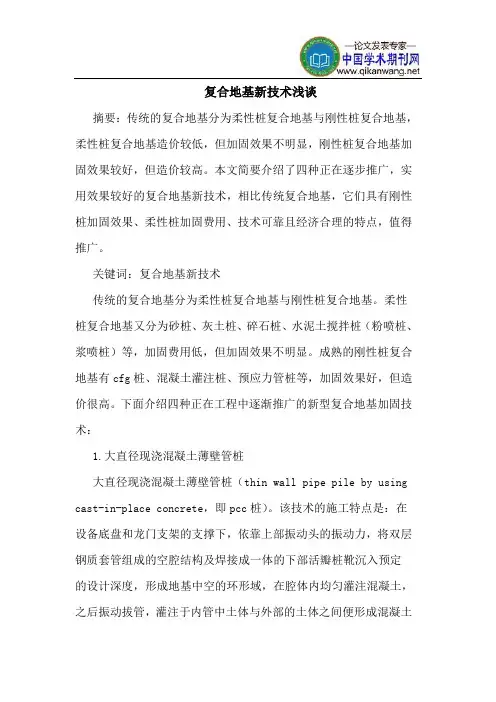

复合地基新技术
