cad机械设计国赛样题

  • 格式：docx
  • 大小：37.07 KB
  • 文档页数：2

cad机械设计国赛样题

机械设计国赛样题的参考内容可以包括以下方面：

1. 机械设计基础知识：包括机械设计的基本原理、机械元件的结构和功能、机械设计的标准等。参赛者需要对机械设计的相关理论有深入的了解，包括力学、材料力学、传动机构等知识。

2. 机械设计流程：参赛者需要了解机械设计的整个流程，包括需求分析、设计方案的确定、CAD建模、工程计算和仿真、原型制作等。参赛者需要展示出完整的机械设计流程，并能够合理地选择适用的工具和软件进行设计。

3. 实际应用案例分析：可以通过分析一些实际的机械设计案例来进一步加深对机械设计的理解。例如，可以分析一些著名的机械设备，如汽车发动机、机床等，从它们的结构和功能入手，深入探讨其设计原理和工作原理。

4. 机械创新设计：鼓励参赛者在机械设计方面进行创新，提出新颖的设计理念和解决方案。可以从功能性、可靠性、节能性等方面入手，给出具体的创新设计案例。同时，要强调设计的可行性和实用性，考虑到制造成本、生产工艺等因素。

5. CAD建模技巧：可以介绍一些CAD建模的基本技巧，如如何合理利用CAD工具进行建模、如何应对复杂形状的设计、如何进行装配和运动仿真等。还可以介绍一些CAD软件的使用方法和相关技巧，如SolidWorks、CATIA、AutoCAD等。

6. 设计优化和优化方法：机械设计中经常需要通过优化方法来改进设计方案，提高设计质量和性能。可以介绍一些常用的优化方法，如参数化设计、拓扑优化、灵敏度分析等，并给出实际案例进行分析。

7. 设计规范和标准：机械设计需要遵循一定的规范和标准，包括尺寸公差、安全标准、材料标准等。参赛者需要了解并合理运用这些规范和标准，确保设计的合理性和安全性。

8. 设计风格和美学要求：机械设计不仅要考虑功能性和可靠性，还要考虑美学问题。参赛者可以探讨机械设计中的美学原则和设计风格，如比例、对称、流线形等，并举出一些应用案例进行分析。

以上是机械设计国赛样题的参考内容，参赛者可根据这些内容来准备机械设计国赛。注意，参赛者在准备过程中还需综合考虑题目要求，逐一分析每个要素，并结合实际情况进行设计和答辩。

合集下载

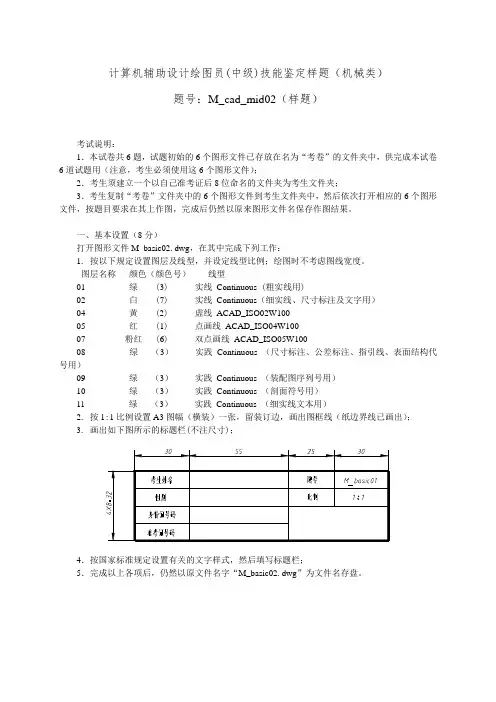

计算机辅助设计CAD绘图员(中级)技能鉴定样题(机械类)

计算机辅助设计CAD绘图员(中级)技能鉴定样题(机械类)

计算机辅助设计绘图员(中级)技能鉴定样题（机械类）

题号：M_cad_mid02（样题）

考试说明：

1．本试卷共6题，试题初始的6个图形文件已存放在名为“考卷”的文件夹中，供完成本试卷6道试题用（注意，考生必须使用这6个图形文件）；

2．考生须建立一个以自己准考证后8位命名的文件夹为考生文件夹；

3．考生复制“考卷”文件夹中的6个图形文件到考生文件夹中，然后依次打开相应的6个图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果。

一、基本设置（8分）

打开图形文件M_basic02.dwg，在其中完成下列工作：

1. 按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。

图层名称 颜色（颜色号） 线型

01 绿 (3) 实线 Continuous (粗实线用)

02 白 (7) 实线 Continuous（细实线、尺寸标注及文字用）

04 黄 (2) 虚线 ACAD_ISO02W100

05 红 (1) 点画线 ACAD_ISO04W100

07 粉红 (6) 双点画线 ACAD_ISO05W100

08 绿 （3） 实践 Continuous （尺寸标注、公差标注、指引线、表面结构代号用）

09 绿 （3） 实践 Continuous （装配图序列号用）

10 绿 （3） 实践 Continuous （剖面符号用）

11 绿 （3） 实践 Continuous （细实线文本用）

2. 按1:1比例设置A3图幅（横装）一张，留装订边，画出图框线（纸边界线已画出）；

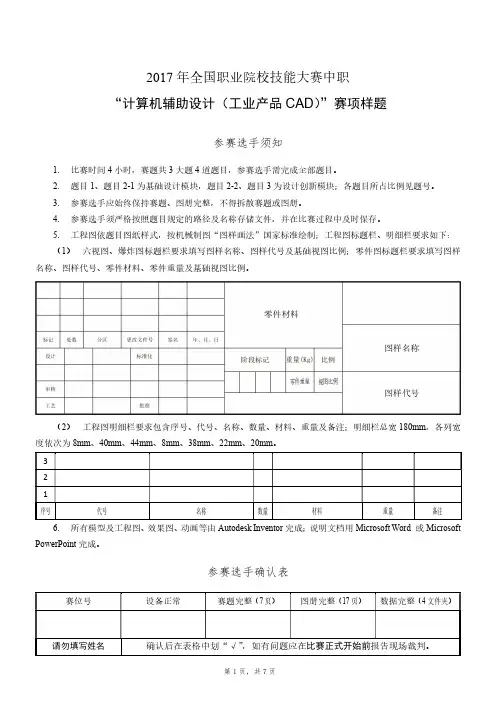

2017计算机辅助设计(工业产品CAD)赛项样题-赛题

2017计算机辅助设计(工业产品CAD)赛项样题-赛题

第1页，共7页 2017年全国职业院校技能大赛中职

“计算机辅助设计（工业产品CAD）”赛项样题

参赛选手须知

1. 比赛时间4小时，赛题共3大题4道题目，参赛选手需完成全部题目。

2. 题目1、题目2-1为基础设计模块，题目2-2、题目3为设计创新模块；各题目所占比例见题号。

3. 参赛选手应始终保持赛题、图册完整，不得拆散赛题或图册。

4. 参赛选手须严格按照题目规定的路径及名称存储文件，并在比赛过程中及时保存。

5. 工程图依题目图纸样式，按机械制图“图样画法”国家标准绘制；工程图标题栏、明细栏要求如下：

（1） 六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样

名称、图样代号、零件材料、零件重量及基础视图比例。

（2） 工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽180mm，各列宽

度依次为8mm、40mm、44mm、8mm、38mm、22mm、20mm。 3

2

1

序号 代号 名称 数量 材料 重量 备注

6. 所有模型及工程图、效果图、动画等由Autodesk Inventor完成；说明文档用Microsoft Word 或Microsoft

PowerPoint完成。

参赛选手确认表

赛位号 设备正常 赛题完整（7页） 图册完整（17页） 数据完整（4文件夹）

请勿填写姓名 确认后在表格中划“√”，如有问题应在比赛正式开始前报告现场裁判。 零件材料

图样名称

图样代号 零件重量 视图比例 第2页，共7页 题目1 智能机器人(42.5%)

智能机器人如图1-1，请根据给出的图纸及要求，完成该产品的模型建立与设计表达。本题需提交的文件及相关要求见表1-1；所有文件须保存在“D: \ 赛位号 \ 1-智能机器人”；不得为不同类型的文件单独创建文件夹。

表1-1 题目1需提交的文件 内容

需提交的文件

文件命名方式

要求（备注）

计算机辅助设计(工业产品CAD)赛项样题 -1-赛题

计算机辅助设计(工业产品CAD)赛项样题 -1-赛题

全国职业院校技能大赛中职组“计算机辅助设计（工业产品CAD）”赛项样题

第 1 页，共 6 页 全国职业院校技能大赛中职组 “计算机辅助设计（工业产品CAD）”赛项样题 参赛选手须知 1. 比赛时间4小时，赛题共3大题4道题目，参赛选手需完成全部题目。 2. 题目1、题目2-1为基础设计模块，计65分；题目2-2、题目3为设计创新模块，计35分。 3. 正式开赛前禁止开启赛题封条；参赛选手应始终保持赛题、图册完整，不得拆散赛题或图册。 4. 参赛选手须严格按照题目规定的路径及名称保存文件，并在比赛过程中及时保存文件。 5. 工程图依题目图纸样式，按机械制图“图样画法”国家标准绘制；工程图标题栏、明细栏要求如下： （1） 六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。 （2） 工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽180mm，各列宽度依次为8mm、40mm、44mm、8mm、38mm、22mm、20mm。 6. 所有模型及工程图、效果图、动画等由Autodesk Inventor完成；说明文档用Microsoft Word 或Microsoft PowerPoint完成。 参赛选手确认表 工位号 设备正常 赛题完整（6页） 图册完整（14页） 数据完整（4文件夹） 不要填写姓名。 确认后在表格中划“√”，如有问题应在比赛正式开始前报告现场裁判。 全国职业院校技能大赛中职组“计算机辅助设计（工业产品CAD）”赛项样题

第 2 页，共 6 页 题目1 订书机 订书机是文书工具的一种，它利用细小的金属（即钉书针）把多张纸张或其他物件结合在一起。 订书机如图1-1，根据给出的图纸及要求，完成订书机的建模与表达。题目1需要提交的文件见表1-1；所有文件须保存在“D: \ 机位号 \ 1-订书机\”；不得为不同类型的文件建立单独的文件夹。 表1-1 题目1需提交的文件 内容 需提交的文件 文件命名方式 备注 项目 项目文件 订书机.ipj 零 件 底座上壳 模型及工程图 底座上壳.ipt、底座上壳.idw 底座下壳 模型及工程图 底座下壳.ipt、底座下壳.idw 引导块 仅模型 引导块.ipt 手柄轴 仅模型 手柄轴.ipt 钉书针槽 模型及工程图 钉书针槽.ipt、钉书针槽.idw 滑轨轴 仅模型 滑轨轴.ipt 送钉块 模型及工程图 送钉块.ipt、送钉块.idw 手柄 模型及工程图 手柄.ipt、手柄.idw 徽标 仅模型 徽标.ipt 压钉块 仅模型 压钉块.ipt 部件相关 部件模型、六视图、爆炸图及明细栏 订书机.iam 固定钉示意等零件模型已提供。 订书机六视图.idw 订书机.ipn 订书机爆炸图.idw 设计表达 装拆动画 订书机装拆动画.wmv 完整表达产品的部件装配或拆解过程并添加特写镜头；分辨率为800×600。 展示动画 订书机展示动画.wmv Studio渲染完成，需展示手柄开合与送钉块滑动动作及产品外观；时长5秒；分辨率为800×600。 图1-1 订书机 全国职业院校技能大赛中职组“计算机辅助设计（工业产品CAD）”赛项样题

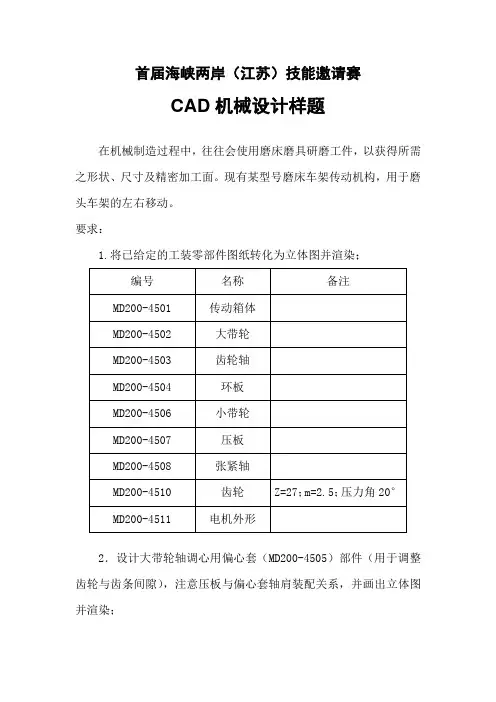

CAD机械设计样题

CAD机械设计样题

首届海峡两岸（江苏）技能邀请赛

CAD机械设计样题

在机械制造过程中，往往会使用磨床磨具研磨工件，以获得所需之形状、尺寸及精密加工面。现有某型号磨床车架传动机构，用于磨头车架的左右移动。

要求：

1.将已给定的工装零部件图纸转化为立体图并渲染；

编号 名称 备注

MD200-4501 传动箱体

MD200-4502 大带轮

MD200-4503 齿轮轴

MD200-4504 环板

MD200-4506 小带轮

MD200-4507 压板

MD200-4508 张紧轴

MD200-4510 齿轮 Z=27；m=2.5；压力角20°

MD200-4511 电机外形

2．设计大带轮轴调心用偏心套（MD200-4505）部件（用于调整齿轮与齿条间隙），注意压板与偏心套轴肩装配关系，并画出立体图并渲染； 3.生成偏心套（MD200-4505）的工程图，标注其所有尺寸和技术要求，视图、图幅大小及标题栏配置自选，打印A4图纸；

4.画出车架传动机构的装配图(立体图)并渲染，参照(MD200-4500)（注：V带不需装配）；

5.生成车架传动机构爆炸视图，根据装配方向决定不同零件的位置，并标注零件编号；

6.制作车架传动机构装配及拆卸动画；

7.生成车架传动机构的装配工程图，标注出与机器或部件的性能、规格、装配和安装有关的尺寸及技术要求，视图、图幅大小及标题栏配置自选，打印A3图纸；

8.标准件现场提供标准文件，自行查表绘制；
