1．CS3000 的系统硬件组成。 sinolant@163

如图所示， 硬件分三部份， 分别是人机接口操作员站(Human Interface Station

简称 HIS)、现场控制站(Field Control Station 简称 FCS) 、VL-NET 。HIS 主要用

来进行数据监控及参数设定， FCS 用来对各种信号进行处理和实现各种控制功

能， VL-NET 即现场控制站的网络，用于数据通讯。

2．CS3000 的软件介绍。

如图所示为操作主画面，以下是各图标的详细功能。 过程报警

系统报警信息

操作指导

打印

用户进入系统的信息(操作级别切换)

功能调用

圖 操作菜单

预设菜单

工具箱

回 导航窗口调用(流程图、系统总貌、趋势图等)

窗口直接调用(窗口名工位)

窗口消除(清屏)

蜂鸣器复位

2.1 报警确认

CS3000 系统软件将时时对所有的硬件进行检测，包括网络，卡件等， 一旦

发现某个硬件发生故障，将进行声音报警，同时将报警信息及时反映在画面上。

告知操作员，以便做出及时处理。 点击进入“系统报警信息”，如图 :红色方块表示报警信息。点击对勾，表示

确认报警，同时消除报警声。

2.2 操作员键盘

上图为操作员键盘及键盘上的各种功能调用，此外，在操作员键盘上部，还

有 32 个快捷键，根据用户需要，每一个快捷键对应相关的功能，如系统总貌，流 程图，趋势图，报警信息等。 2.3 操作监视窗口

2.3.1 流程图窗口

流程图窗口是通过丰富的图素，将装置从视觉上做成易于理解的操作窗口。

流程图窗口有流程图属性、控制属性。

■ 流程图属性

可以将装置以流程图形式显示，进行直观流程图窗口上还可以调出各种窗

口。窗口的示例如下。

■ 控制属性

用仪表图表示出功能块的状态， 对其进行操作监视。仪表图有两个规格， 使

用大尺寸的仪表，最多排8个；使用小尺寸的仪表，最多排16个进行操作监视。

尺寸不同大小的仪表也可以混用。此外， 各个仪表图也可以作为面板窗口单独调

出来使用。窗口示例如下。

● 仪表图

仪表图是将功能块、接点输入等的状态或者数据紧凑而形象地显示在窗口上

的窗口显示的重要要素。仪表图显示在流程图窗口或者面板窗口上。在流程图上显

示的场合，显示形式有通常显示和紧凑显示2种以供选择。仪表图示例如下。

2.3.2 整定窗口

显示1块仪表的所有整定参数和趋势。可以变更趋势的时间轴、数据轴的显

示倍率。整定窗口示例如下。

SH 量程

上限 OPHI 指针上限 LL 低低报 DB 死区宽度

SL 量程下限 OPLO 指针下限 VL 输入变化率

报警 CK 补偿系数

PV 测量值 MSH 输出值上限 SVH 设定值上限 CB 补偿偏差

SUM 累计值 MSL 输出值下限 SVL 设定值下限 PMV 预置输出

SV 设定值 HH 高高报 MH 输出值高限 DL 偏差报警

MV 操作输出 PH 高报 ML 输出值低限 MAN 手动

DV 偏差 PL 低报 GW 增益宽度 AUTO 自动

仪表参数中英文对照表

2.3.3 趋势窗口

趋势窗口是采集各种过程数据、将时间序列变化表现为图的窗口。将采集的

过程数据的时间序列变化成为趋势数据。在趋势窗口最多可以显示8点的趋势数

据。趋势窗口示例如下。

2.3.4 趋势点窗口

趋势点窗口是在分配在窗口的8点趋势数据中， 表示其中1点的窗口。在分配

了趋势窗口的过程数据后，会自动做好趋势点窗口。

2.3.5 过程报警窗口

过程报警窗口按照发生顺序显示报警器信息、过程报警（HI/LO报警等）。

从工具栏的按钮分别按照报警的重要度（重报警、中报警、轻报警） 来选择显示、

非显示。也可以按照键来检索显示现场控制站名以及工位名。可以进行已确认/

未确认的识别以及向关联窗口的展开。报警信息的确认可以对未确认报警进行分

别确认也可以进行一并确认。过程报警窗口示例如下。

2.3.6 操作指导窗口 示例子如下。

操作指导窗口是按照发生顺序显示操作指导信息的窗口。与过程报警一样，

通过系统信息窗口上的操作指导标识的闪烁（闪光） 来通知发生了报警。 也可以

按键来检索显示现场控制站名以及工位名。操作指导信息有将创造工程的状况或者 操作指示等通知给操作员的指导信息、也有在通知工程的状况等的同时， 催促操 作员进行确认或者输入值的对话性信息。操作指导窗口示例如下。

3.3.7 信息监视窗口

信息监视窗口是按照时间序列显示操作记录等信息的窗口。在信息监视窗口

中，事先根据目的从顺序信息、操作记录信息、现场总线信息等来指定采集/显

示对象的信息类别， 可以实时地确认发生的信息。发生的信息按照从新的开始的

顺序显示在信息监视窗口上。按照信息登录对话来进行信息保存数的指定。当超

过能够登录的保存数的信息发生后， 从最早的已确认的信息开始删除， 如果没有

已确认的信息的场合， 那末从最旧的未确认的信息开始删除。信息监视窗口的显

合集下载

日本横河DCS.CS3000培训教材

日本横河DCS.CS3000培训教材

可编辑版

Word完美格式 日本横河DCS CS3000培训教材

目录

一.横河系统项目的一般创建步骤

二.PROJECT的创建

三.COMMON ITEMS通用项目的定义

四．FCS组态

五．HIS组态可编辑版

Word完美格式 日本横河DCS CS3000培训教材

一． 横河系统项目的一般创建步骤

依照相关的自控图纸和工艺说明，进行DCS的软硬件选型、相关系统软硬件设计、软件模拟测试、软硬件上电测试、与现场仪表联动调试。最终提交用户一个硬件安全可靠、软件健壮界面友好操作方便的工艺过程监控平台。

第一步：由自控图纸和工艺说明以及DCS规格需求书，确定系统硬件配置（包括控制器、I/O、通讯、操作站、服务器、以及其它附件），绘制系统配置图、机柜布置图、各种接线图。

第二步：利用SYSTEM VIEW 集成的工具进行硬件组态，包括控制器、I/O节点、I/O卡件、I/O通道、操作站。

第三步：利用SYSTEM VIEW集成的工具进行软件组态，包括回路控制组态、联锁逻辑组态、顺序控制组态、批量控制组态以及操作站各种人机界面的组态。

第四步：利用SYSTEM VIEW集成的虚拟测试功能，对控制器以及操作站组态进行软件功能测试。通过此项测试可以解决其它系统只有在连接实际硬件时才能发现的问题，为安装调试做好准备。

第五步：系统安装调试，经考核运行后，提交用户。

下面是横河的工程工作流程图 可编辑版

Word完美格式 开始运行SYSTEM VIEW第一步：创建PROJECT

.创建目标系统必要的文件夹第二步：定义PROJECT 的通用项（COMMON ITEMS).定义安全功能（SECURITY ) .定义操作标记(OPERATION MARK)第三步：定义FCS控制功能

日本横河DCS CS3000培训教材

日本横河DCS CS3000培训教材

日本横河DCS CS3000培训教材

目录

一.横河系统项目的一般创建步骤

二.PROJECT的创建

三.COMMON ITEMS通用项目的定义

四．FCS组态

五．HIS组态日本横河DCS CS3000培训教材

一． 横河系统项目的一般创建步骤

依照相关的自控图纸和工艺说明，进行DCS的软硬件选型、相关系统软硬件设计、软件模拟测试、软硬件上电测试、与现场仪表联动调试。最终提交用户一个硬件安全可靠、软件健壮界面友好操作方便的工艺过程监控平台。

第一步：由自控图纸和工艺说明以及DCS规格需求书，确定系统硬件配置（包括控制器、I/O、通讯、操作站、服务器、以及其它附件），绘制系统配置图、机柜布置图、各种接线图。

第二步：利用SYSTEM VIEW 集成的工具进行硬件组态，包括控制器、I/O节点、I/O卡件、I/O通道、操作站。

第三步：利用SYSTEM VIEW集成的工具进行软件组态，包括回路控制组态、联锁逻辑组态、顺序控制组态、批量控制组态以及操作站各种人机界面的组态。

第四步：利用SYSTEM VIEW集成的虚拟测试功能，对控制器以及操作站组态进行软件功能测试。通过此项测试可以解决其它系统只有在连接实际硬件时才能发现的问题，为安装调试做好准备。

第五步：系统安装调试，经考核运行后，提交用户。

下面是横河的工程工作流程图 开始运行SYSTEM VIEW第一步：创建PROJECT

.创建目标系统必要的文件夹第二步：定义PROJECT 的通用项（COMMON ITEMS).定义安全功能（SECURITY ) .定义操作标记(OPERATION MARK)第三步：定义FCS控制功能

.定义FCS站配置 .定义过程I/O模件.定义软件I/O.定义信息.定义常规控制功能.定义顺序控制功能第四步：定义HIS功能

.定义HIS站配置 .定义HIS常量.定义功能键分配.定义调度功能.定义趋势记录功能.定义顺序信息.定义用户自定义窗口.定义帮助对话框第五步：实施测试功能.运行虚拟测试功能

日本横河cs3000操作说明

日本横河cs3000操作说明

横河西仪有限公司系统部 - 1 - CS3000系统运行操作说明

第 1 页 共22页

CS3000系统应用软件

操

作

说

明

书

横河西仪有限公司系统部出版发行

2004/11/04

横河西仪有限公司系统部 - 2 - CS3000系统运行操作说明

第 2 页 共22页 总目录

一、前言 -------------------------------------------------------------------------- -3-

二、软件操作说明 --------------------------------------------------------------- -4-

1、画面操作 ----------------------------------------------------------------- -4-

1-1 总貌画面

1-2 流程图画面

1-3 控制分组画面

2、仪表操作 ----------------------------------------------------------------- -6-

2-1 开关仪表面板

2-2 调节仪表面板

3、报表操作 ----------------------------------------------------------------- -7-

三、系统操作说明 --------------------------------------------------------------- -8-

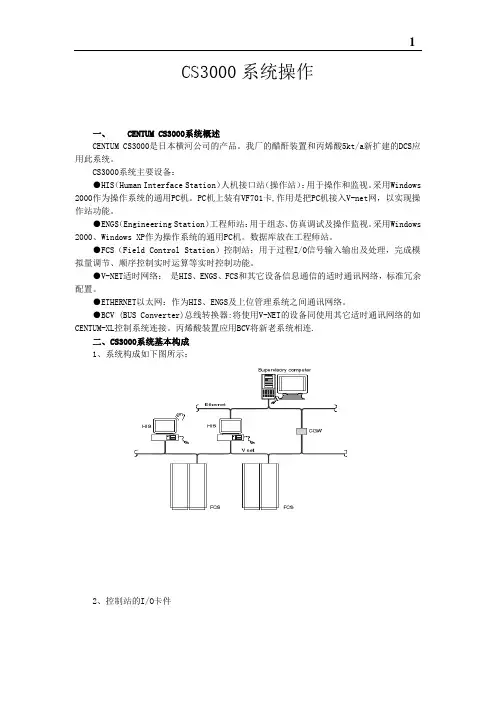

CS3000操作参考
