C7000中文操作手册

  • 格式：pdf
  • 大小：2.78 MB
  • 文档页数：96

2010年9月出版

精 密 空 调 机 组

© STULZ公司，德国汉堡

第57索引

C7000控制器

操作手册

微处理控制器

EN/09.2010/57/2 目录

1. 系统介绍...........................................................................................................................................3 2. 硬件组件...........................................................................................................................................4

2.1 I/O 控制器(C7000 IOC).......................................................................................................4 2.2 EDIO -数字输入/输出扩展板.................................................................................................5

2.3 EAIO -模拟量输入/输出扩展板.............................................................................................6 2.4 EEIO - EEV扩展板...............................................................................................................7

2.5 EBUS- RS485总线的扩展板................................................................................................8 2.5.1 板卡设计..................................................................................................................8

2.5.2 分配- EBUS.............................................................................................................8 2.6 C7000超级型控制器 – 终端(C7000 AT).............................................................................9

2.7 驱动模块.............................................................................................................................10 3. 操作界面.........................................................................................................................................11

3.1 操作元件 - C7000 IOC.......................................................................................................11

3.2 操作元件 - C7000 超级型控制器.......................................................................................12 4. 启动控制器......................................................................................................................................13

5. 信息菜单.........................................................................................................................................17 5.1 信息命令 - C7000..............................................................................................................17

6. 配置................................................................................................................................................23 6.1 加载新软件.........................................................................................................................24

6.2 控制命令 - C7000..............................................................................................................25 6.3 赋值....................................................................................................................................26

6.4 组件....................................................................................................................................32 6.4.1 标准型制冷回路.....................................................................................................32

6.4.2 制冷回路、可选组件..............................................................................................35 6.4.3 冷却水回路、内部组件...........................................................................................37

6.4.4 冷却水回路、外部组件...........................................................................................41 6.4.5 空气回路、内部标准组件.......................................................................................44

6.4.6 空气回路、内部可选组件.......................................................................................50 6.4.7 空气回路、外部可选组件.......................................................................................53

6.4.8 传感器....................................................................................................................53

6.4.9 辅助端口................................................................................................................55 6.5 统计数据.............................................................................................................................56

7. 特殊运行模式..................................................................................................................................58 7.1 周程序................................................................................................................................58

7.2 区域控制.............................................................................................................................59 7.2.1 测序.......................................................................................................................61

合集下载

6000C7000通用说明书V3.0

6000C7000通用说明书V3.0

附录

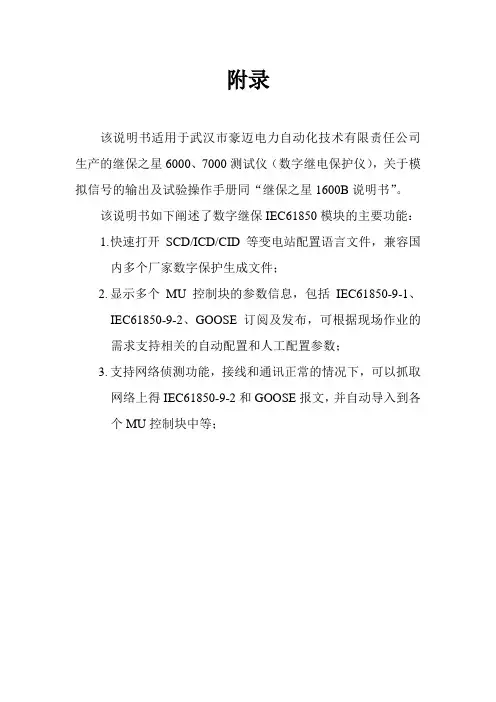

该说明书适用于武汉市豪迈电力自动化技术有限责任公司生产的继保之星6000、7000测试仪（数字继电保护仪），关于模拟信号的输出及试验操作手册同“继保之星1600B说明书”。

该说明书如下阐述了数字继保IEC61850模块的主要功能：

1. 快速打开SCD/ICD/CID等变电站配置语言文件，兼容国内多个厂家数字保护生成文件；

2. 显示多个MU控制块的参数信息，包括IEC61850-9-1、IEC61850-9-2、GOOSE订阅及发布，可根据现场作业的需求支持相关的自动配置和人工配置参数；

3. 支持网络侦测功能，接线和通讯正常的情况下，可以抓取网络上得IEC61850-9-2和GOOSE报文，并自动导入到各个MU控制块中等；

A. 测试仪介绍

 16对光收发器，提供针对IEC61850标准规范中各种通信信息的有效编解码。（61850-9-1，61850-9-2，GOOSE信息）

 12个发送器和两个接收器，提供针对IEC60044-7/8的FT3格式的采样值报文

 完整解析保护模型文件，实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的配置，可灵活方便地与各种型号保护接口

 10对开入量，8对通用开出量，实现保护的完整闭环测试

 GOOSE信息报文,能够模拟丢帧和乱码

 内置GPS，可进行远距离同步输出

 10.4寸大屏显示

 内置工控机

 IRIGB对时或IEEE1588对时

 24路数字采样值输出，每路均可独立配置电压和电流以及频率

 12路小信号输出，每路均可独立配置电压或电流

 波形显示

 数字录波

B. 模块设置说明

该模块是专门用来对9-1，9-2，9-1扩展，FT3，FT3扩展，小信号，订阅GOOSE，发布GOOSE中电流电压通道选择，ASDU数目，采样点数等信息进行设置的。

(一) 9-1配置：

在试验程序（比如交流试验等）主界面工具条中，点击61850网络设置按钮就可以启动该模块了，下图所示中红色圆圈指出的地方。

STULZ空调操作手册

STULZ空调操作手册

一、STULZ 空调操作

⒈ 开关机

在关机状态，按一下红色按键开机，按在开机状态，按一下红 键旁绿色灯亮。色按键关机，按键旁绿色灯灭（风机延 。 分钟自动关机）时 1 进入菜单⒉

在正常显示状态下，用选择键”OK< >”将光标移到所选菜单，按““位 4键后输入密码，① C7000

控制器为 C5000 。②0000数字密码，出厂设定为

”和确认键< >控制器通过选择键“控制菜单的密码是：密码，”输入 “OK维护菜 。>”=右左，”=“OK”=确认，““单的密码是：“”=左。前两个按键必须在时钟秒点”=“<

可视时间内按下。将光标移动”“< >修改参数，通过选择键键后即可通”按“OK到需修改的参数上， ”“< >过选择键

”键确认。退出进行修改，修改完毕按“OK OK”键。菜单需将光标移到“回上”按“ 报警复位⒊报警信息显示在屏幕上，产生报警后，同时蜂鸣键旁的报警红灯亮，RESET(复位)消除报警, 位键“RESET”器响。按一下复报警信息,声音，按第二下复位键“RESET” 清除，报警灯灭。

RESET”复位：种有 2 报警不能直接按“加湿器故障的复位，需要先将加湿电⑴

”接线端子拔下再插上，然22路板的“21、两次。加湿电路板位于空调 后再按复位键内部，打开空调机右柜门即可看到。参见加1

湿电路板图↑按二下复位 mm5），再 ⑵压缩机高压故障的复位，需要先按一下压缩机高压复位按钮（蓝色圆柱型，直径约可看到。参见高压保护该按钮位于压缩机排气阀处的高压保护开关上。打开空调机柜门和内隔板”键“RESET。

2开关图↑．

空调的保养二、 STULZ

过滤网(一)

。1.每个月用吸尘器清理一次过滤网（视脏污情况） 。个月更换一次过滤网（视脏污情况）每2. 3

打开前面板或者待风机完全停止运行后，清理的方法是将空调关闭,3.再,,需将铁丝框拿下把过滤网移出机组,直接用吸尘器 吸干净。如更换 取下过滤网。尽量不用水洗，以避免过滤纤维粘(1) 4. 注意事项：

HPBlade SystemC7000安装运行基本操作指南

HPBlade SystemC7000安装运行基本操作指南

HPBlade SystemC7000安装运行基本操作指南

C7000是HP公司新型号的刀片中心，其可装载16台刀片服务器，并有十个网络模块插口。由于刀片中心上并没有任何的光驱软驱设备，也没有任何的视频输出口。如想将刀片中心上的刀片服务器投入使用只有通过WAN口用交叉线将刀片中心外接自用PC机方可进行相应的配置，保证其投入使用。对C7000的安装运行操作基本如下：

一． 通过一根交叉线将刀片中心与调控端的电脑（推荐使用笔记本电脑）相连。将网线接入刀片中心的一段接到刀片中心的OA口，其后在刀片中心前端显示屏上对刀片中心进行IP上的分配，通过显示屏的上下与OK键在“Enclosure settings”一项里选中IP地址进行设置，其中子网掩码一定要配好（在此以IP：192.168.2.127 掩码：255.255.255.0为例）。之后将控制端的地址于刀片中心的地址配为同一段。（以IP：192.168.2.126为例）（如图）

二． 在控制端的IE浏览器里输入刚配给刀片中心的地址，要以一种加密的连接形式进行接入，即：https://192.168.2.127，如图二

点继续进入，在此推荐使用浏览器为IE7

三． 进入到登陆界面，输入用户名，密码。用户名密码位于悬挂在刀片中心的纸片上。

四． 登陆以后可以看到一个刀片中心的前后平面图，可看到插入几个刀片，安装几个网卡模块，并可在左侧的故障提示栏内看到相应的刀片中心存在的错误。

五． 接下来是对每一台刀片服务器进行配置，目的是让管理员可对每台刀片服务器进行控制。在管理首页面的左侧菜单中点中Enclosure Settings前的加号，在下拉菜单中选中Enclosure Bay

IP Addressing项，会在页面的右侧出现如下图所示画面，会出现1----16相对应的陈列项，即1----16相对应的刀片插槽，在插入刀片服务器的插槽里会在右侧出现相应的地址，并且状态显示为Server Blade，将需要操作的刀片服务器改成与刀片中心和控制端电脑相统一的网段并执行保存。

C7000控制器实用手册V4[1][1].02

C7000控制器实用手册V4[1][1].02

C7000控制器实用手册V4.02

一、温湿度的设置

1、温度的设置。

图一

在图一的状态下通过“＜”，“＞”选择“控制”选项进入下一级菜单。

图二

在图二的菜单中选择“Values”进入下一级菜单

图三

在图三的菜单中选择“空气”进入下一级菜单

图四

在图四的菜单中选择“温度”，进入下一级菜单

图五

在图五的状态下按下“OK”，利用“＜”或“＞”温度设置为期望温度。然后按下“OK”选择“回上”即可返回主菜单。

2、湿度的设置

图一

在图一的状态下通过“＜”，“＞”选择“控制”选项进入下一级菜单。

图二

在图二的菜单中选择“Values”进入下一级菜单

图三

在图三的菜单中选择“空气”进入下一级菜单

图四

在图四的菜单中选择“湿度”，进入下一级菜单

图五

在图五的状态下按下“OK”，利用“＜”或“＞”湿度设置为期望温度。然后按下“OK”选择“回上”即可返回主菜单。

二、加湿器的关闭

在夏季为了避免加湿器的不必要动作，故将加湿器从系统中关闭，具体操作方式如下：

图一

在图一的状态下选择config进入下一级菜单

图二

在图二的状态下选择components进入下一级菜单

图三

在图三的状态下选择humidity进入下一级菜单

图四

在图四的状态下选择加湿器进入下一级菜单

在图五的状态下选按下OK将active栏中的1利用“＜”或“＞”修改为0即可将加湿器关闭，修改为1即为将加湿器打开。

三、常见故障及其排除

1、加湿器故障。

因加湿器故障的常见原因有：上水停止、加湿器老化、加湿水质差、上水管空气较多、上水水压较低、工作2k小时复位等。

如果是停水引起的故障，故障排除办法：

待上水正常后停机，在面板上连续按两下reset，断电重启后即正常。

如不是停水引起的故障请与我公司联系。

2、高压报警

通常由室外机过脏引起。

排除方法：

清扫室外机或冲洗室外机后，将空调主机的高压开关复位并且在面板上连续按两下reset，即可恢复正常。
