阻抗匹配示例

题目：请阐述两大类阻抗匹配的原理和方法；试用导纳圆图讨论三株线匹配器的匹配原理。

答：一、两大类阻抗匹配原理及方法：1、利用λ/4阻抗变换器进行匹配：原理：利用λ/4传输线的阻抗变化作用。

方法：（1）、利用λ/4线对纯电阻性负载进行匹配，当一个特性阻抗为Z c的λ/4传输线终端接以纯电阻性负载Rl时，其始端输入阻抗Zin=Zc2/Rl，即其具有变换电阻值的作用。

（2）、利用λ/4线对复数阻抗的负载进行匹配，需要先将复阻抗变为实阻抗，然后再利用方法一对其进行变换。

复阻抗变为实阻抗方法有两种，法一：将λ/4线接于主传输线中的电压波节点或波腹点处；法二：将λ/4线仍接在终端，但在终端再并联长为l的短路线等。

2、利用并联电抗性元件进行匹配：方法：单株线匹配器进行匹配、双株线匹配器进行匹配和三株线匹配器进行匹配。

原理：（1）、单株线匹配器：在主传输线上距负载d处，并联一长度为l的短路（或开路）支节。

具体工作原理是：在距离负载d（d<λ/2）处的线上找到归一化导纳为y1=1+jb1的点，由此可确定d；再在该处并联一个归一化电纳y2=-jb1，由此可确定l，进而实现与主传输线的匹配，y=y1+y2=1。

（2）、双株线匹配器：距负载两个固定的位置处各并联一个短路线（或开路线）支节。

具体工作原理是：在AA'和BB'截面处各并联一个短路支线（A和B），支线A距终端负载的距离d1可选定，两支线距离d2可选取λ/4，λ/8，3λ/8等，为了得到系统匹配，应有y b=1，且需y b'=1+j b'，即应使yb'落在导纳圆图的g=1的电导图上，即实部为1，其虚部可利用调节枝节B的长度，使其产生的导纳抵消虚部的影响，从而在截面BB'处得到y BB'=1,使传输线得到匹配。

（3）、三株线匹配器：距负载三个固定的位置处，各并联一个短路线（或开路线）支节。

具体工作原理是：在传输线截面AA'、BB'和CC'处各并联着短路支线A、B、C，A与B，B与C之间距离均为d2通常取d2=λ/4或λ/8,。

阻抗匹配及应用设计实战阻抗匹配是指在电路中通过调整电路元件的参数，使得电路的输入阻抗与输出阻抗相等或接近相等的一种技术。

阻抗匹配的目的是为了最大限度地传输信号能量，减小信号的反射和损耗，提高电路的性能。

阻抗匹配的应用非常广泛，下面将介绍几个常见的应用场景和设计实战。

1. 信号传输线阻抗匹配在高频信号传输中，信号传输线的阻抗匹配非常重要。

如果信号源的输出阻抗与传输线的特性阻抗不匹配，会导致信号的反射和损耗，影响信号的传输质量。

因此，在设计高频信号传输线时，需要根据传输线的特性阻抗选择合适的信号源输出阻抗，或者通过添加匹配电路来实现阻抗匹配。

2. 射频功率放大器的输入输出阻抗匹配在射频功率放大器设计中，输入输出阻抗匹配是非常重要的。

输入阻抗匹配可以提高信号源的能量传输效率，输出阻抗匹配可以提高功率放大器的输出功率和效率。

通常使用匹配网络来实现阻抗匹配，如L型匹配网络、π型匹配网络等。

3. 天线阻抗匹配天线是无线通信系统中非常重要的组成部分，天线的阻抗匹配直接影响无线信号的传输效果。

在设计天线时，需要根据天线的特性阻抗选择合适的驱动电路输出阻抗，并通过调整天线的结构参数来实现阻抗匹配。

阻抗匹配可以提高天线的辐射效率，减小信号的反射和损耗。

4. 音频放大器的输入输出阻抗匹配在音频放大器设计中，输入输出阻抗匹配对于提高音频信号的传输质量非常重要。

输入阻抗匹配可以提高音频信号源的能量传输效率，输出阻抗匹配可以提高音频放大器的输出功率和效率。

通常使用匹配网络来实现阻抗匹配，如L型匹配网络、π型匹配网络等。

5. 传感器与信号处理电路的阻抗匹配在传感器与信号处理电路之间的连接中，阻抗匹配可以提高信号的传输质量和减小信号的损耗。

传感器的输出阻抗与信号处理电路的输入阻抗匹配可以提高信号的传输效率，减小信号的失真和噪声。

通常使用阻抗转换电路来实现阻抗匹配，如差分放大器、阻抗转换器等。

在实际的阻抗匹配设计中，需要根据具体的应用场景和要求选择合适的匹配电路和参数。

阻抗匹配的基本概念
嘿，朋友们！今天咱来聊聊阻抗匹配这个有意思的玩意儿。

你说阻抗匹配像啥呢？咱就打个比方哈，它就像是一场舞会里的完美搭档。

你想想，在舞会上，要是男舞伴和女舞伴的舞步、节奏不协调，那跳起来得多别扭呀，说不定还会踩脚呢！这阻抗匹配啊，就是要让电路里的各个部分也像那配合默契的舞伴一样，和谐共舞。

咱平常生活里用的好多电子设备，那可都离不开阻抗匹配呢。

要是没做好，那可能就会出各种问题。

比如说信号不好啦，声音不清楚啦，这多闹心呀！
就好比一辆汽车，发动机就是动力的源头，而阻抗匹配呢，就像是让发动机和其他零部件之间的连接恰到好处。

如果这个连接没弄好，汽车能跑得顺畅吗？肯定不行呀！
再想想，要是音响系统没有做好阻抗匹配，那放出来的音乐能好听吗？说不定还会有杂音、破音啥的，这不是毁了咱们享受音乐的好心情嘛！
其实呀，这阻抗匹配也不是啥特别难理解的东西。

你就把它当成是让不同的部分能够好好合作，发挥出最佳效果的一个关键环节。

就好像一个团队里，大家都得相互配合，才能把事情干好，不是吗？
你看那些高科技的电子产品，为啥能那么好用？那可都是因为背后有阻抗匹配在默默地发挥作用呢！它就像是一个幕后英雄，虽然不显眼，但却至关重要。

咱平时也可以多留意一下身边的电子设备，想想它们是不是做好了阻抗匹配呢。

说不定你会对这些东西有更深的理解和认识哦！
总之啊，阻抗匹配真的很重要，它能让我们的电子世界更加美好、顺畅。

可别小瞧了它哟！
原创不易，请尊重原创，谢谢!。

阻抗匹配及应用设计实战（老外的经典诠释）阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。

负载R上的电压为：Uo=IR=U/[1+(r/R)]，可以看出，负载电阻R越大，则输出电压Uo越高。

再来计算一下电阻R消耗的功率为：P=I*I*R=[U/(R+r)]*[U/(R+r)]*R=U*U*R/(R*R+2*R*r+r*r)=U*U*R/[(R-r)*(R-r)+4*R*r]=U*U/{[(R-r)*(R-r)/R]+4*r}对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。

注意式中[(R-r)*(R-r)/R]，当R=r时，[(R-r)*(R-r)/R]可取得最小值0，这时负载电阻R上可获得最大输出功率Pmax=U*U/(4*r)。

即，当负载电阻跟信号源内阻相等时，负载可获得最大输出功率，这就是我们常说的阻抗匹配之一。

对于纯电阻电路，此结论同样适用于低频电路及高频电路。

当交流电路中含有容性或感性阻抗时，结论有所改变，就是需要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共厄匹配。

在低频电路中，我们一般不考虑传输线的匹配问题，只考虑信号源跟负载之间的情况，因为低频信号的波长相对于传输线来说很长，传输线可以看成是“短线”，反射可以不考虑（可以这么理解：因为线短，即使反射回来，跟原信号还是一样的）。

从以上分析我们可以得出结论：如果我们需要输出电流大，则选择小的负载R；如果我们需要输出电压大，则选择大的负载R；如果我们需要输出功率最大，则选择跟信号源内阻匹配的电阻R。

英文名称：impedance matching基本概念信号传输过程中负载阻抗和信源内阻抗之间的特定配合关系。

一件器材的输出阻抗和所连接的负载阻抗之间所应满足的某种关系，以免接上负载后对器材本身的工作状态产生明显的影响。

对电子设备互连来说，例如信号源连放大器，前级连后级，只要后一级的输入阻抗大于前一级的输出阻抗5-10倍以上，就可认为阻抗匹配良好；对于放大器连接音箱来说，电子管机应选用与其输出端标称阻抗相等或接近的音箱，而晶体管放大器则无此限制，可以接任何阻抗的音箱。

匹配条件①负载阻抗等于信源内阻抗，即它们的模与辐角分别相等，这时在负载阻抗上可以得到无失真的电压传输。

②负载阻抗等于信源内阻抗的共轭值，即它们的模相等而辐角之和为零。

这时在负载阻抗上可以得到最大功率。

这种匹配条件称为共轭匹配。

如果信源内阻抗和负载阻抗均为纯阻性，则两种匹配条件是等同的。

阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份绝对值相等而符号相反。

这种匹配条件称为共扼匹配。

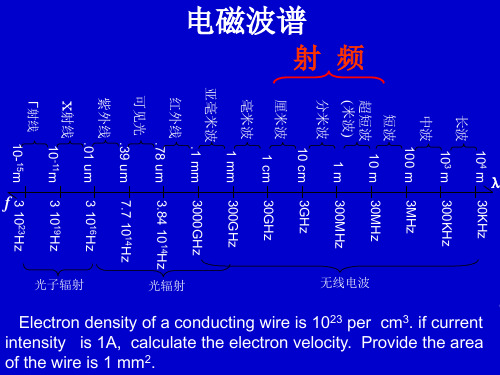

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

史密夫图表上。

电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

共轭匹配在信号源给定的情况下，输出功率取决于负载电阻与信号源内阻之比K，当两者相等，即K=1时，输出功率最大。

在高速的设计中,阻抗的匹配与否关系到信号的质量优劣。

阻抗匹配的技术可以说是丰富多样,在此只对几种简单常用的端接方法进行介绍。

为什么要进行阻抗匹配呢?无外乎几种原因,如减少反射、控制信号边沿速率、减少信号波动、一些电平信号本身需要等等。

端接阻抗匹配一般有 5种方法:1. 源端串联匹配,2. 终端并联匹配,3. 戴维南匹配,4.RC 网络匹配,5. 二极管匹配。

1. 串联端接匹配:一般多在源端使用, Rs (串联电阻 =Z0(传输线的特性阻抗 -R0(源阻抗。

例如:若 R0为 22,Z0为55Ω,则 Rs 应为33Ω。

优点:①器件单一;②抑制振铃,减少过冲;③适用于集总线型负载和单一负载;④增强信号完整性,产生更小 EMI 。

缺点:①当 TTL,CMOS 器件出现在相同网络时,串联匹配不是最佳选择;②分布式负载不是适用,因为在走线路径的中间,电压仅是源电压的一般;③接收端的反相反射仍然存在;④影响信号上升时间并增加信号延时。

2. 并联端接匹配:此 Rt 电阻值必须等于传输线所要求的电阻值, 电阻的一端接信号,一端接地或电源。

简单的终端并联匹配一般不用于 TTL,COMS 电路,因为在高逻辑状态时,此方法需要较大的驱动电流。

优点:①器件单一;②适用于分布式负载;③反射几乎可以完全消除;④电阻阻值易于选择。

缺点:①此电阻需要驱动源端的电流驱动,增加系统电路的功耗;②降低噪声容限。

此电阻值必须等于传输线所要求的电阻值。

电阻的一端接信号,一端接地。

简单的终端并联匹配一般不用于 TTL,COMS 电路,因为他们无法提供强大的输出电流。

3. 戴维南端接匹配:一个电阻上拉,一个电阻下拉,通常采用 R1/R2=220/330的比值。

戴维南等效阻抗必须等于走线的特性阻抗。

对于大多数设计 R1>R2,否则 TTL/COMS电路将无法工作。

优点:①适用于分布式负载;②完全吸收发送波,消除反射。

;缺点:①增加系统电路的功耗;②降低噪声容限;③使用两个电阻,增加布局、布线难度;④电阻值不易于选择。

常见的阻抗匹配方式1、串联终端匹配在信号源阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射。

匹配电阻选择原则，匹配电阻值与驱动器的输出阻抗之和等于传输线的特征阻抗，常见的COMS和TTL驱动器，其输出阻抗会随信号的电平大小变化而变化。

因此，对TTL或CMOS电路来说，不可能有十分正确的匹配电阻，只能这种考虑。

链状拓扑结构的信号王不适合使用串联终端匹配，所有负责必须接到传输线的末端。

串联匹配是最常用的终端匹配方法。

它的优点是功耗小，不会给驱动器带来额外的直流负载，也不会在信号和地之间引入额外的阻抗，而且只需要一个电阻元件。

常见应用：一般的CMOS、TTL电路的阻抗匹配。

USB信号也采样这种方法做阻抗匹配。

2、并联终端匹配在信号源端阻抗很小的情况下，通过增加并联电阻使负载端输入阻抗与传输线的特征阻抗相匹配，达到消除负载端反射的目的。

实现形式分为单电阻和双电阻两种形式。

匹配电阻选择原则：在芯片的输入阻抗很高的情况下，对单电阻形式来说，负载端的并联电阻值必须与传输线的特征阻抗相近或相等;对双电阻形式来说，每个并联电阻值为传输线特征阻抗的两倍。

并联终端匹配优点是简单易行，而易见的缺点是会带来直流损耗：单电阻方式的直流功耗与信号的占空比紧密相关；双电阻方式则无论信号是高电平还是低电平都有直流功耗，但电流比单电阻方式少一半。

常见应用：以高速信号应用较多（1） DDR、DDR2等SSTL驱动器。

采用单电阻形式，并联到VTT（一般为IOVDD的一半）。

其中DDR2数据信号的并联匹配电阻使内置在芯片中的。

（2）TMDS等高速串行数据接口。

采用单电阻形式，在接受设备端并联到IOVDD，单端阻抗为50欧姆（差分对间为100欧姆）。
