C51键盘程序设计

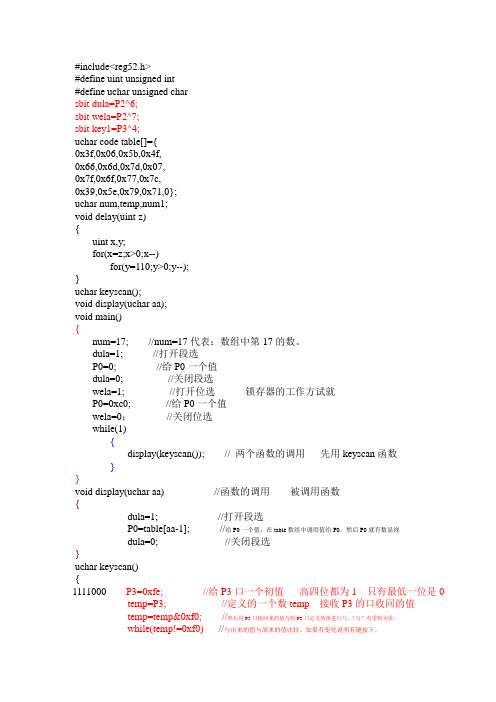

#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit dula=P2^6;sbit wela=P2^7;sbit key1=P3^4;uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0};uchar num,temp,num1;void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}uchar keyscan();void display(uchar aa);void main(){num=17; //num=17代表：数组中第17的数。

dula=1; //打开段选P0=0; //给P0一个值dula=0; //关闭段选wela=1; //打开位选锁存器的工作方试就P0=0xc0; //给P0一个值wela=0；//关闭位选while(1){display(keyscan()); // 两个函数的调用先用keyscan函数}}void display(uchar aa) //函数的调用被调用函数{dula=1; //打开段选P0=table[aa-1]; //给P0一个值，在table数组中调用值给P0。

然后P0就有数显视dula=0; //关闭段选}uchar keyscan(){1111000 P3=0xfe; //给P3口一个初值高四位都为1 只有最低一位是0 temp=P3; //定义的一个数temp 接收P3的口收回的值temp=temp&0xf0; //然后用P3口接回来的值与给P3口定义的值进行与。

“与”有零则为零。

while(temp!=0xf0) //与出来的值与原来的值比较。

PS2键盘的设计---C51程序+详细注释（转）PS2键盘的设计---C51程序#include <reg51.H>#define Frequence 11 //晶振频率单位是MHZ#define DELAY 10*Frequence/6 //发送程序延时#define SLEEP 8*Frequence/6 //发送程序延时sbit KBCLK="P3"^0; //键盘时钟线sbit KBDATA="P3"^1; //键盘数据线bit bat(void); //基本保证测试无错误返回0，有错返回1unsigned char buf_length(); //返回缓冲区数据个数bit command_s(); //键盘命令检查，有命令要接受返回1void clr_buf(void); //清键盘缓冲区void del_head(); //删除缓冲区头unsigned char exist(unsigned char);//检查键盘缓冲区中是否有与参数相等数，有则返回位置，无则返回255//bit emputy(); //检查键盘缓冲区是否空，是返回1unsigned char get_head(); //取键盘缓冲区头，头指针不变unsigned char get_head_f();//取缓冲区头对应标记，标记为0表示对应键已经松下bit insert(unsigned char,unsigned char);//插入缓冲区，并设置对应标记，成功则返回1void ini_timer01(); //定时器初始化void receive_process(); //接收键盘命令并处理void reset(); //软件复位unsigned char scankb(unsigned char); //扫描第N行，返回列直void send_buf(); //发送缓冲区扫描码bit send_code(unsigned char _KeyNo,bit flag);//发送按键扫描码，flag=0发送断开码，flag=1发送接通码bit send(unsigned char); //发送数据void set_default(); //设置缺省值void set_timer1(); //复位定时器1void set_scan_v(unsigned char); //设置扫描速度（拍发速率、延迟时间）void set_flag(unsigned char); //设置缓冲区对应标记void set_led(unsigned char); //设置LEDvoid secret(unsigned char);void scan(void);unsigned char get_end();bit emputy(void);//-----------------------函数声明，变量定义--------------------------------------------------------#include <reg51.h>#define KEY P1unsigned char key_code; //键值unsigned char key_buf[8]; //按键缓冲区unsigned char key_COUNT; //按键计数器unsigned char COUNT_TI; //定时中断计数//-----------------------变量声明---------------------------------------------------------------------void system_init(void ); //初始化，设置定时器0的工作方式，供主程序调用void TIMER0_SCANkey(); //定时器0中断处理函数bit judge_hitkey(); //判断是否有键按下，有返回1，没有返回0unsigned char scan_key(); //扫描键盘，返回键值(高四位代表行，低四位代表列) void key_manage(unsigned char keycode); //按键处理//...........每个按键对应一个处理程序//--------------------------------------------------------------------------------------------------// 函数名称：scan_key// 函数功能：扫描键盘，返回键值(高四位代表行，低四位代表列)// 无键按下返回0//--------------------------------------------------------------------------------------------------unsigned char scan_key() //扫描键盘，返回键值(高四位代表行，低四位代表列){unsigned char scancode,keycode,keycode_line,keycode_row;scancode="0xF0"; //列置低，行置高KEY="scancode"; //输入扫描码，扫描行keycode_line=KEY;scancode="0xF0"; //列置高，行置低KEY="scancode"; //输入扫描码，扫描列keycode_row=KEY;keycode=(((keycode_line<<4)&0xF0)|(keycode_row&0x0F));return(keycode);}//--------------------------------------------------------------------------------------------------// 函数名称：Timer0_init()// 函数功能：初始化设置// 设定INT0的工作方式//--------------------------------------------------------------------------------------------------void Timer0_init(void ){TMOD="0x20"; //定时器0工作在方式2的定时模式ET0=1; //定时器0中断允许TH0=0;TL0=0;TR0=1; //定时器0开始计数EA="1"; //系统中断允许}//--------------------------------------------------------------------------------------------------// 函数名称：TIMER0_intrupt// 函数功能：定时器0中断处理程序按键定时查询//--------------------------------------------------------------------------------------------------void TIMER0_SCANkey() interrupt 1 using 1{EA="0"; //系统中断禁止if((++COUNT_TI)%30==0){switch(COUNT_TI/30){case 1:if(scan_key()==0)COUNT_TI=0; //无键按下，计数值归零break;case 2:break;case 3:if(scan_key()==0)COUNT_TI=0; //无键按下，计数值归零，上次按键未扰动elsekey_code=scan_key(); //又有效建，获取键值break;default:if(scan_key()==0) //等待按键释放key_manage(key_code); //有一个有效按键，调用按键处理程序}}EA=1;}//--------------------------------------------------------------------------------------------------// 函数名称：key_manage// 函数功能：有效按键处理// 按键计数器加1，缓存区数据后移1位//--------------------------------------------------------------------------------------------------void key_manage(unsigned char keycode){unsigned char i;for(i=7;i>=0;i--){key_buf[i]=key_buf[i-1]; //缓冲区内数据后移1位}key_buf[0]= keycode; //将键值送入缓冲区key_COUNT++; //按键计数器加一}//-----------------------函数声明，变量定义-------------------------------------------------------- #include <reg51.h>#define KEY P1sbit DATA="P3"^1; //数据线sbit CLK="P3"^2; //时钟线unsigned char key_buf[8]; //按键缓冲区unsigned char key_COUNT; //按键计数器//--------------------------------------------------------------------------------------------------// 函数名称：delay// 入口参数：N// 函数功能：延时子程序，实现(16*N+24)us的延时// 系统采用11.0592MHz的时钟时,延时满足要求,其它情况需要改动//--------------------------------------------------------------------------------------------------void delay(unsigned int N){int i;for(i=0;i<N;i++);}//--------------------------------------------------------------------------------------------------// 函数名称：CAL_jiaoyan// 函数功能：计算校验位//--------------------------------------------------------------------------------------------------bit CAL_jiaoyan(unsigned char byte_data){//}//--------------------------------------------------------------------------------------------------// 函数名称：SEND_byte// 函数功能：发送一子节数据//--------------------------------------------------------------------------------------------------void SEND_byte(unsigned char byte_data){unsigned char i,temp;if(CLK==0) //时钟线为低temp="byte"_data;CLK="1";DA TA="0";delay(0);CLK="0"; //发送起始位for(i=0;i<8;i++){delay(0);CLK="1";DA TA=(temp&0x01); //发送数据byte_data=byte_data>>1;delay(0);CLK=0;}delay(0);CLK="1";DA TA=CAL_jiaoyan(byte_data); //发送校验位delay(0);CLK=0;delay(0);CLK="1";DA TA=1; //发送结束位delay(0);CLK=0;}//-------------------------------------------------------------------------------------------------- // 函数名称：RECEIVE_byte// 函数功能：接收一子节数据//-------------------------------------------------------------------------------------------------- unsigned char RECEIVE_byte(){unsigned char byte_data,i;CLK="0";delay(0);CLK="1"; //接收起始位，丢弃for(i=0;i<8;i++){delay(0);CLK="0";delay(0);CLK=1;byte_data=byte_data>>1;if(DATA=1)byte_data=byte_data|0x80;elsebyte_data=byte_data&0x7F; //接收8位数据}for(i=0;i<2;i++){delay(0); //接收校验位和结束位CLK="0";delay(0);CLK=1;}return(byte_data);}//--------------------------------------------------------------------------------------------------// 函数名称：manage// 函数功能：主机命令处理函数//-------------------------------------------------------------------------------------------------- void manage(unsigned char rec_data){}//--------------------------------------------------------------------------------------------------// 函数名称：SEND_keydata// 函数功能：发送按键值到主机//-------------------------------------------------------------------------------------------------- void SEND_keydata(){unsigned char ASCII_code; //// ASCII_code=judge_key(key_buf[key_COUNT]); //判断键值，按键编码成ASCII码SEND_byte(ASCII_code);key_COUNT--;}//--------------------------------------------------------------------------------------------------// 函数名称：主程序// 函数功能：循环查询主机状态//-------------------------------------------------------------------------------------------------- void main(){unsigned char rec_data;while(1){if(CLK==0&&DATA==0){rec_data=RECEIVE_byte(); //接收主机键盘manage(rec_data); //指令处理函数}if(key_COUNT!=0&&CLK==1) //有按键等待处理//线路空闲SEND_keydata();}。

c51程序课程设计一、课程目标知识目标：1. 掌握C51编程语言的基本语法和结构；2. 理解并掌握C51的寄存器、内存管理及位操作等特性；3. 学会使用C51编写简单的嵌入式程序，实现基础功能；4. 了解C51程序与硬件之间的交互及接口技术。

技能目标：1. 能够运用C51编程语言设计简单的嵌入式系统程序；2. 培养学生分析问题、解决问题的能力，能够针对实际问题进行程序设计和调试；3. 学会使用C51的开发工具和调试方法，提高实际操作能力。

情感态度价值观目标：1. 培养学生对嵌入式系统开发的兴趣，激发创新意识；2. 培养学生严谨、细致的编程习惯，增强团队协作意识；3. 引导学生认识到编程对于国家科技发展的重要性，树立社会责任感。

本课程针对高中年级学生，结合学科特点和教学要求，注重理论与实践相结合。

课程目标旨在使学生掌握C51程序设计的基本知识和技能，培养学生解决实际问题的能力，同时提高学生的情感态度价值观，为我国嵌入式领域培养优秀人才。

通过对课程目标的分解，教师可进行针对性的教学设计和评估，确保学生达到预期学习成果。

二、教学内容1. C51编程语言基础：- 数据类型、变量、常量- 运算符、表达式和语句- 控制结构（顺序、选择、循环）- 函数的定义和调用2. C51特殊功能及寄存器：- SFR寄存器及其操作- 位操作及位带操作- 中断处理与定时器3. C51内存管理：- 内部RAM和外部RAM的使用- 程序存储器操作- 数据存储器操作4. C51程序设计与实践：- 简单I/O口编程- 系统时钟与串行通信- ADC和DAC编程- 综合项目设计实例5. 课程实践与调试：- 使用开发工具（如Keil uVision）- 程序编译、下载和调试- 常见错误分析和解决方法教学内容按照教学大纲安排，结合教材相关章节，循序渐进地展开。

确保学生在掌握基础知识的同时，能够逐步深入到实际应用。

通过理论与实践相结合的教学内容，使学生在完成本课程学习后，具备基本的C51程序设计能力。

第1章C51数据类型与运算1.1C51数据类型C51的数据类型如下所示：C51编译器支持的数据类型、长度和值域如下表1-1所示。

与面向数学运算的计算机相比，51单片机对变量类型或数据类型的选择更具有关键性意义。

如果在程序设计中使用大量而不必要的变量类型，这会导致C编译器调用库函数的数量，以处理大量的变量类型和数据类型。

所以必须特别慎重地进行变量和数据类型的选择。

1.2C51数据存储类型C51编译器还可以通过将变量、常量定义成不同的存储类型（data，bdata，idata，pdata，xdata，code）的方法，将它们定义在不同的存储区中。

存储类型与51单片机实际存储空间的对应关系如表1-2所示。

储区中。

片内RAM是存放临时性传递变量或使用频率较高变量的理想场所。

访问片内数据存储器（data、bdata、idata）比访问片外数据存储器（xdata、pdata）相对快一些，因此可将经常使用的变量置于片内数据存储器，而将规模较大的或不常使用的数据置于片外数据存储器中。

C51存储类型及其大小和值域如表1-3所示。

例如：表1-3 C51存储类型及其大小和值域char data var1; /*字符变量var1被定义为data存储类型，定位在片内RAM中*/bit bdata flags; /*位变量flags被定义为data存储类型，定位在片内RAM中的位寻址区*//*（20H～2FH）*/float idata x,y,z; /*浮点变量x，y，z被定义为idata存储类型，定位在片内RAM中，并只能用间接寻址的方法进行访问*/unsigned int pdata dimension; /*无符号整型变量dimension被定义为pdata存储类型，定位在片外RAM中，并用MOVX @Ri访问*/ unsigned char xdata vector[10][4][4]; /*无符号字符三维数组变量vector[10][4][4]被定义为xdata存储类型，定位在片外RAM中，占据10×4×4=160个字节空间*/如果在变量定义时省略存储类型标志符，编译器会自动默认存储类型。
