【单片机实验七】键盘扫描及显示设计实验

一、实验目的1. 理解按键扫描的基本原理，掌握按键扫描电路的设计方法。

2. 学习并运用单片机编程技术，实现按键的识别与处理。

3. 掌握按键防抖技术，提高按键识别的准确性。

4. 熟悉数码管显示电路的连接与编程，实现按键值的实时显示。

二、实验原理按键扫描是单片机应用中常见的一种输入方式，通过扫描电路检测按键状态，并转换为单片机可识别的信号。

本实验采用行列扫描法，通过单片机的I/O口输出低电平，逐行扫描按键，同时读取列线状态，判断是否有按键被按下。

三、实验设备1. 单片机实验板（如51单片机实验板）2. 按键（如按钮、触摸按键等）3. 数码管（如7段数码管）4. 电阻、电容等电子元件5. 编程软件（如Keil、IAR等）四、实验步骤1. 电路连接（1）将按键的行线连接到单片机的I/O口，列线连接到数码管的输入端。

（2）数码管的共阳极或共阴极连接到单片机的I/O口。

（3）在按键和数码管之间接入电阻和电容，实现防抖功能。

2. 编程实现（1）初始化单片机的I/O口，将行线设置为输出模式，列线设置为输入模式。

（2）编写按键扫描函数，逐行扫描按键，读取列线状态，判断是否有按键被按下。

（3）编写数码管显示函数，根据按键值显示对应的数字或字符。

（4）编写防抖函数，消除按键抖动干扰。

3. 实验测试（1）上电后，观察数码管显示是否正常。

（2）按下按键，观察数码管是否显示对应的数字或字符。

（3）多次按下按键，观察数码管显示是否稳定。

五、实验结果与分析1. 按键扫描结果实验结果表明，按键扫描电路能够正确识别按键状态，并转换为单片机可识别的信号。

按键按下时，数码管显示对应的数字或字符，按键释放时，数码管显示前一个数字或字符。

2. 防抖效果通过实验发现，防抖函数能够有效消除按键抖动干扰，提高按键识别的准确性。

在按键按下和释放过程中，数码管显示的数字或字符稳定，没有出现跳动现象。

3. 数码管显示实验结果表明，数码管显示电路能够正确显示按键值。

实验四键盘显示程序设计实验目的1、理解串行接口键盘单片机汇编语言程序的基本结构2、了解单片机汇编语言程序的设计和调试方法3、掌握几个的基本的传送类、控制类指令的使用方法实验仪器单片机开发板、万利仿真机、稳压电源、计算机实验原理1、键盘接口电路工作原理串行接口键盘盘电路如图4-15所示。

键盘扫描线与显示位选扫描信号共用。

键盘输入只需要一根线，电路简单。

键盘扫描信号从74LS164输出，低电平有效。

当扫描到某个键时，若按键按下，在KEY端得到低电平，否则得到高电平。

通过判断KEY的电平就可以知道相应键盘是否按下。

图4-15 键盘接口电路图2、读键盘程序设计从上面工作原理分析可知，读键程序可以和显示程序结合在一起，也可以单独设计。

这种结构的键盘同样存在抖动问题。

为了减少程序误动作，程序设计时也要考虑去抖动问题。

这里设计一个把键值显示在LED上的程序。

为了简化问题，把读键程序与显示结合起来。

程序流程图如图4-16所示。

图4-16 键盘扫描程序流程图实验内容1、设计程序把键值显示在数码管。

#include<reg52.h>#include"display.h"extern uchar point;extern uchar table[8];uchar t,temp,time;char num;bit flag1;/*void main(){uchar i;table[0]=0x0;for(i=1;i<8;i++)table[i]=0x11;while(1){num=dispkey();if(flag==1)table[0]=num;delay_1ms(2);}}*//************************************************************2、设计程序按不同键时实现不同功能。

功能：按向上键：最右边一位数码管数值加1（0-9），到9时加1回到0 按向下键：最右边一位数码管数值减加1（9-0），到0时减1回到9按向左键：显示数字左移一位按向右键：显示数字右移一位keypointr:短按小数点右移,长按显示学号；接口：上下左右keypointrkeypointl**************************************************************/ void main(){uchar i,j=7,k=0;for(i=0;i<8;i++)table[i]=0x11;TMOD=0x01;EA=1;TH0=(65536-20000)/256;TL0=(65536-20000)%256;ET0=1;TR0=1;table[7]=0x1;while(1){delay_1ms(5);temp=dispkey();switch(temp){case 5: if ( flag==0){num=++table[j];//加1if(num==10)num=0;table[j]=num;delay_1ms(1);}; flag=1; break;case 4:if ( flag==0){num=--table[j];//减1if(num==-1)num=9;table[j]=num;delay_1ms(1);};flag=1;break;case 2: if ( flag==0) //右移{if(j==7){table[0]=table[7];table[7]=0x11;j=0;continue;}table[j+1]=table[j];//左边赋给右边j++;table[j-1]=0x11;delay_1ms(1);//关闭左一位};flag=1;break;case 8:if ( flag==0){ //左移if(j==0){table[7]=table[0];table[0]=0x11;j=7;continue;}table[j-1]=table[j];//右边赋给左边j--;table[j+1]=0x11;delay_1ms(1);//关闭右一位};flag=1;break;case 1:if ( flag==0) //小数点右移{if(flag1==1){table[0]=0x9;table[1]=0x4;table[2]=0x0;table[3]=0x8;table[4]=0x1;table[5]=0x0;table[6]=0x3;table[7]=0x1;}else{if(k==7){ point=tablepoint[7];k=0;continue;}point=tablepoint[k];k++;delay_1ms(1);}};flag=1;break;default:flag=0; break;}}}void timer0() interrupt 1{TH0=(65536-20000)/256;TL0=(65536-20000)%256;t++;time++;if(temp==1){if(time==50){if(temp==1)flag1=1;time=0;}}}/*******************************************************显示函数*******************************************************///#define __DISPLAY_H__#include"display.h"uchar code disptable[]={0x03,0x9F,0x25,0x0D,0x99,0x49,0x41,0x1F,0x01,0x09,0x11,0xC1,0x63,0x85,0x61,0x71,0xfe,0xff};//0~F数码代码uchar code tablepoint[]={0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01 }; uchar point;uchar table[8];void delay_1ms(uchar z){uint x,y;for(x=z;x>0;x--)for(y=123;y>0;y--);}uchar dispkey(void){uchar i,keynum=0;i=8;DA T=disptable[table[i-1]];if(point&tablepoint[i-1])DA T=DA T&0xfe; //加入小数点DISPDIN =0;DISPCLK =0;DISPCLK =1;DISPDIN =1;delay_1ms(1);if(!key){delay_1ms(5);if(!key) keynum=i;}for (i=7;i>0;i--){DA T =0xff;DA T =disptable[table[i-1]];if(point&tablepoint[i-1])DA T=DA T&0xfe; //加入小数点DISPCLK =0;DISPCLK =1;delay_1ms(1);if(!key){delay_1ms(5);if(!key) keynum=i;}}DA T=0xff;return keynum;}思考题1、当按加1键时，每按一次数码管值变化可能超过1，是什么原因？答：原因是机械按键会有抖动现象，所以每按一次数码管值变化可能超过1。

一、实验目的1. 理解键盘扫描的基本原理。

2. 掌握使用C语言进行键盘扫描程序设计。

3. 学习键盘矩阵扫描的编程方法。

4. 提高单片机应用系统的编程能力。

二、实验原理键盘扫描是指通过检测键盘矩阵的行列状态，判断按键是否被按下，并获取按键的值。

常见的键盘扫描方法有独立键盘扫描和矩阵键盘扫描。

独立键盘扫描是将每个按键连接到单片机的独立引脚上，通过读取引脚状态来判断按键是否被按下。

矩阵键盘扫描是将多个按键排列成矩阵形式，通过扫描行列线来判断按键是否被按下。

这种方法可以大大减少引脚数量，降低成本。

本实验采用矩阵键盘扫描方法，使用单片机的并行口进行行列扫描。

三、实验设备1. 单片机开发板（如51单片机开发板）2. 键盘（4x4矩阵键盘）3. 连接线4. 调试软件（如Keil）四、实验步骤1. 连接键盘和单片机：将键盘的行列线分别连接到单片机的并行口引脚上。

2. 编写键盘扫描程序：（1）初始化并行口：将并行口设置为输入模式。

（2）编写行列扫描函数：逐行扫描行列线，判断按键是否被按下。

（3）获取按键值：根据行列状态，确定按键值。

（4）主函数：调用行列扫描函数，读取按键值，并根据按键值执行相应的操作。

3. 调试程序：将程序下载到单片机，观察键盘扫描效果。

五、实验程序```c#include <reg51.h>#define ROW P2#define COL P3void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 123; j++);}void scan_key() {unsigned char key_val = 0xFF;ROW = 0xFF; // 初始化行delay(1); // 延时消抖key_val = ROW & COL; // 获取按键值ROW = 0x00; // 初始化行delay(1); // 延时消抖key_val = ROW & COL; // 获取按键值ROW = 0x00; // 初始化行delay(1); // 延时消抖key_val = ROW & COL; // 获取按键值ROW = 0x00; // 初始化行delay(1); // 延时消抖key_val = ROW & COL; // 获取按键值}void main() {while (1) {scan_key();if (key_val != 0xFF) {// 执行按键对应的操作}}}```六、实验结果与分析1. 实验结果：程序下载到单片机后，按键按下时，单片机能够正确读取按键值。

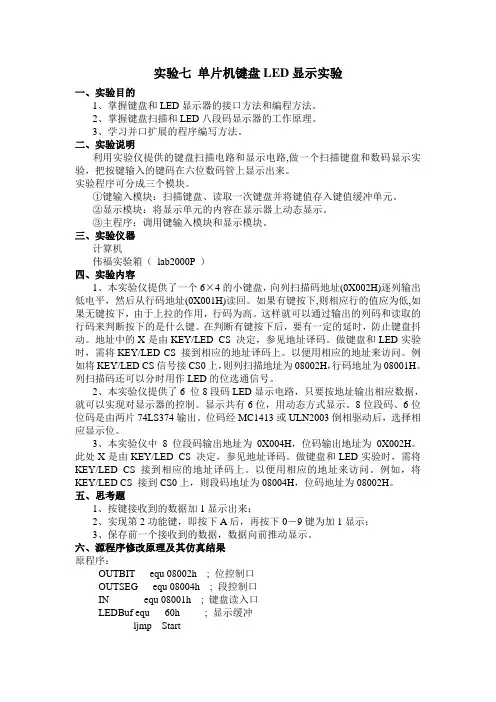

实验七单片机键盘LED显示实验一、实验目的1、掌握键盘和LED显示器的接口方法和编程方法。

2、掌握键盘扫描和LED八段码显示器的工作原理。

3、学习并口扩展的程序编写方法。

二、实验说明利用实验仪提供的键盘扫描电路和显示电路,做一个扫描键盘和数码显示实验，把按键输入的键码在六位数码管上显示出来。

实验程序可分成三个模块。

①键输入模块：扫描键盘、读取一次键盘并将键值存入键值缓冲单元。

②显示模块：将显示单元的内容在显示器上动态显示。

③主程序：调用键输入模块和显示模块。

三、实验仪器计算机伟福实验箱（lab2000P ）四、实验内容1、本实验仪提供了一个6×4的小键盘，向列扫描码地址(0X002H)逐列输出低电平，然后从行码地址(0X001H)读回。

如果有键按下,则相应行的值应为低,如果无键按下，由于上拉的作用，行码为高。

这样就可以通过输出的列码和读取的行码来判断按下的是什么键。

在判断有键按下后，要有一定的延时，防止键盘抖动。

地址中的X是由KEY/LED CS 决定，参见地址译码。

做键盘和LED实验时，需将KEY/LED CS 接到相应的地址译码上。

以便用相应的地址来访问。

例如将KEY/LED CS信号接CS0上，则列扫描地址为08002H，行码地址为08001H。

列扫描码还可以分时用作LED的位选通信号。

2、本实验仪提供了6 位8段码LED显示电路，只要按地址输出相应数据，就可以实现对显示器的控制。

显示共有6位，用动态方式显示。

8位段码、6位位码是由两片74LS374输出。

位码经MC1413或ULN2003倒相驱动后，选择相应显示位。

3、本实验仪中8位段码输出地址为0X004H，位码输出地址为0X002H。

此处X是由KEY/LED CS 决定，参见地址译码。

做键盘和LED实验时，需将KEY/LED CS 接到相应的地址译码上。

以便用相应的地址来访问。

例如，将KEY/LED CS 接到CS0上，则段码地址为08004H，位码地址为08002H。

实验4 键盘实验一、实验目的：1．掌握8255A编程原理。

2．了解键盘电路的工作原理。

3．掌握键盘接口电路的编程方法。

二、实验设备：CPU挂箱、8031CPU模块三、实验原理：1．识别键的闭合，通常采用行扫描法和行反转法。

行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如所读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。

本实验例程采用的是行反转法。

行反转法识别键闭合时，要将行线接一并行口，先让它工作于输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口往各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。

然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上的输入值，那么，在闭合键所在的行线上的值必定为0。

这样，当一个键被按下时，必定可以读得一对唯一的行线值和列线值。

2．程序设计时，要学会灵活地对8255A的各端口进行方式设置。

3．程序设计时，可将各键对应的键值（行线值、列线值）放在一个表中，将要显示的0～F字符放在另一个表中，通过查表来确定按下的是哪一个键并正确显示出来。

实验题目利用实验箱上的8255A可编程并行接口芯片和矩阵键盘，编写程序，做到在键盘上每按一个数字键（0～F），用发光二极管将该代码显示出来。

四、实验步骤：将键盘RL10～RL17接8255A的PB0～PB7；KA10～KA12接8255A的PA0～PA2；PC0～PC7接发光二极管的L1～L8；8255A芯片的片选信号8255CS接CS0。

五、实验电路：六、程序框图7.程序清单八、附:8251/8255扩展模块该模块由8251可编程串行口电路和8255可编程并行口电路两部分组成，其电源、数据总线、地址总线和片选信号均由接口挂箱上的接口插座提供。

一、8251可编程串行口电路（1）8251可编程串行接口芯片引脚及功能8251A是通用同步/异步收发器USART，适合作异步起止式数据格式和同步面向字符数据格式的接口，其功能很强。

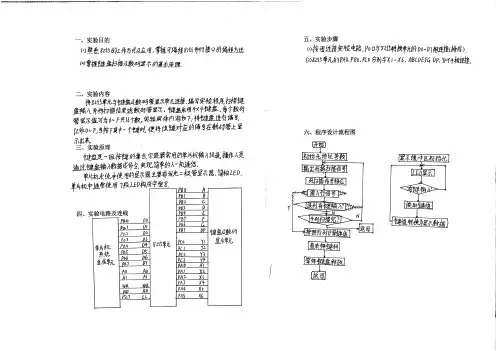

信息工程学院实验报告课程名称：微机原理与接口技术 实验项目名称：键盘扫描及显示实验 实验时间：2017.1.6 班级： 姓名： 学号：一、实 验 目 的1. 掌握 8254 的工作方式及应用编程。

2. 掌握 8254 典型应用电路的接法。

二、实 验 设 备了解键盘扫描及数码显示的基本原理，熟悉 8255 的编程。

三、实 验 原 理将 8255 单元与键盘及数码管显示单元连接，编写实验程序，扫描键盘输入，并将扫描结果送数码管显示。

键盘采用 4×4 键盘，每个数码管显示值可为 0～F 共 16 个数。

实验具体内容如下：将键盘进行编号，记作 0～F ，当按下其中一个按键时，将该按键对应的编号在一个数码管上显示出来，当再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近 6 次按下的按键编号。

键盘及数码管显示单元电路图如图 7-1 和 7-2 所示。

8255 键盘及显示实验参考接线图如图 7-3 所示。

图 7-1 键盘及数码管显示单元 4×4 键盘矩阵电路图图7-2 键盘及数码管显示单元 6 组数码管电路图图7-3 8255 键盘扫描及数码管显示实验线路图四、实验内容与步骤1. 实验接线图如图7-3 所示，按图连接实验线路图。

图7-4 8255 键盘扫描及数码管显示实验实物连接图2.运行Tdpit 集成操作软件，根据实验内容，编写实验程序，编译、链接。

图7-5 8255 键盘扫描及数码管显示实验程序编辑界面3. 运行程序，按下按键，观察数码管的显示，验证程序功能。

五、实验结果及分析：1. 运行程序，按下按键，观察数码管的显示。

图7-6 实验结果分析：当按下键盘其中一个按键时，将该按键对应的编号在一个数码管上显示出来，当再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近 6 次按下的按键编号。

六、实验总结：通过本实验，我了解键盘扫描及数码显示的基本原理，以及熟悉8255 的编程。

实验4 键盘实验一、实验目的：1．掌握8255A编程原理。

2．了解键盘电路的工作原理。

3．掌握键盘接口电路的编程方法。

二、实验设备：CPU挂箱、8031CPU模块三、实验原理：1．识别键的闭合，通常采用行扫描法和行反转法。

行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如所读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。

本实验例程采用的是行反转法。

行反转法识别键闭合时，要将行线接一并行口，先让它工作于输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口往各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。

然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上的输入值，那么，在闭合键所在的行线上的值必定为0。

这样，当一个键被按下时，必定可以读得一对唯一的行线值和列线值。

2．程序设计时，要学会灵活地对8255A的各端口进行方式设置。

3．程序设计时，可将各键对应的键值（行线值、列线值）放在一个表中，将要显示的0～F字符放在另一个表中，通过查表来确定按下的是哪一个键并正确显示出来。

实验题目利用实验箱上的8255A可编程并行接口芯片和矩阵键盘，编写程序，做到在键盘上每按一个数字键（0～F），用发光二极管将该代码显示出来。

四、实验步骤：将键盘RL10～RL17接8255A的PB0～PB7；KA10～KA12接8255A的PA0～PA2；PC0～PC7接发光二极管的L1～L8；8255A芯片的片选信号8255CS接CS0。

五、实验电路：六、程序框图7.程序清单八、附:8251/8255扩展模块该模块由8251可编程串行口电路和8255可编程并行口电路两部分组成，其电源、数据总线、地址总线和片选信号均由接口挂箱上的接口插座提供。

一、8251可编程串行口电路（1）8251可编程串行接口芯片引脚及功能8251A是通用同步/异步收发器USART，适合作异步起止式数据格式和同步面向字符数据格式的接口，其功能很强。

一、实验目的1. 理解键盘扫描的基本原理，掌握键盘扫描的方法。

2. 掌握数码管显示的基本原理，实现键盘扫描信息的实时显示。

3. 熟悉8255并行接口芯片在键盘扫描和数码管显示中的应用。

二、实验原理1. 键盘扫描原理：键盘扫描是指通过硬件电路对键盘按键进行检测，并将按键信息转换为可识别的数字信号的过程。

本实验采用行列式键盘，通过扫描键盘的行线和列线，判断按键是否被按下。

2. 数码管显示原理：数码管是一种用来显示数字和字符的显示器，由多个发光二极管（LED）组成。

本实验采用七段数码管，通过控制各个段（A、B、C、D、E、F、G）的亮灭，显示相应的数字或字符。

3. 8255并行接口芯片：8255是一款通用的并行接口芯片，具有三个8位并行I/O口（PA、PB、PC），可用于键盘扫描和数码管显示的控制。

三、实验设备1. 实验平台：PC机、8255并行接口芯片、行列式键盘、七段数码管、面包板、导线等。

2. 软件环境：汇编语言编程软件、仿真软件等。

四、实验步骤1. 硬件连接：将8255并行接口芯片、行列式键盘、七段数码管连接到实验平台上，按照电路图进行连线。

2. 编写程序：使用汇编语言编写键盘扫描和数码管显示的程序。

（1）初始化8255并行接口芯片：设置PA口为输出端口，PB口为输出端口，PC口为输入端口。

（2）扫描键盘：通过PC口读取键盘的行线状态，判断是否有按键被按下。

若检测到按键被按下，读取对应的列线状态，确定按键的位置。

（3）数码管显示：根据按键的位置，控制数码管的段（A、B、C、D、E、F、G）的亮灭，显示相应的数字。

3. 仿真调试：使用仿真软件对程序进行调试，确保程序能够正确扫描键盘和显示数字。

五、实验结果与分析1. 实验结果：成功实现了键盘扫描和数码管显示的功能。

当按下键盘上的任意按键时，数码管上会显示对应的数字。

2. 分析：（1）键盘扫描部分：通过读取PC口的行线状态，判断是否有按键被按下。

当检测到按键被按下时，读取PB口的列线状态，确定按键的位置。

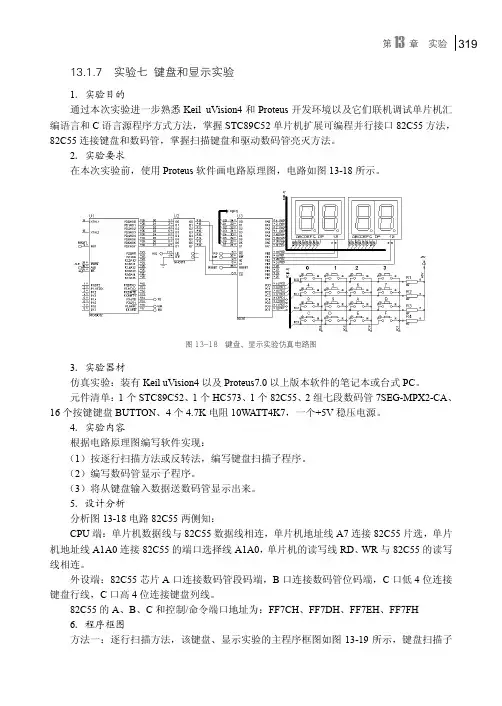

第13章实验31913.1.7 实验七 键盘和显示实验1．实验目的通过本次实验进一步熟悉Keil uVision4和Proteus开发环境以及它们联机调试单片机汇编语言和C语言源程序方式方法，掌握STC89C52单片机扩展可编程并行接口82C55方法，82C55连接键盘和数码管，掌握扫描键盘和驱动数码管亮灭方法。

2．实验要求在本次实验前，使用Proteus软件画电路原理图，电路如图13-18所示。

图13-18 键盘、显示实验仿真电路图3．实验器材仿真实验：装有Keil uVision4以及Proteus7.0以上版本软件的笔记本或台式PC。

元件清单：1个STC89C52、1个HC573、1个82C55、2组七段数码管7SEG-MPX2-CA、16个按键键盘BUTTON、4个4.7K电阻10WATT4K7，一个+5V稳压电源。

4．实验内容根据电路原理图编写软件实现：（1）按逐行扫描方法或反转法，编写键盘扫描子程序。

（2）编写数码管显示子程序。

（3）将从键盘输入数据送数码管显示出来。

5．设计分析分析图13-18电路82C55两侧知：CPU端：单片机数据线与82C55数据线相连，单片机地址线A7连接82C55片选，单片机地址线A1A0连接82C55的端口选择线A1A0，单片机的读写线RD、WR与82C55的读写线相连。

外设端：82C55芯片A口连接数码管段码端，B口连接数码管位码端，C口低4位连接键盘行线，C口高4位连接键盘列线。

82C55的A、B、C和控制/命令端口地址为：FF7CH、FF7DH、FF7EH、FF7FH6．程序框图方法一：逐行扫描方法，该键盘、显示实验的主程序框图如图13-19所示，键盘扫描子。

程序及注解见附件CLEAR: MOV DPTR, #B_8255 ;清屏 MOV A,#00H MOVX @DPTR,A RET DIS: PUSH ACC ;显示子程序 PUSH 00H PUSH 03H MOV R0,#50H ;显示缓冲首地址 MOV R3,#0DFH ;显示扫描值AGAIN: MOV A,#0FFH ;关闭显示 MOV DPTR,#A_8255 MOVX @DPTR,A MOV A,@R0 MOV DPTR,#DSEGS ;数码管段表地址 MOVC A,@A+DPTR ;查表 MOV DPTR,#B_8255 ;送段显示 MOVX @DPTR,A MOV A,R3 MOV DPTR,#A_8255 MOVX @DPTR,A ACALL DL1MS INC R0 ;显示缓冲加1 MOV A,R3 JNB ACC.0,OUT ;扫描结束否 RR A ;向右移一位 MOV R3,A AJMP AGAIN OUT: POP 03H POP 00H POP ACC RET ;数码管段显示值DSEGS: DB 03FH, 06H,05BH,04FH,066H,06DH,07DH, 07H DB 07FH,06FH,077H,07CH,039H,05EH,079H,071H DL1MS: MOV R7,#01H DL0: MOV R6,#080H DL1: DJNZ R6,DL1 DJNZ R7,DL0 RET PUTBUF: PUSH 00H ;保存键值到缓冲RAM 中 PUSH ACC MOV A,R5 MOV R0,A POP ACC MOV @R0,A DEC R5 CJNE R5,#04FH,GOBACK MOV R5,#55H ;重置缓冲地址GOBACK: POP 00H RET END ;==============================================================; 文件名称: KeyScan.Asm; 功能描述: 8255扩展IO, 完成键盘及数码管显示实验.; 按下按键, 数码管显示相应键值.;==============================================================A_8255 EQU 7F00H ;8255端口定义B_8255 EQU 7F01HC_8255 EQU 7F02HCON_8255 EQU 7F03HORG 0000HLJMP MAINORG 0100HMAIN: MOV 50H,#00H ;键值缓冲清0MOV 51H,#00HMOV 52H,#00HMOV 53H,#00HMOV 54H,#00HMOV 55H,#00HMOV R5, #55HMOV A, #81H MOV DPTR, #CON_8255 ;8255控制端口MOVX @DPTR, A ;写入控制字BEGIN: LCALL DIS ;调用显示子程序LCALL CLEAR ;清屏LCALL CCSCAN ;调用键扫子程序JNZ INK1 ;判是否有键按下LJMP BEGININK1: LCALL DISLCALL DL1MS ;消除按键抖动LCALL DL1MSLCALL CLEARLCALL CCSCANJNZ INK2AJMP BEGININK2: MOV R2,#0FEHMOV R4,#00H ;从第0列开始扫描COLUM: MOV DPTR,#A_8255MOV A,R2MOVX @DPTR,A ;写入列扫描值MOV DPTR, #C_8255MOVX A,@DPTRJB ACC.0,LINE1 ;判第0行的值MOV A,#00H ;第0行AJMP KCODELINE1: JB ACC.1,LINE2MOV A,#04H ;第1行AJMP KCODELINE2: JB ACC.2,LINE3MOV A,#08H ;第2行AJMP KCODELINE3: JB ACC.3,NEXTMOV A, #0CH ;第3行KCODE: ADD A,R4 ;得到键值ACALL PUTBUFPUSH ACCKON: ACALL DISACALL CLEARACALL CCSCANJNZ KONPOP ACCNEXT: INC R4MOV A,R2JNB ACC.4,KERRRL AMOV R2,AAJMP COLUMKERR: AJMP BEGINCCSCAN: MOV DPTR,#A_8255 ;按键扫描MOV A,#00HMOVX @DPTR,AMOV DPTR,#C_8255MOVX A,@DPTRCPL A ;取反ANL A,#0FHRET。

实验六键盘扫描显示实验一、实验目的1 、掌握键盘和显示器的接口方法和编程方法。

2 、掌握键盘扫描和LED八段码显示器的工作原理。

二、实验连线将JP4和JP8通过8PIN排线连接，JP10和JP3通过8PIN排线连接三、实验内容把矩阵键盘上的按键输入的键码在静态数码管上显示出来。

四、实验步骤实验采用线反转法①打开keil软件---新建工程---新建文件②编写程序：#include<reg51.h>#define uint unsigned int#define uchar unsigned charucharshuzu[3][4]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83} ; uint i;uint j;void delay(uint n){while(--n);}void keyscan(){uchar temp;P3=0x0f;delay(1000);temp=P3^0x0f;switch(temp){case 0x02 : i=0;break;case 0x04 : i=1;break;case 0x08 : i=2;break;default :break;}P3=0xf0;delay(1000);temp=P3^0xf0;switch(temp){case 0x10 : j=0;break;case 0x20 : j=1;break;case 0x40 : j=2;break;case 0x80 : j=3;break;default : break;}}main(){P2=0x00;while(1){ P3=0x00;if(P3!=0xf0)keyscan();P2=shuzu[i][j];delay(1000);}}保存、编译---生成hex文件③连接线，使用下载软件将编好程序载入单片机中。

实验键盘扫描显示实验一、实验要求编写程序，将键盘上的值显示在第八位LED七段数码管上。

二、实验目的1.掌握LED七段数码管动态显示的原理。

2.学习键盘扫描的原理及其编程方法。

三、实验说明图1 矩阵键盘原理图电路如图1所示。

键盘矩阵输入电路采用行列扫描法实现。

将行线接输出口，列线接到输入口，采用列扫描法，先将某一行输出为低电平，其它行输出为高电平，用输入口来查询列线上的电平，逐次读入列值，如果行线上的值为0时，列线上的值也为0，则表明有按键按下。

否则，接着读入下一列，直到找到该行有按下的键为止。

如该行没有找到有按键按下，就按此方法逐行找下去，直到扫描完全部的行和列，并显示键值。

四、实验电路连线此实验不需要连线。

五、程序框图开始数码管消隐启动T0计时中断计时至0.1ms扫描键盘按键消抖发送位码和段码显示数字六、程序代码#include <C:\keil\c51\INC\STC\STC15.h>sbit P_HC595_SER = P4^0; //pin 14 SER data inputsbit P_HC595_RCLK = P5^4; //pin 12 RCLk store (latch) clocksbit P_HC595_SRCLK = P4^3; //pin 11 SRCLK Shift data clockunsigned char code rui[]={// 0 1 2 3 4 5 6 7 8 9 A B C D E F0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x10}; //段码//unsigned char code T_COM[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}; //位码unsigned char i,j;unsigned char code T_COM = 0x01;unsigned char display_index = 0; //显示位索引void Send_595(unsigned char dat, unsigned char dat2){ unsigned char a;for(a=0; a<8; a++){ dat <<= 1; //选数码管,位码P_HC595_SER = CY;P_HC595_SRCLK = 1;P_HC595_SRCLK = 0;}for(a=0; a<8; a++) //要显示的数字，段码{ dat2 <<= 1;P_HC595_SER = CY;P_HC595_SRCLK = 1;P_HC595_SRCLK = 0; }P_HC595_RCLK = 1;P_HC595_RCLK = 0; //锁存输出数据}void main(void){TMOD=0x01;TL0=0xCE;TH0=0xFF;ET0=1; //允许T0中断EA=1; //开总中断TR0=1; //启动T0计数i=500;Send_595(0xff,rui[17]);Send_595(0xff,rui[17]);//消抖while(1);}//中断函数void T0_ISR(void) interrupt 1{unsigned char a,b,hang,lie;TL0=0xCE;TH0=0xFF; //1毫秒显示一次i--;hang = 0x10;for(a=0;a<4;a++){P0=~hang;hang <<= 1;if( (P0&0x0f) < 0x0f ){lie = 0x01;for(b=0;b<4;b++){if( (P0&lie) == 0x00 ){if( i=500&&(P0&lie) == 0x00 ){while( (P0&lie) == 0x00 );display_index = a*4+b;Send_595(~T_COM,rui[display_index]); //共阴输出位码,段码i=500;return;}}lie <<= 1;}}}}七、问题与解决数码管初始化时，显示的数字是乱码，可能原因是寄存器重置时存入的数是随机的。

单片机的键盘和显示实验报告㈠实验目的1.掌握单片机I/O的工作方式；2.掌握单片机以串行口方式0工作的LED显示；3.掌握键盘和LED显示的编程方法。

㈡实验器材1.G6W仿真器一台2.MCS—51实验板一台3.PC机一台4.电源一台㈢实验内容及要求实验硬件线路图见附图从线路图可见，8051单片机的P1口作为8个按键的输入端，构成独立式键盘。

四个LED显示器通过四个串/并移位寄存器74LS164接口至8051的串行口，该串行口应工作在方式0发送状态下，RXD端送出要显示的段码数据，TXD则作为发送时钟来对显示数据进行移位操作。

编写一个计算器程序，当某一键按下时可执行相应的加、减、乘、除运算方式，在四个显示器上显示数学算式和最终计算结果。

注：①通过按键来选择加、减、乘、除四种运算方式。

②输入两个数字均为一位十进制数，可预先放在内存中。

㈣实验框图(见下页)㈤思考题1.当键盘采用中断方式时，硬件电路应怎样连接~是键输出线，~是扫描输入线。

输入与门用于产生按键中断，其输入端与各列线相连，再通过上拉电阻接至+5 V电源，输出端接至8051的外部中断输入端。

移位寄存器的移位速率是多少实验中要求计算的式子和结果之间相差一秒，移位寄存器的移位速率应该是每秒一位吧。

其实这个问题确实不知道怎么回答。

LED实验代码：ORG 0000HAJMP MAINORG 0030HMAIN:MOV 41H,#0BBH ;对几个存放地址进行初始化MOV 42H,#0BBHMOV 43H,#0BBHMOV 44H,#0BBHMOV SCON,#00H ;初始化串行口控制寄存器，设置其为方式0 LCALL DISPLAY ;初始化显示KEY:MOV R3,#08H ;用来存放两个数据MOV R4,#02HMOV P1,#0FFH ;初始化P1口MOV A,P1 ;读取按键状态CPL A ;取正逻辑，高电平表示有键按下JZ KEY ;A=0时无键按下，重新扫描键盘LCALL DELAY1 ;消抖MOV A,P1 ;再次读取按键状态CPL AJZ KEY ;再次判别是否有键按下PUSH AKEY1:MOV A,P1CPL AANL A,#0FH ;判别按键释放JNZ KEY1 ;按键未释放，等待LCALL DELAY1 ;释放，延时去抖动POP AJB ,ADD1 ;K1按下转去ADD1JB ,SUB1 ;K1按下转去SUB1JB ,MUL1 ;K1按下转去MUL1JB ,DIV1 ;K1按下转去DIV1LJMP KEYADD1:LCALL BUFFER ;显示加数和被加数MOV 43H,#049HLCALL DISPLAY ;显示加号MOV A,R3ADD A,R4DA AMOV R3,A ;相加结果放入R6ANL A,#0FHMOV R4,A ;结果个位放入R7MOV A,R3SWAP A ;半字节交换，高四位放入低四位ANL A,#0FHMOV R3,A ;结果的高位放入R6LCALL L ;显示缓存区设置LCALL DELAY2 ;延时一秒后显示LCALL DISPLAYLJMP KEYSUB1:LCALL BUFFER ;显示减数和被减数MOV 43H,#40HLCALL DISPLAY ;显示减号MOV A,R3CLR CY ;CY清零SUBB A,R4 ;做减法PUSH ARLC A ;带进位循环左移，最高位放入CYJC F ;判断最高位，若为1则跳转到负数ZHENG: POP AMOV R4,AMOV R3,#00H ;高位清零SJMP OUTFU:POP ACPL A ;取绝对值INC AMOV R4,AMOV R3,#11H ;显示负号OUT: LCALL L ;显示缓存区设置LCALL DELAY2 ；延时1s后显示LCALL DISPLAYLJMP KEYMUL1:LCALL BUFFER ；显示两位乘数MOV 43H,#99HLCALL DISPLAY ；显示乘号MOV A,R3MOV B,R4MUL AB ;结果放入AB，A中是低8位，B中是高8位MOV B,#0AHDIV AB ;十进制转换MOV R4,B ;结果个位放入R7MOV R3,A ;结果的十位放入R6LCALL LLCALL DELAY2LCALL DISPLAY ;延时1s后显示LJMP KEYDIV1:LCALL BUFFER ;显示除数和被除数MOV 43H,#62HLCALL DISPLAY ;显示除号MOV A,R3MOV B,R4DIV AB ;A除以BMOV R4,B ;余数放在R4中MOV R3,A ;商放在R3中MOV A,R4MOVC A,@A+DPTR ;调用段选号MOV 41H,A ;显示余数MOV A,R3MOVC A,@A+DPTRMOV 43H,A ;显示商MOV 42H,#00HMOV 44H,#00HLCALL DELAY2 ;延时1S后显示LCALL DISPLAYLJMP KEYBUFFER: MOV 41H,#22H ;显示初始化，在做计算之前显示两个操作数，显示等号MOV DPTR,#TABLMOV A,R4MOVC A,@A+DPTRMOV 42H,AMOV A,R3MOVC A,@A+DPTRMOV 44H,ARETDISPLAY:MOV R5,#04H ;共四位需要显示MOV R0,#41HDISPLAY1:MOV A,@R0MOV SBUF,ADISPLAY2:JNB TI,DISPLAY2 ;是否传完了CLR TIINC R0DJNZ R5,DISPLAY1RETL:MOV A,R4MOVC A,@A+DPTRMOV 41H,A ;R4对应的段码MOV A,R3MOVC A,@A+DPTRMOV 42H,A ;R3对应的段码MOV 43H,#00HMOV 44H,#00HRETDELAY1: ;普通延时MOV R1,#20HDS1: MOV R2,#0FFHDS2: DJNZ R2,DS2DJNZ R1,DS1RETDELAY2: MOV R6,#14H ;定时1SMOV TMOD,#01HDS3:MOV TH0,#3CHMOV TL0,#0B0H ;50msSETB TR0LOOP:JNB TF0,LOOPCLR TF0CLR TR0DJNZ R6,DS3 ;1s到，中断返回RETTABL:DB 0BBH 09H 0EAH 6BH ;段码表DB 59H 73H 0F3H 0BHDB 0FBH 7BH 00H 0DBHDB 0F1H 0B2H 0E9H 0F2HDB 0D2H 40H实验结果及分析按键1:8+2= 结果：10按键2:8-2= 结果: 6按键3:8*2= 结果：16按键4:8/2= 结果：4从上面的结果可以看出，本次实验基本完成了实验要求。

万方科技学院单片机实验报告题目：单片机实验报告院（系）：电气自动化专业班级：计算机15升学生姓名：学号：1516353004 指导教师：苏百顺实验一键盘扫描显示实验OUTBIG EQU 8002H ; 位控制口OUTSEG EQU 8004H ; 段控制口KEYIN EQU 8001H ; 键盘读入口READY: MOV 20H,#3FH ;缓冲器设初值，赋值到6个数码管MOV 21H,#3FHMOV 22H,#3FHMOV 23H,#3FHMOV 24H,#3FHMOV 25H,#3FHMAIN: LCALL DISPLAY ;无键码输入，调用显示模块LCALL TESTJZ MAIN ;累加器为0即说明无按键，则转移继续显示LCALL SEARCH ;有键值输入，寻找输入键值所在的行和列MOV 20H,21H ;数码管显示出输入的键值MOV 21H,22HMOV 22H,23HMOV 23H,204MOV 24H,25HMOV DPTR,#LEDTABMOVC A,@A+DPTRMOV 25H,ASJMP MAINDISPLAY: ;显示模块MOV R0,#20H ;缓冲区从20H处开始MOV R1, #6 ;共 6个八段管MOV R2, #00100000B 从左边开始显示灯亮为1，灭为0,LOOP: MOV DPTR, #OUTBIGMOV A, #0MOVX @DPTR, A ; 位选码初值设为0，即关闭所有八段管MOV A, @R0 ;将以20H为首地址的内存值发送到段码输出口8004H MOV DPTR, #OUTSEGMOVX @DPTR,AMOV DPTR, #OUTBIG ;输出位选通信号，使每次只显示一位八段管MOV A, R2MOVX @DPTR, ALCALL DELAY ;延时MOV A, R2RR A ;位选信号右移一位，即动态显示下一个数码管MOV R2, AINC R0 ;内存地址加一，提供段码输出DJNZ R1, LOOPRETDELAY: MOV R7,#01H ; 延时子程序DEL1: MOV R6,#00HDEL2: DJNZ R6, DEL2DJNZ R7, DEL1RETTEST: MOV DPTR,#OUTBIG ;检测有无键值输入MOV A,#00HMOVX @DPTR,A ;输出线置为0MOV DPTR,#KEYINMOVX A,@DPTR ;读入键状态CPL A ;累加器求反ANL A,#0FH ;高四位不用RETSEARCH: ;找出键值所在的的位置（行和列）MOV R1,#00100000BMOV R2,#06HMOV R5,#00HMOV R4,#03HLSEARCH: ;找出列所在位置后MOV A,R1CPL AMOV DPTR,#OUTBIGMOVX @DPTR,ACPL ARR A ;通过判断循环几次进位为1来实现计数的功能，从而得知行所在位置MOV R1,AMOV DPTR,#KEYINMOVX A,@DPTRCPL AANL A,#0FHJNZ HSEARCH ;找到所在列，继续寻找行所在位置INC R5DJNZ R2，LSEARCHHSEARCH:MOV R7,#04HLOOP2: RRC AJC GETDEC R4DJNZ R7, LOOP2GET: ;确定输入的键码值MOV A,R4 ;键值=行*6+列,R4*6+R5->AMOV B,#6HMUL ABADD A,R5MOV DPTR,#KEYTAB ;取出键码所在位置MOVC A,@A+DPTRMOV 26H,A ;将取出键值暂时保存在内存中，以免数据丢失WAIT: MOV DPTR,#OUTBIG ;等键释放CLR AMOVX @DPTR,ALCALL DELAY LCALL TESTJNZ WAITMOV A,26H ;释放出键盘输入值RETLEDTAB: ; 八段管显示码DB 3fh, 06h, 5bh, 4fh, 66h, 6dh, 7dh, 07hDB 7fh, 6fh, 77h, 7ch, 39h, 5eh, 79h, 71hKEYTAB: ;键盘码DB 07H,08H,09H,0AH,00H,00HDB 04H,05H,06H,0BH,00H,00HDB 01H,02H,03H,0CH,00H,00HDB 00H,0FH,0EH,0DH,00H,00HEND实验二八段数码管显示实验一、实验目的：1、了解数码管动态显示的原理。

单⽚机4X4键盘扫描和显⽰课程设计⼆、设计内容1、本设计利⽤各种器件设计，并利⽤原理图将8255单元与键盘及数码管显⽰单元连接，扫描键盘输⼊，最后将扫描结果送⼊数码管显⽰。

键盘采⽤4*4键盘，每个数码管可以显⽰0-F共16个数。

将键盘编号，记作0-F，当没按下其中⼀个键时，将该按键对应的编号在⼀个数码管上显⽰出来，当在按下⼀个键时，便将这个按键的编号在下⼀个数码管上显⽰，数码管上可以显⽰最近6次按下的按键编号。

设计并实现⼀4×4键盘的接⼝，并在两个数码管上显⽰键盘所在的⾏与列。

三、问题分析及⽅案的提出4×4键盘的每个按键均和单⽚机的P1⼝的两条相连。

若没有按键按下时，单⽚机P1⼝读得的引脚电平为“1”；若某⼀按键被按下，则该键所对应的端⼝线变为地电平。

单⽚机定时对P1⼝进⾏程序查询，即可发现键盘上是否有按键按下以及哪个按键被按下。

实现4×4键盘的接⼝需要⽤到单⽚机并编写相应的程序来识别键盘的⼗六个按键中哪个按键被按下。

因为此题⽬还要求将被按下的按键显⽰出来，因此可以⽤两个数码管来分别显⽰被按下的按键的⾏与列表⽰任意⼀个⼗六进制数)分别表⽰键盘的第⼆⾏、第三⾏、第四⾏;0xXE、0xXD、0xXB、0xX7(X表⽰任意⼀个⼗六进制数)则分别表⽰键盘的第⼀列、第⼆列、第三列和第四列。

例如0xD7是键盘的第⼆⾏第四列的按键对于数码管的连接，采⽤了共阳极的接法，其下拉电阻应保证芯⽚不会因为电流过⼤⽽烧坏。

五、电路设计及功能说明4×4键盘的⼗六个按键分成四⾏四列分别于P1端⼝的⼋条I/O数据线相连；两个七段数码管分别与单⽚机的P0⼝和P2⼝的低七位I/O数据线相连。

数码管采⽤共阳极的接法，所以需要下拉电阻来分流。

结合软件程序，即可实现4×4键盘的接⼝及显⽰的设计。

当按下键盘其中的⼀个按键时，数码管上会显⽰出该按键在4×4键盘上的⾏值和列值。

所以实现了数码管显⽰按键位置的功能四、设计思路及原因对于4×4键盘，共有⼗六个按键。

实验七8255 键盘显示实验【实验目的】1.熟悉8255与单片机的接线和I/O编程方法；2.熟悉数码管的显示原理与编程；3.熟悉8255扫描键盘与读取键值的编程。

【实验内容】使用单片机、8255模块和数码管显示电路，编程实现在数码管上从右至左显示0-5，当有键按下时在数码管最右1位显示按键的键码。

【实验原理与设计】1.硬件电路设计本次实验使用实验箱上的E1、E3和F6模块电路。

如图7.1所示。

E1E3F6图7.1 实验箱(1)8255模块(E3区)PA口作为位扫描口(键扫描口)，PB口输出字形码，PC口作为键值读入口，与数码管显示电路和矩阵键盘模块电路(F6区)相应接口连接，8255的数据总线D0-D7、读(/RD)、写(/WR)、端口选择A0、A1和片选/CS已和单片机接好。

各端口地址如下：PA口：0FF28H；PB口：0FF29H；PC口：0FF2AH；控制口：0FF2BH单片机与8255模块电路连接图如图7.2所示。

图7.2 单片机与8255的电路连接(2)数码管显示电路(F6区)实验箱上提供的数码管显示电路如图7.3所示。

实验时需将数码管显示电路中的JLED与8255的PB口相连，JS与8255的PA口相连，JLED和JS分别位于E6区，同时E6区SW3、SW4和SW4红色拨码开关打在“OFF”位置。

图7.3数码管模块连接电路(3)矩阵键盘模块电路(F6区)实验箱上提供的矩阵键盘模块电路如图7.4所示，实验时将该电路中的JR(位于E6区)与8255的PC口相连。

图7.4矩阵键盘模块电路2.程序设计根据实验内容程序主流程图如图7.5所示。

图7.5 主程序流程图(1)初始化MOV A, #81H ;PA口(位扫描口)和PB口(字形码)做输出，PC口(键扫描口)做输入MOV DPTR, #0FF2BH ;实验箱接线决定8255的控制口地址为FF2BHMOVX @DPTR, A ;将命令字82H送给8255控制口确定各口工作方式(2)显示数据子程序显示数据子程序流程图如图7.6所示。

单片机按键扫描实验报告
实验目的：
通过实验，掌握单片机按键的原理和按键的扫描方法。

实验器材：
1. STC89C52单片机开发板
2. 按键模块
3. 面包板、杜邦线等
实验原理：
单片机按键的原理是通过按键模块接通或断开单片机的某个IO口，从而改变该IO口的电平状态，由单片机检测到电平状态的改变，从而实现对按键的检测和响应。

按键模块一般采用矩阵按键的形式，通过多个IO口设为输出，多个IO口设为输入的方式，实现对多个按键的扫描检测。

按键模块一般会采用行列扫描的方法，即将按键分为多个行和列，按下按键时，某一行和某一列之间接通，从而改变了IO口的电平状态。

实验步骤：
1. 将按键模块连接到单片机开发板的IO口上。

根据按键模块的接口定义将VCC、GND和各个行列引脚分别连接到开发板上。

2. 根据按键模块的引脚定义，编写单片机程序进行按键的扫描。

通过循环检测每个行引脚和每个列引脚之间的电平变化，来判断按键是否被按下。

3. 在程序中可以通过LED等显示设备来显示按键是否被按下的状态。

4. 执行程序，观察按键是否可以正常检测和响应。

实验结果：
实验完成后，观察到按键的检测和响应正常，按下按键时，LED等显示设备可以正确显示按键被按下的状态。

经过实验，掌握了单片机按键的原理和按键的扫描方法，进一步提升了对单片机设备的理解和应用能力。

单片机按键扫描实验报告键盘扫描一．实验目的(1)掌握矩阵键盘接口电路和键盘扫描编程方法。

(2)掌握按键值处理与显示电路设计。

二．实验任务（1）设计 4_4 键盘，编写各个键的特征码和对应的键值（0~F）；（2）编程扫描按键，将按键对应的数字值使用数码管显示出来。

三．实验电路及连线方法1.采用动态显示连线方法：电路由2 片74LS573，1 个六字一体的共阴数码管组成。

由U15 输出段选码，U16 做位选码，与单片机的采用I/O 口连接方式，短路片J22 连接P2.0，J23 连接P2.3，做输出信号锁存。

(实际电路连接是 d7-d6-d5-d4-d3-d2-d1-d0 h-c-d-e-g-b-a-f)。

PW12 是电源端。

2.键盘电路连线方法：电路由16 个按键组成，用P1 口扩展4 _____4 行列式键盘。

J20 是键盘连接端，连接到P1 口。

J21 是行列键盘、独立键盘选择端，当J21 的短路片连接2-3 脚时，构成4 _____4 行列式键盘；当J21 的短路片连接2-1 脚时，可形成3 _____4 行列式键盘，4 个独立式按键S4、S8、S12、S16，这4 个独立按键分别连接P1.4~P1.7；其他12 个键3 _____4 行列式键盘。

PW15 是电源端。

四．编程思路1．采用反转法识别按键的闭合。

2.采用动态显示将键值显示出来。

五．算法流程图六．资源分配 1.用 P1 口进行查找按键 2.用 R3 做键值指针 3.用 R1 做动态显示为选码指针。

4.R5 为延时指针。

七．程序设计ORG0000H KPIN: MOVP1,#0F0HMOVA,P1ANLA,#0F0HMOVB,AMOVP1,#0FHMOVA,P1ANLA,#0FHORLA,BCJNEA,#0FFH,KPIN1 AJMPE_IT KPIN1: MOV B,AMOVDPTR,#TABKP MOVR3,#0 KPIN2: MOV A,R3MOVCA,@A+DPTRCJNEA,B,KPIN3MOVA,R3LOOP: MOVR1,#0FEH;键盘动态显示 LOOP1: MOV A,R3ANLA,#0FHMOVDPTR,#TABMOVCA,@A+DPTRCLRP2.0CLRP2.1MOVP0,ASETBP2.0NOPCLRP2.0 LOOP2: MOVA,R1;位选码MOVP0,ASETBP2.1MOVR5,#250 LOOP3: DJNZR5,LOOP3CLRP2.1SJMPLOOPKPIN3: INCR3CJNEA,#0FFH,KPIN2 E_IT: RET TABKP: DB0EEH,0DEH,0BEH,7EH,0EDH,0DDH,0BDH,7DH,0EBHDB0DBH,0BBH,7BH,0E7H,0D7H,0B7H,77H,67H,0FFH TAB: DB 77H,44H,3EH,6EH,4DH,6BH,7BH,46H,7FH,6FH,5FHDB79H,33H,7CH,3BH,1BHEND 八．调试出现的问题及解决问题 1：程序正常运行，但按键显示出现乱码解决：动态显示笔形码错误，并改正。

单片机汇编实验七：扫描键盘及液晶显示实验实验要求：利用P1 口与行列式键盘接口，编写键盘扫描程序，把按键输入的键码，显示在LCD 液晶显示器上。

//This is the seventh program of the homework;//Thisprogramis made by Wang Qi Date:2013/3/7ORG 0000Hsjmp mainorg 0050h//sbit lcdrs=P1; // 液晶数据/命令选择端口sbit lcden=P2 ; //液晶使能端sbitlcdrw=P1;//读写选择端口sbit wei=P2;sbit duan=P2;//M AI N:CALL INTE MOV DPTR,#TABLESCAN: //检测第一行MOV P3,#0FEH; MOV A,P3 ANL A,#0F0HXHPD0: CJNE A,#0F0H,OK0 SJMP NO1OK0: CALL DELAY0 MOV A,P3 ANL A,#0F0H CJNE A,#0F0H,MM0 SJMP XHPD0MM0: CJNE A,#0E0H,MM1 MOV R1,#01H CALL JIEDIANMM1: CJNE A,#0D0H,MM2 MOVR1,#02H CALL JIEDIANMM2: CJNE A,#0B0H,MM3 MOV R1,#03H CALL JIEDIANMM3: CJNE A,#070H,XHPD0 MOV R1,#04H CALL JIEDIAN //检测第二行NO1: MOV P3,#0FDH; MOV A,P3 ANL A,#0F0HXHPD1: CJNE A,#0F0H,OK1 //CALL JIEDIAN SJMP NO2OK1: CALL DELAY0 MOV A,P3 ANL A,#0F0H CJNE A,#0F0H,MM00 SJMP XHPD1MM00: CJNE A,#0E0H,MM10 MOV R1,#05H CALL JIEDIANMM10: CJNE A,#0D0H,MM20 MOV R1,#06H CALL JIEDIANMM20: CJNE A,#0B0H,MM30 MOV R1,#07H CALL JIEDIANMM30: CJNE A,#070H,XHPD1 MOV R1,#08H CALL JIEDIAN //检测第三行NO2: MOV P3,#0FBH; MOV A,P3 ANL A,#0F0HXHPD2: CJNE A,#0F0H,OK2 SJMP NO3OK2: CALL DELAY0 MOV A,P3 ANL A,#0F0H CJNE A,#0F0H,MM01 SJMP XHPD2MM01: CJNE A,#0E0H,MM11 MOV R1,#09H CALL JIEDIANMM11: CJNE A,#0D0H,MM21 MOV R1,#0AH CALL JIEDIANMM21: CJNE A,#0B0H,MM31 MOV R1,#0BH CALL JIEDIANMM31:。
