钢筋滚轧直螺纹连接技术

技术交底记录表1 钢筋丝头螺纹几何尺寸参数表钢筋规格（mm）套筒长度（mm）套筒外径（mm）套筒内径（mm）螺纹大径（mm）有效螺纹长度（mm）螺距（mm）完整丝扣圈数16 43±1 24±0.5 14.2±0.5 16.4 23 2.5 9 16 46±1 27±0.5 16±0.5 16.4 26 2.5 10 20 51±1 29±0.5 16±0.5 20.4 30 2.5 11 22 56±1 32.5±0.5 20±0.5 22.4 32 2.5 12 25 61±1 37±0.5 22.9±0.5 25.5 35 3 1126 66±1 41±0.26±0.5 26.5 36 3 1232 71±1 47±0.5 29.6±0.5 32.5 42 3 1336 60±1 53±0.5 33.5±0.5 36.5 46 3 1440 90±1 56±0.5 37.5±0.5 40.1 50 3 153.2.3 丝头检验：（1）操作工人应逐个检查钢筋丝头的外观质量并做出操作者标记。

（2）经自检合格的钢筋丝头，应对每种规格加工批量随机抽检 10%，且不少于10 个，如有一个丝头不合格，即应对该加工批全数检查，不合格丝头应重加工，经再次检验合格方可使用。

3.2.4 现场接头安装：（1）安装接头时，钢筋规格和套筒的规格应一致，钢筋螺纹的型式、螺距、螺纹外径应与套筒匹配。

（2）安装接头时用管钳扳手拧紧，使钢筋丝头在套筒中央位置相互顶紧。

标准型接头安装后的外露螺纹不宜超过2P（P为螺距），即套筒每端不得有一扣以上的完整丝扣外露。

（3）安装后应用扭力扳手校核拧紧扭矩，拧紧扭矩值应符合下表规定：表2 直螺纹接头安装时的最小拧紧扭矩值钢筋直径（mm）16～16 20～22 25 26 32 36～40 拧紧扭矩（N•m） 1200 250 260 320 360。

剥肋滚压直螺纹钢筋连接施工技术一、编制依据《钢筋机械连接技术规程》JCJ107—2023《滚轧直螺纹钢筋连接接头》JC163—20231.所谓钢筋机械连接——通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用将一根钢筋中的力传递到另一根钢筋的连接方法, 这种连接的截面较大, 一般比钢筋截面大10%—30%或以上。

2.这种连接方法具有接头可靠, 操作简朴；不用电流、不受温度影响, 全天候施工, 对中性好, 施工进度快, 可连接各种钢筋, 不受钢筋种类含碳量的限制。

3、滚轧直螺纹接头, 通过钢筋端头直接滚轧或剥肋后滚轧制作的直螺纹和连接件螺纹咬合形成的接头。

4、本施工技术规定, 使用施工范围：1）仅用于剥肋滚轧直螺纹钢筋连接工程；2）合用于混凝土结构中, 直径为16—40mm的II级III 级钢筋的连接3）连接的钢筋应符合CB1499.2热轧钢筋的强度标准值系根据屈服强度拟定HRB335代号、HRB400代号。

4）连接套筒选用45号优质碳系结构钢或其他经型式检查确认符合规定的钢材, 供货单位应提供质量保证书5.接头根据《钢筋机械连接通用技术规程》（JGJ107—2023）的规定接头性能等级分为Ⅰ级、Ⅱ级、Ⅲ级三个等级。

Ⅰ级: 接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.1倍钢筋抗拉强度标准值, 残余变形小并具有高延性及反复拉压性能。

Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标准值, 残余变形较小并具有高延性及反复拉压性能。

Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标准值的 1.25倍, 残余变形较小并具有一定的延性及反复拉压性能。

二、接头的抗拉强度等级Ⅰ级: 接头试件实际抗拉强度不应小于接头试件中钢筋抗拉强度实测值（断于钢筋）也不应小于钢筋抗拉强度标准值的1.1倍（断于接头）。

Ⅱ级: 接头试件实际抗拉强度不应小于钢筋抗拉强度标准值。

Ⅲ级: 接头试件实际抗拉强度不应小于钢筋屈服强度标准值。

1）接头单向拉伸时的强度和变形是接头的基本性能。

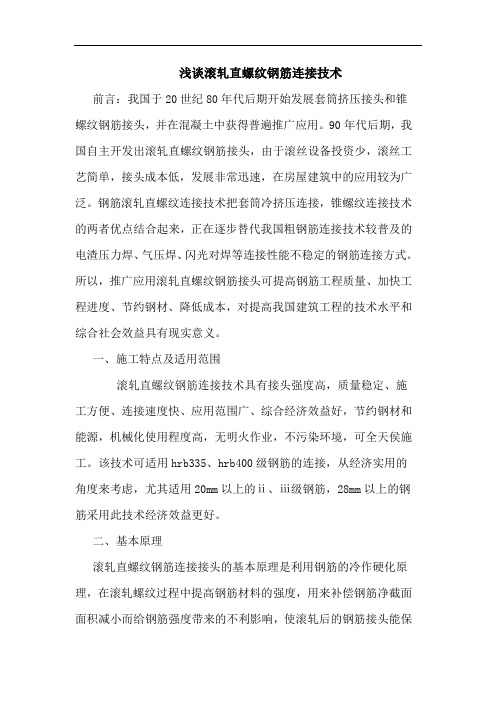

浅谈滚轧直螺纹钢筋连接技术前言：我国于20世纪80年代后期开始发展套筒挤压接头和锥螺纹钢筋接头，并在混凝土中获得普遍推广应用。

90年代后期，我国自主开发出滚轧直螺纹钢筋接头，由于滚丝设备投资少，滚丝工艺简单，接头成本低，发展非常迅速，在房屋建筑中的应用较为广泛。

钢筋滚轧直螺纹连接技术把套筒冷挤压连接，锥螺纹连接技术的两者优点结合起来，正在逐步替代我国粗钢筋连接技术较普及的电渣压力焊、气压焊、闪光对焊等连接性能不稳定的钢筋连接方式。

所以，推广应用滚轧直螺纹钢筋接头可提高钢筋工程质量、加快工程进度、节约钢材、降低成本，对提高我国建筑工程的技术水平和综合社会效益具有现实意义。

一、施工特点及适用范围工方便、连接速度快、应用范围广、综合经济效益好，节约钢材和能源，机械化使用程度高，无明火作业，不污染环境，可全天侯施工。

该技术可适用hrb335、hrb400级钢筋的连接，从经济实用的角度来考虑，尤其适用20mm以上的ⅱ、ⅲ级钢筋，28mm以上的钢筋采用此技术经济效益更好。

二、基本原理滚轧直螺纹钢筋连接接头的基本原理是利用钢筋的冷作硬化原理，在滚轧螺纹过程中提高钢筋材料的强度，用来补偿钢筋净截面面积减小而给钢筋强度带来的不利影响，使滚轧后的钢筋接头能保持与钢筋母材强度相等。

三、施工准备（1）钢材应具有出厂合格证和力学性能检验报告，其结果均应满足现行规范和设计要求。

连接套筒应有出厂合格证，套筒和锁母宜使用优质碳素钢或低合金结构钢。

其抗拉值应大于被连接钢筋的受拉承载力标准值的1.2倍，套筒表面应注明被连接钢筋的直径和型号，在运输、储存时应做好防锈、防污工作。

（2）翻样根据设计图纸，按建筑工程楼层层高，及时调整好切断钢筋的长度，确定下料长度，以免接头过于集中而影响操作，并将接头位置安装在受力较小的区段。

四、工艺流程：钢筋下料、端面平头滚轧直螺纹丝头质量检验戴帽保护丝头质量抽检钢筋连接质量检查。

五、滚轧直螺纹钢筋连接技术特点（1）接头强度高、工艺简单，最适合钢筋尺寸公差小的工况。

现场滚轧直螺纹连接施工要点1）本工程钢筋直螺纹接头的使用部位包括基础底板网筋、墙柱主筋、梁主筋、暗柱主筋及部分墙筋的接头施工，均按相应的设计及规范要求确定接头位置（支座或跨中范围）、错头距离（≥35d且≥500）、接头面积百分率（50%），并宜避开框架梁柱端头的箍筋加密区。

2）钢筋连接方法：将待连接钢筋丝头分别拧入连接套，用两把扳手分别卡住待连接钢筋将钢筋丝头拧紧。

连接长水平筋时，必须从一头往另一头连接，不得从两头往中间连接以免钢筋接头松动。

3）同规格的钢筋连接采用标准型套筒。

连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣要干净、完好无损；连接时用扳手进行施工，拧紧力控制在不加长力臂的情况下，一人拧不动为止，以保证施工现场接头质量的稳定性；为了防止接头漏拧，每个接头拧好后，必须做红油漆标记，以便检查；经拧紧后的滚压直螺纹接头要无完整丝扣外露。

4）接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

不同直径的钢筋连接，直径规格不宜超过两级。

钢筋连接套筒的横向净距不宜小于25mm，连接套筒的最小保护层厚度不得小于15mm。

5）现场直螺纹接头的施工，须按专业规定进行现场检验，包括对接头进行外观质量检查符合力矩要求及单向拉伸试验，检验内容如下：a在钢筋连接施工中外观质量检查方法及要求（外观质量检查包括钢筋与套筒规格应一致、接头无完整丝扣外露、接头拧紧无松动）接头拧紧力矩值做3根试件作拉力试验，且均应按Ⅰ级接头的性能进行检验和验收。

同一施工条件下采用同一批材料的同等级、同型号、同规格接头，以500个为一个验收批进行检验和验收，不足500个也作为一个验收批。

如有一个试件的抗拉强度不符合要求，应再取六个试件进行复检。

复检中仍有一个试件不符合要求，则该验收批判定为不合格（同时，根据接头拉伸试验数量进行监理见证取样工作）。

c拧紧接头抽检数量为：梁柱构件按接头数的15%且每个构件的接头抽检数不得少于一个接头；基础、墙、板构件每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。

钢筋滚轧直螺纹连接工法（JSGF02-2001）1、适用范围钢筋等强螺纹接头（滚轧）适用于一切抗震设防和非抗震设防的混凝土结构工程，尤其适用于要求充分发挥钢筋强度和延性的重要结构。

1.1粗直径、不同直径钢筋连接。

1.2弯折钢筋、超长水平钢筋的连接。

1.3钢筋笼的对接。

1.4两根固定钢筋之间的对接。

1.5钢结构与钢筋的连接。

型钢柱与梁主筋相交时，可利用焊在钢板上的螺母连接钢筋。

2、工艺原理钢筋等强滚轧直螺纹连接原理为：通过滚轮将钢筋端头部分压圆并一次性滚出螺纹和套筒通过螺纹连接形成的钢筋机械接头。

直螺纹接头连接有六种类型：（变径型、扩口型这里不作介绍）2.1Ⅰ型连接（标准型接头）用于钢筋可自由转动的场合。

利用钢筋端头相互对顶力锁定连接件。

可选用标准型或变径型连接套筒。

（见图1）2.2Ⅱ型连接（加长型接头）用于钢筋过于长而密集，不便转动的场合。

连接套筒预先全部拧入一根钢筋的加长螺纹上，再反拧人被接钢筋的端螺纹，转动钢筋半至一圈即可锁定连接件，可选用标准型连接套筒。

2.3Ⅲ型连接（加锁母型接头）用于钢筋完全不能转动，如弯折钢筋以及桥梁，灌注桩等钢筋笼的相互对接。

将锁母和连接套筒预先拧入加长螺纹，再拧入另一根钢筋端头螺纹，用锁母锁定连接套筒。

可选用标准或扩口型连接套筒加锁母（见图3）。

2.4Ⅳ型连接（正反丝扣型连接）用于钢筋完全不能转动而要求调节钢筋内力的的场合，如施工缝、后浇带等。

连接套筒带正反丝扣，可在一个旋合方向中松开或拧紧二根钢筋，应先用带正反丝扣的连接套筒。

3、施工顺序3.1 钢筋端部切割。

3.2钢筋端部压圆。

3.3在压圆的同时滚轧螺纹。

3.4利用连接套筒对接钢筋。

4、操作要点4.1钢筋端部应先调直再下料，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

4.2滚轧机的滚轧头冷却应采用水溶性切削冷却液，不得使用油类冷却液套丝。

钢筋丝纹与连接套的丝纹应完好无损，如发现丝纹表面杂制裁，应予清除。

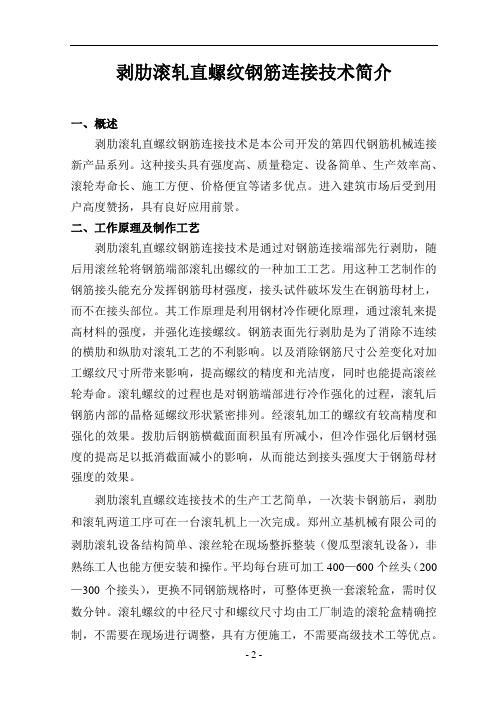

剥肋滚轧直螺纹钢筋连接技术简介一、概述剥肋滚轧直螺纹钢筋连接技术是本公司开发的第四代钢筋机械连接新产品系列。

这种接头具有强度高、质量稳定、设备简单、生产效率高、滚轮寿命长、施工方便、价格便宜等诸多优点。

进入建筑市场后受到用户高度赞扬，具有良好应用前景。

二、工作原理及制作工艺剥肋滚轧直螺纹钢筋连接技术是通过对钢筋连接端部先行剥肋，随后用滚丝轮将钢筋端部滚轧出螺纹的一种加工工艺。

用这种工艺制作的钢筋接头能充分发挥钢筋母材强度，接头试件破坏发生在钢筋母材上，而不在接头部位。

其工作原理是利用钢材冷作硬化原理，通过滚轧来提高材料的强度，并强化连接螺纹。

钢筋表面先行剥肋是为了消除不连续的横肋和纵肋对滚轧工艺的不利影响。

以及消除钢筋尺寸公差变化对加工螺纹尺寸所带来影响，提高螺纹的精度和光洁度，同时也能提高滚丝轮寿命。

滚轧螺纹的过程也是对钢筋端部进行冷作强化的过程，滚轧后钢筋内部的晶格延螺纹形状紧密排列。

经滚轧加工的螺纹有较高精度和强化的效果。

拨肋后钢筋横截面面积虽有所减小，但冷作强化后钢材强度的提高足以抵消截面减小的影响，从而能达到接头强度大于钢筋母材强度的效果。

剥肋滚轧直螺纹连接技术的生产工艺简单，一次装卡钢筋后，剥肋和滚轧两道工序可在一台滚轧机上一次完成。

郑州立基机械有限公司的剥肋滚轧设备结构简单、滚丝轮在现场整拆整装（傻瓜型滚轧设备），非熟练工人也能方便安装和操作。

平均每台班可加工400—600个丝头（200—300个接头），更换不同钢筋规格时，可整体更换一套滚轮盒，需时仅数分钟。

滚轧螺纹的中径尺寸和螺纹尺寸均由工厂制造的滚轮盒精确控制，不需要在现场进行调整，具有方便施工，不需要高级技术工等优点。

三、剥肋滚轧直螺纹钢筋连接接头特点1、强度高滚轧加工系通过钢材的冷作硬化原理，明显提高材料的抗拉强度，从而补充了剥肋滚轧造成的钢筋截面的减小对接头强度的影响，使接头强度高于钢筋母材强度，断裂均发生在钢筋母材上而不在接头处。

钢筋机械连接
钢筋机械连接是一项新型钢筋连接工艺，被称为继绑扎、电焊之后的“第三代钢筋接头”，具有接头强度高于钢筋母材、速度比电焊快5倍、无污染、节省钢材20%等优点。

技术要求
（1）钢筋先调直再下料，切口端面与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

（2）钢筋下料时必须符合下列规定：
a.设置在同一构件内的纵向受力钢筋的机械连接接头宜相互错开。

同一连接区段内，接头的纵向受力钢筋截面面积占受力钢筋总截面面积的百分率不应大于50%。

b.接头端头距钢筋受弯点不得小于钢筋直径的10倍长度。

c.钢筋机械连接接头的砼保护层厚度（套筒外缘至砼表面距离）应符合现行铁路混凝土结构耐久性设计有关标准的要求。

（3）连接套筒（锁母）的制造单位在提供产品的同时应提供完整的技术文件，内容包括：套筒（锁母）的材质、尺寸、螺纹长度牙型及其相关的允许公差；丝头的材质、尺寸、有效螺纹长度及其精度要求；丝头加工设备、挤压设备选型；丝头加工参数（电源电压波动控制、加工速度、环境温度等）、挤压参数。

（4）钢筋机械连接施工前，施工单位应按规定进行现场条件下的工艺检验，检验合格并经监理确认后方可进行批量施工。

（5）钢筋机械连接接头应按批进行现场质量检查与验收。

每批抽检的试件应按与该批相同的施工工艺加工制作，必要时在工程结构上现场截取。

在工程结构上现场截取抽样试件后，缺口位置应用与原
接头钢筋同等规格的钢筋，并根据钢筋直径采取绑扎搭接、搭接焊接或机械连接等方法进行补接。

（6）接头试件实测抗拉强度应大于或等于被连接钢筋抗拉强度标准值，即：fomst≥fstk，且具有高延性及反复拉压性能。

（三）、材质要求钢筋滚轧直螺纹连接套筒须有产品合格证、明显的规格标志及等级标志。

本工程所用连接套筒的规格主要有Φ16、Φ18、Φ20、Φ22、Φ25四种，力学性能均为A级，其接头的抗拉强度须达到或超过钢筋母材抗拉强度标准值，并具备高延性及反复拉压性能。

（四）、施工方法（1）、现场准备a、为确保钢筋螺纹丝头的加工质量，凡从事钢筋滚轧直螺纹加工工作的人员必须经过专业技术培训，经考核合格后持证上岗。

班组成员应相对固定；b、根据现场特点，本工程钢筋滚轧直螺纹等强连接的端头螺纹均在场外预制，现场连接安装。

所有钢筋丝头的加工均在钢筋加工场地完成。

C、GGZ-40型钢筋直螺纹滚轧机应与放置在支架上待加工的钢筋中心线保持在同一直线，且标高一致。

（2）、工艺流程施工准备---钢筋下料---滚丝---上塑料保护套---拧连接套筒（与下端钢筋连接）---拧紧连接套筒（与上根钢筋连接）---质量检验---绑扎钢筋骨架。

1、钢筋下料钢筋下料不得用电焊、气割等加热方法切断，可用砂轮切割机切断。

要求钢筋切割端面垂直于钢筋轴线，否则应调整机器，直至符合要求。

钢筋端头不准挠曲，不得有马蹄形。

2、钢筋滚丝钢筋滚丝在GGZ-40型钢筋直螺纹滚轧机上进行。

钢筋滚丝时必须使用水溶性切削冷却润滑液，不准使用油性切割液或机油润滑液，不准不加润滑液直接滚丝。

每台钢筋直螺纹滚轧机每班可加工400-600个丝头。

钢筋滚丝时，直螺纹滚轧机上的滚丝器应与钢筋规格调整一致。

标准型钢筋丝头的螺纹加工长度参照下表进行：注：钢筋丝头加工完毕，应立即盖上塑料保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头，影响连接质量。

3、丝头检验滚轧直螺纹钢筋机械连接技术现场质量控制的核心是丝头的加工质量，因此必须认真、仔细地检验。

丝头检验的要素包括：a、外观及外形质量检验，包括：钢筋丝头螺纹应饱满，螺纹大径低于螺纹中径的不完整扣，累计长度不得超过3个螺纹周长，钢筋丝头长度误差为2P（P为螺距）；b、螺纹尺寸检验：用专用检验环规，当钢筋丝头插入时，钢筋端面在环规缺口范围内，即为合格。

1、目的/适用范围1.1目的为使钢筋直螺纹接头连接质量处于受控状态。

1.2适用范围适用于高层建筑、桥梁工程、水运工程等钢筋机械连接。

2、规范与标准《建筑工程施工质量验收统一标准》（GB 50300-2001）《钢筋混凝土用热轧带肋钢筋》（GB 1499）《钢筋混凝土用余热处理钢筋》（GB 13014）《钢筋等强度剥肋滚轧直螺纹连接技术规程》（Q/YJ 16-2001）《钢筋机械连接通用技术规程》（JGJ 107-2003）3、术语3.1钢筋剥肋滚轧螺纹使用钢筋剥肋滚轧直螺纹机将待连接钢筋的端头加工成螺纹。

3.2丝头经滚轧加工的带有螺纹的钢筋端部。

3.3连接套筒用以连接钢筋并有与丝头螺纹相对应内螺纹的连接件。

3.4完整螺纹牙顶和牙底均具有完整形状的螺纹。

3.5钢筋螺纹保护把钢筋端部加工好的螺纹套上塑料保护套，以免损坏螺纹或被污物污染。

3.6钢筋丝头质量检验对自检合格的丝头进行的抽样检验。

3.7螺纹中径螺纹牙型上沟槽和凸起宽度相等的地方，所构成的假想圆柱的直径。

4、工艺原理钢筋剥肋滚轧直螺纹连接技术是通过对钢筋连接端部先行剥肋，使钢筋滚丝前的端部达到同一直径，然后用滚丝轮滚轧成直螺纹，再利用特制的连接套筒进行连接，通过套筒的机械咬合作用，使钢筋丝头与连接套筒连接为一体，从而实现了等强度连接。

该技术的工作原理是利用钢材的冷作硬化原理，通过滚轧来提高材料的强度，并强化连接螺纹。

此技术有两个核心环节：一是剥肋，可以消除不连续的横肋和纵肋对滚轧工艺的不利影响，以及消除钢筋尺寸公差变化对加工螺纹尺寸所带来的影响，提高螺纹的精度和光洁度；二是滚轧螺纹，主要是对钢筋端部进行冷作强化，以提高螺纹的精度和强化效果。

虽然剥肋后钢筋横截面面积有所减小，但冷作强化后钢筋强度的提高足以抵消截面减小的影响，从而能达到接头强度不小于钢筋母材强度的效果。

5、特点5.1接头强度高，连接质量稳定。

螺纹经滚轧后材质发生硬化，强度约提高6%-8%，使螺纹对母材的削弱大为减少，其抗拉强度是母材实际抗拉强度的97%-100%，强度性能十分稳定；且螺纹精度高，直径大小一致，钢筋丝头螺纹与连接套筒相匹配，咬合紧密。

钢筋直螺纹连接工艺流程
钢筋滚轧直螺纹连接的工艺流程为：钢筋原料→切头→机械加工(丝头加工)→套丝加保护套→现场钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→质量检验。

1、所加工的钢筋应先调直后再下料，切口端面与钢筋轴线垂直，不能有马蹄形或挠曲。

钢筋端部平头使用台式砂轮片切割机进行切割。

2、加工丝扣的牙形，螺纹必须与连接套的牙形、螺距一致，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2。

3、已加工完成并检验合格的丝头要加以保护，钢筋一端丝头戴上保护帽，另一端拧上连接套，并按规格分类堆放整齐待用。

4、钢筋连接时，钢筋的规格和连接套的规格一致，并确保丝头和连接套的丝扣干净、无损。

5、连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。

6、连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头；连接成型后用红油漆作出标记，以防遗漏。

7、检查接头外观质量应无完整丝扣外露，钢筋与连接套之间无间隙。

如发现有一个完整丝扣外露，应重新拧紧，然后用检查用的扭矩扳手对接头质量进行抽检。
