附件6：狭窄地段管道施工方案1. 工程概况西气东输管道工程十九标段局部地段分别穿过冲沟、山地等，施工场地狭窄，施工设备通过困难。
同时，到施工作业带可利用的道路很少，施工材料运输也很困难，是该标段施工的最主要难点。
2. 施工程序特殊地段施工应根据现场的实际情况安排施工顺序，先难后易、先里后外，在冲沟处采用倒退施工法从沟边向外施工；在征地狭窄地段可分别选用悬缆法、拖管法以及拉电缆线接逆变焊接的方法进行施工。
3. 施工方案3.1冲沟狭窄地段管道施工3.1.1边坡整齐、且两侧均能到设备的冲沟施工如果冲沟的斜坡段比较整齐，管道敷设比较简单，宜采用“整体吊装法”和“溜管法”进行施工。
边坡整齐的冲沟断面图1）管沟开挖首先对斜坡的管沟进行开挖，石方采用爆破的方法施工，在施工的过程中，对施工人员进行安全教育和安全保护。
在斜坡上面的平地上设置钢管地锚（Φ108mm），地锚打入地下部分大于1.5m，确保安全，在地锚位置拉下两根Φ20mm的钢丝绳，每根钢丝绳上每隔1m设置一个钢环，在斜坡施工人员必须身上携带安全带，安全带用两个带分别与两根钢丝绳连锁。
2）管道组焊坡底管道采用沟内组焊的施工方法，单根钢管用吊车吊入沟底，用四脚架、外对口器进行组装。
如果斜坡管道敷设的长度小于24m，斜坡管道可以在平地上进行组焊，焊接严格按照焊接工艺执行。
如果斜坡管道敷设的长度大于24m，斜坡管道可以在平地上进行二接一组焊，焊接严格按照焊接工艺执行。
3）管道下沟（1）整体吊装法在沟底管道施工完成后，进行斜坡管道的下沟。
如果斜坡管道敷设的长度小于24m，用吊车或吊管机（加长吊杆）直接将预制好的管段吊放到沟内，与沟底管道进行连头。
（2）溜管法事先在沟内码满装好细土的编织袋，高度200mm，如果斜坡管道敷设的长度大于24m，用柔性物（草袋、毛毡）将管道包裹，外表面用竹片保护，铁丝捆扎牢固，管端焊制封头、吊耳，用钢丝绳挂在吊耳上，上面用设备（卷扬机）牵引，然后，用吊车或吊管机（加长吊杆）直接将预制好的第一段二接一管段吊放到沟内，牵引设备向冲沟方向移动，缓缓向下溜管，一直到达第一段管道预定位置停止。
景德镇市天然气利用工程市门站至三龙高压管线工程、城市中压燃气管道工程施工组织设计2009年9月目录第一章、对招标书规定的安全防护、文明施工、质量标准及工期的承诺第二章、施工组织设计说明第三章、施工组织设计编制原则第四章、工程概况第五章、编制依据第六章、施工部署第一节、施工组织机构设置第二节、项目部人员岗位职责第三节、单位工程施工顺序第七章、施工总平面布置及生活临时设施筹建计划第八章、主要施工方法和技术措施第一节、施工准备第二节、测量放线第三节、沟槽土方开挖及沟槽降水第四节、管道组对第五节、清理管端、管道预热第六节、管道焊接及接口检验第七节、管道防腐及补口第八节、管道下沟第九节、管道回填第十节、阀室施工第十一节、清管、试压、干燥和置换第十二节、绝缘接头安装第十三节、针对管道沿线弯头、弯曲处等容易产生内应力部位施工第十四节、定向穿越施工第十五节、大开挖施工第十六节、顶管施工第十七节、中压管道施工第十八节、针对管道沿线特殊地形地貌情况采取的措施第十九节、三桩埋设第二十节、水工保护第九章、管线周围设施、地上、地下障碍物调查及保护措施第十章、施工机械设备情况、主要施工机械进场计划、劳动力安排计划第一节、主要施工机械配置第二节、测量器具准备第三节、施工机械进场计划第四节、人员配备计划第十一章、工程物资质量保证措施第十二章、确保工程质量的技术组织措施第十三章、确保安全生产的技术组织措施第一节、安全施工目标第二节、安全保证体系第三节、安全培训教育第四节、安全管理岗位职责第五节、主要岗位工种施工安全措施第六节、安全培训教育第七节、安全生产检查第八节、安全生产检查要求第九节、安全施工技术措施第十节、项目部总体安全施工技术措施第十一节、主要分部分项工程安全防护资源配置第十二节、紧急情况处理预案第十四章、成品保护措施第一节、成品保护管理机构第二节、成品保护措施第十五章、确保文明施工、环境保证措施及HSE管理措施第一节、施工HSE管理措施第二节、文明施工及环境保护保证措施第十六章、减少扰民噪音、降低环境污染技术措施第十七章、确保工期的技术组织措施第一节、施工工期第二节、工期保证措施第十八章、地上设施、地下障碍物调查及保护措施第十九章、冬、雨季施工措施第二十章、工程资料的收集及竣工资料编制管理第一章、对招标书规定的安全防护、文明施工、质量标准及工期的承诺我公司在综合分析了该工程招标文件、施工图纸及自身施工能力后，针对业主提出的质量标准、安全施工和工期要求，承诺如下：一、质量：按GB/T19001—2000质量管理体系要求进行管理，确保工程质量合格，并达到优良标准。
四川省环境保护厅关于元坝气田采出水零排放综合处理工程环境影响报告书的批复文章属性•【制定机关】四川省环境保护厅•【公布日期】2016.02.04•【字号】川环审批〔2016〕37号•【施行日期】2016.02.04•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】环境影响评价正文四川省环境保护厅关于元坝气田采出水零排放综合处理工程环境影响报告书的批复川环审批〔2016〕37号中国石化西南油气分公司：你公司报送的《元坝气田采出水零排放综合处理工程环境影响报告书》（以下简称报告书）收悉。
经研究，批复如下：一、该工程位于广元市苍溪县中土镇元坝气田天然气净化厂预留用地范围内。
工程主要包括：利用元坝气田天然气净化厂提供的余热蒸汽新建1座处理规模600m3/d的污水资源化蒸馏处理站，包括污水软化预处理系统、预蒸发脱氨氮系统、三效脱盐蒸发系统、盐浆脱水干燥系统、预蒸发冷凝水深度脱氨氮系统、母液深度处理系统，并配套建设化验室、锅炉房（2×5t/h燃气锅炉）等公辅设施。
工程总投资7287.17万元，其中环保投资427万元。
工程经中国石油化工股份有限公司《关于西南油气分公司元坝气田采出水零排放项目的批复》（石化股份计〔2015〕326号）同意。
该项目严格按照报告书中所列建设项目的性质、规模、地点、建设内容和拟采取的环境保护措施建设和运行，对环境的不利影响能够得到缓解和控制。
因此，我厅同意报告书结论。
你公司应全面落实报告书提出的各项环境保护对策措施和本批复要求。
二、项目建设及运行中应重点做好的工作（一）加强施工期环境管理和环境监理，全面、及时落实施工期各项环保措施，有效控制和减小施工对周围环境的影响。
（二）落实废水处理池的雨污分流和防雨、防渗漏等措施，防止废水外溢、渗漏；加强各类废水收集、暂存、处理及运输过程中的环境管理，并实施全过程监控，避免违规排放，确保区域用水安全，并采取有效措施，防止产生二次污染。

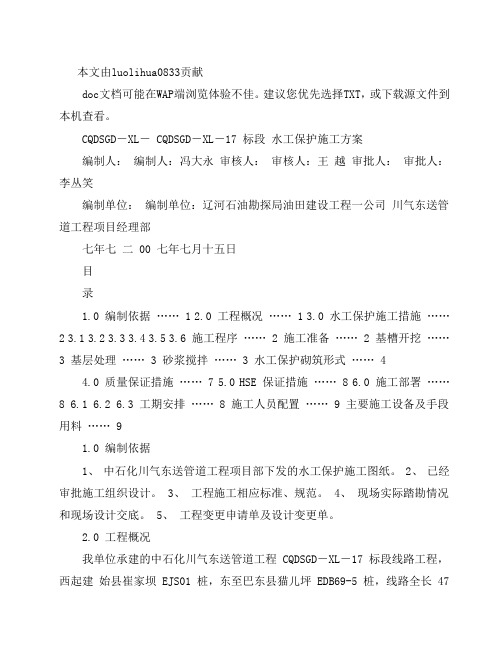

本文由luolihua0833贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
CQDSGD－XL－ CQDSGD－XL－17 标段水工保护施工方案编制人：编制人：冯大永审核人：审核人：王越审批人：审批人：李丛笑编制单位：编制单位：辽河石油勘探局油田建设工程一公司川气东送管道工程项目经理部七年七二 00 七年七月十五日目录1.0 编制依据…… 12.0 工程概况…… 13.0 水工保护施工措施……2 3.1 3.2 3.3 3.4 3.5 3.6 施工程序…… 2 施工准备…… 2 基槽开挖……3 基层处理...... 3 砂浆搅拌...... 3 水工保护砌筑形式 (4)4.0 质量保证措施…… 75.0 HSE 保证措施…… 86.0 施工部署……8 6.1 6.2 6.3 工期安排...... 8 施工人员配置...... 9 主要施工设备及手段用料 (9)1.0 编制依据1、中石化川气东送管道工程项目部下发的水工保护施工图纸。
2、已经审批施工组织设计。
3、工程施工相应标准、规范。
4、现场实际踏勘情况和现场设计交底。
5、工程变更申请单及设计变更单。
2.0 工程概况我单位承建的中石化川气东送管道工程 CQDSGD－XL－17 标段线路工程，西起建始县崔家坝 EJS01 桩，东至巴东县猫儿坪 EDB69-5 桩，线路全长 47公里。
共计穿越 318 国道 1 次，穿越小型河渠 19 处、穿跨越中型河流 2 处、穿越隧道 2 处，穿越宜万铁路 2 次，穿越沪蓉西高速公路 1 次。
本标段管线主要以山地为主，丘陵为主，管线起伏较大，水工保护总类较多，按地貌危险段大致有以下几种情况：河谷川台单元、山地单元、水网密集单元、河流穿越单元和其它不良地质段。
水工保护工程项目主要包括挡土墙、挡土坎、截排水沟、平行堡坎、河流护坡、压重块稳管、混凝土稳管及临时水工保护等。
为防止管沟内水土流失，管沟开挖后挡土坎应立即砌筑基础，并采取草袋装土等方式砌筑临时水保措施；管线施工时，应在管沟上坡挖设临时导排水沟，防止水土流失，对于汇流区域，应施工前设置导排水措施；管线施工时，对于高差较大的坡底部分应设置沉沙池，回收流失水土。
川气东送管道工程鄂西增标段线路工程野三河悬索桥管道安装施工方案编制人:审核人:审批人:编制单位:华东管道工程有限公司川气东送管道工程项目部编制日期：2009年02月15日目录1。
0 工程概况 (4)1.1 工程简介 (4)1。
2 施工地形及交通条件 (4)1.3 工程特点、难点及承载分析 (4)1。
4 悬索桥示意图 (6)1.5 主要工程量 (6)2。
0 编制依据 (6)3。
0 施工方案 (7)3。
1 总体施工方案 (7)3。
2 发送操作平台搭设方案 (7)3.3 滚动支座制造安装方案 (8)（图—3） (9)3.4 钢管运输方案 (10)3。
5 钢管桥上组对方案 (10)3。
6 钢管焊接方案 (11)3.7 卷扬机牵引系统方案 (12)3.8 焊接质量检验与返修方案 (13)3.9 防腐补口、补伤方案 (14)3.10 施工供电方案 (14)3.11 施工通讯方案 (14)3.12 防风、防雨方案 (14)3.13 防止桥面倾斜和侧翻方案 (15)3。
14 桥头90°弯管安装方案 (15)3。
15 桥外管道安装方案 (16)4。
0 施工方案工程量、施工设备、施工材料配备计划 (16)4.1 施工方案工程量计划 (16)4.2 施工方案设备、机具配备计划 (17)4。
3 施工方案材料配备计划 (18)5.0 施工劳动组织 (19)5.1 组织机构 (19)5。
2 施工人员配备﹙共30人﹚ (21)6。
0 形象进度计划 (21)7.0 工程质量保证措施 (23)7。
1 管理职责的落实 (23)7。
2 施工准备工程的质量控制 (23)7。
3 原材料控制 (23)7。
4 质量控制管理程序 (24)7.5 施工过程中的质量控制 (24)8。
0 安全控制措施 (25)8。
1 管道焊接作业安全措施 (25)8.2 施工用电安全措施 (25)8.3 起重操作安全措施 (26)8.4 牵引过程安全措施 (26)9。
中国石油天然气集团公司西气东输二线管道工程(东段干线)线路工程第13B标段施工组织设计编码0 2009.03.16用于施工张伟安贺强郭泽浩版本日期文件状态承包商起草人承包商校审人承包商批准人EPC审核人EPC批准人目录第一章编制依据 (1)1.1招标文件提供的资料 (1)1.2施工现场踏勘资料 (1)1.3定额文件 (1)1.4施工技术标准及验收规范 (2)第二章工程概况 (4)2.1 工程简介 (4)2.2业主、设计、监理、质量监督 (5)2.3自然条件、社会依托 (5)2.4主要工程量 (7)第三章施工部署 (9)3.1施工部署 (9)3.3施工任务划分 (17)3.4关键工程及施工期限 (19)3.5施工营地 (19)3.6通讯保障 (21)第四章施工管理 (23)4.1工程合同管理 (23)4.2征（用）地协调管理 (28)4.3工程技术管理 (36)4.4 Q/HSE管理 (38)4.5工程调度管理 (50)4.6工程物资管理 (51)4.7文件控制管理 (53)第五章施工总进度计划 (57)5.1关键工程及施工期限 (57)5.2施工阶段的关键施工项目的开竣工时间 (57)5.3人力资源需求计划............................... 错误!未定义书签。
5.4主要施工材料需求计划 ........................... 错误!未定义书签。
5.5主要施工机具进场计划 ........................... 错误!未定义书签。
第六章工程施工方案.. (66)6.1一般地段施工方案 (66)6.2黄土塬地段施工方案 (108)6.3黄土冲沟穿越施工方案 (127)6.4公路大开挖穿越施工方案 (137)6.5小型河流、沟渠大开挖穿越施工方案 (141)6.6冷弯管加工施工方案 (153)6.7西河大开挖穿越施工方案 (159)6.8主体管线焊接施工方案 (171)6.9管道补口补伤施工方案 (176)6.10临时水工保护施工方案 (180)6.11线路水工保护施工方案 (183)6.12管道清管、测径、试压方案 (202)6.13冬雨季施工措施 (228)6.14阀室工艺施工方案 (233)第七章计划保证措施 (235)7.1计划控制 (235)7.2.合同控制 (236)7.3.现场控制 (237)7.4施工调度控制 (237)第八章工程物资保障措施8.1甲供材料的接收 (238)8.2其它材料的采购 (239)8.3物资保管 (240)8.4防腐管、阀门的吊装、运输 (242)8.5材料在使用过程中的管理 (243)第九章质量保证措施及HSE管理措施 (244)9.1项目质量保证体系 (244)9.2 HSE管理体系 (280)第十章降低成本措施 (332)10.1施工项目成本构成 (332)10.2施工项目成本计划 (332)10.3降低成本措施 (332)第十一章主要技术经济指标 (336)11.1工期履约率 (336)11.2劳动生产率 (336)11.3质量合格及优良率 (336)11.4 HSE指标 (336)11.5机械装备率 (336)11.6降低成本指标 (336)第十二章信息及文控管理措施 (337)12.1信息管理 (337)12.2文控管理 (338)第十三章竣工资料管理 (341)13.1竣工资料在工程建设各阶段的各项工作的具体实施方案 (341)13.2工程预结算在工程建设各阶段的各项工作的具体实施方案 (344)13.3竣工资料表格目录 (346)13.4竣工资料编写的数据精度要求： (358)13.5管道焊口无损检测影像及文字竣工资料的要求 (360)第十四章施工平面部署图 (361)14.1施工现场平面布置图 (361)14.2施工部署图 (362)第一章编制依据1.1招标文件提供的资料1.1.1西气东输二线管道工程焊接工艺规程1.1.2西气东输二线管道工程（东段线路）项目控制（三级）计划1.1.3西气东输二线管道工程干线第13B施工标段海原县段线路施工图1.1.4西气东输二线管道工程管道工程线路通用图1.1.5西气东输二线管道工程管道工程防腐通用设计（线路部分）（东段）通用图1.1.8西气东输二线管道工程管道工程防腐通用设计（线路部分）（东段）通用图1.1.9西气东输二线管道工程管道工程线路通用图（顶混凝土套管穿越公路、铁路通用图）1.1.10西气东输二线管道工程管道工程水工保护通用图1.2施工现场踏勘资料1.2.1西气东输二线管道工程线路工程（东段）（第13B标段）现场踏勘情况汇报1.2.2西气东输二线管道工程线路工程（东段）（第13B标段）现场踏勘录像与照片1.2.3西气东输二线管道工程线路工程（东段）（第13B标段）现场人文、自然、社会情况调查报告1.3定额文件1.3.1《西气东输管道工程临时补充计价依据(续一)》1.3.2《石油建设工程安装预算定额》（2000版）1.3.3《西气东输管道工程临时补充计价依据》1.3.4中油计字[2005]519号文件1.3.5《石油建设工程安装预算定额》（2000版）1.3.6甘肃地方定额及相关配套的费用定额1.4施工技术标准及验收规范1.4.1《西气东输二线管道工程竣工验收技术规范》Q/SY GJX0124-2007 1.4.2《西气东输二线管道工程线路焊接技术规范》Q/SY GJX0110-2007 1.4.3《西气东输二线管道工程管道防腐补口补伤技术规范》Q/SY GJX0113-20071.4.4《西气东输二线管道工程穿越工程技术规范》Q/SY GJX0114-2008 1.4.5《西气东输二线管道工程跨越工程技术规范》Q/SY GJX0115-2008 1.4.6《西气东输二线管道工程特殊地段线路工程施工技术规范》Q/SY GJX0116-20071.4.7《西气东输二线管道工程线路工程施工技术规范》Q/SY GJX0109-2008 1.4.8《西气东输二线管道工程站场管网焊接技术规范》Q/SY GJX0121-2008 1.4.9《西气东输二线管道工程用基于应变设计的X80钢管焊接技术规范》Q/SY GJX0111-20071.4.10西气东输二线管道工程用基于应变设计地区使用的直缝埋弧焊管补充技术条件Q/SY GJX0135-20081.4.11《西气东输二线管道工程无损检测技术规范》Q/SY GJX0112-2007 1.4.12《西气东输二线管道工程钢质管道三层结构聚乙烯防腐层技术规范》Q/SY GJX0106-20071.4.13《西气东输二线管道工程场站管道及设备外防腐涂层技术规范》Q/SY GJX0122-20071.4.14《西气东输二线管道工程X80管线钢冷弯管制作技术规范》Q/SYGJX0108-20081.4.15《西气东输二线管道工程清管试压技术规范》Q/SY GJX0117-2008 1.4.16《西气东输二线管道工程水工保护技术规范》Q/SY GJX0118-2007 1.4.17《西气东输二线管道工程安全与环境监理技术规范》Q/SY GJX0119-20071.4.18《西气东输工程管道对接焊缝全自动超声波探伤检测标准》Q/SY XQ7－20011.4.19《长距离输油输气管道测量规范》SY/T 00551.4.21《关于处理石油管道和天然气管道与公路相互关系的若干规定》（试行）（（78）交公路字698号，（78）油化管道字452号）1.4.22《钢质管道焊接及验收规范》（SY/T 4103－2006）1.4.23《油气长输管道工程施工及验收规范》（GB 50369－2006）1.4.24《管道干线标记设置技术规定》（SY/T6064—1994）1.4.25《西气东输二线管道工程站场安装技术规范》Q/SY GJX0120-2008 1.4.26《西气东输二线管道工程用DN350mm及以下管件技术条件》Q/SY GJX0131-20081.4.27《西气东输二线管道工程用DN400mm及以下管件技术条件》Q/SY GJX0131-20081.4.28《西气东输二线管道工程大变形直缝埋弧管用轧钢板补充技术条件》Q/SY GJX0134-2008第二章工程概况本段为西气东输二线管道工程（东段）线路工程第13B标段的管线，合计约52.352公里。
水工保护规范篇一：水工保护施工方案金坛储气库站外管线一期工程水工保护、穿路涵施工方案一、工程概况中石化川气东送管道配套工程金坛盐穴天然气地下储气库站外线路主要位于江苏省金坛市茅麓镇下杖村、直溪镇邓慕村，路由长度约6.8公里。
根据设计图，全线水保工程有浆砌石水保及碎石垫层结构、砼结构、草袋护坡结构，本工程水保以浆砌石水保结构为主。
站外管线穿越的较大河流有：输气管线在1+224.5~1+258.1段大开挖穿越石马河；注采站至2#集配气站集气干线于0+498.4~0+529.8段大开挖穿越鱼塘，于0+700.1~0+716段穿越村灌溉渠，于0+956.1~0+978.5段穿越茅兴桥处河流。
穿越河流段水工保护是沿线水保施工难度较大的地方。
穿路涵的设置根据设计蓝图共计有17道，目前管线多数都已敷设，根据现场情况，管线分布和穿路涵尤其是多跨穿路涵支墩的设置位置重合，即支墩处有多道管线分布，增加了支墩基坑开挖难度且管线在同一平面上分布，在该平面上支墩承载面积减小，影响支墩的承载。
施工前我方汇同业主代表、设计代表、监理代表等对沿线水工保护、穿路涵结合施工图实地进行踏勘并提出合理化建议，并采取如下变更（见联络单）。
二、本工程施工难点分析及应对措施1、本工程管线为多管同沟敷设，最多处有20根管线，分布宽度达16米，管线间距密（间距小的在20cm左右），管线以下水保基坑按常规做法，人工开挖也无法进行；且人工开挖作业时容易对玻璃钢管线造成伤害；由于管线排布密集给立模带很大麻烦。
应对施工措施：⑴人工开挖至管线下10cm后，对开挖段管线采取橡胶板包裹保护。
⑵人工开挖基坑采取类似顶管开挖出土的方式，先在管线两侧开挖竖井，再水平向管线内开挖推进的方式进行，为确保出土车行走时基底土质不受扰动，每开挖一米基底铺一块1米×1米的钢板。
为确保人工开挖空间，开挖深度为1米，基坑超挖部分采用碎石夹砂回填，并采用水密实的方式将碎石夹砂层密实。
第09章溢洪道混凝土施工09.1概述09.1.1结构概述溢洪道位于左坝头，利用左岸山坡开挖而成。
由进水渠、控制段、泄槽、挑流鼻坎及出口护坦等建筑物组成。
溢洪道进水渠开挖底板高程227.5m，溢0-065～溢0+000为混凝土衬砌段，衬砌底板高程228.0m。
溢流堰顶高程233.00m，闸室段设2个12m×12m表孔，每孔均设弧形工作闸门，上面布置启闭机室及交通桥；泄槽底坡为i=0.312，净宽约20.0m，底板厚0.6m，泄槽中部设有掺气槽；鼻坎段长32.414m，反弧段出口高程172.841m。
09.1.2工作项目和主要工程量溢洪道混凝土施工包括引水渠、溢流堰、泄槽、挑流鼻坎混凝土等工作项目，其主要施工工程量见下表。
溢洪道主要施工工程量表09.1.3施工重点、程序及工期安排一、施工重点溢洪道闸首结构施工的进度将影响到弧门、启闭机安装以及机房建筑施工和设备的投入运行，因此闸首结构混凝土施工作为重点。
二、施工程序溢洪道混凝土浇筑工序应在相应工作面的石方开挖及基础处理等工作项目施工完毕后进行。
溢洪道混凝土浇筑顺序：按闸首段(桩号0+000～0+025)→引水渠、挑流鼻坎、泄槽(三段在闸墩砼施工完成后平行施工)→下游防护段。
三、施工进度施工进度主要考虑关键工序，主要节点和机械配备的平衡，以及节点工期和总工期的要求进行合理安排。
施工进度安排见下表。
09.1.4主要施工适用标准1.《混凝土结构工程施工质量验收规范》GB50204－2002；2.《钢筋混凝土用热轧带肋钢筋强度检验评定标准》GB1499-1998；3.《硅酸盐水泥、普通硅酸盐水泥》GB175-1999；4.《水工混凝土施工规范》DL/T 5144-2001；5.《水电水利工程模板施工规范》DL/T 5110-2000；6.《水工混凝土钢筋施工规范》DL/T 5169-2002；7.《水工混凝土外加剂技术规程》DL/T 5100-1999；8.《水工混凝土试验规程》DL/T 5150-2001；9.《水工混凝土砂石骨料试验规程》DL/T 5151-2001；10.《混凝土面板堆石坝施工规范》DL/T 5128-2001；11.《滚轧直螺纹钢筋连接接头》JG 163-2004；12.《镦粗直螺纹钢筋接头》JG 3057-1999。
1 工程概况绵阳至江油天然气输气管线建设项目三标段,同时包括绵阳至江油天然气输气管线（二期）建设项目（元坝至德阳输气管线并行段)。
第三标段新建长输管道起于江油市方水乡拱桥沟北侧,自西南向东北与元坝—德阳输气管道江油试验段同沟敷设，经小石桥、九岭镇中和村、在中和村西侧穿越涪江、继续敷设,经龙凤镇石庙子沟、曹家坝、止于鲁班村东北侧，线路全长9.72km，设计压力4。
0 MPa。
第三标段全程采用D323.9×8mm L245N无缝管。
元德天然气输气管线，线路全长9.82km，设计压力10。
0 MPa。
一般线路、公路穿越管选用管材D711×14.9mm L485M直缝埋弧焊钢管，铁路、涪江和水磨河穿越段直管采用D711×20mm L485M直缝埋弧焊钢管.第三标段水域大中型穿越2处，其中定向钻穿越涪江885m，定向钻穿越水磨河318m,宝成铁路穿越85。
2mm，成绵乐高铁穿越89。
5m，S205公路穿越一次72m。
第三标段包括阀室2＃、3#2座。
由于目前为投标阶段，根据业主、设计提供的线路资料，该段线路起伏不大,距离较短9。
82km，计划将整个标段作为一个试验段,对主线路和伴行线路分别进行整体通球、吹扫、测径、水压试验和干燥。
上水点可在三标段起点或末端选用合适水源作为上水点。
收发球筒和试压头分别按照主线路和伴行线路制作2套.2施工规范《油气长输管道工程施工及验收规范》 GB 50369—2014《油气输送管道穿越工程施工规范》 GB 50424-20073分段清管、测径、试压、排扫水工作程序图3—1 清管试压施工流程图4准备工作4。
1项目部编制清管、试压及干燥施工方案，按照清管、试压及干燥方案的要求成立清管试压机组，并将施工方案报监理部审批。
4.2 检查管段的敷设情况：检查管段内的管线焊接、无损检测、补口、回填应该完成，并应符合设计和验收规范的要求。
4.3 落实清管、试压、干燥所用设备、人员、交通工具、通讯器材及必要的生活、安全保障设施。
川东北至川西输气管道工程（平昌-元坝段）线路工程第Ⅱ标段水工保护工程施工方案川东北至川西输气管道工程（平昌-元坝段）线路工程第Ⅱ标段水工保护工程施工方案胜利油建成都分公司二0一0年九月一日1、工程概况1.1概述川东北至川西输气联络线管道工程（平昌-元坝段）第Ⅱ标段东起平昌分输站，西至恩阳河前行2Km 。
是实现川东北普光气田、通南巴气田、元坝气田和川西几大气源市场的连通和相互调配的大动脉。
该工程位于巴中市境内。
管径为Ф1016mm ，线路设计长度62.9km ，采用X70管材，设计压力10MPa 。
我们胜利油建公司承担第二标段第21.25 km （具体以实际测量为准）的施工任务，起止桩号为BPC374～BBZ136，其中有阀室一座（5＃阀室），隧道穿越2处（马家河1#、香炉山），等级公路穿越三次，本段线路设计管径为Φ1016，X70螺旋和直缝埋弧焊钢管，壁厚包括17.5mm 、 21.0mm 和26.2㎜，3PE 高温加强级防腐层，输送介质为净化天然气，输送温度为-20～60℃，设计压力为10MPa 。
2、浆砌石挡土墙施工2.1施工准备1、熟悉设计图纸，领会设计意图，掌握施工技术要点。
2、测量放线，平整好施工场地，确定料场堆放地点。
3、修复施工道路，调查了解水源、石料场、砂场、运距、运输条件、运输能力。
4、施工程序如下：不合格 基槽开挖 基础及墙体砌筑材料进场、检验勾缝压顶墙后土回填养护、验收基槽、检验定位放线施工准备2.2基槽开挖测量放线后进行基槽开挖，开挖土方堆放距离基槽边缘 1.5m外，按设计图纸放边坡，并预留0.5 m的作业面。
如土质比较松散，开挖深度比较深时，需进行基坑支护，以确保安全施工。
管道上方开挖时，一定要注意保护光缆和管道的防腐层，开挖前要了解好该处管道埋深情况和光缆的位置，接近光缆和管道时，要用木质工具挖掉覆土，确保管道和光缆的安全。
沟底要保持平直。
开挖到设计深度时及时通知监理验收基槽。
监理检验合格后，可以开始砌筑基础。
2.3基础砌筑根据管道和挡土墙的交叉情况，当管道垂直或斜交穿越挡土墙时，以及设计要求，挡土墙在管沟内的基础可以分为两种情况。
即：●生根型基础●正常埋深基础2.3.1生根型挡土墙基础根据设计图纸，这类基础适用于河流护岸、公路挡土墙、陡坡挡土墙以及侧向压力比较大的挡土墙。
由于这类挡土墙的侧向压力比较大，同时为防止地下水沿管沟流淌。
因此，需进行满槽砌筑浆砌石，基础或墙体与管道光缆交叉处的施工按设计图CQDSSB-DX-03施工，交叉部位包裹管道的橡胶板要用麻绳或尼龙绳索捆绑，严禁用铅丝、钢丝绳捆绑，以防形成屏蔽。
为防止毛石棱角砸伤或划伤管道，须做5㎝厚的砂浆作为保护层，特殊地段也可以用尼龙袋或草袋包裹。
总之，以起到保护防腐层，给予管道一定的变形、升降或伸缩的空间为宜。
同时，要防止地下水沿管沟流淌，冲走回填土。
2.3.2正常基础砌筑正常基础是指管沟回填土密实、回填时间较长(6个月以上)、密实度基本上达到原状土的密实度，并且墙体比较低矮的挡土墙。
基础开挖深度一般在60--80㎝。
开挖后，把基槽(沟底)夯实一遍，即可砌筑。
基础砌筑完成后，会同监理，现场施工技术员进行检查、验收，并填写《管道构筑物隐蔽工程检查记录表》。
检查合格后，回填土。
回填时要分层回填，分层夯实，每层厚度不大于30㎝，回填到与地面平齐时，基础施工结束。
2.4 对建筑材料的要求2.4.1 对石料的要求砌墙选用的石料要求大小基本上均匀、无风化剥落、无灰泥、无夹沙、无裂痕、质地坚硬的新鲜岩石。
要有2个以上基本平面，强度不小于MU30。
砌筑前应清除表面的泥垢、水锈等杂质。
2.4.2对水泥砂浆的要求水泥采用普通硅酸盐水泥，水泥标号：P.O 32.5。
对砂的要求：砂浆采用料粒径为0.15～5mm,细度模数 2.5～3.0。
砌筑毛石砂浆的砂最大粒径不大于 5 mm，砌筑料石砂浆的砂最大粒径不大于2.5 mm。
2.4.3砂浆标号1、座浆用水泥砂浆标号：M 7.5。
水泥：砂子=1：4(体积比)。
2、勾缝、压顶、抹面用水泥砂浆标号：M10。
水泥：砂子=1：3(体积比)。
2.4.4砌筑为保证墙体平直、施工前要立标挂线，如墙体需倾斜(不垂直)时，按设计要求，计算好角度。
墙体要与原堤(坝、岸)保持平齐、一致,不要凹进去，也不要凸出来。
墙体两端要与原地形地貌妥善嵌合。
浆砌石墙体自下而上砌筑，砌筑顺序：先砌角石，再砌面石，然后砌腹石，隔一定距离砌丁石。
块石安置要求自身稳定，大面向下，适当敲击使其平整。
块石与块石之间不直接接触，座浆及竖缝填浆要饱满密实，铺浆要均匀。
同一砌层内，相邻块石错缝砌筑，不留通缝及顺缝，避免竖向通缝。
1、伸缩缝按设计图纸，挡土墙每隔10～15m留一条伸缩缝，缝宽2-3cm，缝内塞填沥青侵泡过的木质板条或沥青油毡，缝要求通缝，并且顺直。
2、排水孔排水孔是排泄墙后回填土内积水的通道，一定要保持畅通。
纵坡坡降一般为4%左右。
(出水口处低，进水口处高)，进水口处(墙内、回填土中)要做好反滤层或用土工布包裹。
3、反滤层设置靠近排水管端口处，用石子，石子外围用中粗砂。
反滤层厚度不小于30 cm，一般情况下，在本工程中不提倡用反滤层，提倡采用土工布包裹。
用反滤土工布(双层)将排水管端口包裹，并用绳索捆绑即可。
根据《水工挡土墙设计规范》(SL379—2007)以及设计图纸要求，排水孔间距不大于3.0m，排水管径不大于80mm，最下一排排水孔距离地面30 cm，最上一排排水孔距地面不小于1.0 m，呈梅花型布置。
施工时，严格按设计图及《规范》执行。
4、勾缝浆砌石挡土墙外面必须勾缝，勾缝可以增加块石之间的粘结力，使块石更加稳固，也可以使墙体美观、漂亮。
勾缝前先清缝，缝深3--4 cm，用清水将缝冲洗干净。
用M10水泥砂浆勾成凸缝或平缝。
缝宽2—3 cm。
勾凸缝时，缝高(高出墙面)0.5～1.5 cm，缝宽要保持均匀、一致。
勾宽缝初凝后，洒水养护，养护不少于7天。
5、压顶压顶采用M10水泥砂浆压顶，压顶厚度2--3 cm，顶面要抹平、抹光，棱角要顺直、整齐。
初凝后进行洒水养护，表面用草袋或植物桔杆覆盖，保持湿润，洒水每天不少于2次，养护期不少于7天。
2.5 墙后土回填及迹地恢复2.5.1墙后土回填：墙后土回填是一项重要的工作。
回填管沟内的土时，一定要先把管道和光缆保护好，包裹草袋或编织袋，靠近管道及光缆位置要回填松软细土，不得有块石或其它杂物。
要分层回填分层夯实，每层回填土厚度不大于30 cm。
回填土的含水量要适中，太干太湿都不宜夯实，回填土密实度不小于0.9，表层回填原熟土层(开挖时就要另外堆放)，回填后的高度要高出原地面20 cm。
回填完毕后，进行植种草或复耕。
2.5.2报验程序：施工完毕后，及时清理施工现场，做到“工完、料尽、场地清”。
多余弃土、弃渣，建筑材料要及时外运。
对于临时作业路、砂石料场进行翻松，恢复原地貌，复耕或植种草。
清理完施工现场后，会同监理、施工技术负责人进行检查验收。
验收合格后，填写《隐蔽工程检查记录》、《构筑物检查记录表》，并填写好《施工日志》，如有植种草的话，要填写《植种草(树)检查记录表》，如工程为合同外工程，要填写好《工程量签证单》。
2.6 施工安全和质量保证措施2.6.1施工安全保证措施1、专职安全员对施工区安全进行监控；2、施工人员要配置齐全的安全防护用品，并制定安全作业指导书，严格监督执行。
3、新招收员工必须进行安全培训，由安全员进行安全交底；4、做好安全防护工作，配齐安全设施，设立安全标识；5、做好防洪渡汛准备，修筑过水设施，确保人员、材料、机械设备不受洪水威胁。
2.6.2质量保证措施1、加强材料检验，从源头上杜绝不合格工程的产生；2、严格执行“三检”制度，上一道工序不验收，不得进行下一道工序；3、加强过程控制、减少返工率，及时发现问题，及时纠正；4、每道工序都要进行现场交底，新进人员必须由检验丰富的人员带领，主要项目由熟练工操作；5、对不合格部位进行查看，会同多方提出解决方案，报请监理工程师批准，按照方案执行；6、实行奖惩制度，做到奖惩分明，执行质量标准，不断优化质量控制制度，提高工作效率。
3、河流护岸施工3.1导流与围堰在有水淹没的区域修建水利水保工程，尤其是建筑物基坑的开挖，多数都必须将水排干才能进行正常施工。
导流围堰就是为了达到这样的目的而修建的临时工程。
它往往是不得已而采取的施工措施，一般在完成部分工程后拆除，只有少数导流方式留作他用。
导流的功能是疏导水流，围堰的功能则是围堵拦截水流和泥沙的围护结构，功能完全相反，目的却只有一个，导流围堰相互配合，相辅相成，就是在要修建建筑物的地方制造出一个独立的能够排干水的可以正常施工的工作面。
通常河流护岸工程基础的施工，就需要通过导流围堰提供这样的工作面。
导流的方法主要有明渠导流、涵管导流、隧道导流和渡槽导流。
围堰的形式按相对位置不同，分纵向围堰和横向围堰；按构造材料分为土围堰、土石围堰、草土围堰、混凝土围堰、板桩围堰，木笼围堰等多种形式。
以配合导流方式而定。
3.1.1导流围堰方案选择的依据：1、相关法律和规范2、设计图纸中基础尺寸对基坑开挖工作面的要求3、河流的水文特征4、河道的地质地形特征5、当地气候特征和用水情况6、施工机械及材料来源7、工期要求8、组织管理水平3.1.2导流围堰方案选择的原则和要求1、安全可靠的原则。
结构上要求稳定、防渗、抗冲2、简单易行适用的原则。
便于施工、维修、拆除3、因势利导、经济合理的原则3.1.3导流围堰的布置方法1、宽浅河道导流围堰的布置(1)、水量不大时，左右同时布置围堰施工，束窄河道中间导流。
优点是：同时提供左右两个工作面，可以缩短工期，避开汛期等不利于施工的时间。
缺点是：束窄河道过多会增加围堰高度，对施工组织、人力、机械要求较高。
如图3-1。
(2)、水量较大时，可以布置两期围堰，先左后右(或先右后左)依次布置，一侧围堰施工，另一侧导流。
这种布置方案较为常用，既容易满足导流要求，又可以满足施工组织要求。
对于管道工程而言，同时还可以考虑一个围堰提供两个工作面的布置，即岸墙基础和管沟护管工程同时进行，在满足导流要求的前提下，扩大围堰面积就可以保证建筑物正常施工。
2、中小型河道导流围堰的布置(1)、水量不大时，可考虑上下游设围堰，中间涵管导流。
这样左右岸墙可以同时施工，缩短工期。
如图3-2。
3、其他方法(如图3-3)(1)、利用上游灌溉期造成的施工点断流进行快速施工。
(2)、利用自然断流时间快速施工。
图3-1 常用围堰导流施工示意图涵管位置开挖线护岸墙围堰输气管线扩大的围堰，护岸墙和护管同期施工开挖线围堰护岸墙输气管线图3-2 涵管导流施工示意图开挖线明渠导流护岸墙输气管线围堰图3-3 明渠导流围堰施工示意图3.1.4导流围堰的设计1、防洪标准的确定根据设计要求、河流大小类型、工程的重要性及其它相关法律法规，确定导流、围堰设计的防洪标准。
