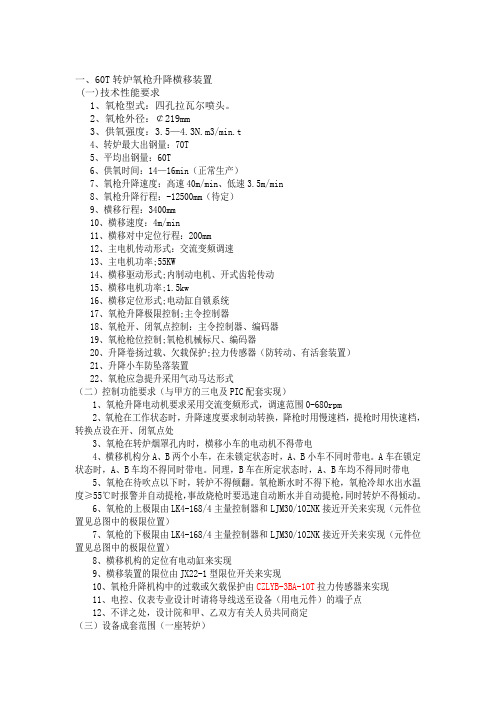

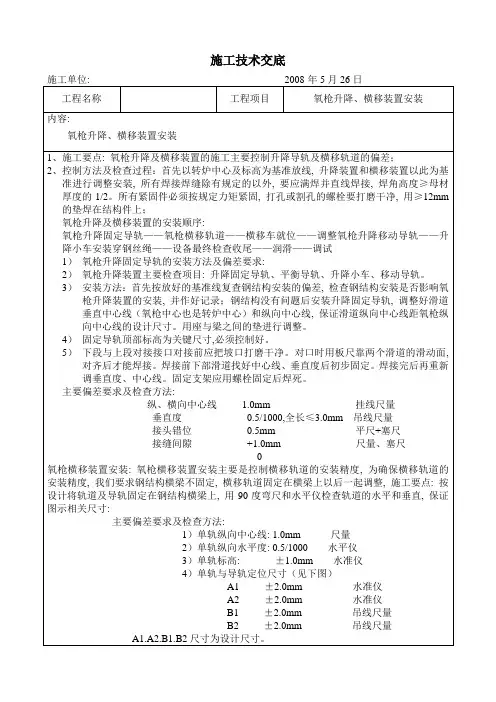

一、60T转炉氧枪升降横移装置

一、60T转炉氧枪升降横移装置(一)技术性能要求1、氧枪型式：四孔拉瓦尔喷头。

2、氧枪外径：￠219mm3、供氧强度：3.5—4.3N.m3/min.t4、转炉最大出钢量：70T5、平均出钢量：60T6、供氧时间：14—16min（正常生产）7、氧枪升降速度：高速40m/min、低速3.5m/min8、氧枪升降行程：-12500mm（待定）9、横移行程：3400mm10、横移速度：4m/min11、横移对中定位行程：200mm12、主电机传动形式：交流变频调速13、主电机功率;55KW14、横移驱动形式;内制动电机、开式齿轮传动15、横移电机功率;1.5kw16、横移定位形式;电动缸自锁系统17、氧枪升降极限控制;主令控制器18、氧枪开、闭氧点控制：主令控制器、编码器19、氧枪枪位控制;氧枪机械标尺、编码器20、升降卷扬过载、欠载保护;拉力传感器（防转动、有活套装置）21、升降小车防坠落装置22、氧枪应急提升采用气动马达形式（二）控制功能要求（与甲方的三电及PIC配套实现）1、氧枪升降电动机要求采用交流变频形式，调速范围0-680rpm2、氧枪在工作状态时，升降速度要求制动转换，降枪时用慢速档，提枪时用快速档，转换点设在开、闭氧点处3、氧枪在转炉烟罩孔内时，横移小车的电动机不得带电4、横移机构分A、B两个小车，在未锁定状态时，A、B小车不同时带电。

A车在锁定状态时，A、B车均不得同时带电。

同理，B车在所定状态时，A、B车均不得同时带电5、氧枪在待吹点以下时，转炉不得倾翻。

氧枪断水时不得下枪，氧枪冷却水出水温度≥55℃时报警并自动提枪，事故烧枪时要迅速自动断水并自动提枪，同时转炉不得倾动。

6、氧枪的上极限由LK4-168/4主量控制器和LJM30/10ZNK接近开关来实现（元件位置见总图中的极限位置）7、氧枪的下极限由LK4-168/4主量控制器和LJM30/10ZNK接近开关来实现（元件位置见总图中的极限位置）8、横移机构的定位有电动缸来实现9、横移装置的限位由JX22-1型限位开关来实现10、氧枪升降机构中的过载或欠载保护由CZLYB-3BA-10T拉力传感器来实现11、电控、仪表专业设计时请将导线送至设备（用电元件）的端子点12、不详之处，设计院和甲、乙双方有关人员共同商定（三）设备成套范围（一座转炉）二、控制阀站（一）功能及性能参数1、供氧最大流量：Qmax=16800Nm3/h2、供氧最小流量：Qmin=9000 Nm3/h3、供氮最大流量：Qmax=15000Nm3/h4、供氮最小流量：Qmin=8000 Nm3/h5、氧枪冷却水最大流量：Qmax=150Nm3/h6、氧气压力调节范围：0-2.0MPA7、氧气流量调节范围：0-16800Nm3/h8、氮气压力调节范围：0-2.0MPA9、氮气流量调节范围：0-15000Nm3/h10、冷却水温度检测范围：0-100℃11、氧气、氮气温度补偿范围：0-100℃12、氧气、氮气压力补偿范围：0-2.0MPA13、冷却水压力检测范围：0-2.0MPA14、控制阀站（氧、氮、水）设备总重量约10吨（二）氧气阀门组站满足吹氧及溅渣护炉要求，氮气系统功能要求与氧气系统相同（三）供货范围其中，氧气和氮气调节阀、快切阀（无锡工装；带手动装置）的配套，正常使用两年发现漏气，乙方承诺免费更换。

Engineering Frontiers | 工程前沿 |·7·2020年第10期转炉氧枪“一键移枪”的设计与应用李永林，彭李伟，陈 斌（红河钢铁有限公司，云南 蒙自 661100）摘 要：氧枪因粘钢、枪龄等因素需快速在线更换，但部分钢厂采用传统换枪方式，存在移枪耗时过长、效率过低等不足，直接对生产连续性造成影响。

文章结合某钢厂现状，通过PLC 控制编程设计，实现氧枪快速“一键移枪”。

通过技术改造，降低了工人劳动强度和生产事故发生率，提高了生产设备自动化水平，有助于保证炼钢生产计划的顺利进行，为公司效益的再提高创造了有利条件。

关键词：氧枪；自动移枪；“一键移枪”；生产效率中图分类号：TF71 文献标志码：A 文章编号：2096-2789（2020）10-0007-02作者简介： 李永林，男，工程师，研究方向：工业自动化，计算机技术。

1 背景氧枪是炼钢的关键设备之一。

在转炉冶炼过程中，氧枪易受到粘钢、烧枪、漏水以及枪龄等因素的影响，因此需及时快速在线更换备用氧枪，以保证设备安全和生产的连续性。

但是，目前有部分钢厂采用传统的人工现场移枪方式，整个流程耗时过长。

以某钢厂为例，从电工接到调度室通知到满足下枪吹炼条件，耗时约12min 。

若有通知不及时、过程中稍有延误等情况的发生，将对转炉与连铸的衔接工序造成严重影响，甚至多次发生衔接困难而导致连铸停浇的生产事故，造成了较大的经济损失，提高了企业生产成本。

随着炼钢生产节奏的加快，存在的状况尤为突出，迫切需要解决该问题。

2 移枪耗时过长的因素某钢厂有A 、B 氧枪，互为备份。

为了解决氧枪移枪流程中暴露的设计缺陷，结合工艺现状，认真分析了当氧枪发生异常时，包括但不限于枪龄到达寿命、粘钢严重、烧枪、漏水、漏气等情况导致需要换枪且耗费时间过长的多个因素。

以A 枪备用、B 枪在用状态为例，主要为以下几个方面。

（1）T 1：操作工—调度室—电工的通知传达时间，约50s 。

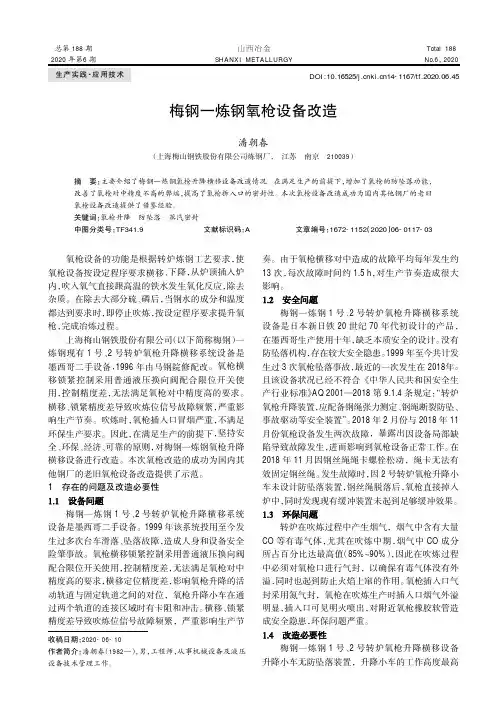

山西冶金SHANXI METALLURGY Total 188No.6，2020DOI:10.16525/14-1167/tf.2020.06.45总第188期2020年第6期梅钢一炼钢氧枪设备改造潘朝春（上海梅山钢铁股份有限公司炼钢厂，江苏南京210039）摘要：主要介绍了梅钢一炼钢氧枪升降横移设备改造情况。

在满足生产的前提下，增加了氧枪的防坠落功能，改善了氧枪对中精度不高的弊端，提高了氧枪拆入口的密封性。

本次氧枪设备改造成功为国内其他钢厂的老旧氧枪设备改造提供了借鉴经验。

关键词：氧枪升降防坠落蒸汽密封中图分类号：TF341.9文献标识码：A文章编号：1672-1152（2020）06-0117-03收稿日期：2020-06-10作者简介：潘朝春（1982—），男，工程师，从事机械设备及液压设备技术管理工作。

氧枪设备的功能是根据转炉炼钢工艺要求，使氧枪设备按设定程序要求横移、下降，从炉顶插入炉内，吹入氧气直接跟高温的铁水发生氧化反应，除去杂质。

在除去大部分硫、磷后，当钢水的成分和温度都达到要求时，即停止吹炼，按设定程序要求提升氧枪，完成冶炼过程。

上海梅山钢铁股份有限公司（以下简称梅钢）一炼钢现有1号、2号转炉氧枪升降横移系统设备是墨西哥二手设备，1996年由马钢院修配改。

氧枪横移锁紧控制采用普通液压换向阀配合限位开关使用，控制精度差，无法满足氧枪对中精度高的要求。

横移、锁紧精度差导致吹炼位信号故障频繁，严重影响生产节奏。

吹炼时，氧枪插入口冒烟严重，不满足环保生产要求。

因此，在满足生产的前提下，坚持安全、环保、经济、可靠的原则，对梅钢一炼钢氧枪升降横移设备进行改造。

本次氧枪改造的成功为国内其他钢厂的老旧氧枪设备改造提供了示范。

1存在的问题及改造必要性梅钢一炼钢1号、2号转炉氧枪升降横移系统设备是墨西哥二手设备。

1999年该系统投用至今发生过多次台车滑落、坠落故障，造成人身和设备安全险肇事故。

氧枪横移锁紧控制采用普通液压换向阀配合限位开关使用，控制精度差，无法满足氧枪对中精度高的要求，横移定位精度差，影响氧枪升降的活动轨道与固定轨道之间的对位，氧枪升降小车在通过两个轨道的连接区域时有卡阻和冲击。

1.1 氧枪系统设备概述一座转炉的氧枪系统由机械和介质供应系统两部份组成。

机械设备包括有：两台氧枪横移车和两台氧枪升降车(摆布装配)。

正常生产时，一台工作(位于转炉中心上方)，一台备用(位于待机位)，交替使用。

介质供应系统包括：氧枪冷却水、氧气、氮气阀门站及管道等。

氧枪横移车行走采用交流机电驱动，在工作位设有定位锁紧装置。

升降小车采用交流变频机电驱动卷扬升降，氧枪升降过程中速度可控制变化。

升降卷扬钢丝绳装有测力传感器。

氧枪设备系统组成：升降卷扬装置横移台车本体升降小车横移台车下部轨道横移台车上部轨道横移台车定位装置升降小车导轨氧枪本体升降小车缓冲器氧枪供氧供水软水管接头氧枪系统电器设备组成：序号设备名称设备参数及主要功能1 主控室操作台 (1) 操作地点选择；(2) 紧急住手；(3) 主回路切合；(4) 氧枪电流显示；(5) 氧枪实际枪位显示；(6) 氧枪枪位设定值显示；(7) 氧枪紧急提升；(8) 氧枪事故提升；(9) 自动升降枪操作；(10)点动升降枪操作；2 机旁操作箱 (1) 操作地点选择；(2) 紧急住手；(3) 主回路切合；(4) 操作允许显示；(5) 点动升降枪(快、慢速)；3 1＃氧枪变频器 (1) 机电转速控制：(2) 机电力矩控制；4 2＃氧枪变频器同上5 1＃机电抱闸抱闸控制6 2＃机电抱闸抱闸控制7 人机界面 (MMI) (1) 氧枪升降操作；(2) 详细状态指示；1.2 转炉系统设备概述转炉系统有转炉炉体和倾动装置及润滑系统组成，倾动装置采用全悬挂扭力杆平衡型式。

四台交流机电驱动，两级减速机，扭力 杆平衡装置平衡吸收转炉倾动时产生的扭振力矩的冲击，并将扭矩转化为垂直的拉力和压力。

转炉系统电器设备组成：设备参数及主要功能(1) 倾动转速控制； (2) 力矩控制； (1) 转炉倾动主令操作； (2) 操作地点选择； (3) 主回路切合； (4) 电流显示； (5) 急停； (6) 复归； (7) 倾动角度显示；(1) 转炉倾动主令操作； (2) 操作地点选择； (3) 主回路切合； (4) 急停； (5) 复归； (6) 倾动角度显示；序号 设备名称 1 倾动变频器×42 主控室主操作台3 炉前兑铁操作台4 炉前出渣操作台 (1) 转炉倾动主令操作；(2) 操作地点选择；(3) 主回路切合；(4) 急停；(5) 复归；(6) 倾动角度显示；5 炉后摇炉台(1) 转炉倾动主令操作；(2) 操作地点选择；(3) 主回路切合；(4) 急停；(5) 复归；(6) 倾动角度显示；6 抱闸机电×4 机电抱闸控制1.3 转炉自动化系统概述本系统的监控采用西门子公司的S7 系列PLC 控制，每座转炉的氧枪倾动系统使用一套PLC 控制。

CAD图纸 QQ 36296518转炉氧枪提升装置设计摘要在炼钢生产中，氧枪提升机构是转炉炼钢过程中非常重要的部分，提升机构是利用卷筒来控制小车进而来控制氧枪的升降。

本文在结合生产需要，参考了鞍山热工仪表厂的氧枪提升设备的基础上，设计出转炉氧枪提升机构。

本设计根据最大的生产率原则，选择了三相异步电机、滑轮、制动器、联轴器以及钢丝绳驱动装置等部件，并且设计了卷筒装置、防坠落装置等主要零部件.文中阐述了系统整体构成和设计思路，重点讲述了卷扬装置的相关设计，最后对全文做了概括总结。

为了确保升降系统足够安全，中间增加了防坠落装置，同时,对键等零部件进行了校核，对减速器进行选择。

最后对氧枪提升装置的安装、使用、维护等方面做了相应的介绍。

本次设计出的提升装置结构合理、成本低廉、且便于安装和维护。

关键词：提升机构，氧枪，卷筒The Design of the Promoting Equipment ofoxygen lanceAbstractIn steel-making production,the promoting equipment have became an important part in the BOF steeling process .They use the drum to control the cart which can carry the oxygen lance rise or fall . In this paper, combining with the production require ,after referencing to the production of AnShan hest power engineer meter company and a number of mechanical design information, designing out the promoting equipment .Based on the maximum productivity, making choice of the synchronous motor, irdler wheel ,arrester as well as steel wire rope, and then designing out the drum , anti-sink equipment and other major components. Besides ,the article elaborated on the composition and overall system design, focusing on the design of elevating equipment finally to have done a summary of the full text. In order to make the system safe enough, increasing an anti-sink equipment .A t the same time ,I also checking of the keys, choosing the reducer and other important part . Finally, having done a considerable introductions on the installation, use, maintenance, etc .This type promoting equipment with a rational structure , low-cost and easy to install and maintain.Keywords: promoting equipment, oxygen lance ,drum目录摘要 (I)Abstract (II)1 绪论 (1)1.1选题背景和目的 (1)1.1.1选题背景 (1)1.1.2毕业设计目的 (1)1.2转炉氧枪系统介绍 (2)1.2.1我国氧气转炉炼钢的现状 (2)1.2.2 氧气转炉炼钢技术展望 (2)1.2.3氧枪系统的简介 (4)1.3 氧枪系统存在的问题及改造方案和措施 (4)1.3.1 氧枪小车 (4)1.3.2 小车变形 (5)1.3.3 升降小车导轮脱落 (5)1.3.4 氧枪枪体 (5)1.4 氧枪系统的优化 (6)2.整体方案评述 (7)2.1.系统方案比较 (7)2.2.传动系统 (7)2.2.1电机 (8)2.2.2联轴器 (9)3 氧枪提升机构参数计算 (11)3.1 原始数据 (11)3.2 提升拉力的计算 (11)4.钢丝绳滑轮及电动机的选择 (14)4.1 钢丝绳的选择 (14)4.2 确定滑轮主要尺寸 (14)4.3电动机的选择与校核 (15)4.3.1电机选择 (15)4.3.2.电动机发热校核 (16)5. 传动系统重要装置的选择与设计 (17)5.1 标准减速器的选择 (17)5.1.1 选用减速器的额定功率 (17)5.1.2 校核热平衡许用应力 (17)5.2 卷筒的设计 (18)5.2.1卷筒参数计算 (18)5.2.2卷筒强度计算 (20)5.3键的选择与校核 (22)5.4联轴器的选择 (22)5.4.1联轴器载荷计算 (22)5.4.2联轴器型号选择 (23)5.5制动器的选择 (23)6钢绳拉力传感装置和防坠落装置 (25)6.1拉力传感装置 (25)6.2 防坠落装置 (26)6.2.1工作原理 (26)6.2.2 楔块式瞬时安全钳装置 (27)7传动系统的润滑 (29)7.1润滑方法 (29)7.2润滑系统的选择原则 (29)7.3润滑方式的选择 (30)7.3.1减速器的润滑 (30)7.3.2轴承的润滑 (30)8经济性与可靠性分析 (31)8.1设备的经济性分析 (31)8.2 设备的可靠性 (31)8.3 设备的有效度 (31)结束语 (33)致谢 (34)参考文献 (35)·全套设计QQ 36296518图纸1 绪论1.1选题背景和目的1.1.1选题背景近年来，随着国民经济的发展，各行业对钢铁的需求量不断加大，对于钢铁质量的要求也越来越高，制造新型的高炉生产设备是必须的。
