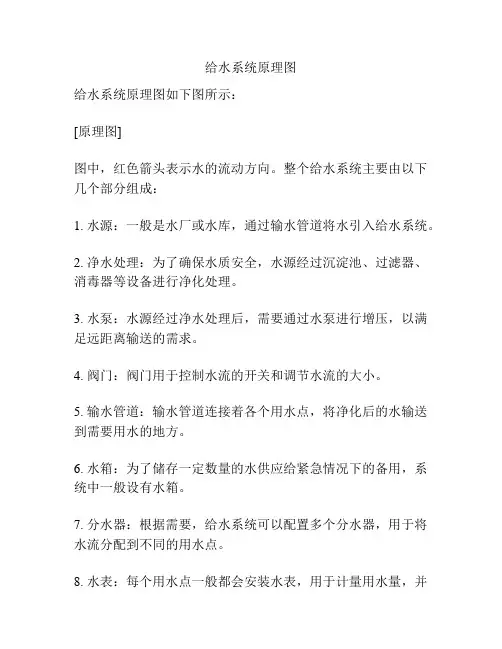

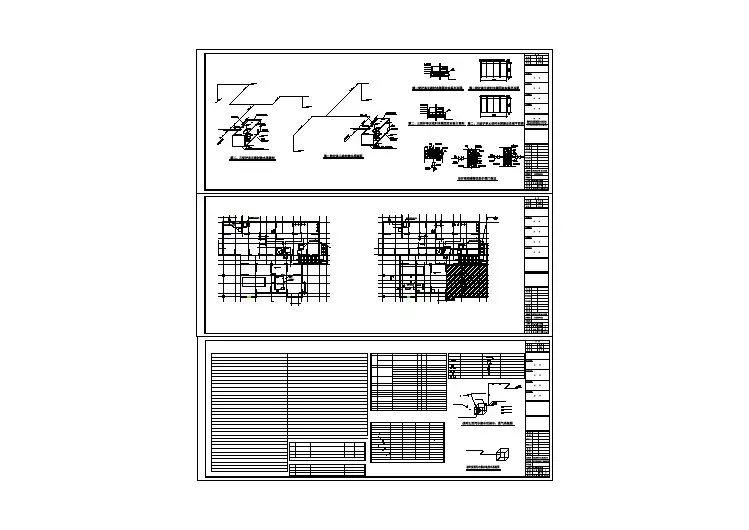

给水系统原理图
给水系统原理图如下图所示：
[原理图]
图中，红色箭头表示水的流动方向。

整个给水系统主要由以下几个部分组成：
1. 水源：一般是水厂或水库，通过输水管道将水引入给水系统。

2. 净水处理：为了确保水质安全，水源经过沉淀池、过滤器、消毒器等设备进行净化处理。

3. 水泵：水源经过净水处理后，需要通过水泵进行增压，以满足远距离输送的需求。

4. 阀门：阀门用于控制水流的开关和调节水流的大小。

5. 输水管道：输水管道连接着各个用水点，将净化后的水输送到需要用水的地方。

6. 水箱：为了储存一定数量的水供应给紧急情况下的备用，系统中一般设有水箱。

7. 分水器：根据需要，给水系统可以配置多个分水器，用于将水流分配到不同的用水点。

8. 水表：每个用水点一般都会安装水表，用于计量用水量，并
进行水费计费。

上述是给水系统的基本原理图，随着不同场景的需求，系统中还可能包括水质监测设备、水位控制设备等。

北京首都国际机场三号航站楼工程给排水及消防设计介绍29日日2011年2011年7月29工程简介给排水消防设计介绍提纲给排水及消防设计介绍提纲一、工程简介二、给排水及消防系统概况三、用水量计算四生活热水系统四、生活热水系统五、虹吸雨水系统六、消防水炮系统六消防水炮系统七、工程体会工程简介设计进度：∙2003年12月开始设计；月开始设计∙ 2004年3月底完成初步设计；∙ 2004年8月完成±0以下施工图；∙ 2005年2月完成全部施工图。

施工进度：月底破土动工奠基；∙2004年3月底破土动工、奠基；∙ 2005年7月混凝土主体结构封顶；∙∙ 2006年3月钢结构施工安装完成；∙2007年12月工程竣工、通过国家验收；∙2008年3月全面投入使用。

◇月全面投入使用给排水及消防系统概况三个楼各自分别从场地给水管网引入根供水管在各自的楼内构成环状1.给水系统•2根或3根供水管，在各自的楼内构成环状管路，向给水系统、生活热水系统、空调加湿给水系统供水，同时向消防水池提供水源。

DN250DN150DN200DN200DN250DN150DN150DN2001.给水系统•场地给水管网的入户供水压力≥0.35MPa。

给水管在地下一层构成环状管路，在指廊部分采用支状供水。

给水系统采用直供方式，竖向不分区，不另设给水加压设备。

地下层的供水支管安装减压阀，用以均衡流量及避免超压，减压安装减压阀用以均衡流量及避免超压减压。

阀阀后压力为0.30MPa•室内给水管采用薄壁不锈钢管，DN≤100mm采用卡压连接；DN＞100mm采用气体保护焊接。

•T3航站楼集中生活热水系统仅在T3A和T3B内设置，T3A在两翼指廊VIP区和中心区设集中生活热水、T3B在中心区设集中生活热水。

•T3A、T3B的指廊及T3C的生活热水在全年均采用分散的小型电热水器制取。

T3A在两翼指廊VIP区和中心区设集中生活热水T3B在中心区设集中生活热水•集中生活热水热源在供暖季由机场能源中心提供120℃/70℃一次热水，采用浮动盘管容积式换热器制取生活热水；在非供暖季则采用空气源热泵热水机组制取生活热水，为保证其热水供应的稳定性，在增设热水储水罐的基础上，将浮动盘管容积式换热器也作为储水罐使用并加装辅助电加热器以应急备用。

建筑给水排水、雨水排水、热水供应、消防系统工程识图，赶紧收藏了！最常见的建筑内部给水排水、消防给水系统、小区给水排水，其中建筑内部给水排水是最为重要和基础的部分，也是本课件的学习重点。

室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。

它们之间的界限是：给水系统以接入建筑物供水管的阀门为界；排水系统已排出建筑物的第一个排水检查井为界。

建筑内部给水系统一、类型包括：生活给水系统：供给人们饮用、洗涤、烹饪等生活用水；生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。

消防给水系统：供给各类消防设备灭火用水。

二、室内给水系统的组成1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。

2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。

阀门用于关闭管网，以便维修和拆换水表；泄水装置作用主要是在检修时放空管网，检测水表精度。

3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。

给水管道主要采用管材：钢管和铸铁管。

生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管；管径≥150mm 时，可采用给水铸铁管；埋地管管径≥75mm时，宜采用给水铸铁管。

生活消防共用给水系统应采用镀锌钢管。

4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。

常见的阀门有：1）截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm 的管路上。

2）闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。

3）蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。

4）止回阀：用以阻止管道中水流的方向流动。

5）配水龙头。

5、用水设备：包括：卫生器具、消防设备和生产用水设备等。
