(完整版)铝合金的机械性能.docx

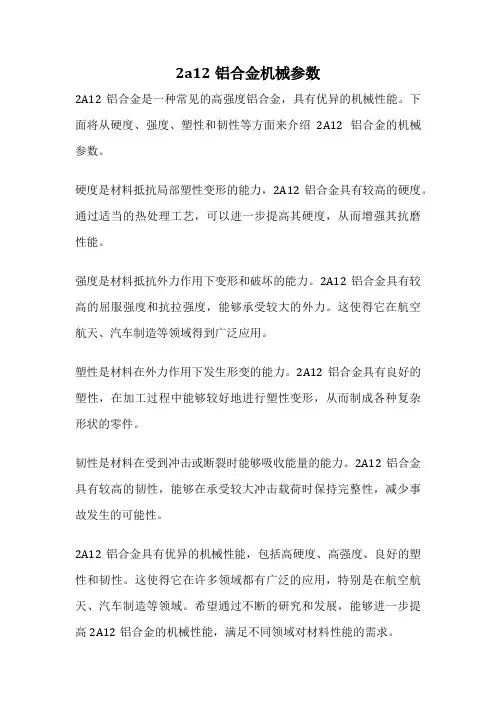

2a12铝合金机械参数
2A12铝合金是一种常见的高强度铝合金，具有优异的机械性能。

下面将从硬度、强度、塑性和韧性等方面来介绍2A12铝合金的机械参数。

硬度是材料抵抗局部塑性变形的能力，2A12铝合金具有较高的硬度。

通过适当的热处理工艺，可以进一步提高其硬度，从而增强其抗磨性能。

强度是材料抵抗外力作用下变形和破坏的能力。

2A12铝合金具有较高的屈服强度和抗拉强度，能够承受较大的外力。

这使得它在航空航天、汽车制造等领域得到广泛应用。

塑性是材料在外力作用下发生形变的能力。

2A12铝合金具有良好的塑性，在加工过程中能够较好地进行塑性变形，从而制成各种复杂形状的零件。

韧性是材料在受到冲击或断裂时能够吸收能量的能力。

2A12铝合金具有较高的韧性，能够在承受较大冲击载荷时保持完整性，减少事故发生的可能性。

2A12铝合金具有优异的机械性能，包括高硬度、高强度、良好的塑性和韧性。

这使得它在许多领域都有广泛的应用，特别是在航空航天、汽车制造等领域。

希望通过不断的研究和发展，能够进一步提高2A12铝合金的机械性能，满足不同领域对材料性能的需求。

铝合金的典型机械性能(Typical Mecha ni cal Properties)铝合金的典型物理性能(Typical Physical Properties)铝合金的化学成份(Chemical Composition Limit Of Aluminum )产品参数中、美常用铝合金牌号对照表中国CHINA 美国THE UNITED STATESL1-L6、L5-1 1070 、1060 、1050 、1030 、1100 LY11、LY12、LY1 2017 、2024 、2117LD10 、LD5 2014、2214LD7 2618LD9 、LD8 2018、2218LY16、LY17 2219、2021LF21 3003LF2 、LF3 、LF4 5052、5154、5083LF5、LF11、LF6、LF5-1 5456、5056 LD2、LD2-1、LD2-2、LD30、LD31 6165、6061、6055、6063LC6、LC4、LC9 7001、7178、7075LC5 、LC10 7076、7175、70794032LD11中国新旧合金牌号对照表(GB/T 3190-1996 )新牌号旧牌号新牌号旧牌号新牌号旧牌号1A99 原LG5 2B12 原LY9 3003 —1A97 原LG4 2A13 原LY13 3103 —1A95 —2A14 原LD10 3004 —1A93 原LG3 2A16 原LY16 3005 —1A90 原LG2 2B16 曾用Ly16-1 3105 —1A85 原LG1 2A17 原LY17 4A01 原LT1 1080 —2A20 曾用LY20 4A11 原LD11 1080A —2A21 曾用214 4A13 原LT13 1070 —2A25 曾用225 4A17 原LT17 1070A 代L1 2A49 曾用149 4004 —1370 —2A50 原LD5 4032 —1060 代L2 2B50 原LD6 4043 —1050 —2A70 原LD7 4043A —1050A 代L3 2B70 曾用LD7- 1 4047 —1A50 原LB2 2A80 原LD8 4047A —1350 —2A90 原LD9 5A01 曾用2101、LF151145 —2004 —5A02 原LF2 1035 代L4 2011 —5A03 原LF31A30 原L4 —1 2014 —5A05 原LF5 1100 代LF5—1 2014A —5B05 原LF10 1200 代L5 2214 —5A06 原LF6 1235 —2017 —5B06 原LF142A01 原LY1 2017A —5A12 原LF122A02 原LY2 2117 —5A13 原LF132A04 原LY4 2218 —5A30 曾用2103、LF162A06 原LY6 2618 —5A33 原LF332A10 原LY10 2219 曾用LY19、147 5A41 原LT412A11 原LY11 2024 —5A43 原LF432B11 原LY8 2124 —5A66 原LT662A12 原LY12 3A21 原LF21 5005 —5019 —6B02 原LD2—1 7A09 原LC9 5050 —6A51 曾用651 7A10 原LC10 5251 —6101 —7A15 曾用LC15、157 5052 —6101A —7A19 曾用919、LC19 5154 —6005 —7A31 曾用183-1 5154A —6005A —7A33 曾用LB7335454 —6351 —7A52 曾用LC52、52105554 —6060 —7003 原LC12 5754 —6061 原LD30 7005 —5056 原LF5—1 6063 原LD31 7020 —5356 —6063A —7022 —5456 —6070 原LD2—2 7050 —5082 —6181 —7075 —5182 —6082 —7475 —5083 原LF4 7A01 原LB1 8A06 原L65183 —7A03 原LC3 8011 曾用LT985086 —7A04 原LC4 8090 —6A02 原LD2 7A05 曾用705 ——注意:(1)“原”是指化学成分与新牌号等同，且都符合GB3190- 82规定的旧牌号。

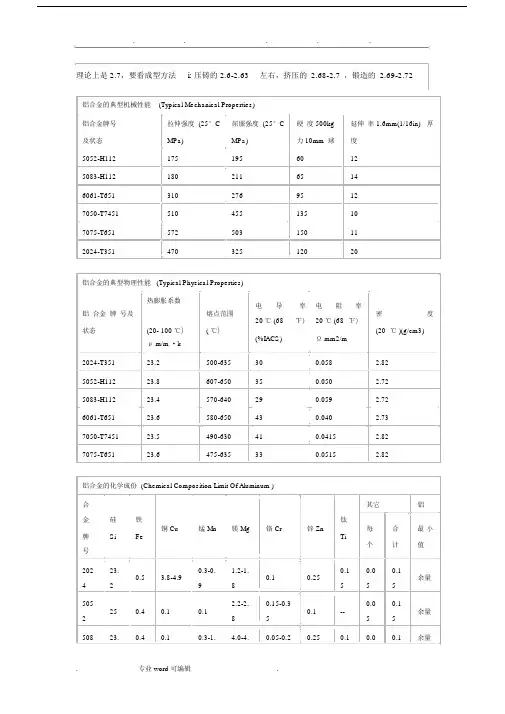

理论上是2‎.7，要看成型方‎法i: 压铸的2.6-2.63 左右，挤压的2.68-2.7，锻造的2.69-2.72 铝合金的典‎型机械性能‎(Typic‎a l Mecha‎n ical‎Prope‎r ties‎)铝合金牌号‎及状态拉伸强度(25°C MPa)屈服强度(25°C MPa)硬度500‎k g力10‎m m球延伸率1.6mm(1/16in)厚度5052-H1121751956012 5083-H1121802116514 6061-T6513102769512 7050-T7451‎51045513510 7075-T65157250315011 2024-T35147032512020铝合金的典‎型物理性能‎(Typic‎a l Physi‎c al Prope‎r ties‎)铝合金牌号‎及状态热膨胀系数‎(20-100℃)μm/m·k熔点范围(℃)电导率20‎℃(68℉)(%IACS)电阻率20‎℃(68℉)Ωmm2/m密度(20℃)(g/cm3)2024-T35123.2500-635300.058 2.82 5052-H11223.8607-650350.050 2.72 5083-H11223.4570-640290.059 2.72 6061-T65123.6580-650430.040 2.73 7050-T7451‎23.5490-630410.0415 2.82 7075-T65123.6475-635330.0515 2.82铝合金的化‎学成份(Chemi‎c al Compo‎s itio‎n Limit‎Of Alumi‎n um )合金牌号硅Si铁Fe铜Cu锰Mn镁Mg铬Cr锌Zn钛Ti其它铝每个合计最小值202 423.20.5 3.8-4.90.3-0.91.2-1.80.10.250.150.050.15余量505 2250.40.10.12.2-2.80.15-0.350.1--0.050.15余量508 323.80.40.10.3-1.4.0-4.90.05-0.250.250.150.050.15余量606 123.60.70.15-0.40.150.8-1.20.04-0.350.250.150.050.15余量705 023.50.1520.-2.60.11.9-2.60.045.7-6.70.060.050.15余量707 523.60.5 1.2-2.00.32.1-2.90.18-0.285.1-6.10.20.050.15余量1050 食品、化学和酿造‎工业用挤压‎盘管，各种软管，烟花粉1060 要求抗蚀性‎与成形性均‎高的场合，但对强度要‎求不高，化工设备是‎其典型用途‎1100 用于加工需‎要有良好的‎成形性和高‎的抗蚀性但‎不要求有高‎强度的零件部件，例如化工产‎品、食品工业装‎置与贮存容器、薄板加工件‎、深拉或旋压‎凹形器皿、焊接零部件‎、热交换器、印刷板、铭牌、反光器具1145 包装及绝热‎铝箔，热交换器1199 电解电容器‎箔，光学反光沉积膜‎1350电线、导电绞线、汇流排、变压器带材2011 螺钉及要求‎有良好切削‎性能的机械加工产品2014 应用于要求‎高强度与硬度（包括高温）的场合。

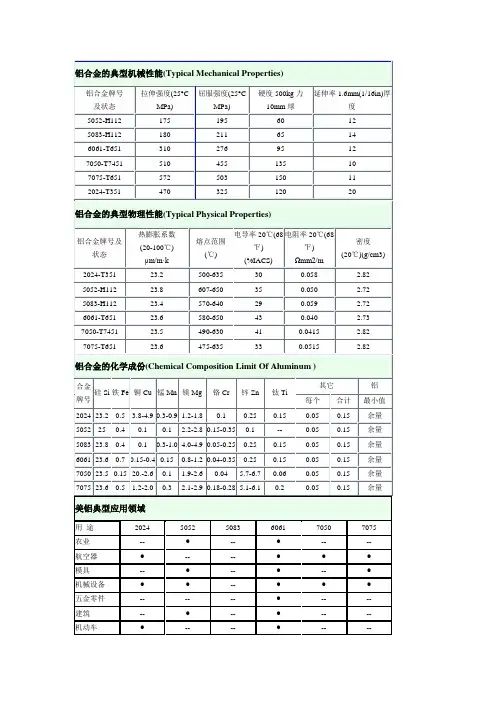

理论上是2.7，要看成型方法i: 压铸的2.6-2.63 左右，挤压的2.68-2.7，锻造的2.69-2.72 铝合金的典型机械性能(Typical Mechanical Properties)铝合金牌号及状态拉伸强度(25°C MPa)屈服强度(25°C MPa)硬度500kg力10mm球延伸率1.6mm(1/16in)厚度5052-H1121751956012 5083-H1121802116514 6061-T6513102769512 7050-T745151045513510 7075-T65157250315011 2024-T35147032512020铝合金的典型物理性能(Typical Physical Properties)铝合金牌号及状态热膨胀系数(20-100℃)μm/m·k熔点范围(℃)电导率20℃(68℉)(%IACS)电阻率20℃(68℉)Ωmm2/m密度(20℃)(g/cm3)2024-T35123.2500-635300.058 2.82 5052-H11223.8607-650350.050 2.72 5083-H11223.4570-640290.059 2.72 6061-T65123.6580-650430.040 2.73 7050-T745123.5490-630410.0415 2.82 7075-T65123.6475-635330.0515 2.82铝合金的化学成份(Chemical Composition Limit Of Aluminum )合金牌号硅Si铁Fe铜Cu锰Mn镁Mg铬Cr锌Zn钛Ti其它铝每个合计最小值202 423.20.5 3.8-4.90.3-0.91.2-1.80.10.250.150.050.15余量505 2250.40.10.12.2-2.80.15-0.350.1--0.050.15余量508 323.80.40.10.3-1.4.0-4.90.05-0.250.250.150.050.15余量60623.0.70.15-0.0.150.8-1.0.04-0.30.250.10.00.1余量16425555705 023.50.1520.-2.60.11.9-2.60.045.7-6.70.060.050.15余量707 523.60.5 1.2-2.00.32.1-2.90.18-0.285.1-6.10.20.050.15余量1050 食品、化学和酿造工业用挤压盘管，各种软管，烟花粉1060 要求抗蚀性与成形性均高的场合，但对强度要求不高，化工设备是其典型用途1100 用于加工需要有良好的成形性和高的抗蚀性但不要求有高强度的零件部件，例如化工产品、食品工业装置与贮存容器、薄板加工件、深拉或旋压凹形器皿、焊接零部件、热交换器、印刷板、铭牌、反光器具1145 包装及绝热铝箔，热交换器1199 电解电容器箔，光学反光沉积膜1350电线、导电绞线、汇流排、变压器带材2011 螺钉及要求有良好切削性能的机械加工产品2014 应用于要求高强度与硬度（包括高温）的场合。

6061铝合金机械性能6061铝合金机械性能表现在有高抗拉强度，延伸率、弹性系数以及耐疲劳的特性。

6061铝合金的机械性能:6061的极限抗拉强度为124 MPa受拉屈服强度55.2 MPa延伸率25.0 %弹性系数68.9 GPa弯曲极限强度228 MPaBearing Yield Strength 103 MPa泊松比0.330疲劳强度62.1 MPa铝合金可以采用热处理获得良好的机械性能，物理性能和抗腐蚀性能。

可热处理强化型铝合金可以通过淬火和时效等热处理手段来提高机械性能，它可分为硬铝、锻铝、超硬铝和特殊铝合金等。

6061铝合金的热处理工艺：1）快速退火：加热温度350～410℃;随材料有效厚度的不同，保温时间在30～120min之间;空气或水冷。

2）高温退火：加热温度350～500℃;成品厚度≥6mm时，保温时间为10～30min、＜6mm时，热透为止;空气冷。

3）低温退火：加热温度150～250℃;保温时间为2～3h;空气或水冷。

硅对硬质合金有腐蚀作用。

虽然一般将超过12%Si的铝合金称为高硅铝合金，推荐使用金刚石刀具，但这不是绝对的，硅含量逐渐增多对刀具的破坏力也逐渐加大。

因此有些厂商在硅含量超过8%时就推荐使用金刚石刀具。

硅含量在8%-12%之间的铝合金是一个过渡区间，既可以使用普通硬质合金，也可以使用金刚石刀具。

但使用硬质合金应使用经PVD(物理镀层)方法、不含铝元素的、膜层厚度较小的刀具。

因为PVD方法和小的膜层厚度使刀具保持较锋利的切削刃成为可能(否则为避免膜层在刃口处异常长大需要对刃口进行足够的钝化，切铝合金就会不够锋利)，而膜层材料含铝可能使刀片膜层与工件材料发生亲合作用而破坏膜层与刀具基体的结合。

因为目前的超硬镀层多为铝、氮、钛三者的化合物，可能会因硬质合金基体随膜层剥落时少量剥落造成崩刃。

6061铝合金机械性能使其成为理想的结构材料，广泛用于机械制造、运输机械、动力机械及航空工业等方面，飞机的机身、蒙皮、压气机等常以铝合金制造，以减轻自重。

理论上是 2.7，要看成型方法i: 压铸的 2.6-2.63左右，挤压的 2.68-2.7，锻造的 2.69-2.72铝合金的典型机械性能(Typical Mechanical Properties)铝合金牌号拉伸强度 (25°C屈服强度 (25°C硬度 500kg延伸率 1.6mm(1/16in)厚及状态MPa)MPa)力10mm球度5052-H11217519560125083-H11218021165146061-T65131027695127050-T7451510455135107075-T651572503150112024-T35147032512020铝合金的典型物理性能 (Typical Physical Properties)热膨胀系数电导率电阻率铝合金牌号及熔点范围密度状态(20- 100 ℃)( ℃)20 ℃ (68℉)20 ℃ (68℉)℃ )(g/cm3) (%IACS)Ω mm2/m(20μ m/m ·k2024-T35123.2500-635300.058 2.825052-H11223.8607-650350.050 2.725083-H11223.4570-640290.059 2.726061-T65123.6580-650430.040 2.737050-T745123.5490-630410.0415 2.827075-T65123.6475-635330.0515 2.82铝合金的化学成份 (Chemical Composition Limit Of Aluminum )合其它铝金硅铁铜 Cu锰 Mn镁 Mg铬 Cr锌 Zn钛牌Si Fe Ti每合最小个计值号20223.0.5 3.8-4.90.3-0. 1.2-1.0.10.250.10.00.1余量4298555505250.40.10.12.2-2.0.15-0.30.1--0.00.1余量2855550823.0.40.10.3-1. 4.0-4.0.05-0.20.250.10.00.1余量3809555560623.0.70.15-0.0.150.8-1.0.04-0.30.250.10.00.1余量16425555 70523.0.1 1.9-2. 5.7-6.0.00.00.105520.-2.60.160.04765余量570723. 2.1-2.0.18-0.2 5.1-6.0.00.1560.5 1.2-2.00.39810.25余量51050食品、化学和酿造工业用挤压盘管，各种软管，烟花粉1060要求抗蚀性与成形性均高的场合，但对强度要求不高，化工设备是其典型用途1100用于加工需要有良好的成形性和高的抗蚀性但不要求有高强度的零件部件，例如化工产品、食品工业装置与贮存容器、薄板加工件、深拉或旋压凹形器皿、焊接零部件、热交换器、印刷板、铭牌、反光器具1145包装及绝热铝箔，热交换器1199电解电容器箔，光学反光沉积膜1350 电线、导电绞线、汇流排、变压器带材2011螺钉及要求有良好切削性能的机械加工产品2014应用于要求高强度与硬度（包括高温）的场合。

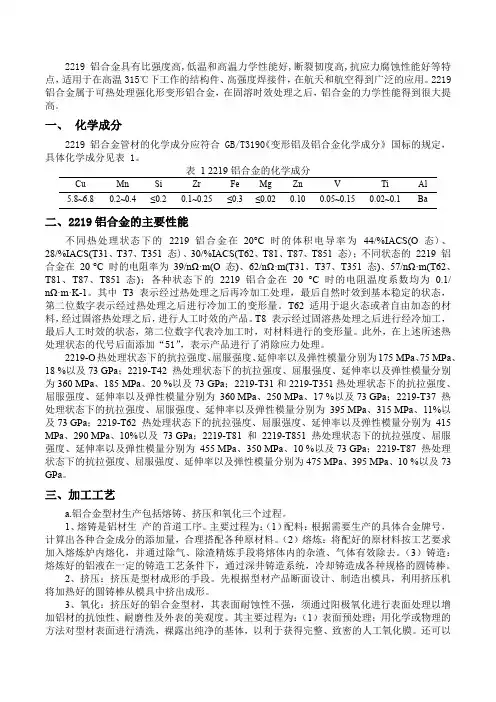

2219铝合金具有比强度高,低温和高温力学性能好,断裂韧度高,抗应力腐蚀性能好等特点，适用于在高温315℃下工作的结构件、高强度焊接件，在航天和航空得到广泛的应用。

2219铝合金属于可热处理强化形变形铝合金，在固溶时效处理之后，铝合金的力学性能得到很大提高。

一、化学成分2219 铝合金管材的化学成分应符合 GB/T3190《变形铝及铝合金化学成分》国标的规定，具体化学成分见表 1。

表 1 2219铝合金的化学成分Cu Mn Si Zr Fe Mg Zn V Ti Al5.8~6.80.2~0.4≤0.20.1~0.25≤0.3≤0.020.100.05~0.150.02~0.1Ba二、2219铝合金的主要性能不同热处理状态下的2219铝合金在20°C 时的体积电导率为44/%IACS(O态)、28/%IACS(T31、T37、T351 态)、30/%IACS(T62、T81、T87、T851 态)；不同状态的 2219 铝合金在20 °C 时的电阻率为39/nΩ·m(O 态)、62/nΩ·m(T31、T37、T351 态)、57/nΩ·m(T62、T81、T87、T851 态)；各种状态下的2219 铝合金在20 °C 时的电阻温度系数均为0.1/ nΩ·m·K-1。

其中T3 表示经过热处理之后再冷加工处理，最后自然时效到基本稳定的状态，第二位数字表示经过热处理之后进行冷加工的变形量。

T62 适用于退火态或者自由加态的材料，经过固溶热处理之后，进行人工时效的产品。

T8 表示经过固溶热处理之后进行经冷加工，最后人工时效的状态，第二位数字代表冷加工时，对材料进行的变形量。

此外，在上述所述热处理状态的代号后面添加“51”，表示产品进行了消除应力处理。

2219-O热处理状态下的抗拉强度、屈服强度、延伸率以及弹性模量分别为175 MPa、75 MPa、18 %以及73 GPa；2219-T42 热处理状态下的抗拉强度、屈服强度、延伸率以及弹性模量分别为360 MPa、185 MPa、20 %以及73 GPa；2219-T31和2219-T351热处理状态下的抗拉强度、屈服强度、延伸率以及弹性模量分别为360 MPa、250 MPa、17 %以及73 GPa；2219-T37 热处理状态下的抗拉强度、屈服强度、延伸率以及弹性模量分别为395 MPa、315 MPa、11%以及73 GPa；2219-T62 热处理状态下的抗拉强度、屈服强度、延伸率以及弹性模量分别为415 MPa、290 MPa、10%以及73 GPa；2219-T81 和2219-T851 热处理状态下的抗拉强度、屈服强度、延伸率以及弹性模量分别为455 MPa、350 MPa、10 %以及73 GPa；2219-T87 热处理状态下的抗拉强度、屈服强度、延伸率以及弹性模量分别为475 MPa、395 MPa、10 %以及73 GPa。

理论上是2.7，要看成型方法i: 压铸的2.6-2.63 左右，挤压的2.68-2.7，锻造的2.69-2.721050 食品、化学和酿造工业用挤压盘管，各种软管，烟花粉1060 要求抗蚀性与成形性均高的场合，但对强度要求不高，化工设备是其典型用途1100 用于加工需要有良好的成形性和高的抗蚀性但不要求有高强度的零件部件，例如化工产品、食品工业装置与贮存容器、薄板加工件、深拉或旋压凹形器皿、焊接零部件、热交换器、印刷板、铭牌、反光器具1145 包装及绝热铝箔，热交换器1199 电解电容器箔，光学反光沉积膜1350电线、导电绞线、汇流排、变压器带材2011 螺钉及要求有良好切削性能的机械加工产品2014 应用于要求高强度与硬度（包括高温）的场合。

飞机重型、锻件、厚板和挤压材料，车轮与结构元件，多级火箭第一级燃料槽与航天器零件，卡车构架与悬挂系统零件2017 是第一个获得工业应用的2XXX系合金，它的应用范围较窄，主要为铆钉、通用机械零件、结构与运输工具结构件，螺旋桨与配件2024 飞机结构、铆钉、导弹构件、卡车轮毂、螺旋桨元件及其他种种结构件2036汽车车身钣金件2048 航空航天器结构件与兵器结构零件2124 航空航天器结构件2218飞机发动机和柴油发动机活塞，飞机发动机汽缸头，喷气发动机叶轮和压缩机环2219 航天火箭焊接氧化剂槽，超音速飞机蒙皮与结构零件，工作温度为-270~300℃。

焊接性好，断裂韧性高，T8状态有很高的抗应力腐蚀开裂能力2319 焊拉2219合金的焊条和填充焊料2618 模锻件与自由锻件。

活塞和航空发动机零件2A01 工作温度小于等于100℃的结构铆钉2A02 工作温度200~300℃的涡轮喷气发动机的轴向压气机叶片2A06 工作温度150~250℃的飞机结构及工作温度125~250℃的航空器结构铆钉2A10 强度比2A01合金的高，用于制造工作温度小于等于100℃的航空器结构铆钉2A11 飞机的中等强度的结构件、螺旋桨叶片、交通运输工具与建筑结构件。

理论上是2.7，要看成型方法i: 压铸的2.6-2.63 左右，挤压的2.68-2.7，锻造的2.69-2.72 铝合金的典型机械性能(Typical Mechanical Properties)铝合金牌号及状态拉伸强度(25°C MPa)屈服强度(25°C MPa)硬度500kg力10mm球延伸率1.6mm(1/16in)厚度5052-H1121751956012 5083-H1121802116514 6061-T6513102769512 7050-T745151045513510 7075-T65157250315011 2024-T35147032512020铝合金的典型物理性能(Typical Physical Properties)铝合金牌号及状态热膨胀系数(20-100℃)μm/m·k熔点范围(℃)电导率20℃(68℉)(%IACS)电阻率20℃(68℉)Ωmm2/m密度(20℃)(g/cm3)2024-T35123.2500-635300.058 2.82 5052-H11223.8607-650350.050 2.72 5083-H11223.4570-640290.059 2.72 6061-T65123.6580-650430.040 2.73 7050-T745123.5490-630410.0415 2.82 7075-T65123.6475-635330.0515 2.82铝合金的化学成份(Chemical Composition Limit Of Aluminum )合金牌号硅Si铁Fe铜Cu锰Mn镁Mg铬Cr锌Zn钛Ti其它铝每个合计最小值202 423.20.5 3.8-4.90.3-0.91.2-1.80.10.250.150.050.15余量505 2250.40.10.12.2-2.80.15-0.350.1--0.050.15余量508 323.80.40.10.3-1.4.0-4.90.05-0.250.250.150.050.15余量60623.0.70.15-0.0.150.8-1.0.04-0.30.250.10.00.1余量16425555705 023.50.1520.-2.60.11.9-2.60.045.7-6.70.060.050.15余量707 523.60.5 1.2-2.00.32.1-2.90.18-0.285.1-6.10.20.050.15余量1050 食品、化学和酿造工业用挤压盘管，各种软管，烟花粉1060 要求抗蚀性与成形性均高的场合，但对强度要求不高，化工设备是其典型用途1100 用于加工需要有良好的成形性和高的抗蚀性但不要求有高强度的零件部件，例如化工产品、食品工业装置与贮存容器、薄板加工件、深拉或旋压凹形器皿、焊接零部件、热交换器、印刷板、铭牌、反光器具1145 包装及绝热铝箔，热交换器1199 电解电容器箔，光学反光沉积膜1350电线、导电绞线、汇流排、变压器带材2011 螺钉及要求有良好切削性能的机械加工产品2014 应用于要求高强度与硬度（包括高温）的场合。
