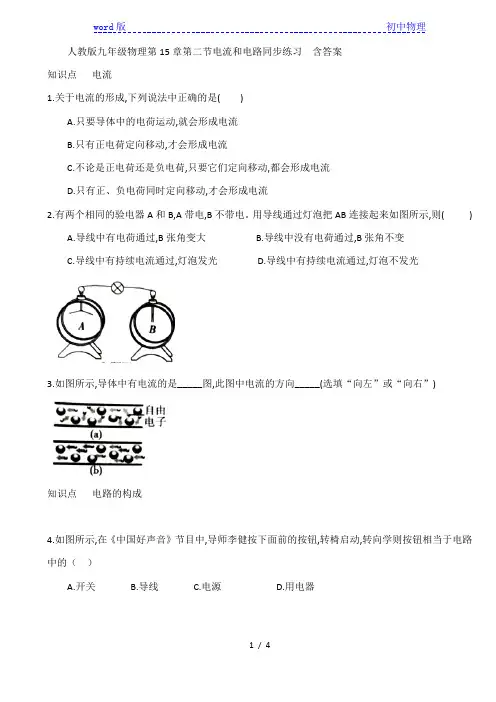

人教版九年级物理第15章第二节电流和电路同步练习含答案知识点电流1.关于电流的形成,下列说法中正确的是( )A.只要导体中的电荷运动,就会形成电流B.只有正电荷定向移动,才会形成电流C.不论是正电荷还是负电荷,只要它们定向移动,都会形成电流D.只有正、负电荷同时定向移动,才会形成电流2.有两个相同的验电器A和B,A带电,B不带电。
用导线通过灯泡把AB连接起来如图所示,则( )A.导线中有电荷通过,B张角变大B.导线中没有电荷通过,B张角不变C.导线中有持续电流通过,灯泡发光D.导线中有持续电流通过,灯泡不发光3.如图所示,导体中有电流的是_____图,此图中电流的方向_____(选填“向左”或“向右”)知识点电路的构成4.如图所示,在《中国好声音》节目中,导师李健按下面前的按钮,转椅启动,转向学则按钮相当于电路中的（）A.开关B.导线C.电源D.用电器5.组成完整电路的元件分别为:_____、_____、_____和开关。
其中电源的作用是__________6.电路中有持续电流的条件:(1)电路中必须有_____;(2)电路必须_____。
知识点电路图7.我们在物理课中画电路图时要用统一的元件符号,下列符号中表示电源的是（）8.在如图甲中有电子门铃、电源和开关,请用笔画线表示导线把它们连接起来,使得门铃能够正常工作,并在图乙虚线框内画出相应的电路图。
(电子门铃可以用电子门铃}一表示)知识点通路断路短路9.用电器短接和断路是电路中常见的故障,下列四幅图中有用电器短接现象的是（）10.如图所示的电路中,开关闭合后,处于_____(选填“通路”“断路”或“短路”)状态,会造成_____(选填“电源”或“灯泡”)损坏,要使其成为正确的电路,只需要拆掉图中标注为_____的导线。
11.如图所示,电路的状态是_____(选填“通路”“断路”或“短路”),此时电路中_____电流(选填“有”或“无”),灯泡_____发光(选填“会”或“不会”)。

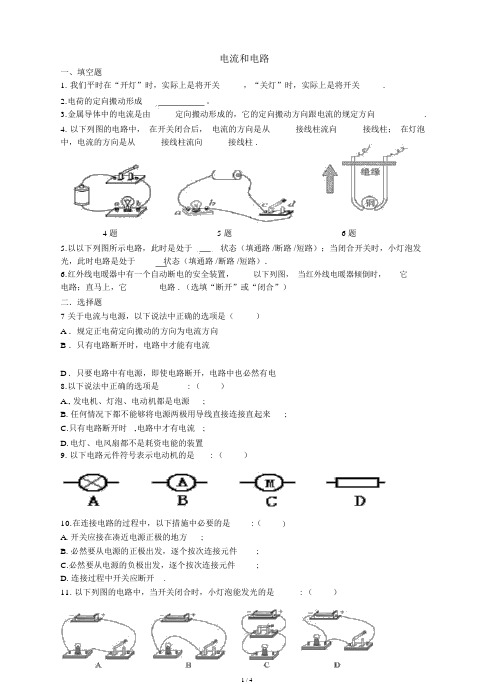

电流和电路一、填空题1.我们平时在“开灯”时，实际上是将开关_____，“关灯”时，实际上是将开关_____.2.电荷的定向搬动形成。
3.金属导体中的电流是由___定向搬动形成的，它的定向搬动方向跟电流的规定方向_____.4.以下列图的电路中，在开关闭合后，电流的方向是从 _____接线柱流向 _____接线柱；在灯泡中，电流的方向是从 _____接线柱流向 _____接线柱 .4题5题6题5.以以下列图所示电路，此时是处于 __ ___状态（填通路 /断路 /短路）；当闭合开关时，小灯泡发光，此时电路是处于 __ ___状态（填通路 /断路 /短路）．它 _____ 6.红外线电暖器中有一个自动断电的安全装置，以下列图，当红外线电暖器倾倒时，电路；直马上，它_____电路 . （选填“断开”或“闭合”）二．选择题7 关于电流与电源，以下说法中正确的选项是（）A ．规定正电荷定向搬动的方向为电流方向B ．只有电路断开时，电路中才能有电流D．只要电路中有电源，即使电路断开，电路中也必然有电8.以下说法中正确的选项是: （）A., 发电机、灯泡、电动机都是电源;B. 任何情况下都不能够将电源两极用导线直接连接直起来;C.只有电路断开时,电路中才有电流;D.电灯、电风扇都不是耗资电能的装置9. 以下电路元件符号表示电动机的是: （）10.在连接电路的过程中，以下措施中必要的是:（）A. 开关应接在凑近电源正极的地方;B. 必然要从电源的正极出发，逐个按次连接元件;C.必然要从电源的负极出发，逐个按次连接元件;D. 连接过程中开关应断开.11. 以下列图的电路中，当开关闭合时，小灯泡能发光的是: （）A 、 B两金12.如图甲所示，验电器 A 带负电， B 不带电。
用带有绝缘柄的金属棒把验电器属球连接起来的刹时（如图乙所示），金属棒中（）A ．电流方向由 A 到B B．电流方向由 B 到 AC．有电流但方向无法确定D．向来无电流12 题13 题13.以下列图，关于手电筒中金属弹簧的说法中正确的选项是（）A ．金属弹簧能够改为塑料弹簧B ．金属弹簧将弹性势能转变成电能C．金属弹簧将电能转变成光能D．利用金属弹簧的弹性和导电性防范电路接触不良，造成断路14.以下不属于用电器的是（）．．．15.以下列图是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（）A．电源B．开关D．用电器16.用两段导线、一节电池想法使一只小灯泡发光，某同学试一试了以下列图的几种连接，你认为不能够使小灯泡发光的是（）17.以下列图是一种声光报警器电路，各元件均能正常工作。
九年级物理上册《第十五章电流和电路》同步练习及答案-人教版学校:___________班级：___________姓名：___________考号：___________知识点1 电流1. 形成原因：电荷的定向移动。
2. 形成条件：有电源；电路是闭合的。
3. 电流的方向：正电荷定向移动的方向规定为电流的方向。
4. 关于电流的几点说明（1）金属中电流是自由电子的定向移动形成的，而自由电子带负电，因此，金属中的电流方向跟自由电子定向移动的方向是相反的。
（2）在电源外部电流沿着正极→用电器→负极的方向流动，在电源内部电流有负极→正极。
（3）正电荷、负电荷或正、负电荷同时定向移动形成电流，只是电流方向与正电荷移动方向相同，与负电荷定向移动方向相反。
知识点2 电路的构成1. 电源：提供电能的装置。
（1）干电池：化学能转化为电能。
（2）蓄电池：供电时，化学能转化为电能；充电时，电能转化为化学能。
（3）发电机：其他形式的能转化为电能。
2. 用电器：消耗电能的装置，它把电能转化为其他形式的能。
3. 开关：控制电路通断的装置，常见的有闸刀开关、拉线开关、拨动开关、声光开关等。
4. 电路：把电源、用电器、开关用导线连接起来组成的电流可以流过的路径。
一个完整的电路包括电源、用电器、开关和导线四种电路元件，缺一不可。
5. 电路产生持续电流的条件：一是有电源，二是电路闭合。
知识点3 电路图1. 电路图：用统一规定的符号表示电路连接的图。
2. 画电路图的注意事项（1）要使用统一的电路元件符号，不能自造符号。
（2）要注意所画符号和实物的对应性，如电路图中元件的顺序、位置/、电源正负极、开关的状态等。
（3）电路图最好呈长方形，导线要横平竖直，大小比例适中，力求美观简洁。
（4）电路元件要均匀分布在电路中，不要在电路的拐角处画电路元件，导线和电路元件之间不能断开。
（5）可以从电源的正极沿着电流的方向依次画电路图，导线尽量避免交叉。

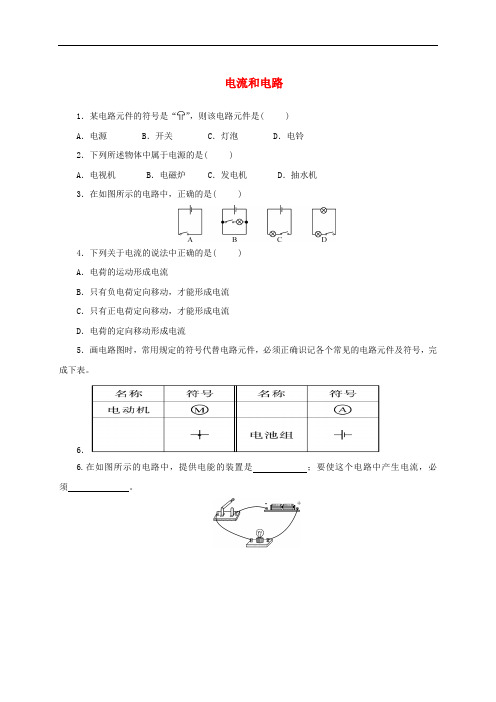

电流和电路
1．某电路元件的符号是“”，则该电路元件是( )
A．电源B．开关C．灯泡D．电铃
2．下列所述物体中属于电源的是( )
A．电视机B．电磁炉 C．发电机 D．抽水机
3．在如图所示的电路中，正确的是( )
4．下列关于电流的说法中正确的是( )
A．电荷的运动形成电流
B．只有负电荷定向移动，才能形成电流
C．只有正电荷定向移动，才能形成电流
D．电荷的定向移动形成电流
5．画电路图时，常用规定的符号代替电路元件，必须正确识记各个常见的电路元件及符号，完成下表。
6．
6.在如图所示的电路中，提供电能的装置是；要使这个电路中产生电流，必须。
第2节电流和电路1．D 2.C 3.C 4.D
5．交叉连接的导线电流表
6．电池组闭合开关。
九年级物理上册《第十五章电流和电路》练习题及答案（人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．学习了电学知识，小明提出下列四个观点，你认为正确的是A．有电源就有电流产生B．电荷的移动形成电流C．电阻的大小是它两端的电压和通过它的电流决定的D．金属导体中电流的方向与自由电子定向移动方向相反2．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同3．电路中要形成电流的条件是()A．电路中有电源B．电路中有电源，还要形成通路C．导体中有自由电荷D．有用电器和电源4．下列关于电流和电压的说法中正确的是（）A．大量电荷的移动形成电流B．自由电子定向移动的方向为电流方向C．通过导体的电流越大，导体两端的电压就越低D．电路两端有电压，电路中可能会有电流5．下列常见的电流中最大的是A．雷电的电流B．房间灯泡的电流C．家用空调器的电流D．手电筒中的电流6．如图所示，当开关闭合时，发生的现象是（1）灯正常发光（2）灯不亮（3）电源会被烧坏（4）灯会被烧坏A．（1）和（4）B．（2）和（4）C．（3）和（4）D．（2）和（3）7．如图所示，四个选项中电路图与实物图对应的是（）A．B．C．D．8．如图甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，下列说法正确的是（）A．金属棒中电流方向由A到BB．两验电器最终都不带电C．验电器B将要失去电子D．金属棒中的自由电子发生了定向移动9．如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（）A．灯不亮，铃不响B．灯亮，铃响C．灯不亮，铃响D．灯亮，铃不响10．小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电路连接正确后，闭合开关，发现只有小灯泡L1不亮，原因是（）A．小灯泡L1短路B．小灯泡L2短路C．小灯泡L1断路D．小灯泡L1电阻太小二、填空题11．物理小组的同学在活动课中，用4个大小接近的柠檬、形状相同的4个铜片和4个铁片做了以下实验：分别取一个铜片和一个铁片相隔约5cm的距离分别插入每个柠檬中，再将这样的4个柠檬串联，即用导线将一个柠檬上的铜片和另一个柠檬上的铁片依次连起来，如图所示，然后将二极管接入接线夹A、B之间，可观察到二极管发光。
2023-2024学年九年级物理上册《第十五章电流和电路》同步练习题含答案（人教版)学校:___________班级：___________姓名：___________考号：___________知识点梳理：一、摩擦起电1.自然界中有两种电荷：正电荷和负电荷。
2.用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷。
3.电荷的多少叫做电荷量，简称电荷。
（单位：库伦，符号：C）4.不同物质的原子核束缚电子的能力不同，摩擦起电是电子发生了转移。
5.失去电子带正电，得到电子带负电。
6.同种电荷相互排斥，异种电荷相互吸引。
7.带电体能够吸引轻小的物体。
二、验电器1.验电器原理：同种电荷相互排斥。
三、导体和绝缘体1.容易导电的物体叫做导体，不容易导电的物体叫做绝缘体。
2.导体中有自由移动的电荷。
（在金属中，部分电子可以在金属内部自由移动，这种电子叫做自由电子。
）3.导体和绝缘体间没有明显的界限，在一定条件下可以相互转化。
4.常见的导体：金属、人体、大地、石墨、食盐水溶液。
5.常见的绝缘体：橡胶、玻璃、塑料。
四、电流1.电荷的定向移动形成电流。
2.正电荷定向移动的方向规定为电流的方向。
五、电路和电路图1.电路：电源、用电器，导线，开关，组成了电流可以流过的路径。
2.只有电路闭合时，电路中才有电流。
3.通路：正常接通的电路，即用电器能够工作的电路。
4.断路：电路中如果有某处被切断，电路中就不会有电流通过。
5.短路：用导线将电源的正、负极连接起来。
（如果电路是接通的，但用电器两端被导线直接接通，这种情况叫做该用电器被短接。
）六、串联电路和并联电路1.串联电路和并联电路如图所示：串联电路并联电路2.判断串并联电路的方法：拆掉一个用电器，其他用电器能正常工作，说明是串联电路，反之是并联电路。
七、电流的强弱1.电荷的定向移动形成电流，正电荷定向移动的方向规定为电流的方向。
2.电流是表示电流强弱的物理量，通常用字母I表示，单位：安培，简称安，符号A。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-带含答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．甲、乙、丙三个轻质带电泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的情形如图所示，已知丙球带正电，则下列判断正确的是（ ）A ．甲球带正电，乙球一定带负电B ．甲球带负电，乙球可能不带电C ．甲球带正电，乙球可能不带电D ．甲球带负电，乙球一定带正电2．电路创新设计可以给我们带来很多好处，比如合江的新型电动公交车。
新型电动公共汽车的动力来源于电动机，它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。
如图中符合要求的电路是（ ）A ．B ．C ．D ．3．如图所示，某电子元件的一个节点（分支点）O 处共有三条线路，其中125mA,9mA I I ==。
以下电流中，可能为I 3大小的是（ ）A ．5mAB ．9mAC ．14mAD ．0mA4．冬奥会火炬外壳在1000 ℃的温度下不会起泡、开裂、轻盈、坚固，与该材料无关的（ ）A．导电性好B．硬度大C．耐高温D．密度小5．如图是我国自主生产的某品牌智能汽车和发动机结构简图，展现了“中国智造”的科技风采。
下列说法正确的是（）A．汽车的发动机为汽油机B．该内燃机压缩冲程中内能转化为机械能C．汽车行驶过程中能与空气摩擦创造电荷D．汽车发动机的做功冲程使汽车获得动力6．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。
再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移7．下列说法中正确的是（）A．在分子、原子核和质子这些微观粒子中，空间尺度最小的是原子核B．与橡胶、塑料这些材料相比，铁更容易导热C．与陶瓷、铜这些材料相比，硅更容易导电D．人类最早发明的热机是内燃机8．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。
人教版九年级物理第十五章电流和电路第二节电流同步练习二含答案1.从显像管尾部的热灯丝发射出来的电子,高速撞击在电视机荧光屏上,使荧光屏发光,则在显像管内（）A.电流方向从灯丝到荧光屏B.电流方向从荧光屏到灯丝C.显像管内没有电流D.显像管内电流方向无法确定2.(教材变式)具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路下列说法正确的是（）A.金属弹簧为绝缘体,不属于电路的一部分B.干电池为电源,按键为电路开关C.灯泡发光时,电能转化为化学能D.灯泡发光时,灯丝中的电流是由正电荷定向移动形成的3.对如图所示的三个电路状态判断正确的是（）A.甲断路、乙短路、丙通路B.甲通路、乙短路、丙短路C.甲断路、乙通路、丙短路D.甲短路、乙断路、丙通路4.如图所示是小明的物理老师在课堂上演示的一个实验.把一张细条状的锡箔纸两端分别压在干电池的正负极上,不一会儿,锡箔纸就燃烧了起来.这是由于电源发生＿＿＿将大量电能转化为＿＿＿所以,老师强调,在进行电学实验时＿＿＿选填“可以”或“禁止”)将电源两极直接用导线连接5.夏天的雷雨天气里,当一大片带负电的云层接近建筑物时,云层中的负电荷通过避雷针经金属线导入大地则此时金属线中的电流方向是从＿＿＿流向＿＿＿（均选填“云层”或“大地”)6.如图所示是一段接在电路中的直导线,实心点代表电子,箭头方向为运动方向.则此导线中电流的方向是从＿＿＿到＿＿＿电源的正极在导线的端(均选填“A”或“B”）7.如图所示是电扇中的一个自动保护装置:当电扇不慎被碰倒或倾倒时,小球就会滚向一侧使电路＿＿＿（选填“断开”“短路”或“闭合”),起到保护电扇作用,这个保护装置在电扇电路中的作用相当于＿＿＿8.物理学上规定＿＿＿定向移动的方向为电流的方向,如图所示电路中,闭合开关,灯泡中电流的方向是从＿＿＿(选填“A→B”或“B→A”)9.根据左侧电路图,用铅笔代替导线将右侧实物图连10.如图甲所示电路,闭合开关后,L1和L2都不亮接完整现用一根导线检查故障原因,如图乙所示,当用导线接在L1两端时,L1和L2仍然不亮;如图丙所示,当用导线接在L2两端时,L1亮,L不亮,则可能的原因是（）A.L1短路B.L2短路C.L1断路D.L2断路11.（淮安中考改编)为避免点燃烟花时造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示,装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间.为完善设计方案还需要在＿＿＿(选填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作点燃烟花前,定时器(相当于导线)在电路中应处＿＿＿选填“通路”或“断路”)状态12.如图甲所示,在一根横跨河流两岸的硬塑料管内有三根完全相同的导线,为了辨别哪两个线头为同一根导线的两端,工人师傅用图乙所示的“测通器”来进行测试(1)先将A和B用一小段导线连接起来,再将“测通器”的m连接在D上,当n连接F时小灯泡发光,由此可确定＿＿＿(填字母,下同)为同一根(2)为了弄清另外两根导线的两端,用一小段导线导线的两端连接A和C,“测通器”的一端必须与＿＿＿相连若另一端接F,小灯泡发光,则A和＿＿＿为同根导线的两端。

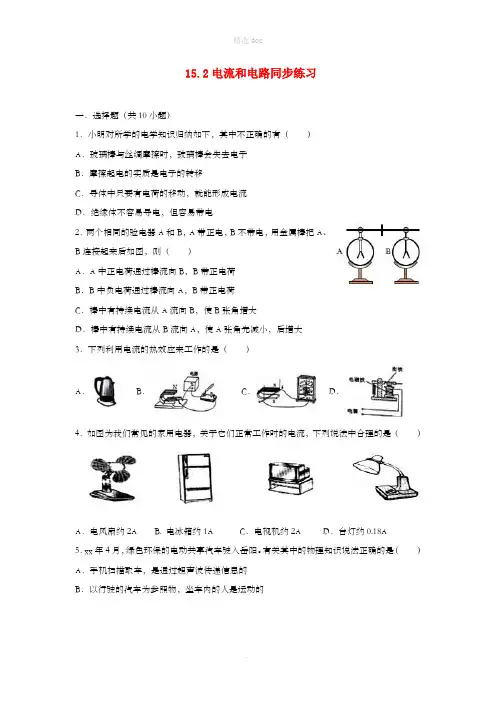

15.2电流和电路同步练习一．选择题（共10小题）1．小明对所学的电学知识归纳如下，其中不正确的有（）A．玻璃棒与丝绸摩擦时，玻璃棒会失去电子B．摩擦起电的实质是电子的转移C．导体中只要有电荷的移动，就能形成电流D．绝缘体不容易导电，但容易带电2．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（）A．A中正电荷通过棒流向B，B带正电荷B．B中负电荷通过棒流向A，B带正电荷C．棒中有持续电流从A流向B，使B张角增大D．棒中有持续电流从B流向A，使A张角先减小，后增大3．下列利用电流的热效应来工作的是（）A．B．C．D．4．如图为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）A．电风扇约2A B. 电冰箱约1A C．电视机约2A D．台灯约0.18A5．xx年4月，绿色环保的电动共享汽车驶入岳阳。
有关其中的物理知识说法正确的是（）A．手机扫描取车，是通过超声波传递信息的B．以行驶的汽车为参照物，坐车内的人是运动的C．汽车蓄电池充电时，蓄电池相当于电源D．汽车在行驶过程中，将电能转化机械能6．下列说法正确的是（）A．电路中只要有电流，就一定有电源B．用毛皮摩擦过的橡胶棒具有吸引铁、钴、镍等物体的性质C．玻璃、橡胶是绝缘体，所以本身不能带电D．电流方向总是从电源正极到电源负极7．在宾馆的房间内，只有将房卡插入取电槽中（如图所示），用电器才能使用，此时，房卡的作用相当于电路中的（）A．开关B．电源C．电阻D．导线8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表。
闭合开关S后，灯L1、L2均正常发光。
则（）A．甲是电流表，乙是电压表B．甲、乙都是电流表C．甲是电压表，乙是电流表D．甲、乙都是电压表9．定时炸弹的引爆装置如图所示，当有电流通过起爆器时将引爆炸药。
起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S会自动断开。
为使引爆装置停止工作，小虎不能实施的操作是（）A．在c处剪断导线B．在d处剪断导线C．赶在起爆之前用导线连接cdD．赶在起爆之前用导线直接连接电源两极10．如图所示，闭合开关S时，小电灯L 1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。

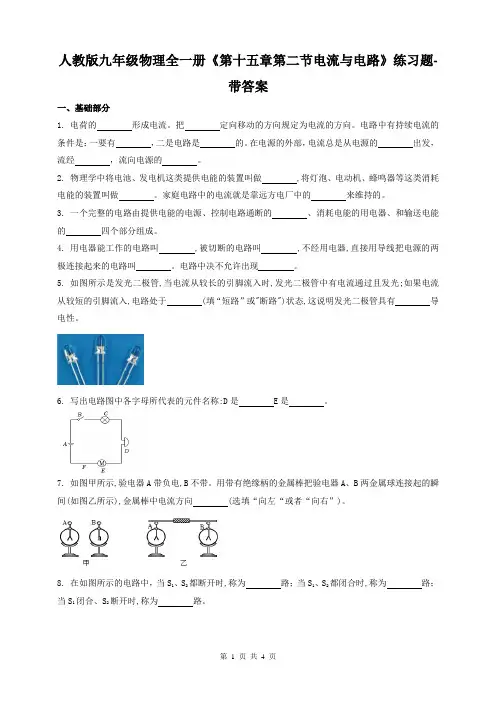

人教版九年级物理全一册《第十五章第二节电流与电路》练习题-带答案一、基础部分1.电荷的形成电流。
把定向移动的方向规定为电流的方向。
电路中有持续电流的条件是：一要有，二是电路是的。
在电源的外部，电流总是从电源的出发，流经，流向电源的。
2.物理学中将电池、发电机这类提供电能的装置叫做 ,将灯泡、电动机、蜂鸣器等这类消耗电能的装置叫做。
家庭电路中的电流就是靠远方电厂中的来维持的。
3.一个完整的电路由提供电能的电源、控制电路通断的、消耗电能的用电器、和输送电能的四个部分组成。
4.用电器能工作的电路叫 ,被切断的电路叫 ,不经用电器,直接用导线把电源的两极连接起来的电路叫。
电路中决不允许出现。
5.如图所示是发光二极管,当电流从较长的引脚流入时,发光二极管中有电流通过且发光;如果电流从较短的引脚流入,电路处于 (填“短路”或"断路")状态,这说明发光二极管具有导电性。
6.写出电路图中各字母所代表的元件名称:D是 E是。
7.如图甲所示,验电器A带负电,B不带。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起的瞬间(如图乙所示),金属棒中电流方向 (选填“向左“或者“向右”)。
8.在如图所示的电路中，当S1、S2都断开时,称为路；当S1、S2都闭合时,称为路；当S1闭合、S2断开时,称为路。
二、巩固提升9.在图示的电路中,闭合开关,电源会发生短路的是( )10.如图当开关闭合时,灯泡L1、L2均不亮,某同学用一根导线去检查故障,他将导线先并接在灯L1两端时,发现灯L2亮;然后并接在L2两端时,发现两灯均不亮,由此判断( )A.灯L1断路B.灯L₂断路C.灯L1短路D.灯L₂短路11.所示,充电宝甲正在主机内被充电,充电宝乙已被取出、充电宝丙正在为手充电,则此时( )A.只有甲在输出电能B.只有乙在输出电能C.只有丙在输出电能D.甲、乙、丙都在输出电能12.如图所示,有两个相同的验电器,其中 A带正电、B不带电。
