附录一中华人民共和国国家标准UDC676.874出口产品包装用瓦楞纸箱：676.76 ：621.798Corrugated box for export products GB5033-85本标准适用于出口产品运输包装用瓦楞纸箱（以下简称瓦楞纸箱）。
１种类按照瓦楞纸箱的包装容量及所使用瓦楞纸板的种类，将瓦楞纸箱分为表１的８种。
2 技术要求2.1 材料2.1.1 加工瓦楞纸箱使用GB5034-85《出口产品包装用瓦楞纸板》中规定的瓦楞纸板。
2.1.2 钉合瓦楞纸箱使用16-18号带有镀层的金属扁丝，金属扁丝不许有龟裂或使用上的缺点。
2.1.3 粘合瓦楞纸箱使用聚乙酸乙烯乳液或具有粘合效果的其他粘合剂。
2.2 质量2.2.1 箱体方正，表面洁净，不许有明显的外观不良和其他使用上的缺点。
2.2.2 瓦楞纸箱的搭接宽度不小于30mm。
纸箱钉合采用斜钉或横钉。
箱钉排列整齐，距离均匀。
双钉钉距不大于75mm，单钉钉距不大于55mm，头、尾钉距离压痕中线不大于20mm，箱钉必须完全钉在接头上。
2.2.3 瓦楞纸箱的承压能力要符合产品及运输环节的要求。
2.3 瓦楞纸箱成形后，瓦楞纸板的厚度不小于GB5034-85所规定的相应楞型高度的下限数值。
3 结构、尺寸3.1 瓦楞纸箱的结构以“对口盖箱”为基本形式，也可采用其他形式的瓦楞纸箱。
3.2 瓦楞纸箱的规格尺寸要符合GB4892-85《硬质直方体运输包装尺寸系列》的要求。
4 验收规则4.1 瓦楞纸箱应成批交货。
生产厂保证出厂的瓦楞纸箱符合本标准的规定，并出具合格证。
4.2 需货方按本标准进行验收，当发现基本项指标不符合标准要求时，可对不合格的指标进行复查。
4.3 若内尺寸、厚度及耐破度、戳穿强度、边压强度、粘合强度、水分有一项不符合村标准时，或其他指标不符合本标准的纸箱数多于10%时，则该批纸箱为不合格品。
5 标志、包装、运输、储存5.1 纸箱贮运标志按GB191-85《包装储运图示标志》的规定执行，危险品标志按GB190-85《危险货物包装标志》的规定执行。
影响瓦楞纸箱强度因素关系性与抗压强度的计算和设计影响瓦楞纸箱强度因素关系性与抗压强度的计算和设计一、现代运输包装技术的新包装形态运输是物资流通过程中的一个重要环节。
所有原材料和产品胶印机，从生产地送到需要地，都必须通过运输。
运输是商品生产在流通领域的继续，也是创造价值的生产性劳动。
为使运输合理化，必须组织商品合理运输，提高商品的运输效率和装载效率排版，建立运输量大、速度快的新运输体制。
并采用相应的新包装形态。
为了保护产品在流通过程中的安全，产品包装应满足运输的如下要求。
1、包装完整，箱面标志清楚。
货物的运输包装一般应完整、满装、成型。
内装货物应均匀分布装载、排摆整齐、压缩体积、内货固定、重心位置居中靠下，对庞大的产品应考虑拆装，以使拆装后的体积小于原来整体产品的体积或满足运输工具装载的规定。
同时在箱面应印刷必要的标志扫描，以方便理货，识别和引起应有的注意。
如当某种原因发生货、单分离时，就可根据包装标记来加以辨认；对某些有防护要求（防潮、易碎、易燃等）的包装件，则可根据相应的标志，对其进行合理的操作。
2、具有合理的强度。
包装件在运输过程中商业印刷，不可避免地要经受多次的搬运、装卸等机械或人力操作，包装件的结构强度应能适应这些操作而不损坏。
同时需考虑运输过程中的各种严酷环境条件，如气候、生物、机械等对包装结构及材料的劣化与侵蚀作用，避免包装结构强度降低，从而损坏内装产品EFI，使生产变为无益的社会劳动。
折页如用纸箱包装，要质量坚韧，能承担所载货物的重量，货物装箱后堆码高为2.5米时应以纸箱不变形为准，纸箱内应装满不留空隙海德堡，以增强纸箱的抗压力等，用木箱包装，应根据货物的性质、价值、体积和重量选用材料。
结价值高，容易散落丢失的货物，应使用密封木箱华光精工，其它可使用胶水板箱，花格箱等。
对重量较大、较长的货物，应增加箱档和箱板厚度等。
一般货物的运输包装应符合GB9174《一般货物运办输包装技术条件》标准的规定。
瓦楞纸箱抗压强度标准瓦楞纸箱是一种常见的包装材料，其抗压强度对于保护货物的安全运输至关重要。
因此，制定和遵守瓦楞纸箱的抗压强度标准显得尤为重要。
本文将就瓦楞纸箱抗压强度标准进行探讨，以期为相关行业提供参考。
瓦楞纸箱的抗压强度标准主要包括以下几个方面：首先，瓦楞纸箱的材料选用。
瓦楞纸箱通常由瓦楞纸板制成，而瓦楞纸板的厚度、纸板的质量等因素将直接影响瓦楞纸箱的抗压强度。
因此，在制定抗压强度标准时，需要对瓦楞纸板的材料选用进行规范，以确保其质量符合标准要求。
其次，瓦楞纸箱的结构设计。
瓦楞纸箱的结构设计直接关系到其抗压强度，合理的结构设计可以提高瓦楞纸箱的抗压能力。
在制定抗压强度标准时，需要对瓦楞纸箱的结构设计进行规范，包括箱体的纸板层数、瓦楞纸板的型号、箱体的尺寸等方面的要求，以确保瓦楞纸箱在承受压力时不易变形或破损。
再次，瓦楞纸箱的制造工艺。
制造工艺对于瓦楞纸箱的抗压强度同样至关重要。
在制定抗压强度标准时，需要对瓦楞纸箱的制造工艺进行规范，包括纸板的粘合方式、箱体的加固方式、箱体的压花处理等方面的要求，以确保瓦楞纸箱在生产过程中能够保持良好的抗压性能。
最后，瓦楞纸箱的质量检测。
为了确保瓦楞纸箱的抗压强度符合标准要求，需要对其进行质量检测。
在制定抗压强度标准时，需要规定相关的检测方法和标准数值，以便对瓦楞纸箱的抗压强度进行准确的测定和评估。
总之，瓦楞纸箱的抗压强度标准涉及到材料选用、结构设计、制造工艺和质量检测等多个方面，只有严格遵守相关标准要求，才能确保瓦楞纸箱在运输过程中能够有效地保护货物的安全。
希望本文能够为相关行业提供一些参考，促进瓦楞纸箱抗压强度标准的制定和执行工作。
一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。
①凯里卡特（K.Q.Kellicutt）公式a. 凯里卡特公式P——瓦楞纸箱抗压强度（N）；Px——瓦楞纸板原纸的综合环压强度（N/cm）；aXz——瓦楞常数；Z——瓦楞纸箱周边长（cm）；J——纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下Rn——面纸环压强度测试值（N/0.152m）Rmn ——瓦楞芯纸环压强度测试值（N/0.152m）C——瓦楞收缩率，单瓦楞纸板来说双瓦楞纸板公式中的15.2(cm)为测定原纸环压强度时的试样长度。
Z 值计算公式Z=2(L0+B0)Z——纸箱周边长（cm）；L0——纸箱长度外尺寸（cm）B0——纸箱宽度外尺寸（cm）；a z X、J、C值可查表b.06 类纸箱抗压强度计算公式：P0201 ——0201 箱型用凯里卡特公式计算的抗压强度（N）；a——箱型修正系数，凯里卡特公式，与实际测试值有一定差异，一般比测试值小5％。
②马丁荷尔特（Maltenfort）公式P——瓦楞纸箱抗压强度（N）；CLT- O ——内、外面纸横向平压强度平均值（N/cm）。
③沃福（Wolf）公式Pm——瓦楞纸板边压强度（N/m）④马基（Makee）公式Dx——瓦楞纸板纵向挺度（MN·m）Dy——瓦楞纸板横向挺度（MN·m）马基简易公式：包卷式纸箱抗压强度计算公式：PwA——包卷式纸箱抗压强度（N）；Pm ——瓦楞纸板边压强度（N/m）a——常数b——常数⑤APM 计算公式考虑箱面印刷对抗压强度的影响。
a——箱面分类系数；s——纸板强度系数。
⑥由原纸强度计算纸板强度的公式Pm ——瓦楞纸板边压强度（N/m）；R1——外面纸环压强度（N/0.152m）；R2——内面纸环压强度（N/0.152m）；CMT——瓦楞芯平压强度（N/0.152m）。
Welcome To Download !!!欢迎您的下载，资料仅供参考！。
纸箱技术规范1样式及用途长方体瓦楞纸箱，用于产品运输过程的保护。
2材料材质详见设计稿上技术要求。
3颜色、图案：颜色见封样和设计稿。
图案由我公司提供封样、彩稿或电子版文件软盘等信息。
原则上，以封样为基准，其他信息作为参考。
4工艺要求：印刷、模切、钉合或者粘合（无特殊要求则采用钉合）。
5技术要求5.1性能具体每个不同尺寸的纸箱的各种性能要求不能低于相应国家标准。
具体分类要求和图纸技术说明如下表：5.2尺寸:纸箱尺寸和配套衬片的尺寸偏差为±5 mm。
5.3产品外观要求5.3.1纸板表面应平整、清洁，不许有缺材、薄边，切边应整齐；纸箱箱体方正，表面不允许有明显的损坏和污迹，切断口表面裂损宽度不超过8mm。
5.3.2箱面印刷图字清晰正确，深浅一致，位置准确。
一般纸箱侧面印刷如俯图1，采用Arial Black字体，左右对齐，居中印刷，四周留空，字号根据箱面积大小调整，要求美观。
必须在箱盖内印刷ACON K3号码，跟侧面印刷要求保持一致，见附图2。
5.3.3纸箱接头钉合搭接舌边宽度为35~50mm，箱钉使用带有涂层的低碳钢扁丝，沿搭接部分中线钉合，采用斜钉（与纸箱立边成45°角），箱钉应排列整齐，单钉距不大于55mm，双钉距不大于75mm，钉距均匀, 头尾钉距底面压痕边线不大于20mm。
钉合接缝应钉牢、钉透，不得有叠钉、翘钉、不转角等缺陷，并牛皮纸胶带平整覆盖。
5.3.4纸箱接头粘合搭接舌边宽度不小于30mm，粘合剂使用乙酸乙烯乳液或具有相同粘合效果的其他粘合剂。
粘合接缝的粘合剂涂布应均匀充分，以至面纸分离时接缝依然粘合不分，且胶粘部位无胶水溢出。
5.3.5瓦楞纸箱的压痕线宽度单瓦不大于12mm，双瓦不大于17mm，折线居中，不得有破裂断线，箱壁不允许有多余的压痕线。
5.3.6瓦楞纸箱摇盖经开、合180°往复5次以上，面层和里层均不得有裂缝。
5.4其他要求其他未尽要求参照GB6543-86。
∙瓦楞纸箱强度的计算方法
∙
∙瓦楞纸箱的强度标准，GB6543-86国家标准附录G规定：瓦楞纸箱抗压强度值P 不应小于按下式计算所得的值：P=K·G（H－h/h·s）（kgf/cm2）
式中：K-强度保险系数；
G-瓦楞纸箱所装货物重量，kgf；
H-堆码高度，cm；
h-箱高，cm；
S-箱底面积cm2。
这个公式在实用中可以简化为：P=K·G（n－1）
式中：n-堆码层数；
K-根据贮存时间长短而定：
＜30天1.6，30-100天1.65，100天以上2。
但是有的教材把其定为3，这样安全系数更大一些。
如某种方便面箱毛重3.5kgf，堆码16层，则瓦楞纸箱的强度（耐压力，下同）标准应当是：
P=2×3.5（16－1）
=7kgf×15
=105kgf
有些用箱大户，还有自己的强度标准，如南风化工集团规定它的洗衣粉包装箱强度标准为350kgf。
为它做箱，强度必须达到这个标准。
以上资料为佛山市海盛纸品有限公司提供！。

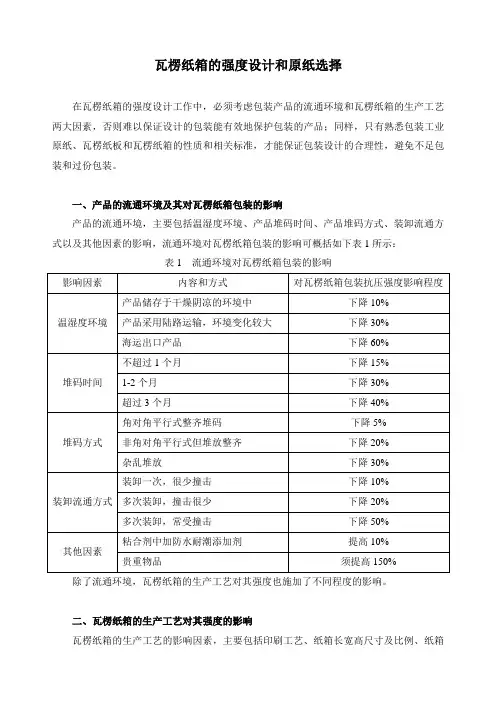

瓦楞纸箱的强度设计和原纸选择在瓦楞纸箱的强度设计工作中，必须考虑包装产品的流通环境和瓦楞纸箱的生产工艺两大因素，否则难以保证设计的包装能有效地保护包装的产品；同样，只有熟悉包装工业原纸、瓦楞纸板和瓦楞纸箱的性质和相关标准，才能保证包装设计的合理性，避免不足包装和过份包装。
一、产品的流通环境及其对瓦楞纸箱包装的影响产品的流通环境，主要包括温湿度环境、产品堆码时间、产品堆码方式、装卸流通方式以及其他因素的影响，流通环境对瓦楞纸箱包装的影响可概括如下表1所示：表1 流通环境对瓦楞纸箱包装的影响除了流通环境，瓦楞纸箱的生产工艺对其强度也施加了不同程度的影响。
二、瓦楞纸箱的生产工艺对其强度的影响瓦楞纸箱的生产工艺的影响因素，主要包括印刷工艺、纸箱长宽高尺寸及比例、纸箱开孔方式与位置和模切工艺等等。
可概括如下表2所示：表2 瓦楞纸箱的生产工艺对其强度的影响三、纸箱的安全系数流通环境各种因素对产品包装的影响程度，可以用一个系数K表示，这个系数就是安全系数，也叫劣变系数。
假如温湿度环境、堆码时间、堆码方式、装卸流通方式等导致产品包装的抗压强度下降分别为α、β、γ、δ、……，则安全系数K=1/[(1-α)(1-β)(1-γ)(1-δ)……]对于瓦楞纸箱包装，因为瓦楞纸箱的生产工艺的影响，安全系数需要修正。
假如印刷工艺、纸箱长宽高尺寸及比例、纸箱开孔方式与位置、模切工艺等导致产品包装的抗压强度下降分别为a、b、c、d、……，则安全系数K=(1+a+b+c+d+……)/[(1-α)(1-β)(1-γ)(1-δ)……]根据以上安全系数的推算，以及长期实践，美国材料与试验协会制订了标准ASTM D4169，在04a项中，根据不同情况和产品的贵重程度制定了相应的安全系数，如表3所示：表3 纸箱的安全系数选择四、纸箱的强度计算根据设计得到的纸箱强度，包括耐破强度BST、边压强度ECT、抗压强度BCT（必须先转化为纸板的边压强度）和戳穿强度PET等技术指标，可以参考相关的企业原纸标准和国家标准（GB/T13023-1991和GB/T13024-2003等）和以下计算公式，得到合理的原纸配材。
瓦楞纸箱一、瓦楞纸箱的尺寸设计瓦楞纸箱由三个尺寸组成：内尺寸，制造尺寸，外尺寸。
制造尺寸是确定箱坯上切断、开槽、压线位置的尺寸。
1、瓦楞纸箱的内尺寸以内壁为基准，箱内三个方向上的有向尺寸称为纸箱的内尺寸。
（1） 内尺寸确定的因素：①内装物最大外尺寸；②内装物排列方式；③内装物公差系数；④内装物隔衬与缓冲件的相关尺寸。
（2） 内尺寸计算公式除错列排列的圆柱形内装物以外，其他内装物的瓦楞纸箱内尺寸计算公式如 下：k T n d n x X x x i '++-+=)1(max式中：i X ――纸箱内尺寸，mmmax x ――内装物最大尺寸，mmx n ――内装物排列数目d ――内装物公差系数，mmT ――衬格或缓冲件总厚度，mmk '――内尺寸修正系数，mm上式中如果x n ＝1，T ＝0，则：i X ＝max x +k '这是单件内装物的瓦楞纸箱内尺寸计算公式。
内装物公差系数d 如下取值：中包装盒：±（1～2）mm/件；针棉织品： ±3mm ；硬质刚性品：+（1～2）mm/件。
确定纸箱内尺寸的原则是，既要保证产品能顺利地装入箱内，又不使产品在 箱内有明显的移动空间。
因此通常情况下纸箱内尺寸都应稍大于内装物外轮廓尺寸。
内尺寸修正系数k '取值件表：'2、瓦楞纸箱的制造尺寸制箱时的下料尺寸称为纸箱的制作尺寸。
制造尺寸以展开的箱坯上的压痕线 为度量的基准。
分切机上的压痕棍在压线位置上压出的是一条沟，压线是这条沟槽的中心线。
（1）、纸箱长、宽、高的制造尺寸。
用k 表示内尺寸的修正系数，可将纸箱长、宽、高的制造尺寸表示为：k X X i +=由于箱坯加工难免有些误差，而且压线后纸板有些收缩，因此实际的修正系数稍大于纸板的厚度，如表所示为常用的开槽箱型0201型瓦楞纸箱的修正系数取值(表中2L 为接头所在边，2B 为与接头接合边，考虑到纸板折叠时产生的厚度，它们均取较小值)：（2）、纸箱接头的制造尺寸。
