第八章 半导体发光二极管要点

半导体发光二极管工作原理特性及应用一、工作原理LED基于半导体材料在电场下的直接复合或间接复合发光原理。

当一定电压施加于LED两端时，导电层中载流子（电子、空穴）通过电场获得足够的能量，与另一种类型的载流子发生复合，从而产生辐射能，实现光的发射。

LED的发光原理可分为直接发光和间接发光两种。

直接发光是指电子直接复合空穴，发射光子而产生发光。

间接发光是指电子向导带跃迁，空穴向价带跃迁，电子与空穴在晶格振动中发生“捕获释放”而使光子发生跃迁，从而发出光。

二、特性1.发光效率高：LED可以将大部分电能转化为光能，比传统光源如白炽灯、荧光灯的发光效率更高。

2.寿命长：LED的寿命远远超过传统光源，一般可达到几万小时或几十万小时。

3.节能环保：LED具有低功耗、低热量、无汞等特点，对环境友好，节能效果显著。

4.可调性强：通过控制电流的大小，可以调节LED的亮度，实现不同场景的照明需求。

三、应用1.照明领域：由于LED具有低功耗、寿命长等优势，被广泛应用于室内外照明，如家庭照明、商业照明、街道照明等。

2.显示屏幕：LED在显示技术中应用广泛，如大屏幕显示、电子标牌、室内外广告屏等。

3.信号指示灯：LED的快速开关特性使其非常适用于信号指示灯的应用，如交通信号灯、电子设备指示灯等。

4.汽车照明：LED不仅可应用于车灯照明，还可以用于仪表盘背光、内饰照明等方面，具有节能、环保等优势。

5.光通信：LED的发光效率高、频响特性好，适合用于短距离的光通信，如红外线通信、光纤通信等。

6.生物医学应用：LED在生物医学中的应用越来越广泛，如光疗、光动力学治疗等。

总结：LED具有工作原理简单、特性突出等优势，正在逐渐替代传统光源成为新一代照明和显示技术的主流。

随着半导体技术的不断进步，LED还将在更多领域得到应用，为人们的生活带来更多的便利和舒适。

半导体发光二极管工作原理特性及应用半导体发光二极管的工作原理基于半导体材料的光电效应。

它是由具有P-N结构的半导体材料构成，中间形成了一个禁带。

当正向电流通过LED时，P区的电子被输运到N区，而P区的空穴被输运到N区，同时在P-N结的附近形成一个空穴层和电子层的边界。

当电子从N区跃迁到P区时，它们会与空穴发生复合，释放出能量。

这些能量以光子的形式发射出来，形成可见光或红外光。

1.高效能：LED具有高能量转化效率，能够将电能转化为光能的效率接近100%。

2.低功率消耗：LED工作时电流非常小，因此其功率消耗相对较低，是一种低耗能的光源。

3.长寿命：LED的寿命一般可以达到数万到数十万个小时，远远超过传统的光源，如白炽灯和荧光灯。

4.快速开启和关闭时间：LED的开启和关闭时间非常短，可以以毫秒为单位实现闪烁或瞬变的光效。

5.抗震动：由于LED没有灯丝或玻璃外壳等易碎物质，因此具有很高的抗震动性能。

1.照明：随着LED技术的不断发展，LED已经成为一种流行的照明光源。

它可以用于室内照明、室外照明和汽车照明等。

由于其高效能和低功耗，LED照明具有节能环保的特点。

2.显示屏：LED被广泛应用于显示屏中，例如电视、电脑显示器和手机屏幕等。

LED显示屏具有亮度高、色彩鲜艳、对比度好等特点，可以实现高清晰度的图像显示。

3.指示灯和信号灯：由于LED具有快速开启和关闭时间的特点，因此非常适合用于指示灯和信号灯等场合。

它被广泛应用于交通信号灯、车辆灯光和电子设备中的指示灯等。

4.智能电子产品：由于LED的小尺寸和低功耗特点，它被广泛应用于智能电子产品中，如手表、手机、电子手册和计算器等。

5.军事和安全领域：由于LED具有快速开启和关闭时间、高亮度和长寿命等特点，因此在军事和安全领域得到广泛应用。

例如，LED被用于夜视设备、警示灯、激光雷达和激光通信等。

总之，半导体发光二极管是一种具有高效能、低功耗、长寿命和快速开启关闭时间等特点的器件，因此在照明、显示屏、指示灯、智能电子产品和军事安全领域等方面得到了广泛的应用。

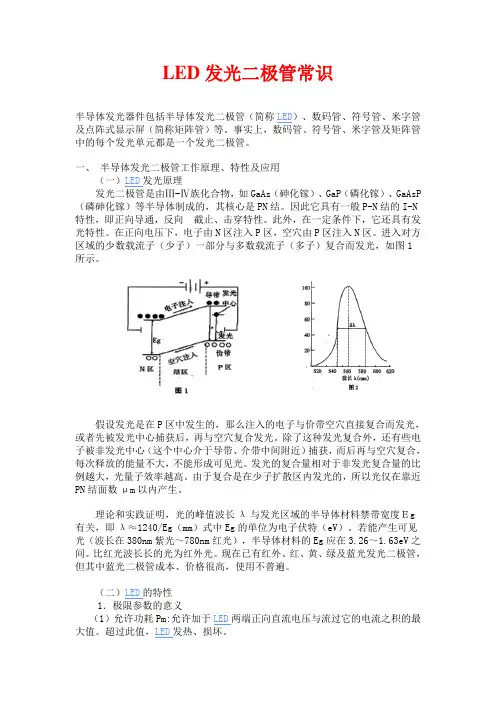

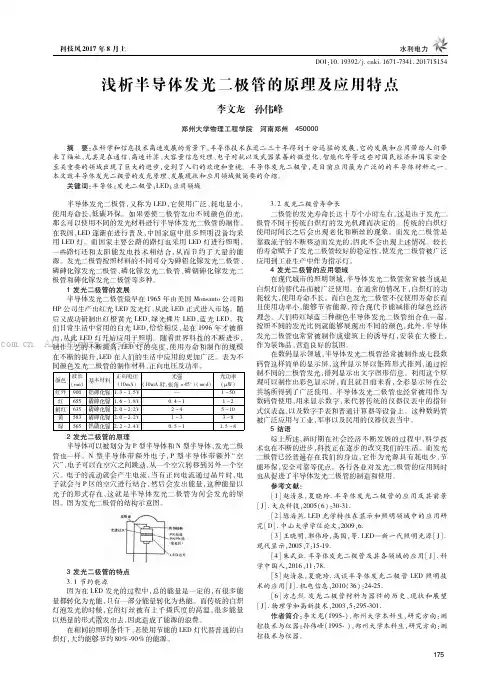

LED发光二极管常识半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。

事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。

一、半导体发光二极管工作原理、特性及应用（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP （磷砷化镓）等半导体制成的，其核心是PN结。

因此它具有一般P-N结的I-N 特性，即正向导通，反向 截止、击穿特性。

此外，在一定条件下，它还具有发光特性。

在正向电压下，电子由N区注入P区，空穴由P区注入N区。

进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。

假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。

除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。

发光的复合量相对于非发光复合量的比例越大，光量子效率越高。

由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。

理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg 有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。

若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。

比红光波长长的光为红外光。

现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。

（二）LED的特性1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。

超过此值，LED发热、损坏。

（2）最大正向直流电流IFm：允许加的最大的正向直流电流。

超过此值可损坏二极管。

（3）最大反向电压VRm：所允许加的最大反向电压。

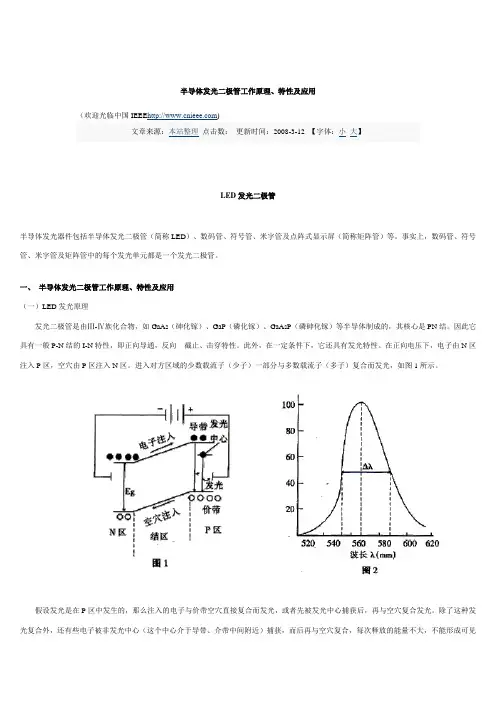

半导体发光二极管工作原理、特性及应用更新时间：LED发光二极管半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。

事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。

一、半导体发光二极管工作原理、特性及应用（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。

因此它具有一般P-N结的I-N特性，即正向导通，反向 截止、击穿特性。

此外，在一定条件下，它还具有发光特性。

在正向电压下，电子由N区注入P区，空穴由P区注入N区。

进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。

假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。

除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。

发光的复合量相对于非发光复合量的比例越大，光量子效率越高。

由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm 以内产生。

理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。

若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。

比红光波长长的光为红外光。

现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。

（二）LED的特性1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。

超过此值，LED发热、损坏。

（2）最大正向直流电流IFm：允许加的最大的正向直流电流。

超过此值可损坏二极管。

（3）最大反向电压VRm：所允许加的最大反向电压。

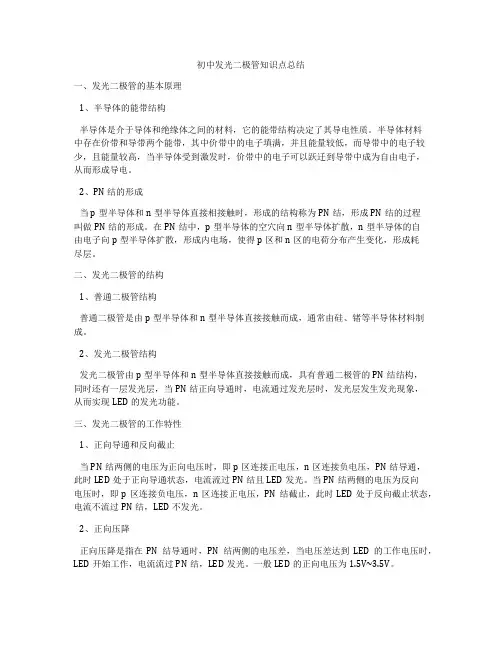

初中发光二极管知识点总结一、发光二极管的基本原理1、半导体的能带结构半导体是介于导体和绝缘体之间的材料，它的能带结构决定了其导电性质。

半导体材料中存在价带和导带两个能带，其中价带中的电子填满，并且能量较低，而导带中的电子较少，且能量较高，当半导体受到激发时，价带中的电子可以跃迁到导带中成为自由电子，从而形成导电。

2、PN 结的形成当p型半导体和n型半导体直接相接触时，形成的结构称为PN结，形成PN结的过程叫做PN结的形成。

在PN结中，p型半导体的空穴向n型半导体扩散，n型半导体的自由电子向p型半导体扩散，形成内电场，使得p区和n区的电荷分布产生变化，形成耗尽层。

二、发光二极管的结构1、普通二极管结构普通二极管是由p型半导体和n型半导体直接接触而成，通常由硅、锗等半导体材料制成。

2、发光二极管结构发光二极管由p型半导体和n型半导体直接接触而成，具有普通二极管的PN结结构，同时还有一层发光层，当PN结正向导通时，电流通过发光层时，发光层发生发光现象，从而实现LED的发光功能。

三、发光二极管的工作特性1、正向导通和反向截止当PN结两侧的电压为正向电压时，即p区连接正电压，n区连接负电压，PN结导通，此时LED处于正向导通状态，电流流过PN结且LED发光。

当PN结两侧的电压为反向电压时，即p区连接负电压，n区连接正电压，PN结截止，此时LED处于反向截止状态，电流不流过PN结，LED不发光。

2、正向压降正向压降是指在PN结导通时，PN结两侧的电压差，当电压差达到LED的工作电压时，LED开始工作，电流流过PN结，LED发光。

一般LED的正向电压为1.5V~3.5V。

四、发光二极管的应用1、指示灯发光二极管具有发光、能耗低、寿命长等特点，因此广泛应用于各种电子产品的指示灯中，如电视机、空调、冰箱等家用电器的指示灯。

2、显示屏发光二极管还可以组成数码管、点阵屏等显示屏，用于显示数字、字母、符号等信息，广泛应用于计算机、手机、电子表等设备的显示屏上。

半导体发光二极管的基本原理目前使用的大部分灯具是白炽钨丝灯或者采取气体放电，而发光二极管">半导体发光二极管（LED）的发光原理则与大部分灯迥然不同。

发光二极管自发性（Spontaneous）的发光是由于电子与空穴的复合而产生的。

一般的发光二极管">半导体发光二极管，多以Ⅲ-Ⅴ、Ⅱ-Ⅵ族化合物半导体为材料。

图1示出的是Ⅲ-Ⅴ及Ⅱ-Ⅵ族元素的带隙（Bandgap）与晶格常数（Lattice Constant）的关系。

由图可知，这些材料的发光范围由红光到紫外线，目前红光的材料主要有AlGaInP，而蓝绿光及紫外线的主要材料则有 AlGaInN。

虽然Ⅱ-Ⅵ族材料也可以得到红光和绿光，但是这族材料极为不稳定，所以目前使用的发光材料大部分是Ⅲ-Ⅴ族。

发光效率与材料是否为直接带隙（Direct Bandgap）有关，图2(a)是直接带隙材料，包括GaN-InN-AlN、GaAs、InP、InAs及GaAs等，这些材料的导带最低点与价带最高点在同一K空间。

所以电子与空穴可以有效地再复合（Recombination）而发光。

而图2(b)的材料均是间接带隙（Indirect Bandgap），其带隙即导带最低点与价带最高点不在同一K空间，以致电子与空穴复合时除了发光外，还需要声子（Phonon）的配合，所以发光效率低。

目前发光二极管用的都是直接带隙的材料。

在直接带隙材料中，电子与空穴复合时，其发光跃迁（Radiative Transition）有多种可能性，如图3所示。

图3（a）是带间复合，图3(b)是自由激子(Exciton)相互抵消，图3(c)是在能带势能波动区域低势能区局部束缚激子的再复合。

图3(a)及(b)是一般AlGaInP红光LED产生光的原理，而图3(c)则是AlGaInN的蓝光及绿光LED产生光的原理。

{{分页}}上述的“复合”是由于本身内部（Intrinsic）产生的，但是假设将杂质（Impurity）掺入半导体，则会在带隙中产生施主（Donor）及受主（Acceptor）的能级，因此又可能产生不同的复合而发出光如图4所示。

二极管发光知识点总结一、基本原理二极管发光的基本原理是电子与空穴在P-N结附近发生复合，释放出能量的过程。

当二极管处于正向电压下，电子由N区向P区迁移，空穴由P区向N区迁移。

当电子和空穴在P-N结附近相遇时，它们会发生辐射复合，释放出能量。

这些能量以光子的形式散射出来，即发生发光现象。

二、结构特点二极管发光的结构主要包括LED芯片、导电层、封装材料和外观结构等部分。

LED芯片是二极管发光的核心部件，它由P型半导体、N型半导体和活性区组成。

导电层用于引出电流，通常采用金属线或导电胶。

封装材料用于保护LED芯片，并且改变光的方向，提高光的发散性。

外观结构主要指LED的外形和尺寸。

三、发展历程二极管发光的发展历程可以追溯到20世纪初，当时科学家发现某些半导体器件在通电时会发光。

然而，由于材料和工艺技术的限制，这种发光效果非常微弱，且仅限于红外光和红光。

直到20世纪60年代，科学家才成功研制出蓝、绿、黄等颜色的LED芯片，进一步拓宽了LED的应用范围。

随着技术的不断突破，LED的亮度和发光效率得到了显著提高，使得LED逐渐成为一种重要的光源。

四、应用前景目前，LED的应用已经涵盖了照明、显示、指示、通信和生物医学等领域。

在照明方面，LED具有高亮度、低功耗和长寿命的特点，可以替代传统的白炽灯、荧光灯和卤素灯，成为未来照明市场的主流产品。

在显示方面，LED可以制成各种尺寸和颜色的显示屏，如电视、手机、平板电脑等，具有清晰度高、色彩鲜艳、视角广等优点。

在指示方面，LED可以制成各种颜色和形状的指示灯、警示灯和信号灯，具有亮度高、寿命长、响应快等特点。

在通信方面，LED可以通过调制光的频率和强度来传递信息，具有传输速度快、抗干扰能力强等优点。

在生物医学方面，LED可以用于光疗、激光手术、光检测等领域，具有无辐射、无损伤等特点。

总的来说，LED发光技术在各个领域都有广阔的应用前景，可以提高能源利用率，改善环境质量，促进社会经济的可持续发展。

半导体二极管和发光二极管概述及解释说明1. 引言1.1 概述半导体二极管和发光二极管是两种常见的电子元件，它们在现代电子技术领域发挥着重要的作用。

半导体二极管是一种基本的电子器件，具有良好的整流特性，可以将电流只在一个方向上进行传导，被广泛应用于电源、通信和计算机等领域。

而发光二极管则是在半导体二极管基础上进一步演化而来的元件，在通常情况下能够将电能转化为光能，并在光学显示、照明和通信等领域有广泛应用。

1.2 文章结构本文将分为五个主要部分对半导体二极管和发光二极管进行概述和解释说明。

首先，在引言部分对这两种元件做总体概述，并介绍文章的结构安排。

接下来，第二部分将详细阐述半导体二极管的基本原理、结构和工作方式，并探讨其广泛应用的领域。

第三部分将解释发光二极管的工作原理，介绍其不同的结构和分类，并探讨它在不同应用范围内的使用情况和未来发展趋势。

第四部分将比较分析半导体二极管和发光二极管的特点和区别，包括理论性能差异、应用场景选择比较以及技术发展前景对比评估。

最后，结论与展望部分将总结概括文章要点，并提出对未来发展的展望和建议。

1.3 目的本文旨在全面了解和阐述半导体二极管和发光二极管这两种重要电子元件的概念、原理、结构以及广泛应用领域。

通过对它们进行详细解释说明和比较分析，可以帮助读者更好地理解它们在现代电子技术中扮演的角色，并为相关领域中的技术研究和应用提供参考依据。

此外，还将对未来这两种元件的发展进行展望，并提出相关建议，旨在促进电子技术领域的进一步创新与发展。

2. 半导体二极管:2.1 基本原理:半导体二极管是一种基于半导体材料制造的电子器件。

它由两个不同掺杂的半导体材料构成，通常是P 型(正负载) 和N 型(负载) 的硅或锗晶体。

当二极管处于正向偏置状态时，即正压施加在P 区域上，而负压施加在N 区域上，电子会从N 区流向P 区，同时空穴从P 区流向N 区。

这种电荷移动形成了一个电流，在此过程中，在PN 结处生成一个电势垒。
