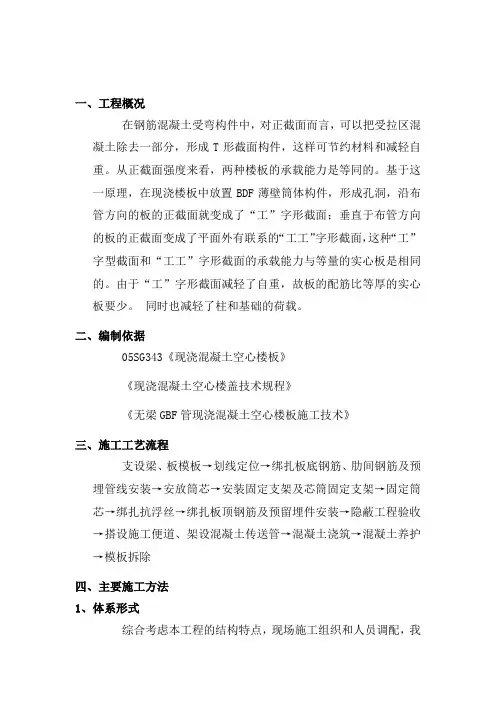

一、工程概况在钢筋混凝土受弯构件中，对正截面而言，可以把受拉区混凝土除去一部分，形成T形截面构件，这样可节约材料和减轻自重。
从正截面强度来看，两种楼板的承载能力是等同的。
基于这一原理，在现浇楼板中放置BDF薄壁筒体构件，形成孔洞，沿布管方向的板的正截面就变成了“工”字形截面；垂直于布管方向的板的正截面变成了平面外有联系的“工工”字形截面，这种“工”字型截面和“工工”字形截面的承载能力与等量的实心板是相同的。
由于“工”字形截面减轻了自重，故板的配筋比等厚的实心板要少。
同时也减轻了柱和基础的荷载。
二、编制依据05SG343《现浇混凝土空心楼板》《现浇混凝土空心楼盖技术规程》《无梁GBF管现浇混凝土空心楼板施工技术》三、施工工艺流程支设梁、板模板→划线定位→绑扎板底钢筋、肋间钢筋及预埋管线安装→安放筒芯→安装固定支架及芯筒固定支架→固定筒芯→绑扎抗浮丝→绑扎板顶钢筋及预留埋件安装→隐蔽工程验收→搭设施工便道、架设混凝土传送管→混凝土浇筑→混凝土养护→模板拆除四、主要施工方法1、体系形式综合考虑本工程的结构特点，现场施工组织和人员调配，我项目经理部技术部门根据设计的施工图纸，编制了适合本工程的详尽方案。
尽量采用1m、1.2m、1.5m标准长度的管，如图1所示的形式进行施工。
图1为保证BDF的有效固定，做到位置准确，现场加工30个如下规格的F型钢筋卡具。
周转使用。
每长度规格BDF管用两组F 型卡具固定。
卡具如图二示：图2（高度为板厚-2*保护层）2、模板工程施工本工程顶板模板采用双面覆膜木模板，龙骨用50mm×100mm 木方。
支撑，采用扣件式钢管模板支撑架，脚手架立杆上设有可调顶托。
顶板模板次龙骨间距300mm；主龙骨间距为900mm;钢管脚手架支撑间距：根据层高经计算确定1m*1m步距为1.2m。
水平钢管连杆在垂直方向上、中、下各一道。
梁、板跨度≥4m时，模板应起拱，起拱高度为全跨长度的3/1000，起拱位置距离墙边500mm开始起拱。

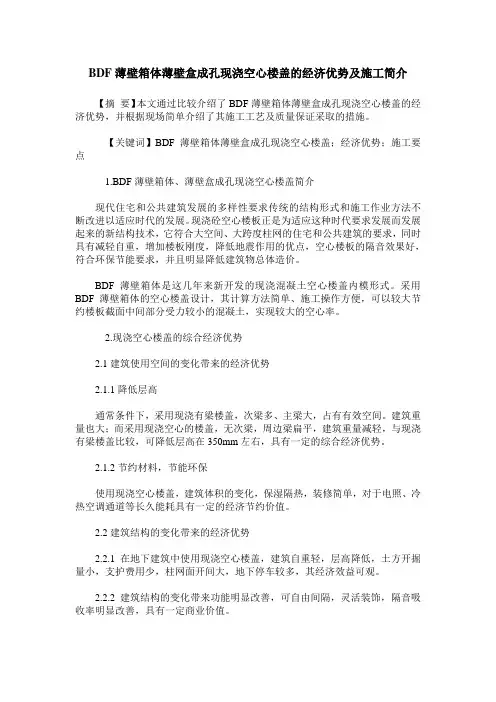

BDF薄壁箱体薄壁盒成孔现浇空心楼盖的经济优势及施工简介【摘要】本文通过比较介绍了BDF薄壁箱体薄壁盒成孔现浇空心楼盖的经济优势，并根据现场简单介绍了其施工工艺及质量保证采取的措施。
【关键词】BDF薄壁箱体薄壁盒成孔现浇空心楼盖；经济优势；施工要点1.BDF薄壁箱体、薄壁盒成孔现浇空心楼盖简介现代住宅和公共建筑发展的多样性要求传统的结构形式和施工作业方法不断改进以适应时代的发展。
现浇砼空心楼板正是为适应这种时代要求发展而发展起来的新结构技术，它符合大空间、大跨度柱网的住宅和公共建筑的要求，同时具有减轻自重，增加楼板刚度，降低地震作用的优点，空心楼板的隔音效果好，符合环保节能要求，并且明显降低建筑物总体造价。
BDF薄壁箱体是这几年来新开发的现浇混凝土空心楼盖内模形式。
采用BDF薄壁箱体的空心楼盖设计，其计算方法简单、施工操作方便，可以较大节约楼板截面中间部分受力较小的混凝土，实现较大的空心率。
2.现浇空心楼盖的综合经济优势2.1建筑使用空间的变化带来的经济优势2.1.1降低层高通常条件下，采用现浇有梁楼盖，次梁多、主梁大，占有有效空间。
建筑重量也大；而采用现浇空心的楼盖，无次梁，周边梁扁平，建筑重量减轻，与现浇有梁楼盖比较，可降低层高在350mm左右，具有一定的综合经济优势。
2.1.2节约材料，节能环保使用现浇空心楼盖，建筑体积的变化，保湿隔热，装修简单，对于电照、冷热空调通道等长久能耗具有一定的经济节约价值。
2.2建筑结构的变化带来的经济优势2.2.1在地下建筑中使用现浇空心楼盖，建筑自重轻，层高降低，土方开掘量小，支护费用少，柱网面开间大，地下停车较多，其经济效益可观。
2.2.2建筑结构的变化带来功能明显改善，可自由间隔，灵活装饰，隔音吸收率明显改善，具有一定商业价值。
下面通过一工程实例来说明：太钢滨河小区位于太原市大同路，该小区地下车库及中心会所便采用了BDF 薄壁箱体薄壁盒成孔现浇空心楼盖设计。

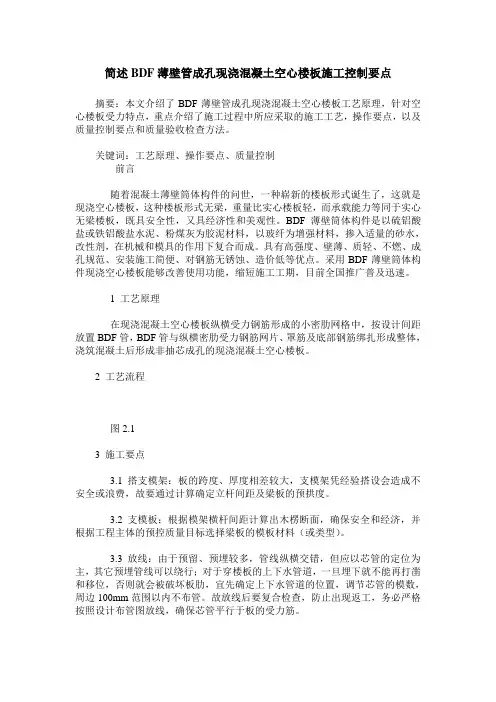

简述BDF薄壁管成孔现浇混凝土空心楼板施工控制要点摘要：本文介绍了BDF薄壁管成孔现浇混凝土空心楼板工艺原理，针对空心楼板受力特点，重点介绍了施工过程中所应采取的施工工艺，操作要点，以及质量控制要点和质量验收检查方法。
关键词：工艺原理、操作要点、质量控制前言随着混凝土薄壁筒体构件的问世，一种崭新的楼板形式诞生了，这就是现浇空心楼板，这种楼板形式无梁，重量比实心楼板轻，而承载能力等同于实心无梁楼板，既具安全性，又具经济性和美观性。
BDF薄壁筒体构件是以硫铝酸盐或铁铝酸盐水泥、粉煤灰为胶泥材料，以玻纤为增强材料，掺入适量的砂水，改性剂，在机械和模具的作用下复合而成。
具有高强度、壁薄、质轻、不燃、成孔规范、安装施工简便、对钢筋无锈蚀、造价低等优点。
采用BDF薄壁筒体构件现浇空心楼板能够改善使用功能，缩短施工工期，目前全国推广普及迅速。
1 工艺原理在现浇混凝土空心楼板纵横受力钢筋形成的小密肋网格中，按设计间距放置BDF管，BDF管与纵横密肋受力钢筋网片、罩筋及底部钢筋绑扎形成整体，浇筑混凝土后形成非抽芯成孔的现浇混凝土空心楼板。
2 工艺流程图2.13 施工要点3.1 搭支模架：板的跨度、厚度相差较大，支模架凭经验搭设会造成不安全或浪费，故要通过计算确定立杆间距及梁板的预拱度。
3.2 支模板：根据模架横杆间距计算出木楞断面，确保安全和经济，并根据工程主体的预控质量目标选择梁板的模板材料（或类型）。
3.3 放线：由于预留、预埋较多，管线纵横交错，但应以芯管的定位为主，其它预埋管线可以绕行；对于穿楼板的上下水管道，一旦埋下就不能再打凿和移位，否则就会被破坏板肋，宜先确定上下水管道的位置，调节芯管的模数，周边100mm范围以内不布管。
故放线后要复合检查，防止出现返工，务必严格按照设计布管图放线，确保芯管平行于板的受力筋。
3.4安装芯管：考虑芯管运输和安装方便，芯管应分期分段分规格制做、连续安装成型。
为保证芯管安放标高、位置的准确，应确保定位钢筋的定位质量，安管时管端头应采用设计宽度的木棱标齐对直，确保芯管定位准确、横平竖直、美观，严禁出现管肋错落，不得布设垂直于受力筋的芯管。
BDF高强薄壁安装施工方案一、工程概况海洋石油工程青岛制造基地一二期后续工程位于青岛市开发区连江路以西492号。
本工程由五座单体组成，均为框架结构，其中办公楼和科技楼采用现浇空心板楼盖，单体建筑面积分别为7752㎡、3247㎡，结构层数分别为五层和四层，板厚均为220mm，空心管为外径120mm的高强混凝土薄壁管。
混凝土强度等级均为C30。
二、施工准备安装施工前必须按图纸配齐必需部位的BDF高强度复合薄壁管及其配件。
底模板按规范要求起拱，如图纸有要求则按图纸要求施工，模板应支撑牢固，以确保模板的稳定牢固，模板应拼装严密，少漏浆。
1、材料：所需BDF管必须是出厂检验合格的，并出具出厂检验证明及合格证。
2、配件检验安装固定所需的捆绑用具，并对照图纸位置试摆，如有不同及时调整。
本工程使用焊接的Ф8限位钢筋固定。
3、工序准备安装施工前应对上道工序是否完成进行交底（包括钢筋、各种水电预埋管线、套管等）。
如有影响BDF管安装就位的应提前与各工种协商解决方案。
楼板内的预埋电线管，应尽量放置两排管的中间偏下方，如遇个别较租的预埋管，应会同设计单位研究处理。
三、安装施工1、布管时尽可能多用标准管，端部用一根配管。
2、管边距梁侧为3、200mm；穿楼层管道四周实心混凝土不小于100mm，本工程为200mm。
4、管子水平位移允许偏差±15mm，管子上下错位允许偏差±15mm；每排管间距不小于50mm；管与管端部需留置间隙，本工程为100mm。
5、施工顺序固定底排钢筋放线BDF 管摆放固定BDF管绑扎上排钢筋调整管距6、安装固定：a)、使用BDF管的现浇无梁楼盖，施工过程中的关键是克服在混凝土浇筑过程中BDF管的上浮。
必须将管子与模板下的支撑系统牢固的连接在一起，需首先固定底排钢筋，将底排钢筋与模板下的支撑系统进行可靠的连接，连接固定点间距不宜超过0.75米，连接用的铁丝不宜小于14#。
b）、按照图纸尺寸选用适当垫块垫起BDF薄壁管。

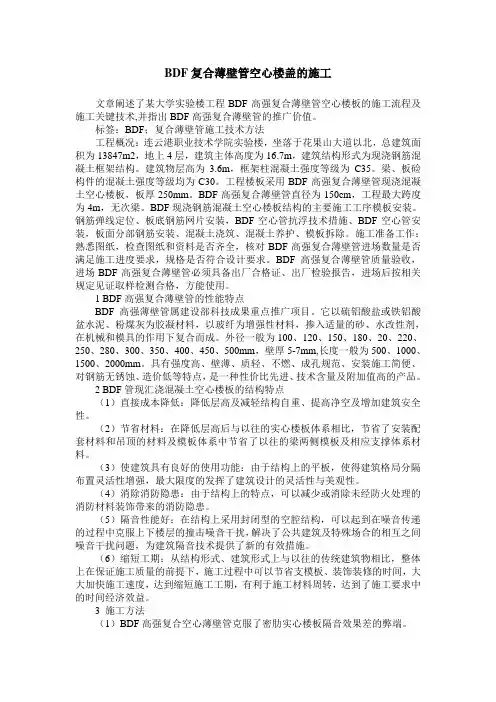

BDF复合薄壁管空心楼盖的施工文章阐述了某大学实验楼工程BDF高强复合薄壁管空心楼板的施工流程及施工关键技术,并指出BDF高强复合薄壁管的推广价值。
标签：BDF；复合薄壁管施工技术方法工程概况：连云港职业技术学院实验楼，坐落于花果山大道以北，总建筑面积为13847m2，地上4层，建筑主体高度为16.7m，建筑结构形式为现浇钢筋混凝土框架结构。
建筑物层高为3.6m，框架柱混凝土强度等级为C35。
梁、板硷构件的混凝土强度等级均为C30。
工程楼板采用BDF高强复合薄壁管现浇混凝土空心楼板，板厚250mm。
BDF高强复合薄壁管直径为150cm，工程最大跨度为4m，无次梁。
BDF现浇钢筋混凝土空心楼板结构的主要施工工序模板安装。
钢筋弹线定位、板底钢筋网片安装，BDF空心管抗浮技术措施、BDF空心管安装，板面分部钢筋安装、混凝土浇筑、混凝土养护、模板拆除。
施工准备工作：熟悉图纸，检查图纸和资料是否齐全，核对BDF高强复合薄壁管进场数量是否满足施工进度要求，规格是否符合设计要求。
BDF高强复合薄壁管质量验收，进场BDF高强复合薄壁管必须具备出厂合格证、出厂检验报告，进场后按相关规定见证取样检测合格，方能使用。
1 BDF高强复合薄壁管的性能特点BDF高强薄壁管属建设部科技成果重点推广项目。
它以硫铝酸盐或铁铝酸盆水泥、粉煤灰为胶凝材料，以玻纤为增强性材料，掺入适量的砂、水改性剂，在机械和模具的作用下复合而成。
外径一般为100、120、150、180、20、220、250、280、300、350、400、450、500mm，壁厚5-7mm,长度一般为500、1000、1500、2000mm。
具有强度高、壁薄、质轻、不燃、成孔规范、安装施工简便、对钢筋无锈蚀、造价低等特点，是一种性价比先进、技术含量及附加值高的产品。
2 BDF管现汇浇混凝土空心楼板的结构特点（1）直接成本降低：降低层高及减轻结构自重、提高净空及增加建筑安全性。
施工技术-现浇空心楼盖成孔用BDF薄壁箱体、薄壁 (一)现如今，在建筑领域当中，施工技术的不断更新换代，为建筑带来了更加先进的技术手段，并且也让建筑领域称为了人们的创新基地。
而在建筑结构的构建方面，目前许多施工工艺已经具有了很高的智能化和自动化特点。
其中，“现浇空心楼盖成孔用BDF薄壁箱体、薄壁”技术的推广使用成为了行业当中最受欢迎的一种新型施工方式。
一、什么是“现浇空心楼盖成孔用BDF薄壁箱体、薄壁”技术？施工技术-现浇空心楼盖成孔用BDF薄壁箱体、薄壁技术是指在建筑中，使用薄壁箱体和薄壁板现浇的方式来构建空心楼盖，并且在空心楼盖中开设不同大小的孔洞，以满足现代建筑中多样化的空间需求。
二、该技术的施工特点1.采用薄壁箱体和薄壁板现浇的方式，施工速度快，效率高，减少施工工期。
2.薄壁箱体和薄壁板具有重量轻，使用成本低廉的特点，大幅度降低工程成本。
3.薄壁箱体和薄壁板具有优良的抗震、隔音、防火性能，增强了建筑的安全性能和健康性能。
4.可以在现浇时在薄壁箱体表面预埋管线，省去了二次砌筑和装修环节，减少了工程垃圾。
5.可以方便地根据实际需要在空心楼盖中开设不同大小、不同形状的孔洞，满足建筑的多样化空间需求。
三、该技术的施工步骤1.在现场根据设计绘图，制作薄壁箱体和薄壁板，并对其进行彩钢板、膜压、防水等加工处理。
2.安装和搭建薄壁箱体立柱、梁等构件。
3.在薄壁箱体内部预埋管线。
4.现浇混凝土并加固薄壁箱体和孔洞。
5.安装照明、门窗等设施。
6.完成建筑的装修和内部水电工程。
四、总结施工技术-现浇空心楼盖成孔用BDF薄壁箱体、薄壁技术是一种创新的施工方式，不仅能够达到较高的施工标准，还能够在施工过程中减少工期和成本，从而提高人们的生活质量和安全性。
同时，该技术也为建筑技术的发展添砖加瓦，为建筑行业打造出了更加人性化、智能化和节能环保的新型建筑体系。
BDF薄壁箱体现浇空心楼盖施工工法简介BDF薄壁箱体现浇空心楼盖施工工法是指在楼板浇筑时采用一种新型铝合金薄壁箱体模板来实现浇筑楼板的同时，兼具减重节能、安装方便、防水保温等优点，旨在提高建筑施工效率。
这种工法相比传统钢筋混凝土楼盖结构，具有更高的承载能力、更好的防水性能和更快的建设速度。
同时，采用薄壁箱体模板时不需要现场冷弯操作，减轻了劳动强度，也可以实现模板复用，降低了建设成本。
工法原理BDF薄壁箱体现浇空心楼盖施工工法采用了一种轻量化的铝合金薄壁箱体模板。
在它的帮助下，可以实现楼板的现浇施工，同时形成了空心楼盖结构。
具体来说，施工前需要先在现浇板上架设钢模板，接着是安装薄壁箱体模板。
薄壁箱体模板制作的过程中首先需要对应设计要求，精确切割加工，然后利用缝扣进行组装。
这种模板最具特征的是其内外双层结构。
具体工艺如下：1.安装薄钢模板2.安装薄壁箱体模板3.安装钢筋并进行简易预埋，然后完成楼盖的现浇施工通过采用这种新型模板，可以在保证结构强度的前提下减轻了施工的重量，同时也简化了现场施工操作。
工法优点BDF 薄壁箱体现浇空心楼盖施工工法的主要优点如下：1.减少楼盖重量，提高楼盖承载能力。
2.模板重量轻，安装方便。
3.模板制作工期短，可以实现模板的方便复用，降低成本。
4.在施工现场可完美控制保证水平度和垂直度。
5.实现了施工加速，提高建筑施工效率。
6.提高了整体楼盖的防水性能和保温性能。
工法适用性BDF薄壁箱体现浇空心楼盖施工工法适用于楼盖厚度为150毫米及以上的建筑结构。
同时，由于其在提高建筑施工效率的同时也减少了模板的使用量和废弃物的产生，也减轻了施工所带来的环境影响。
工法应用案例BDF 薄壁箱体现浇空心楼盖施工工法已在广泛应用于多个建筑项目的楼盖浇筑中。
例如，万科翡翠山普通住宅项目以及潍坊雅典娜女子学院新校区项目都广泛使用了这种工法。
在这些项目中，薄壁箱体模板不仅节省了施工建设时间，而且还降低了经济成本，提高了施工效率。
BDF薄壁箱体（盒）空腹楼盖施工工法BDF薄壁箱体（盒）空腹楼盖施工工法一、前言BDF薄壁箱体（盒）空腹楼盖施工工法是一种新型的楼盖施工方法。
它通过采用薄壁箱体（盒）空腹结构，结合预制混凝土楼盖板，实现了施工效率的提高和质量的保证。
本文将介绍该工法的特点、适用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点1.施工效率高：采用预制混凝土楼盖板，可快速安装，大大节省了施工时间。
2.质量可控：预制混凝土楼盖板具有较高的质量稳定性，施工质量得到了有效控制和保证。
3.施工工艺简单：采用薄壁箱体（盒）空腹结构，减少了工序和施工难度，简化了施工工艺。
4.耐久性好：薄壁箱体（盒）结构具有较好的承载能力和抗震性能，楼盖寿命较长。
三、适应范围BDF薄壁箱体（盒）空腹楼盖施工工法适用于多种建筑类型，尤其是中小型居住建筑，如住宅、公寓、宾馆等。
四、工艺原理BDF薄壁箱体（盒）空腹楼盖施工工法的原理是将预制混凝土楼盖板与薄壁箱体（盒）结构相结合，形成整体承载结构。
薄壁箱体（盒）结构通过预制件的加工和连接，组成连续的空腹墙体，形成楼盖的承载系统。
在施工过程中，采用适当的技术措施，如精确的测量定位、灌浆加固、焊接连接等，保证结构的稳定性和施工质量。
五、施工工艺1.准备工作：测量定位、临时支撑搭设、材料进场等。
2.预制件加工：根据设计要求，对薄壁箱体（盒）预制件进行加工、搭接。
3.安装预制混凝土楼盖板：将预制混凝土楼盖板放置在薄壁箱体（盒）上，通过焊接或螺栓连接固定。
4.连接处理：采用焊接、灌浆等方法进行连接处理，确保整体结构的稳定性和密封性。
5.收尾工作：清理现场，进行检查和验收。
六、劳动组织劳动组织方面，需要根据施工工艺的要求，合理组织施工人员的分工和协作，确保施工的顺利进行。
同时要合理安排施工进度，确保施工的高效率和质量。
七、机具设备该工法需要使用的机具设备包括测量仪器、切割机、焊接设备、灌浆设备等。
江苏省烟草公司南京分公司物流配送中心BDF空心楼板施工方案编制：审核：批准：南通二建集团南京公司江苏省烟草公司南京分公司物流配送中心项目部二OO七年九月二十四日BDF 空心楼板施工方案BDF 现浇空心楼板，其优点是减轻建筑结构自重，改善保温、隔音性能，施工方便，受大家欢迎，节省投资费用，被用户广泛采纳，也是建设部科技成果推广的新材料新工艺项目。
BDF 管是由苦土粉、轻烧粉、粉煤灰、玻璃网格布组成再加少量水泥和外加做成的高强复合薄壁管（简称BDF 空心管）。
由BDF 空心管制成的楼板称为BDF 空心楼板。
本工程2－4层均为BDF 楼板，楼板厚度二层为230mm ，三层为270mm ，四层标高+15.10处为270mm ，标高+24.00m 处为230mm 。
断面形式如下： 230厚空心楼板垂管方向φ120@180空心管230厚空心楼板顺管方向剖面φ120@1150空心管270厚空心楼板垂管方向270厚空心楼板顺管方向剖面现浇空心楼板施工工艺流程如下图（1）空心管验收、堆放1）空心管进场每500m2楼层管径相同的为一个验收批，应检验出厂合格证和厂家提供的物理力学性能检测报告，现场随机抽样，按下两表作外形尺寸检测：外形尺寸允许偏差空心管物理力学性能2）搬运：尽可能避免或减少临时堆放的二次搬运，在装卸、搬运、叠堆时要小心轻放，严禁抛掷。
3）堆放：堆放场地应坚实、平整、结实，按规格类型平卧叠层堆放，沿管段长度两侧应用木枋垫楔限位，以防其滚滑，叠堆两端应不少于800mm宽的通道，叠放层数按下表规定：本工程管径为120、150，容许叠放≤8层。
（2）空心管的安装1）空心管吊至安装楼层排放前，对其外观作逐步根检查，外观质量要求如下：安装前，对楼板底层钢筋、空心管间肋内钢筋初验合格后方可铺设空心管；空心管下设置混凝土垫块，230mm 厚的板下垫块位50×50×55mm ，270mm 厚板下垫块为50×50×60mm ，其中55mm 和60mm 分别为垫块高。

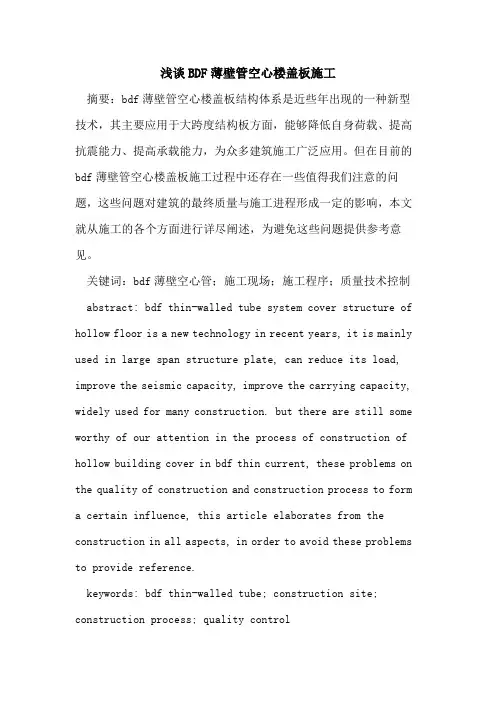

浅谈BDF薄壁管空心楼盖板施工摘要：bdf薄壁管空心楼盖板结构体系是近些年出现的一种新型技术，其主要应用于大跨度结构板方面，能够降低自身荷载、提高抗震能力、提高承载能力，为众多建筑施工广泛应用。
但在目前的bdf薄壁管空心楼盖板施工过程中还存在一些值得我们注意的问题，这些问题对建筑的最终质量与施工进程形成一定的影响，本文就从施工的各个方面进行详尽阐述，为避免这些问题提供参考意见。
关键词：bdf薄壁空心管；施工现场；施工程序；质量技术控制abstract: bdf thin-walled tube system cover structure of hollow floor is a new technology in recent years, it is mainly used in large span structure plate, can reduce its load, improve the seismic capacity, improve the carrying capacity, widely used for many construction. but there are still some worthy of our attention in the process of construction of hollow building cover in bdf thin current, these problems on the quality of construction and construction process to form a certain influence, this article elaborates from the construction in all aspects, in order to avoid these problems to provide reference.keywords: bdf thin-walled tube; construction site; construction process; quality control中图分类号：tq639.2 文献标识码：a文章编号：现浇砼bdf薄壁空心管结构体系重量相对于实心楼板轻、承载能力强，同时其使用材料造价低廉，有很好的防火特性，使用安装过程简单方便，对配料钢筋锈蚀程度低，砼使用量降低20%~50%，是一种集众多现代化科技为一体的新型材料技术。
BDF薄壁型空心楼板施工方案一、编制依据1.《现浇混凝土空心楼盖结构技术规程》CES175-20042.《混凝土结构工程施工质量验收规范》GB50204-20113.《混凝土结构规范》GB50010-20024.建设单位提供的中国信达资产管理股份有限公司广西壮族自治区分公司业务综合楼施工图纸及设计变更5.《建筑工程施工质量验收统一标准》（GB50300-2001）6. 《建筑施工模板安全技术规范》（JGJ 162-2008）二、工程概况1.中国信达资产管理股份有限公司广西壮族自治区分公司业务综合楼位于南宁市凤翔路西面，建筑面积30247.22㎡，其中地上建筑面积：21654.14㎡，地下建筑面积8593.08㎡，建筑层数和建筑高度：地下部分层数为2层，地上部分层数为13层，上部为框架结构，在屋面层○5-○8轴交○F-○H轴为建筑面积约400平方米，楼板厚度为550mm厚空心楼板，空心楼板内模采用管径为300mm的BDF薄壁型管状的内模。
2.BDF薄壁型空心楼板的优点：采用BDF高强薄壁管以铝酸盐或铁酸盐水泥、粉煤灰为胶凝材料，以玻璃纤维为增强性材料，渗入适量的砂、水等添加剂在模具的作用下复合成形的圆管状物。
BDF薄壁型管状成孔现浇混凝土空心楼板施工技术在现浇楼板中的应用，克节约混凝土用量，减轻结构自重，降低工程造价，减少地震作用，在建筑中还可以方便的实现大开间，增加使用面积。
现浇砼空心楼板技术是建设部和经过自治区建设厅认可推广的2007年广西壮族自治区建设厅重点推广的10大新技术之一。
三、施工准备工作1.施工技术准备工作1）组织工程技术人员熟悉图纸，领会设计意图2）选择精干的施工作业人员，进行相关的技术培训3）分析施工难点、特殊情况及技术措施4）收集采购与本工程有关的规范、规程、标准等图书2.施工材料准备及人力准备1）对分项工程所用的材料、工具进行准备，并作出相应的材料计划。
主要机具：手提电锯、手钳、12-14#绑扎铁丝、胶带或铁丝网。
BDF薄壁箱体现浇混凝土空腹楼盖施工方案BDF薄壁箱体现浇空腹楼盖施工技术是将薄壁箱体构件依照设计安放在楼板中,有效解决非抽心成孔而形成的现浇混凝土空腹楼盖。
一、BDF薄壁箱体结构体系及施工特点现浇混凝土空腹楼盖结构体系施工工艺技术是以BDF薄壁箱体作内模,在钢筋混凝土的相互作用下形成现浇混凝土空腹楼盖,并着重解决箱体制安、抗浮措施、安装预留预埋等关键技术问题,该体系可改善使用功能,拓展实用空间；综合造价降低,施工工期缩短；具有成熟的设计技术,可行的施工方法；隔间隔热,保温环保；免吊顶装饰,减少消防隐患；钢度大、变形小,提高抗震性。
二、适用范围适用于大跨度、大荷载、大空间的各类多层、高层现浇混凝土上空腹楼盖结构,特别适用于学校、商场、写字办公楼、地下停车场及民用或工用建筑中。
三、工艺原理在现浇混凝土楼盖结构中,按设计要求绑扎宽扃梁(暗梁)、密肋梁钢筋,在密肋梁形成的空心中安放永久性薄壁箱体,(箱体底部采用钢丝网内置箱体底面内)薄壁箱体上部铺设构造钢筋,将钢筋绑扎成形后浇注商品混凝土,达到用薄壁箱体来实现非抽芯成孔的现浇混凝土空腹楼盖。
四、工艺流程及操作要点(红线部分为重点控制项)(一)工艺流程→→→→(二)操作要点1、施工准备。
按设计图纸要求明确薄壁箱体的规格型号、各项技术参数。
为便于施工操作管理,根据柱网尺寸和安装预留情况,确定箱体规格型号套长度绘制箱体安放图,统计箱体数量,定购专用的薄壁箱体。
2、测量放线。
为轴线引测、支架支模做准备。
3、支模。
根据受力承荷状态,确定模板施工技术方案。
(1)下层楼板应具有承受上层荷载的能力,上层支架的立柱应对准下层支架的立柱,并铺设垫模板。
(注:当转换层时,支模受力承荷大,其支模立柱底端应该用金属管或角钢或木方作垫层,其条形垫层的长度大于3米以上,达到整体受力,防止支模立柱底端承受上层大的荷载损坏楼盖)。
(2)对跨度不小于4m的现浇板,其模板应按设计要求起拱；当设计无具体要求时,起拱高度宜按单向板或双向板跨度的2/1000~3/1000。
BDF水泥薄壁管现浇空心板施工方案一、产品简介中空水泥薄壁管，是以快硬硫铝酸盐525#水泥为主要原料，经科学的配方及特殊工艺加工而成。
该产品经山东省工程质量检测中心检验，各项性能均符合标准要求。
在节能建筑工程中实际应用，效果显著。
1、产品结构形状为圆形，标准规格：直径∮100—500*长度L10002、产品尺寸允许偏差3、产品物理力学性能二、施工准备（1）现浇混凝土薄壁管空心楼板的模板与钢筋施工，一般操作应遵循《混凝土结构工程施工及验收规范》的有关规定。
（2）必须根据楼板的总厚度、暗梁的宽度与平面具体位置作恒载取值，进行竖向和侧向稳定计算，设计模板、龙骨与支撑。
（3）龙骨和支撑的布置宜考虑兼作薄壁管抗浮锚定的要求，模板应双向或单向起拱2.5—5%。
（4）模板安装完成并验收合格后，应对暗（明）梁、薄壁管、预埋管、孔等作放线定位，核对无误后方可转序施工。
（5）暗梁楼板底层钢筋及薄壁管间肋钢筋安装完毕，必须进行初验，并确定钢筋的垫块完整可靠后，方可进行铺设薄壁管施工。
（6）薄壁管间肋内的钢筋宜先作点焊成型成网片，再作现场安装。
（7）楼板面层钢筋安装完毕，应按现行国家规范完成钢筋工程隐蔽验收后，方可进行混凝土浇筑施工。
（8）宜在楼板的一定面积范围内利用钢筋作板厚和薄壁管标高控制标识，以保证其在后续混凝土浇注中能符合设计要求。
三、施工工艺方法现浇砼空心楼板是一种由明梁或暗梁和非抽芯空心楼板组成的楼板。
根据柱网、板跨荷载等的设计要求，由结构设计确定空心楼板的总厚度、薄壁管的管径、楼板断面中孔间腹肋及明（暗）梁的宽度、管顶、底翼的厚度、梁板配筋等参数。
（1）薄壁管的安装1、薄壁管被吊至安装楼层排放前，须对其外观完好情况作逐根检查。
对管壁及管端堵头破损不超过下表所规定标准，而有可能漏入混凝土物料者，均需进行封补、填塞，然后方可入模。
缺损严重超标者不得使用。
薄壁管破损允许修补标准见表：2、安装固定薄壁管施工过程，应在管顶随铺垫木板作保护，不允许直接踩踏薄壁管。
浅谈BDF薄壁箱体现浇空腹楼盖施工质量控制要点以BDF薄壁箱体现浇空腹楼盖工程为例，对BDF 薄壁箱体空心楼盖的概念、施工原理、特点、施工质量控制要点进行了说明，同时指出了该结构推广应用的良好前景。
标签BDF薄壁箱体；空腹楼盖；施工质量；控制要点1 前言随着建筑业的发展，大空间、大跨度、高性能、低成本的建筑结构愈来愈受到开发商、和消费者的青睐。
BDF现浇混凝土空腹楼盖具有跨度大、自重轻、节省材料、抗震、隔音性能好及便于装修等诸多优点。
BDF现浇混凝土空腹楼盖结构是将板底钢筋和板面钢筋中间埋置BDF薄壁箱体，通过箱体中部设置的竖向孔洞和四周的密肋结构，直接浇注混凝土而形成空腹小密肋楼盖的一种新技术。
临沂大学外语学院工程建筑面积为21400㎡，框架结构，按照设计要求，楼层结构以BDF现浇混凝土空腹楼板为主,楼板使用面积24000㎡，BDF空腹楼板厚400mm，薄壁箱体尺寸为750mm×750 mm×300mm，上下翼各为50mm混凝土，使用量15000件。
2 BDF 薄壁箱体空心楼盖的特点BDF薄壁箱体现浇空腹楼盖施工技术的出现，可解决传统的大空间、大跨度现浇混凝土楼板存在自重大、施工难度大和建造成本高等问题，可节省混凝土用量，降低综合造价。
该技术主要用于学校、办公写字楼、地下停车场等大型公共项目，其结构特点是：2.1 综合造价低：无梁板的钢筋混凝土降低了钢筋混凝土单价；降低了楼板钢筋混凝土的总重量；减少构件截面，减少配筋；提高了净空高度，节约竖向构件费用；2.2 适用范围广：BDF 系列薄壁箱体适用于各种跨度和各种荷载的建筑，特别适用于大跨度和大荷载的建筑及大跨度和大荷载、大空间的多层和高层建筑；2.3 使用功能改善：适合于大开间布置，不受传统的承重墙约束；2.4 节能：使用现浇空心楼盖，建筑体积的变化，装修简单，对于电照、冷热空调通道等长久能耗具有一定的经济节约价值；房间无需吊顶；2.5 提高净空：每层降低建筑梁高0.4m 左右，有利于水平箱体线、空调箱体道的安装；2.6 隔音效果好：克服上下楼层的撞击噪声干扰，解决了住宅、图书馆、教室等特殊场所的噪声干扰；2.7 由于现浇空心楼板内部形成了空腹，减少了结构计算中过剩的抗弯刚度，使材料能充分发挥结构受力作用，使结构体系强度大、整体刚度好、使用安全。
bdf薄壁管空心楼板施工工艺1、前言近年，随着社会经济的发展和人们物质生活水平的不断提高，建筑从传统的框架梁、板建筑结构朝着多样化方向发展，传统建筑结构大大制约了建筑物的净空高度，降低使用功能，千篇一律的隔断禁锢了人们个性的张扬，如何实现建筑的大开间、大空间，达到无梁或少梁同时还具有隔声、隔热以及灵活分隔的水平结构体系是困扰建筑界的难题。
现浇空心楼板技术有效地解决了上述难题，而BDF薄壁管提供了一种性能可靠、质量稳定的内模形式。
2、工艺特点2．1BDF薄壁管现浇混凝土空心楼板其重量轻于实心楼板，可节约混凝土用量，减轻结构自重，降低工程造价，减少地震作用；还可较方便的实现大空间、增大使用面积；在保证使用净空高度的条件下，可降低结构层高，对于有高度限制的房屋可增加楼层，采用现浇混凝土无梁楼板结构体系后，由于没有了纵横交错的梁，无须吊顶，减少了楼面的装饰工作。
比较框架结构而言，无梁楼板体系在同样净高的条件下，能够明显降低层高，从而降低建筑物的总高度，减少钢筋混凝土的总重量，减少基础荷载，可降低综合造价达5%以上。
2．2设计施工方便，由于现浇混凝土空心楼板采用无梁或取消次梁，简化了模板安装及钢筋绑扎工艺，施工工期有较大幅度缩减，同时，板底平整利于管道安装，克服了框架结构的大梁影响通风设备的安装、梁板连接处容易积累尘埃等缺点，改善了卫生条件。
2．3现浇混凝土空心楼板由于结构传力性能的改善，楼板各处均可承载轻质隔墙，使房间任意分隔成为可能，满足业主对空间大小的个性化需求。
2．4现浇混凝土空心楼盖具有良好的隔音性能。
采用封闭空腔成孔技术，抑制上下楼层噪音的传递，克服了上下楼层的噪音干扰，楼板隔音率大于45分贝。
2．5空心楼板采用整体现浇技术，从而增加建筑结构的整体性，提高抗震性能，同时由于楼板自重减轻，减少梁、柱、墙及基础的负担，减少了整栋建筑的地震反应，对整栋建筑的抗震有利。
2．6封闭空腔减少了楼板热量的传递，与普通实心梁板比，楼板导热系数降低40%~50%，使隔热、保温性能得到显著提高，对于采用空调的建筑来说，大大降低空调使用费，节约能源，又由于不设明梁，降低层高，符合国家目前倡导的“建设节能省地型建筑”的要求，具有良好的经济效益和社会效益。
浅谈BDF薄壁管空心楼盖板施工摘要：bdf薄壁管空心楼盖板结构体系是近些年出现的一种新型技术，其主要应用于大跨度结构板方面，能够降低自身荷载、提高抗震能力、提高承载能力，为众多建筑施工广泛应用。
但在目前的bdf薄壁管空心楼盖板施工过程中还存在一些值得我们注意的问题，这些问题对建筑的最终质量与施工进程形成一定的影响，本文就从施工的各个方面进行详尽阐述，为避免这些问题提供参考意见。
关键词：bdf薄壁空心管；施工现场；施工程序；质量技术控制abstract: bdf thin-walled tube system cover structure of hollow floor is a new technology in recent years, it is mainly used in large span structure plate, can reduce its load, improve the seismic capacity, improve the carrying capacity, widely used for many construction. but there are still some worthy of our attention in the process of construction of hollow building cover in bdf thin current, these problems on the quality of construction and construction process to form a certain influence, this article elaborates from the construction in all aspects, in order to avoid these problems to provide reference.keywords: bdf thin-walled tube; construction site; construction process; quality control中图分类号：tq639.2 文献标识码：a文章编号：现浇砼bdf薄壁空心管结构体系重量相对于实心楼板轻、承载能力强，同时其使用材料造价低廉，有很好的防火特性，使用安装过程简单方便，对配料钢筋锈蚀程度低，砼使用量降低20%~50%，是一种集众多现代化科技为一体的新型材料技术。
1 西安行政中心市政府主楼工程概况西安市行政中心市政府主楼工程位于西安市未央广场西侧，未央路以西，文景路以东，凤城九路以南，凤城七路以北，处于交通要枢，交通及其便利。
该项目由办公室、会议室，展览厅，接待室，餐厅，新闻发布中心等组成，属于一类建筑。
本工程总共分为地下两层、地上一层，设计为现浇dbf高强复合空心管楼板，板厚280或340，根据施工具体情况使用不同厚度楼板。
2 施工工序及施工注意要点2.1 施工工序现浇bdf空心薄壁管现浇混凝土楼盖技术是一项新型技术，设计图纸、施工必须严格按照《混凝土结构工程施工质量验收规范》（gb50204—2002）标准，下面为我方根据标准制定施工工序：楼盖必要测量→按照施工方案搭设模板支撑架→安装芯管安放位置及线管预埋位置弹线→绑扎板底钢筋网片→绑扎肋片钢筋网片→预埋线管→安放芯管（bdf）→绑扎板面钢筋和预留预埋→固定芯管→搭设施工便道、砼输送管架→隐蔽工程验收→搭设混凝土输送管道，砼浇筑→混凝土找平、抹面→砼养护，混凝土强度达到标准要求后模板拆除。
施工工序是保障工程按时保质完成的基础，对于中间的每一个环节都必须按照规定进行，对于程序中主要设备及配套设施经调试测试合格，形成生产使用能力或功能，方才进行下一步工序。
2.2 施工过程中注意要点2.2.1 搭设模板支撑架本工程支撑架采用定尺钢管满堂搭设，为了合理分配使用工程材料，本工程支撑架在搭设过程中，现浇空心板的模板支撑架与扁框架的模板支撑分别采用不同间距，空心板的模板支架立杆纵横间距≤1200㎜，悬挑端≤300㎜；扁梁的模板支撑架长方向立杆间距为空心板的模板支架立杆间距的二分之一，顺梁宽方向间距为梁宽度加500㎜，且≤1000㎜；因梁宽度过大而使顺梁宽方向架体立杆间距大于1000㎜时，在梁底增加一排立杆，立杆顺梁长方向间距同梁立杆间距，顺梁宽方向间距为两边立杆跨度的二分之一。
模板支撑架搭设过程中施工人员必须对各支架纵横间距进行严格控制，在搭设过程中对材料进行节省，从而为工程减少材料费用支出。
在立杆确定后，立杆下方铺垫模板，对模板形成足够支撑力，同时能够保证模板有足够强度承受混凝土重量与压力，防治支架压力集中对下体造成局部损坏，影响工程进度。
2.2.2 模板工程模板安装前必须考虑到模板支撑体系为顶端带调节螺杆的扣件式钢管脚手架，其因为板之间跨度比较大，必须精准计算立杆之间的距离、与板底槽钢龙骨放置距离，确保施工过程稳定安全。
本工程模板木方的截面尺寸为50mm×100mm，在使用过程中为了施工顺畅，模板木方应顺高度方向使用。
板底、梁侧的方木间距≤250 mm。
空心板支撑主楞采用双根φ48×3.5的钢架管。
模板安装时梁模、现浇板模起拱高度统一设定为15 mm。
在模板安装妥当后，对模板表面及周围系统进行逐一清理，必要时候可以用水冲洗，一方面可以保证模板在形成系统过程中与杂物混合，一方面便于接下来步骤施工，模板清洗后为防止基础清理不彻底，可以对模板涂刷水性脱模剂（水性脱模剂具有极好脱模效果，不但不会转移到产品上，还不会在模具上形成积累，能够保证模具彻底清洁及长期清洁，提高生产效率）。
2.2.3 楼板下层钢筋绑扎在模板经监理检验合格后，既进行钢筋绑扎。
在绑扎前弹线过程中，应该讲空心管设定位置、预留孔位置、预埋件位置全部弹出并进行核实标注。
肋片钢筋网片焊接成行并与管中心线垂直，绑扎按照图一（bdf管定位卡）所示图一：bdf管定位卡（1 号钢为板面钢筋（φ6或φ8钢筋，施工是拟采用φ12），2号为板底钢筋（φ12或φ14），3号为设计中的内片拉筋（φ6钢筋，施工时拟采用φ12））。
钢筋网针需要可以在施工前进行预加工，不占用工序作业时间。
当板底钢筋绑扎完一部分后，既开始预埋线管，线管排距根据规范规定制定。
绑定过程中将固定bdf管的钢筋焊接定位卡（图一）一并绑扎，同时确定每一节bdf管都有两个定位卡固定。
经过大量实证表明，如此施工能够最大限度减少施工时间。
假如当板底钢筋绑扎完毕后再埋线管则会对绑扎好的钢筋造成不必要的干扰，部分地方甚至需要重新绑扎，增加不必要施工步骤。
2.2.4 bdf管安装bdf管安装必须为顺节安装，在一次安装完毕后再安装下一排芯管，安装完毕后将板面垂直于芯管的钢筋排放完成一节芯管长的位置，依次循环，如此安装能够保障bdf管不出现安装遗漏与安装错误，在进行实验检测时出现问题能够快速找到问题根据所在，及时解决。
安装过程中每根芯管下都铺设两块100x100x100mm的砼块，对芯管提供作用力与支撑力，防止芯管与芯管直接接触出现损坏。
在进行砼浇筑的过程中，芯管会因为浮力产生上浮，因此必须进行固定。
固定可以采用16#铁丝将芯管与钢筋底网片筋绑扎，每节钢管绑扎两道，且间距≤800㎜，将bdf管上的12#镀锌丝与板面钢筋网片绑扎。
绑扎后效果如图二：图二：bdf管最终固定效果2.2.5 混凝土浇筑养护混凝土浇筑是整个工程的重要步骤，混凝土作用力、支撑力、强度对工程后期作用起到直接性作用，必须严格监理。
对于混凝土的材料选材、配比、运输。
浇筑严格按照《混凝土结构工程施工质量验收规范》gb50204-2002进行，浇筑后进行必要的振捣与抹平，出现细小裂缝针对不同原因及时选用不同方法进行根治。
混凝土的养护是外形及最终成形的重要步骤，操作应按如下步骤进行：①养护时间不能＜14d；②养护过程中采用麻袋湿水保护混凝土面及整体；③养护过程中严禁任何人、物碾压行走，强度达到一定要求后可以人不负重行走，禁止重物通过。
在砼达到强度后轻拿轻放拆除。
3 施工技术要点3.1 质量控制施工现场必须对施工的各个环节相应质量制定保证措施，严格按照设计图纸及施工规章制度进行施工，建立健全的质量自检、复检制度。
3.1.1 bdf管原材料控制bdf管质量必须符合《现浇混凝土空心楼盖结构技术规程》cecs175:2004。
芯管进场时，必须对生产厂家的产品合格证、质量检验报告进行严格检验，做到合格入场。
芯管入场后对芯管进行保护：①、搭设施工便道，防止人员踩踏；②、采用泵送砼时，泵管不得直接放在钢筋上，防止出现不必要的磨损；③、楼板不宜过早承受施工荷载；严禁在板面上集中堆放施工材料。
3.1.2 施工进度控制施工进度严格按照总施工进步计划进行，施工过程中结合空心管的各方面特点进行详尽安排，确定好节点施工时间，在保证施工质量的前提下于节点抢时间，确保工期顺利推进。
3.2 施工技术控制在上文我们已经细致讲解施工主要技术，这里对其技术控制要点进行综合强调。
1）钢筋的绑扎与薄壁管安装是整个工程的基础与重心，必须控制好薄壁管的抗浮固定工作。
2）浇筑混凝土必须根据施工要点进行控制，需要注意的是bdf 管之间的混凝土振捣必须使用小型插入式振捣器械。
3）施工过程中施工器械做到规划面放置，并做好相关切实安全防护措施；支撑、牵杠等不得搭在门窗框和脚手架上；通路中间必须留够足够位置，同时不得在脚手架上堆放大量材料，防止安全事故发生。
结束语：当今时代的工程建设项目，质量是前提，工期与安全是保障，文明施工是要求。
bdf薄壁管空心楼盖板施工是一个多工种、多程序、多系统的复杂施工过程，施工过程中会出现很多突发情况，针对具体施工特点，本着安全第一的施工要求，进行具体执行解决，对施工中出现的问题进行必要收集、整理，制定出切实可行的各种质量保障制度，并切实落实，才能保证整个施工过程安全稳定。
参考文献：[1] 汪开荣.浅述bdf薄壁管空心楼盖板施工的监理现场控制[j].建设监理,2012,(4):71-74.[2] 班德富.bdf管空心楼盖施工技术[j].广西城镇建设,2006,(4):46-47.[3] 张小宝.浅谈bdf现浇砼空心楼板施工技术[j].城市建设理论研究（电子版）,2012,(22).[4] 洪春焕.浅谈bdf现浇砼空心楼板施工技术[j].中国科技博览,2009,(36):282-282.[5] 谭宝才.谈bdf空心薄壁管技术在现浇混凝土楼板的应用[j].山西建筑,2011,37(36):79-81.[6] 秦楠.bdf薄壁管现浇混凝土空心楼板施工质量控制[j].山西建筑,2010,36(29):217-218.。
