TESCOM蓝牙测试仪OTA测试

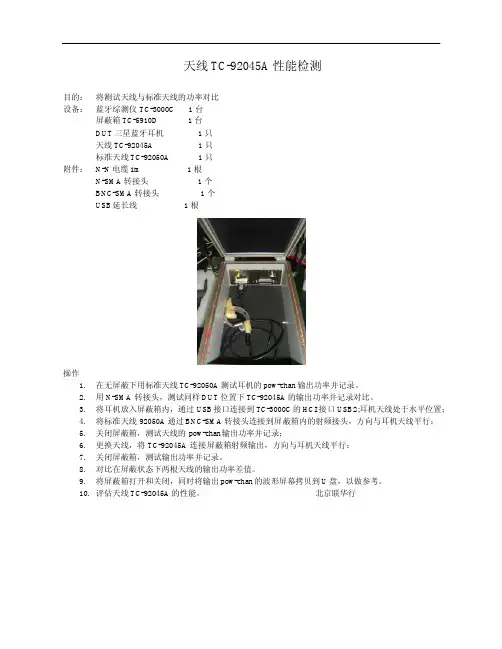

天线TC-92045A性能检测目的： 设备： 附件： 将测试天线与标准天线的功率对比 蓝牙综测仪 TC-3000C 1 台屏蔽箱 TC-5910D 1 台 DUT 三星蓝牙耳机 1 只 天线 TC-92045A 1 只 标准天线 TC-92050A 1 只N-N 电缆 1m 1 根N-SMA 转接头 1 个 BNC-SMA 转接头 1 个 USB 延长线 1 根操作1. 2. 3. 4.5. 6. 7. 8. 9. 10. 在无屏蔽下用标准天线 TC-92050A 测试耳机的 pow-chan 输出功率并记录。

用 N-SMA 转接头，测试同样 DUT 位置下 TC-92045A 的输出功率并记录对比。

将耳机放入屏蔽箱内，通过 USB 接口连接到 TC-3000C 的 HCI 接口 USB2;耳机天线处于水平位置； 将标准天线 92050A 通过 BNC-SMA 转接头连接到屏蔽箱内的射频接头，方向与耳机天线平行；关闭屏蔽箱，测试天线的 pow-chan 输出功率并记录；更换天线，将 TC-92045A 连接屏蔽箱射频输出，方向与耳机天线平行；关闭屏蔽箱，测试输出功率并记录。

对比在屏蔽状态下两根天线的输出功率差值。

将屏蔽箱打开和关闭，同时将输出 pow-chan 的波形屏幕拷贝到 U 盘，以做参考。

评估天线 TC-92045A 的性能。

北京联华行(1)屏蔽箱关闭注意事项(2)屏蔽箱打开1.2.3. 待测天线方向要与DUT天线方向平行，但不能再同一直线上；为防止屏蔽箱内DUT位置变动，应对DUT使用夹具；确定DUT的天线具有最佳效果的位置。

北京联华行测试结果：１．将TC-92050A水平放置，耳机天线水平，二者天线平行时，设置Path loss=35dB，测得pow-chan=-0.1dBm；２．将TC-92045A装N-SMA转接头后，替换TC-92050A，天线和耳机天线平行，测得pow-chan=3.2dBm；３．将TC-92050A加装BNC-SMA转接头后放进屏蔽箱，关闭，path loss=19，测得pow-chan=-0.4dBm；４．用天线TC-92045A替换后，密闭，测得pow-chan=-0.4dBm，开盖时测得pow-chan=-10.4dBm。

OTA测试能力OTA 测试能力：1：有源部分辐射功率 (TRP)灵敏度性能 (TIS)2：无源部分天线增益测试(Gain)天线接口阻抗测试(Input Impedance)天线驻波比/回波损耗测试(VSWR/RL)天线方向图测试(Radiation Pattern)方向性(Directivity)波束宽带/前后比(3Db BW/FB Ratio)交叉极化比/隔离度(Cross Polar/Isolation)支持的无线制式： GSM,CDMA,WCDMA,TDSCDMA 产品的有源或者无源测试；蓝牙，WIFI， DVB 等天线的无源测试；目前支持的测试规范：1：CTIA 的 OTA 测试规范(Test Plan for Mobile Station Over the Air Performance V2.2.2 ) 2： GCF 的 OTA 测试规范(GCF CC V3.33 最新规定)3： 3GPP/ETSI OTA antenna performance conformance testing (TS 34.114， TS25.144) 4：中国工信部在 2008 年强制执行的 OTA 进网规定(YDT 1484-2006) 5：无源天线测试标准(Passive antenna test： IEEE149-1979)TRP 全称 Total Radiated Power，即总辐射功率。

其含义是手机在空间三维球面上的射频辐射功率的积分值，反应了手机在所有方向上的发射特性。

打个比方，就如同一盏灯泡在所有方向上的辐射的光的总和。

那么越亮就代表其发射的能量越多，越暗就代表其发射的能量越少。

但是辐射功率是有上限的，手机本身对最大的辐射功率进行了限制，任何手机的射频模块输出功率不会超过 2W (33dBm)。

越是接近这个值，说明信号发射能力越好，也说明辐射更大。

该指标通常与 SAR 指标(反映人体吸收的辐射的指标) 相互制约，一部合格的手机既要有好的发射能力，又要有较低的 SAR 值。

蓝牙测试仪操作指引一、连接电源和外设首先，将蓝牙测试仪连接到电源，并确保其正常工作。

接下来，根据需要连接外部设备，例如计算机或移动设备。

一般来说，蓝牙测试仪通过USB线缆或无线方式与这些外部设备连接。

二、打开蓝牙测试仪在连接电源和外设后，按下蓝牙测试仪上的电源按钮，以打开设备。

一般而言，测试仪的屏幕会显示一些系统信息，如型号、版本和状态等。

请仔细阅读屏幕上的信息，以确保设备正常工作。

三、选取工作模式接下来，选择设备的工作模式。

蓝牙测试仪通常有不同的模式，如扫描模式、连接模式、降噪模式等。

根据需要和测试目的选择适当的模式。

四、蓝牙设备在进入相应的模式后，开始蓝牙设备。

蓝牙测试仪会自动扫描周围的设备，并将其显示在屏幕上。

点击设备列表中的目标设备，以进行后续测试。

有时，测试仪可能需要输入密码或验证码才能连接一些设备。

五、测试信号强度和连通性连接到目标设备后，进行信号强度和连通性测试。

蓝牙测试仪可以显示设备之间的信号强度，从而评估其连接质量。

可以通过移动测试仪和设备之间的距离，观察信号强度的变化。

此外，还可以发送测试信号或数据包，并检查传输的可靠性和速度。

六、分析蓝牙协议蓝牙测试仪还可以用于分析蓝牙协议和通信过程。

通过捕获和解析蓝牙数据包，可以了解设备之间的通信内容和流程。

这对于调试和故障排除非常有用。

使用测试仪的分析功能需要一定的专业知识和技巧，建议提前学习相关知识或请专业人士协助操作。

七、记录和导出测试结果在测试过程中，及时记录和保存测试结果。

蓝牙测试仪通常可以提供各种方式保存和导出数据，例如文本文件、图表或报告等。

这些结果可以用于后续分析、比对和报告编制。

八、关闭蓝牙测试仪测试完成后，操作过程反向进行，即断开与外部设备的连接，并关闭蓝牙测试仪。

总结起来，正确操作蓝牙测试仪的关键是：连接电源和外设、打开设备、选择工作模式、蓝牙设备、测试信号强度和连通性、分析蓝牙协议、记录和导出测试结果、关闭测试仪。

蓝牙测试仪的那些测试模式随着蓝牙技术的发展，蓝牙测试仪的应用也越来越广泛。

一般而言，蓝牙测试仪主要用于测试蓝牙设备的性能和稳定性。

蓝牙测试仪的测试模式种类繁多，本文将介绍常用的蓝牙测试模式。

发现模式发现模式也称为物理测试、协议测试、功耗测试等，主要用于测试蓝牙设备的基本性能和功能。

在发现模式下，蓝牙测试仪能够测试蓝牙设备的距离、信号强度、功耗等指标。

此外，该模式也可以测试蓝牙设备的协议实现情况，检测是否符合蓝牙协议规范。

负载模式负载模式也称为数据测试，主要用于测试蓝牙设备的数据传输性能。

在该模式下，蓝牙测试仪会向蓝牙设备发送一定数量的数据包，并测试数据传输的速率、错误率、延迟等性能指标。

此外，该模式还可以测试蓝牙设备的吞吐量和稳定性。

收敛测试模式收敛测试模式主要用于测试蓝牙设备的连接能力和交互性能。

在该模式下，蓝牙测试仪会模拟多个蓝牙设备之间的连接和通信，测试蓝牙设备的连接能力和交互性能。

此外，该模式还可以测试蓝牙设备的稳定性和故障恢复能力。

安全测试模式安全测试模式主要用于测试蓝牙设备的安全性能。

在该模式下，蓝牙测试仪会模拟一系列攻击行为，例如蓝牙设备的蓝牙协议栈缓冲区溢出、蓝牙设备的蓝牙协议栈拒绝服务攻击等，并测试蓝牙设备的安全防范能力和应对能力。

互通性测试模式互通性测试模式主要用于测试蓝牙设备在不同环境下的互通能力。

在该模式下，蓝牙测试仪会模拟不同操作系统、不同蓝牙协议栈等环境，并测试蓝牙设备在这些环境下的互通能力。

此外，该模式还可以测试第三方厂商蓝牙设备与其他厂商蓝牙设备的互通性能力。

总结本文主要介绍了常用的蓝牙测试模式。

在实际测试中，根据不同的测试目的和测试需求，选择不同的测试模式可以更加准确和全面地测试蓝牙设备的性能和稳定性。
