中国古建筑三维图解之斗拱（角科）3
接上回，拿进第三层的最后一个拱件——斜头昂。
给两个视角，我们看看它的结构形状。
斜头昂前面的昂嘴明昂与清昂形状相似，明清样式的变化不大。
斜头昂的后面形状为菊花头。
为了看着方便，我还得把斜头昂翻过来看看底面。
看上图，斜头昂的底面开槽位X型。
我们再来看下图，与之相配的三层檐面、山面的拱件搭交后，正好在斜面俯视也呈X形。
再给一张把斜头昂在俯视状况下的翻转图，也许会更清楚显示X 槽的互配合。
斜头昂安装到位后压住、扣住这层山面、檐面的四个拱件。
现在我们把斗栓和销子安上。
斗栓和销子装好后，先拿进一左一右两个槽升子。
这两个槽升子装在山面、檐面的昂带正心万拱和拱挡板接触的一端，见下图。
山面、檐面的昂带正心万拱、撘交闹昂带单材瓜拱昂头一端装十八斗。
山面、檐面的昂带正心万拱、撘交闹昂带单材瓜拱十八斗就位后，拿进搭交闹昂带单才瓜拱两端要安装的三才升。
装好搭交闹昂带单才瓜拱两端装三才升后，拿进这层最后一个斗件——斜头昂十八斗。
斜头昂十八斗就位，角科的这层就装好了。
我们再把其它相邻的平身科、柱头科斗拱第三层的件装上，就为第四层的安装做好了准备，由于这层的图已经不少了，第四层的安装我就留下回再说吧。
再上两张图，多几个视角欣赏一下这层斗拱的装配好的形状，让朋友们印象深点，毕竟没有多少人能亲历这个过程。
好，到此为止，下回再说。

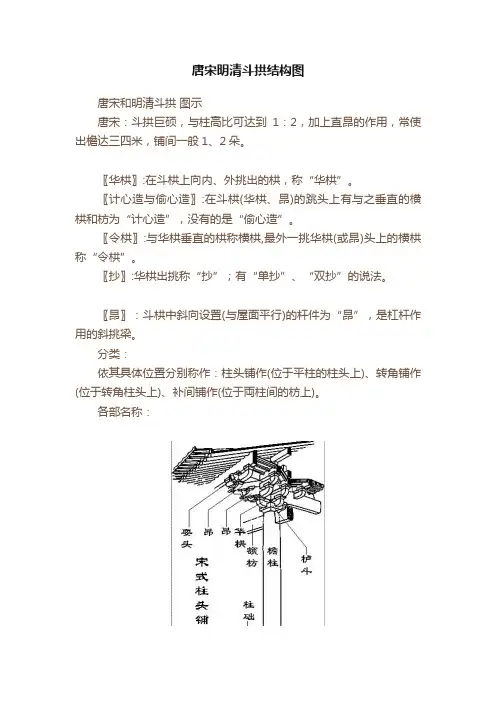

唐宋明清斗拱结构图
唐宋和明清斗拱图示
唐宋：斗拱巨硕，与柱高比可达到1：2，加上直昂的作用，常使出檐达三四米，铺间一般1、2朵。
〖华栱〗:在斗栱上向内、外挑出的栱，称“华栱”。
〖计心造与偷心造〗:在斗栱(华栱、昂)的跳头上有与之垂直的横栱和枋为“计心造”，没有的是“偷心造”。
〖令栱〗:与华栱垂直的栱称横栱,最外一挑华栱(或昂)头上的横栱称“令栱”。
〖抄〗:华栱出挑称“抄”；有“单抄”、“双抄”的说法。
〖昂〗：斗栱中斜向设置(与屋面平行)的杆件为“昂”，是杠杆作用的斜挑梁。
分类：
依其具体位置分别称作：柱头铺作(位于平柱的柱头上)、转角铺作(位于转角柱头上)、补间铺作(位于両柱间的枋上)。
各部名称：
斗拱名称：
“Ｘ抄Ｘ下昂”是度量铺作单位之一
在宋《营造法式》的“总铺作次序”条中规定：“出一跳为之四铺作，出两跳为之五铺作，出三跳为之六铺作，出四跳为之七铺作，出五跳为之八铺作”；一朵最小的斗栱应挑出四层、一跳的四层是固定的层，即栌斗、栱、耍头、衬方头。
斗拱的计数单位是“铺作”，如一朵单抄(或单昂)斗栱有：一的栌斗，一个华拱(或昂)，一个耍头，一个衬方头，计四铺作。
每增加一个构件，即加一铺作，以此类推。
双抄双下昂为七铺作，双抄三下昂为八铺作，等等。
单杪四铺作（一：栌斗、二：栱、三：耍头、四：衬方头）：
单杪单昂五铺作：
单抄双下昂六铺作里转五铺作
双抄双下昂七铺作里转六铺作。
