电梯控制技术介绍一、电梯技术要求1、电梯性能指标2、电梯型号二、电梯机械产件整体简单介绍电梯系统的组成情况基本相同，主要由曳引系统、导向系统、轿厢系统、门系统、对重装置系统、安全保护系统、电气控制及信号系统等组成。
其中UAX无机房电梯将曳引机、控制柜及限速器置于井道内，取消了专用的机房设置。
NPX、NPH、GVF、NF电梯的整体结构图——见有机房电梯整体结构图UAX电梯的整体结构图——见无机房电梯整体结构图1、曳引系统：功能：输出与传送动力，使电梯运行。
组成：主要由曳引机、曳引绳、导向轮、反绳轮等组成。
曳引机：包括电动机、制动器和曳引轮在内的靠曳引绳和曳引轮槽摩擦力驱动或停止电梯的装置。
曳引绳：连接轿厢和对重装置并靠与曳引轮槽的摩擦力驱动轿厢升降的专用钢丝绳。
导向轮：为增大轿厢与对重之间的距离，使曳引绳经曳引轮再导向对重装置或轿厢一侧而设置的绳轮。
反绳轮：在轿架和对重框架上部的动滑轮。
根据需要曳引绳绕过反绳轮可以构成不同的曳引比。
2、导向系统：功能：限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。
组成：由导轨、导靴和导轨支架组成。
导轨：供轿厢和对重运行的导向部件,由钢轨和连接板组成。
导靴：设置在轿架和对重装置上，使轿厢和对重装置沿导轨运行的导向装置。
导轨支架：固定在井道壁或横梁上，支撑和固定导轨用的构件。
3、轿厢：功能：用以运载乘客或其他载荷的轿体部件。
组成：由轿架和轿厢组成。
轿架：固定和支撑轿厢本身和运载重量的承重框架，一般由上梁、立柱、底梁等组成。
轿厢：是电梯的工作容体，具有与载重量和服务对象相适应的空间。
由轿底、轿壁、轿顶、装饰顶等组成。
4、门系统：功能：封住层站出入口和轿厢出入口。
组成：由轿门、层门、开门机、门套等组成。
轿门：设在轿厢入口的门，由门板、轿门导轨架、轿厢地坎等组成。
层门：设在层站入口的门，又称厅门，由门板、层门导轨架、层门地坎、层门联动机构等组成。
开门机：使轿厢门和层门开启或关闭的装置。

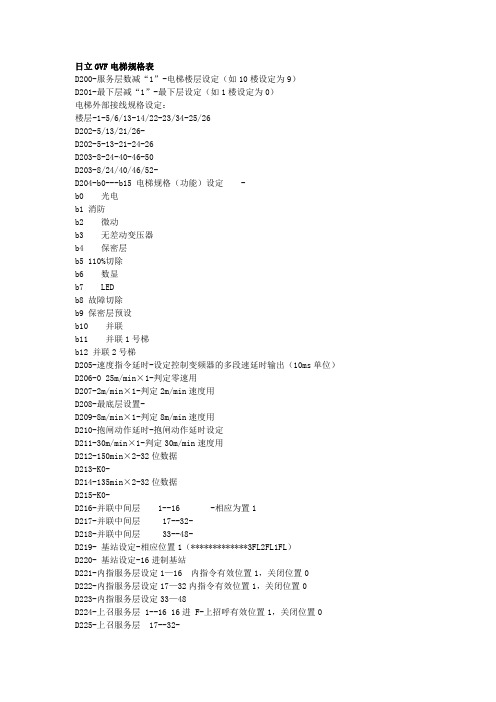

日立GVF电梯规格表D200-服务层数减“1”-电梯楼层设定（如10楼设定为9）D201-最下层减“1”-最下层设定（如1楼设定为0）电梯外部接线规格设定：楼层-1-5/6/13-14/22-23/34-25/26D202-5/13/21/26-D202-5-13-21-24-26D203-8-24-40-46-50D203-8/24/40/46/52-D204-b0---b15电梯规格（功能）设定-b0光电b1消防b2微动b3无差动变压器b4保密层b5110%切除b6数显b7LEDb8故障切除b9保密层预设b10并联b11并联1号梯b12并联2号梯D205-速度指令延时-设定控制变频器的多段速延时输出（10ms单位）D206-025m/min×1-判定零速用D207-2m/min×1-判定2m/min速度用D208-最底层设置-D209-8m/min×1-判定8m/min速度用D210-抱闸动作延时-抱闸动作延时设定D211-30m/min×1-判定30m/min速度用D212-150min×2-32位数据D213-K0-D214-135min×2-32位数据D215-K0-D216-并联中间层1--16-相应为置1D217-并联中间层17--32-D218-并联中间层33--48-D219-基站设定-相应位置1（*************3FL2FL1FL）D220-基站设定-16进制基站D221-内指服务层设定1—16内指令有效位置1，关闭位置0D222-内指服务层设定17—32内指令有效位置1，关闭位置0D223-内指服务层设定33—48D224-上召服务层1--1616进F-上招呼有效位置1，关闭位置0D225-上召服务层17--32-D226-上召服务层33--48-D227-下召服务层1--1616进F-下招呼有效位置1，关闭位置0D228-下召服务层17--32F—105-D229-下召服务层33--48-D230-最高层及以上置1--16-内指令有效位置0，关闭位置1（最高位置1及以上均置1，用于逻辑判断）D231-17—32-D232-33—48-D233-最底层及以下置1--16-上招呼有效位置0，关闭位置1（最高位置1及以上均置1，用于逻辑判断）D234-17—32-D235-33—48-D236-最底层及以下置1--16-下招呼有效位置0，关闭位置1（最高位置1及以上均置1，用于逻辑判断）D237-17—32-D238-33--48-D239-对方服务层1--16-对方梯内指令最低位及以下置1，用于逻辑判断D240-17--32-D241-33--48-D242-对方服务层1--16-对方梯内上招呼最低位及以下置1，用于逻辑判断D243-对方札务层17--32-D244-对方服务层33--48-D245-对方服务层1--16-对方梯内下招呼最低位及以下置1，用于逻辑判断D246-对方服务层17--32-D247-对方服务层33--48-D248-消防基站设置-16进制设定消防基站D249-泊梯基站设置1--16-泊梯（锁梯）层相应位置1D250-泊梯基站设置17--32-D251-泊梯基站设置33--48-D252-消防基站设置1--16-消防避难层相应位置1D253-消防基站设置17—32D254-消防基站设置33—48-D255-停靠层楼数-停靠楼层数设置D256-K4-D257-K200-D258-楼层位数设定-楼层-1--4-5/6-7---D258-4-5-6D259-关门延时（大厅）-K50（单位100毫秒）D260-关门延时（外召）-K30（单位100毫秒）D261-关门延时（内召）-K20（单位100毫秒）D262-速度计算-速度计算用单位设定D263-未层高测量显示-未测量层高前楼层指示的内容设定D264-1楼显示冥容-请参考接线图的相关位（最高两位为方向）这里列出常用的设定值：显示－2：116C显示－1：8018显示1：18显示2：16C显示3：13C显示4：198显示5：1B4显示6：1F4显示7：1C显示8：1FC显示9：1BC显示10：CFC显示11：C18显示12：D6C 显示13：D3C显示14：D98显示15：DB4显示16：DF4显示17：C1C显示18：DFC 显示19：DBC显示20：B6FC 显示21：B618显示22：B76C 显示23：B73C显示24：B798显示25：B7B4显示26：B7F4显示27：B61C显示28：B7FC 显示29：B7BC显示30：9EFC 显示31：9E18显示32：9F6C D265-2楼显示内容-D266-3楼显示内容-D267-4楼显示内容-D268-5楼显示内容-D269-6楼显示内容-D270-7楼显示内容-D271-8楼显示内容-D272-9楼显示内容-D273-10楼显示内容-D274-11楼显示内容-D275-12楼显示内容-D276-13楼显示内容-D277-14楼显示内容-D278-15楼显示内容-D279-16楼显示冥容-D280-17楼显示内容-D281-18楼显示内容-D282-19楼显示内容-D283-20楼显示内容-D284-21楼显示内容-D285-22楼显示内容-D286-23楼显示内容-D287-24楼显示内容-D288-25楼显示内容-D289-26楼显示内容-D290-27楼显示内容-D291-28楼显示内容-D292-29楼显示内容-D293-30楼显示内容-D294-31楼显示内容-D295-32楼显示内容-D296-33楼显示内容-D297-34楼显示内容D298-35楼显示内容-D299-36楼显示内容-D300-中速最短运行距离-32位数据（计算超前位置用）D301-中速最短运行距离-D302-高速最短运行距离-32位数据（计算超前位置用）D303-高速最短运行距离-D304-最大厅层数-楼层数设定D305-12.5min×2D306-K0-D307-250min×2-最短层距离设定D308-额定速度×1.25D309-60-D310-125min×2-32位数据D311-K0-INPUT-OUTPUTX0旋编脉冲X1旋编u上向X2旋编u下向X3u门区信号X4非零速X5速度一致X6INV运行X7u电压不足X10厅门联锁X11轿门门锁X12开门按钮X13关门按钮X14光电开关X15触板收起X16u安全触板X1743GBX20<20%负载X21>80%满载X22<110%超载X23泊梯X24u上微平器X25u下微平器X26轿内检修X27轿顶检修X30层高测定X31层高测定S X32司机关门X33SDS1DX34SDS1UX35专用操作X36司机操作X37司机上向X40司机下向X41司机直驶X42自发电投入X43自发电返回X44自发电继续X45消防投入X46u关门极限X47u开门极限X5050输入X5150X输入X5215B输入X5311输入X5412输入X5510T输入X56u上极限11Z X57u下极限12Z Y0检修门区灯Y1峰鸣器报警Y2语音报方向Y3语音报层楼Y4速度编码X1 Y5速度编码X2 Y6速度编码X3 Y7变频器X4X5 Y10Y1150X驱动Y12100RY1329:多层ZY1443GBY1511:上行Y1612:下行Y1715BZ:停止Z Y20101:开门Y21102:关门Y22Y2343LF:照明Y24下行报站钟Y25上行报站钟Y2610TZY27Y30上方向指示Y31下方向指示Y32a段数显Y33b段数显Y34c段数显Y35d段数显Y36e段数显Y37f段数显M277中速运行M231超前层切换M18减速允许M227减速标志M228停车标志M446运行M180高速运行M8007瞬时停电M801M802M18115BZM88上行自救M89下行自救M368M369M370M(D651)+0M(D651)+1M(D651)+2M(D651)+3M(D651)+4M(D651)+5M(D651)+6M(D651)+7M(D651)+8M(D651)+9M(D651)+AM(D651)+BM(D651)+CM(D651)+DM(D651)+EM(D651)+FM(D652)+0M(D652)+1M(D652)+2M(D652)+3M(D652)+4M(D652)+5M(D652)+6M(D652)+7M(D652)+8M(D652)+9M(D652)+AM(D652)+BM(D652)+CM(D652)+DM(D652)+EM(D652)+Fplc密码GVF:B1012523 GHVF(A):B10125 GH98:BCD10918 GH98(A):BCD109。
技密AA(工场) HGP(EV-ECD03系统)规格表参数说明第1页共28页阅 读 说 明HGP电梯EV-ECD03微机所用的规格表参数ROM地址的范围为30010－31FFF，其中30010－3050F为定时器设定区，30718－30937为IO变量设定区，30E28－3106B为群控变量设定区；RAM地址为112000—1143B8，其中112000—1124FF为定时器设定区，112708—112927为IO变量设定区，112E18－11305B为群控变量设定区。
1.参数说明中代号说明：“k**”表示其对应数据寄存器的数据是以十进制方式表示，具体数值根据不 同的设定而不同。
“H**”表示其对应数据寄存器的数据是以十六进制方式表示，具体数值根据 不同的设定而不同。
“有功能”是指电梯具有某特定功能时数据寄存器的设定值。
“无功能”是指电梯不设定某特定功能时数据寄存器的设定值。
“------”是指设定数据寄存器参数时不需要考虑电梯是否具有某特定功能。
2.备注说明：“已取消”表示该变量在程序中未使用，该变量在程序中无意义。
“未使用”表示该变量在程序中有使用，但是其功能未体现，属可扩展功能用。
3.计算公式中符号说明：I为曳引比。
D为绳轮直径（mm）。
N为旋转编码器脉冲数。
4.群控部分参数可参考FI-3、FI-4群控说明，图册16500220～222《微机回路图数据表》，相同名称参数定义相同。
5.本规格表说明用于指引HGP电梯B1003701版程序，HGP电梯其它版本程序仅作参考用。
6．GHP修改规格表数据方法，直接修改RAM地址即可。
其中，注意通过查表找到相应功能位的RAM地址，然后在RAM地址的基础上加上7010的地址偏移量，即为真正修改该功能位的规格表地址。
例如：要开通h15sw功能位，通过下表查出其对应的RAM地址为11126C，那么用GHP修改该功能位时，应该输入的地址为11827C。
发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：说 明变量名 地址(ROM) 地址(RAM)有功能无功能内 容spechd(0) 30000 ------ ------ H0 和数计算开始地址，H30000 spechd(1) 30001 ------ ------ H3 和数计算开始地址，H30000 spechd(2) 30002 ------ ------ H0 和数计算开始地址，H30000 spechd(3) 30003 ------ ------ H0 和数计算开始地址，H30000 spechd(4) 30004 ------ ------ H0 和数计算开始地址，H30000 spechd(5) 30005 ------ ------ H0 和数计算开始地址，H30000spechd(6)30006------------ H**和数计算字节数，规格表和数计算长度，在规格表增加或者减少变量时才会发生变化，具体的长度可从程序的romspec.s19文件中$30006中获取。
日立电梯的轿厢大小和井道尺寸日立电梯1350kg的轿厢大小和井道尺寸的大小是多少，单位（mm)轿厢内尺寸2000*1500轿厢外尺寸2050*1685井道尺寸2550*2200 （对重后置）2950*1950（对重侧置）日立小机房电梯为例：630KG 轿厢内尺寸1400mmX1100mm 井道尺寸1850mmX1750mm825KG 轿厢内尺寸1400mmX1350mm 井道尺寸1900mmX2050mm900KG 轿厢内尺寸1600mmX1350mm 井道尺寸2100mmX2000mm1050KG 轿厢内尺寸1600mmX1500mm 井道尺寸2100mmX2200mm1150KG 轿厢内尺寸1800mmX1500mm 井道尺寸2300mmX2200mm1350KG 轿厢内尺寸2000mmX1500mm 井道尺寸2550mmX2200mm1600KG 轿厢内尺寸2000mmX1750mm 井道尺寸2550mmX2450mm日立电梯主参数及轿厢、井道、机房的型式与尺寸介绍核心提示：1、日立电梯的类别定义为:一类为运送乘客而设计的日立电梯二类主要为运送乘客同时亦可运送货物而设计的日立电梯三类为运送病床而1、日立电梯的类别定义为:一类为运送乘客而设计的日立电梯二类主要为运送乘客同时亦可运送货物而设计的日立电梯三类为运送病床而设计的日立电梯一类、二类日立电梯与三类日立电梯的主要区别在于日立电梯的轿厢内的装饰。
住宅楼用电梯与非住宅楼用电梯都是乘日立电梯的客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的日立电梯五类杂物日立电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、日立电梯的主参数：日立电梯的主参数是指电梯的额定载重量和额定速度。
日立电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s4、日立电梯轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。
广日电梯G3参数设置说明F0 : 基本参数F1 : 曳引机参数F2 : 矢量控制参数F3 : 速度曲线参数F4 : 距离控制参数F5 : 控制器参数F6 : 保留功能F7 : 优化选项参数F8 : 通讯参数F9 : 状态监视参数FE : 厂家参数FF : 通讯参数F0-00 : 用户密码: 1 : ○F0-01 : 语种选择: 1 : ○F0-02 : 操作方式: 1 : ×F0-03 : 运行速度设定: 0.001m/s : ○F0-04 : 运行方向: 1 : ×F0-05 : 额定梯速: 0.001m/s : ×F0-06 : 最大频率: 0.01Hz : *F0-07 : 载波频率: 0.1KHz : ×F0-08 : 参数更新: 1 : ×F1-00 : PG脉冲数: 1 : ×F1-01 : 电机类型选择: 1 : ×F1-02 : 额定功率: 0.1KW : ×F1-03 : 额定电压: 1V : ×F1-04 : 额定电流: 0.1A : ×F1-05 : 额定频率: 0.01Hz : ×F1-06 : 额定转速: 1r/min : ×F1-07 : 曳引机参数: 0.1 : ×F1-08 : 过载保护: 1 : ○F1-09 : 电子热继电器: 0.1% : ○F1-10 : 自动调谐保护: 1 : ×F1-11 : 自动调谐进行: 1 : ×F1-12 : 定子电阻: 0.001欧: ×F1-13 : 定子电感: 0.1mH : ×F1-14 : 转子电阻: 0.001欧: ×F1-15 : 转子电感: 0.1mH : ×F1-16 : 互感: 0.1mH : ×F1-17 : 空载激磁电流: 0.1A : ×F2-00 : ASR1-P : 0.001 : ×F2-01 : ASR1-I : 0.001s : ×F2-02 : ASR2-P : 0.001 : ×F2-03 : ASR2-I : 0.001s : ×F2-04 : 低速切换频率: 0.01Hz : ×F2-05 : 高速切换频率: 0.01Hz : ×F2-06 : 内环KP : 1 : ×F2-07 : 内环KI : 1 : ×F2-08 : 转差补偿增益: 0.1% : ×F2-09 : 电动转矩限定: 0.1% : ×F2-10 : 制动转矩限定: 0.1% : ×F2-11 : 预转矩选择: 1 : ×F2-12 : 上行转矩偏移: 0.1% : ×F2-13 : 上行驱动增益: 0.001 : ×F2-14 : 上行制动增益: 0.001 : ×F2-15 : 下行转矩偏移: 0.1% : ×F2-16 : 下行驱动增益: 0.001 : ×F2-17 : 下行制动增益: 0.001 : ×F1-12 : 定子电阻: 0.001欧: ×F1-13 : 定子电感: 0.1mH : ×F1-14 : 转子电阻: 0.001欧: ×F1-15 : 转子电感: 0.1mH : ×F1-16 : 互感: 0.1mH : ×F1-17 : 空载激磁电流: 0.1A : ×F2-00 : ASR1-P : 0.001 : ×F2-01 : ASR1-I : 0.001s : ×F2-02 : ASR2-P : 0.001 : ×F2-03 : ASR2-I : 0.001s : ×F2-04 : 低速切换频率: 0.01Hz : ×F2-05 : 高速切换频率: 0.01Hz : ×F2-06 : 内环KP : 1 : ×F2-07 : 内环KI : 1 : ×F2-08 : 转差补偿增益: 0.1% : ×F2-09 : 电动转矩限定: 0.1% : ×F2-10 : 制动转矩限定: 0.1% : ×F2-11 : 预转矩选择: 1 : ×F2-12 : 上行转矩偏移: 0.1% : ×F2-13 : 上行驱动增益: 0.001 : ×F2-14 : 上行制动增益: 0.001 : ×F2-15 : 下行转矩偏移: 0.1% : ×F2-16 : 下行驱动增益: 0.001 : ×F2-17 : 下行制动增益: 0.001 : ×F3-00 : 启动速度: 0.001m/s : ×F3-01 : 保持时间: 0.001s : ×F3-02 : 斜坡时间: 0.001s : ×F3-03 : 停车急减速: 0.001m/s3 : ×F3-04 : 加速度: 0.001m/s2 : ×F3-05 : 开始段急加速: 0.001m/s3 : ×F3-06 : 结束段急加速: 0.001m/s3 : ×F3-07 : 减速度: 0.001m/s2 : ×F3-08 : 开始段急减速: 0.001m/s3 : ×F3-09 : 结束段急减速: 0.001m/s3 : ×F3-10 : 爬行速度: 0.001m/s : ×F3-11 : LS速度设定1 : 0.1% : ×F3-12 : 强迫减速度1 : 0.001m/s2 : ×F3-13 : LS速度设定2 : 0.1% : ×F3-14 : 强迫减速度2 : 0.001m/s2 : ×F3-15 : LS速度设定3 : 0.1% : ×F3-16 : 强迫减速度3 : 0.001m/s2 : ×F3-17 : 减速点输出: 0.001s : ×F3-18 : 微动平层速度: 0.001m/s : ×F3-19 : 应急速度: 0.001m/s : ×F3-20 : 检修速度: 0.001m/s : ×F3-21 : 误差设定范围: 0.1% : ×F3-22 : 误差检测时间: 0.001s : ×F4-00 : 总楼层数: 1 : ×F4-01 : 最大楼层高度: 0.01m : ×F4-02 : VMAX1 : 0.1m/min : ×F4-03 : VMAX2 : 0.1m/min : ×F4-04 : VMAX3 : 0.1m/min : ×F4-05 : VMAX4 : 0.1m/min : ×F4-06 : VMAX5 : 0.1m/min : ×F4-07 : 平层距离调整: 1mm : ×F4-08 : 层高分频系数: 1 : *F4-09 : 层高1 : 1 : ×F4-10 : 层高2 : 1 : ×F4-11 : 层高3 : 1 : ×F4-12 : 层高4 : 1 : ×F4-13 : 层高5 : 1 : ×F4-14 : 层高6 : 1 : ×F4-15 : 层高7 : 1 : ×F4-16 : 层高8 : 1 : ×F4-17 : 层高9 : 1 : ×F4-18 : 层高10 : 1 : ×F4-19 : 层高11 : 1 : ×F4-20 : 层高12 : 1 : ×F4-21 : 层高13 : 1 : ×F4-22 : 层高14 : 1 : ×F4-23 : 层高15 : 1 : ×F4-24 : 层高16 : 1 : ×F4-25 : 层高17 : 1 : ×F4-26 : 层高18 : 1 : ×F4-27 : 层高19 : 1 : ×F4-28 : 层高20 : 1 : ×F4-29 : 层高21 : 1 : ×F4-30 : 层高22 : 1 : ×F4-31 : 层高23 : 1 : ×F4-32 : 层高24 : 1 : ×F4-33 : 层高25 : 1 : ×F4-34 : 层高26 : 1 : ×F4-35 : 层高27 : 1 : ×F4-36 : 层高28 : 1 : ×F4-37 : 层高29 : 1 : ×F4-38 : 层高30 : 1 : ×F4-39 : 层高31 : 1 : ×F4-40 : 层高32 : 1 : ×F4-41 : 层高33 : 1 : ×F4-42 : 层高34 : 1 : ×F4-43 : 层高35 : 1 : ×F4-44 : 层高36 : 1 : ×F4-45 : 层高37 : 1 : ×F4-46 : 层高38 : 1 : ×F4-47 : 层高39 : 1 : ×F4-48 : 层高40 : 1 : ×F4-49 : 层高41 : 1 : ×F4-50 : 层高42 : 1 : ×F4-51 : 层高43 : 1 : ×F4-52 : 层高44 : 1 : ×F4-53 : 层高45 : 1 : ×F4-54 : 层高46 : 1 : ×F4-55 : 层高47 : 1 : ×F4-56 : 校验高位: 1 : ×F4-57 : 校验低位: 1 : ×F5-00 : 轿内重量: 1 : *F5-01 : 负荷零点设置: 1 : ×F5-02 : 负荷满载设置: 1 : ×F6-01 : 保留单元: *F7-00 : 单位切换: 1 : ×F7-01 : 码盘方向: 1 : ×F7-02 : PG检测时间: 0.1s : ×F7-03 : 制动使用率: 1 : ×F7-04 : 开始零速时间: 0.001s : ×F7-05 : 结束零速时间: 0.001s : ×F7-06 : 空载电流提升: 1% : ×F7-07 : 空载电流切换: 0.1 : ×F7-08 : 滤波系数: 1 : ×F7-09 : 磁极初始角: 0.1 : ×F8-00 : 波特率选择: 1 : ×F8-01 : 数据格式: 1 : ×F8-02 : 本机号码: 1 : ×F9-00 : 运行显示1 : 1 : ×F9-01 : 运行显示2 : 1 : ×F9-02 : 停机显示: 1 : ×F9-03 : 当前层楼: 1 : ×F9-04 : 运行次数高位: 1 : ×F9-05 : 运行次数低位: 1 : ×F9-06 : 当前位置H : 1 : *F9-07 : 当前位置L : 1 : *F9-08 : 工作时间(小时) : 1h : *F9-09 : 工作时间(分) : 1min : *F9-10 : 工作时间(秒) : 0.1s : *F9-11 : 保留: *F9-12 : 保留: *F9-13 : 第1次故障: 1 : *F9-14 : 第2次故障: 1 : *F9-15 : 第3次故障: 1 : *F9-16 : 故障时速度: 0.001m/s : * F9-17 : 故障时电流: 0.1A : *F9-18 : 故障母线电压: 1V : *F9-19 : 故障时输入1 : 1 : *F9-20 : 故障时输入2 : 1 : *F9-21 : 故障时输入3 : 1 : *F9-22 : 故障时输出1 : 1 : *F9-23 : 故障时输出2 : 1 : *FE-00 : 厂家密码: 1 : -FE-01 : 优化选择: 1 : - FE-02 : 软件版本号: 0.01 : * FE-03 : 出厂编号H : 1 : -FE-04 : 出厂编号L : 1 : -FE-05 : 机型设定: 1 : ×FE-06 : 额定容量: 0.1KV A : - FE-07 : 额定电压: 1V : -FE-08 : 额定电流: 0.1A : -FE-09 : 死区时间: 1 : -FE-10 : 电压校正: 0.1% : -FE-11 : 电流校正: 0.1% : -FE-12 : 直流过压点: 1V : -FE-13 : 直流欠压点: 1V : -FE-14 : 过流保护: 0.1A : -FE-15 : 控制电源过压: 0.1% : - FE-16 : 厂家功能1 : 1 : -FE-17 : 厂家功能2 : 1 : -FE-18 : 厂家功能3 : 1 : -FE-19 : 厂家功能4 : 1 : -FE-20 : 厂家功能5 : 1 : -FE-21 : 厂家功能7 : 1 : -FF-00 : 运行速度: 0.001m/s : * FF-01 : 输出电压: 1V : *FF-02 : 输出电流: 0.1A : *FF-03 : 输出功率: 0.1% : *FF-04 : 运行转速: 1rpm : *FF-05 : 输出频率: 0.01Hz : *FF-06 : 当前位置: 0.1m : *FF-07 : 直流母线电压: 1V : *FF-08 : 输入端子组1状态: 1 : * FF-09 : 输入端子组2状态: 1 : * FF-10 : 输入端子组3状态: 1 : * FF-11 : 输出端子组1状态: 1 : * FF-12 : 输出端子组2状态: 1 : * FF-13 : 功率模块温度: 0．1 : * FF-14 : 减速距离: 0.01m : *FF-15 : 强迫减速开关距离: 0.01m : * FF-16 : 曲线最短运行距离: 0.01m : *。
GVF-III电梯规格表参数说明第1 页共19 页技表044/第三版阅读说明GVF-III电梯EVECD微机所用的规格表参数ROM地址的范围为4001841134其中4001840517为定时器设定区4072040899为IO变量设定区RAM地址为118008—119124其中118008—118507为定时器设定区118710—1188ef为IO变量设定区。
