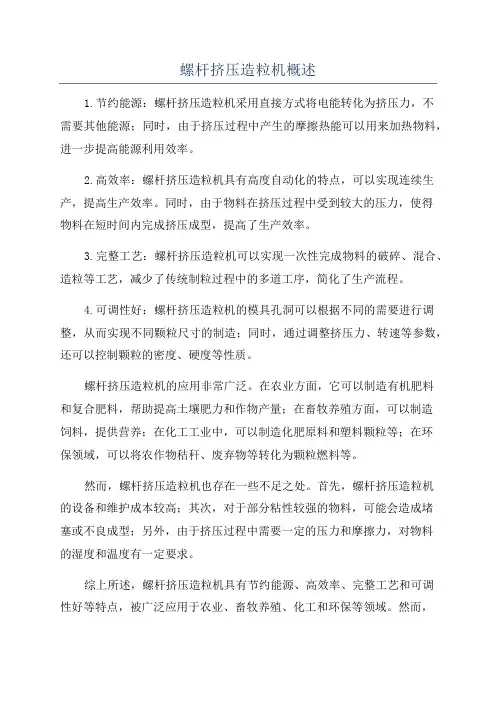

螺杆挤压造粒机概述

螺杆挤压造粒机概述
1.节约能源：螺杆挤压造粒机采用直接方式将电能转化为挤压力，不
需要其他能源；同时，由于挤压过程中产生的摩擦热能可以用来加热物料，进一步提高能源利用效率。

2.高效率：螺杆挤压造粒机具有高度自动化的特点，可以实现连续生产，提高生产效率。

同时，由于物料在挤压过程中受到较大的压力，使得
物料在短时间内完成挤压成型，提高了生产效率。

3.完整工艺：螺杆挤压造粒机可以实现一次性完成物料的破碎、混合、造粒等工艺，减少了传统制粒过程中的多道工序，简化了生产流程。

4.可调性好：螺杆挤压造粒机的模具孔洞可以根据不同的需要进行调整，从而实现不同颗粒尺寸的制造；同时，通过调整挤压力、转速等参数，还可以控制颗粒的密度、硬度等性质。

螺杆挤压造粒机的应用非常广泛。

在农业方面，它可以制造有机肥料
和复合肥料，帮助提高土壤肥力和作物产量；在畜牧养殖方面，可以制造
饲料，提供营养；在化工工业中，可以制造化肥原料和塑料颗粒等；在环
保领域，可以将农作物秸秆、废弃物等转化为颗粒燃料等。

然而，螺杆挤压造粒机也存在一些不足之处。

首先，螺杆挤压造粒机
的设备和维护成本较高；其次，对于部分粘性较强的物料，可能会造成堵
塞或不良成型；另外，由于挤压过程中需要一定的压力和摩擦力，对物料
的湿度和温度有一定要求。

综上所述，螺杆挤压造粒机具有节约能源、高效率、完整工艺和可调
性好等特点，被广泛应用于农业、畜牧养殖、化工和环保等领域。

然而，
由于设备和维护成本较高，以及物料湿度温度要求等限制，需要根据实际情况进行选择和应用。

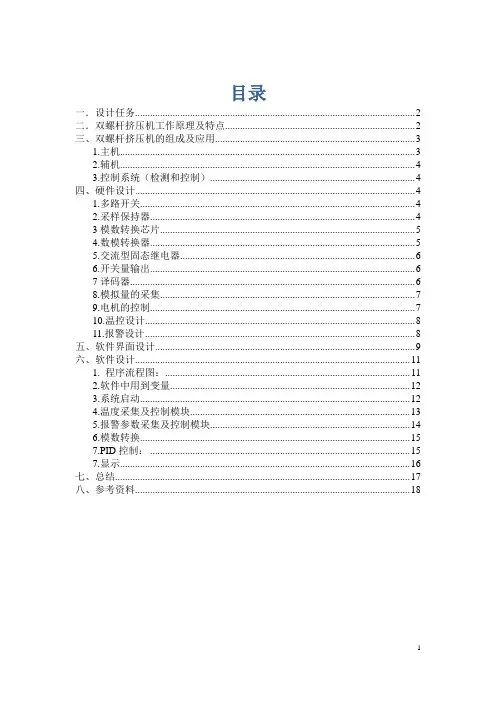

目录一．设计任务 (2)二．双螺杆挤压机工作原理及特点 (2)三、双螺杆挤压机的组成及应用 (3)1.主机 (3)2.辅机 (4)3.控制系统（检测和控制） (4)四、硬件设计 (4)1.多路开关 (4)2.采样保持器 (4)3模数转换芯片 (5)4.数模转换器 (5)5.交流型固态继电器 (6)6.开关量输出 (6)7译码器 (6)8.模拟量的采集 (7)9.电机的控制 (7)10.温控设计 (8)11.报警设计 (8)五、软件界面设计 (9)六、软件设计 (11)1. 程序流程图： (11)2.软件中用到变量 (12)3.系统启动 (12)4.温度采集及控制模块 (13)5.报警参数采集及控制模块 (14)6.模数转换 (15)7.PID控制： (15)7.显示 (16)七、总结 (17)八、参考资料 (18)一．设计任务1．设计硬件原理图一张。

此硬件可以插入PC机的ISA插槽，用于实PC机和塑料挤压机的连接，其中包含有计算机测控系统的前向通道和后向通道部分。

2．用Visual Basic开发软件，完成测控软件设计，包括界面设计、模数、数模、开关量控制、PID控制、总体控制模块设计。

3．完成技术报告一份。

包括塑料挤压机介绍、硬件原理和设计说明，软件各模块流程图、主要软件（温度采样、压力采样、电机调速等）源程序和设计功能注释，注明参考文献。

二．双螺杆挤压机工作原理及特点双螺杆挤压机的生产是内腔式的，即物料反应过程完全在设备内部进行。

其结构形式为：有两根等长的旋转轴并排在两个相互连通的，截面成葫芦状的通腔内。

两根轴上在相同的位置分别装有同型号的作业块。

螺旋套由于安装的位置不同，根据需要螺旋升角、螺距也不同，旋向也有差别。

螺旋套的间距是由进料口到出料口逐渐减小的，这样是可以给物料施加压力，促使物料前进而且可以使物料充分混合并且加快物料的融化速度。

它是借助螺杆转动时的机械力学作用、机械能量的粘滞耗散以及筒壁外的湿热调质过程使物料发生物理、化学、生化变化的一种高效体积机械设备。

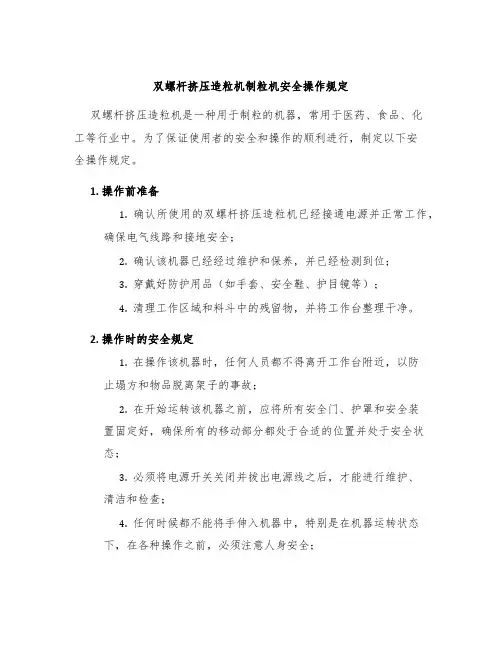

双螺杆挤压造粒机制粒机安全操作规定双螺杆挤压造粒机是一种用于制粒的机器，常用于医药、食品、化工等行业中。

为了保证使用者的安全和操作的顺利进行，制定以下安全操作规定。

1. 操作前准备1.确认所使用的双螺杆挤压造粒机已经接通电源并正常工作，确保电气线路和接地安全；2.确认该机器已经经过维护和保养，并已经检测到位；3.穿戴好防护用品（如手套、安全鞋、护目镜等）；4.清理工作区域和料斗中的残留物，并将工作台整理干净。

2. 操作时的安全规定1.在操作该机器时，任何人员都不得离开工作台附近，以防止塌方和物品脱离架子的事故；2.在开始运转该机器之前，应将所有安全门、护罩和安全装置固定好，确保所有的移动部分都处于合适的位置并处于安全状态；3.必须将电源开关关闭并拔出电源线之后，才能进行维护、清洁和检查；4.任何时候都不能将手伸入机器中，特别是在机器运转状态下，在各种操作之前，必须注意人身安全；5.如果机器出现任何故障或异常行为，应立即关闭电源，通知维修人员进行维修和检查；6.禁止使用未经授权的零配件以及使用不当的工具；7.任何机器部件的维护、检修必须在该机器停机状态下进行，保证维修和检查的安全性；8.确保已经充分理解并遵循所有的用户手册中的相关安全规定。

3. 操作后规定1.关闭电源，拔出电源线；2.清除残留物并彻底清洁机器表面；3.将所有的移动部分调整到安全状态；4.换下工作服、护具等防护设备。

以上是对双螺杆挤压造粒机的安全操作规定，任何人员在使用该机器时必须遵守以上的规定。

仅有严格遵守安全规定并保持机器定期维护，才能够让机器的使用更加安全、稳定。

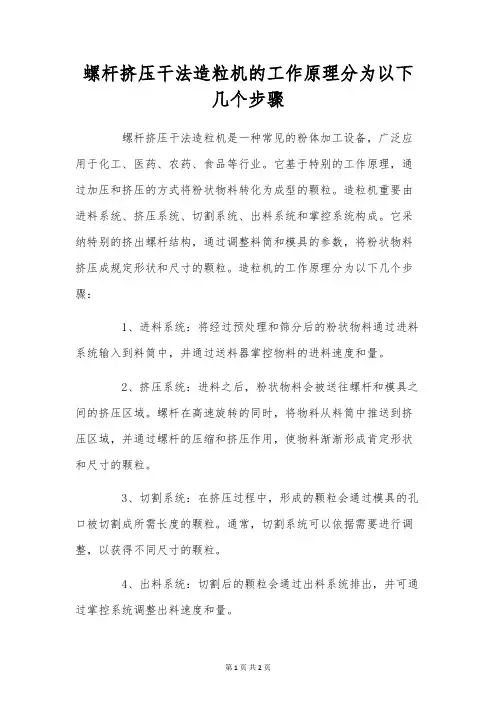

螺杆挤压干法造粒机的工作原理分为以下几个步骤螺杆挤压干法造粒机是一种常见的粉体加工设备，广泛应用于化工、医药、农药、食品等行业。

它基于特别的工作原理，通过加压和挤压的方式将粉状物料转化为成型的颗粒。

造粒机重要由进料系统、挤压系统、切割系统、出料系统和掌控系统构成。

它采纳特别的挤出螺杆结构，通过调整料筒和模具的参数，将粉状物料挤压成规定形状和尺寸的颗粒。

造粒机的工作原理分为以下几个步骤：1、进料系统：将经过预处理和筛分后的粉状物料通过进料系统输入到料筒中，并通过送料器掌控物料的进料速度和量。

2、挤压系统：进料之后，粉状物料会被送往螺杆和模具之间的挤压区域。

螺杆在高速旋转的同时，将物料从料筒中推送到挤压区域，并通过螺杆的压缩和挤压作用，使物料渐渐形成肯定形状和尺寸的颗粒。

3、切割系统：在挤压过程中，形成的颗粒会通过模具的孔口被切割成所需长度的颗粒。

通常，切割系统可以依据需要进行调整，以获得不同尺寸的颗粒。

4、出料系统：切割后的颗粒会通过出料系统排出，并可通过掌控系统调整出料速度和量。

螺杆挤压干法造粒机具有以下优势：1、过程简单：相比于湿法造粒，造粒机不需要加入液体或粘合剂，工艺更加简单，操作更加便利。

2、成本节省：使用挤压干法造粒机可以将废料或副产品进行再利用，降低生产成本。

3、产品均匀度高：挤压过程中，物料受到均匀的挤压力，颗粒的尺寸和形状均匀一致。

4、生产效率高：由于螺杆的高速旋转，挤压干法造粒机的产能较高。

螺杆挤压干法造粒机广泛应用于化工、医药、农药、食品等行业。

它常被用于制造颗粒、颗粒填料和颗粒控释等产品。

同时，通过调整挤压参数、模具和切割系统，可以获得不同尺寸和形状的颗粒，充足不同客户的需求。

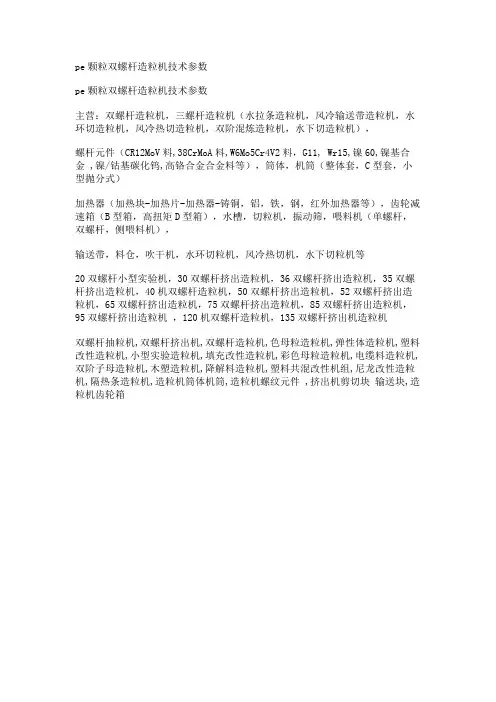

pe颗粒双螺杆造粒机技术参数
pe颗粒双螺杆造粒机技术参数
主营：双螺杆造粒机，三螺杆造粒机（水拉条造粒机，风冷输送带造粒机，水环切造粒机，风冷热切造粒机，双阶混炼造粒机，水下切造粒机），
螺杆元件（CR12MoV料,38CrMoA料,W6Mo5Cr4V2料，G11, Wr15,镍60,镍基合金 ,镍/钴基碳化钨,高铬合金合金料等），筒体，机筒（整体套，C型套，小型抛分式）
加热器（加热块-加热片-加热器-铸铜，铝，铁，钢，红外加热器等），齿轮减速箱（B型箱，高扭矩D型箱），水槽，切粒机，振动筛，喂料机（单螺杆，双螺杆，侧喂料机），
输送带，料仓，吹干机，水环切粒机，风冷热切机，水下切粒机等
20双螺杆小型实验机，30双螺杆挤出造粒机，36双螺杆挤出造粒机，35双螺杆挤出造粒机，40机双螺杆造粒机，50双螺杆挤出造粒机，52双螺杆挤出造粒机，65双螺杆挤出造粒机，75双螺杆挤出造粒机，85双螺杆挤出造粒机，95双螺杆挤出造粒机，120机双螺杆造粒机，135双螺杆挤出机造粒机
双螺杆抽粒机,双螺杆挤出机,双螺杆造粒机,色母粒造粒机,弹性体造粒机,塑料改性造粒机,小型实验造粒机,填充改性造粒机,彩色母粒造粒机,电缆料造粒机,双阶子母造粒机,木塑造粒机,降解料造粒机,塑料共混改性机组,尼龙改性造粒机,隔热条造粒机,造粒机筒体机筒,造粒机螺纹元件 ,挤出机剪切块输送块,造粒机齿轮箱。

PVC双螺杆挤出造粒机：产品特点: 产品功能分离, 操作灵活。

上阶挤出机为高速运转的双螺杆挤出机，强制输送、高效塑化混炼与剪切分散，无机头背压回流，避免了高剪切过热。

下阶挤出机为低速运转的较大直径的单螺杆挤出机，单独温控，低速运转剪切力小、螺杆内部冷却避免已塑化物料分解，单螺杆挤出保证建立压力，稳定挤出。

应用范围：热敏性聚合物加工，大容量排气脱挥处理。

典型物料：PVC电缆料、PVC透明料、PVC输血管料、低烟低卤或低烟无卤电缆料、各种PE交联料及橡胶脱水后处理作业。

产品性能：l 上阶双螺杆挤出机1. 喂料系统单螺杆或双螺杆喂料，不锈钢料斗, 日本进口变频器。

2. 驱动系统Z4Eurotherm调速器，也可根据用户要求采用交流变频调速电机。

直流电机，配备最先进英国进口3. 联轴器：直联传动有助于提高功率传递系数4. 传动系统：硬齿面齿轮传动，传动与减速合为一体，进口SKF轴承，进口油封，齿轮强制润滑。

5. 挤压系统：螺杆长径比28-56，螺杆最高转速500rpm，螺杆元件材质为优质合金钢W6Mo5Cr4V2，热处理后表面硬度HRC58-60，机筒衬套材质为α101，表面硬度HRC60-64，螺纹元件与芯轴采用最先进的渐开线花键连接。

6. 温控系统根据需要铸铜和铸铝加热器分布在筒体不同位置，全不锈钢软水冷却系统，进口电磁阀。

7. 真空系统：根据工艺开设排气和真空口，真空度可达-0.04-0.08Mpa,全不锈钢制作。

8. 机架系统：型钢焊接整体式机架,用户安装方便。

不锈钢外罩。

l 下阶单螺杆挤出机1. 驱动系统交流电机，变频调速2. 联轴器电机直联传动有助于提高功率传递系数3. 减速系统硬齿面齿轮传动，进口轴承，进口油封，齿轮强制润滑4. 挤压系统螺杆长径比8－12，螺杆、机筒材料为优质氮化钢38CrMoAIA，氮化处理，氮化层厚度0.5-0.7mm，脆性一级，表面硬度HV950-1050。

螺杆芯部通水冷却。

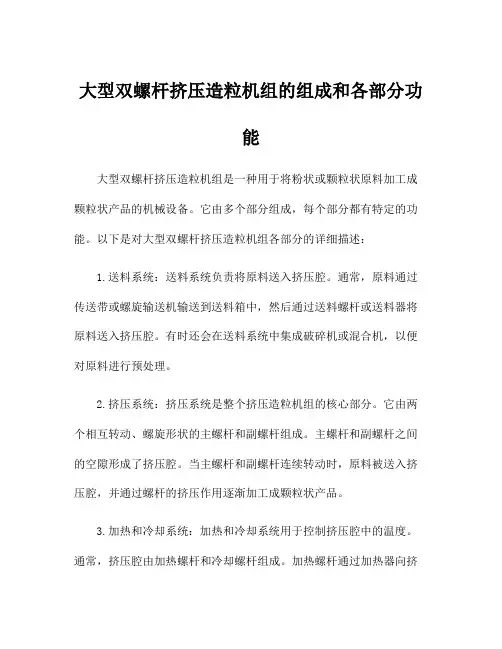

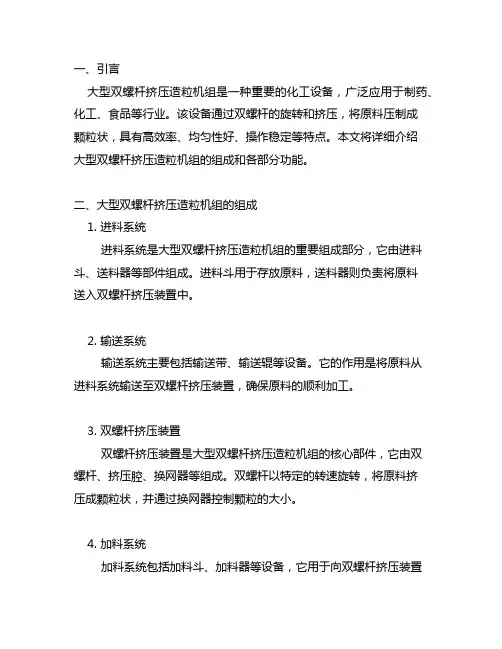

大型双螺杆挤压造粒机组的组成和各部分功能大型双螺杆挤压造粒机组是一种用于将粉状或颗粒状原料加工成颗粒状产品的机械设备。

它由多个部分组成，每个部分都有特定的功能。

以下是对大型双螺杆挤压造粒机组各部分的详细描述：1.送料系统：送料系统负责将原料送入挤压腔。

通常，原料通过传送带或螺旋输送机输送到送料箱中，然后通过送料螺杆或送料器将原料送入挤压腔。

有时还会在送料系统中集成破碎机或混合机，以便对原料进行预处理。

2.挤压系统：挤压系统是整个挤压造粒机组的核心部分。

它由两个相互转动、螺旋形状的主螺杆和副螺杆组成。

主螺杆和副螺杆之间的空隙形成了挤压腔。

当主螺杆和副螺杆连续转动时，原料被送入挤压腔，并通过螺杆的挤压作用逐渐加工成颗粒状产品。

3.加热和冷却系统：加热和冷却系统用于控制挤压腔中的温度。

通常，挤压腔由加热螺杆和冷却螺杆组成。

加热螺杆通过加热器向挤压腔传送热能，使原料在挤压过程中保持适宜的温度范围。

冷却螺杆通过冷却水循环来降低挤出后的产品温度，并加快产品硬化。

4.切割系统：切割系统负责将挤出的连续颗粒状产品切割成所需长度的颗粒。

通常，切割系统由旋转刀盘和切割刀组成。

挤出的产品通过输送装置传送到切割区域，在切割刀的作用下，连续颗粒被切割成所需长度的颗粒。

5.输送和收集系统：输送和收集系统用于收集和输送切割后的颗粒状产品。

通常，切割后的颗粒通过输送带或气流输送到收集箱中。

在收集箱中，颗粒可以通过出料口直接被收集，并通过输送系统运送到后续的包装或储存环节。

6.控制系统：控制系统用于控制整个挤压造粒机组的运行。

它通常包括电气控制柜、触摸屏、传感器和运行程序。

通过控制系统，操作员可以对送料、挤压、加热、冷却、切割和输送等各个部分进行自动化控制和监控。

以上是大型双螺杆挤压造粒机组的组成和各部分功能的详细描述。

这些部分紧密配合，通过协同作业，完成将原料加工成颗粒状产品的整个过程。

大型双螺杆挤压造粒机组在化工、制药、食品等行业具有广泛的应用，并为这些行业的生产提供了高效、稳定的解决方案。

作者简介：王立凯（1983-），男，本科，工程师，主要从事设备管理工作。

收稿日期：2023-06-06螺杆挤压造粒机是利用压力使固体物料进行团聚的干法造粒过程。

该设备通过混炼、挤压、造粒等过程将聚合物原料制成粒料，有效地实现了产品使用性能的改进与提高，更方便后续的计量、运输等操作[1]。

作为连续混炼设备双螺杆挤出机主要用于塑料改性，它是随着塑料工业的发展而发展起来的[2]。

挤压造粒机由挤压系统、传动系统和加热冷却系统组成。

挤压系统包括螺杆、机筒、料斗、机头、和模具。

螺杆是挤塑机的最主要部件,它直接关系到挤塑机的应用范围和生产率,由高强度耐腐蚀的合金钢制成。

螺杆挤出机是塑料成形和共混改性方面的核心装备。

在实际共混改性生产过程中，挤出机的螺杆都处在恶劣的高压高温环境，并且承受着巨大的摩擦力与剪切力。

由于特殊的工作环境，挤出机螺杆并不是常见的金属与金属之间的摩擦，而是金属与高分子聚合物，因此螺杆表面的磨损情况经常比较严重。

螺杆的磨损使其与料筒的间距增加，影响了螺杆对物料的压缩与剪切，从而将导致产品质量的下降。

另一方面，频繁更换磨损失效的螺杆既增加了成本，又耽误了生产计划，造成生产效率降低。

因此对于磨损的螺杆通常进行修复而非更换，来降低成本，提高生产效率。

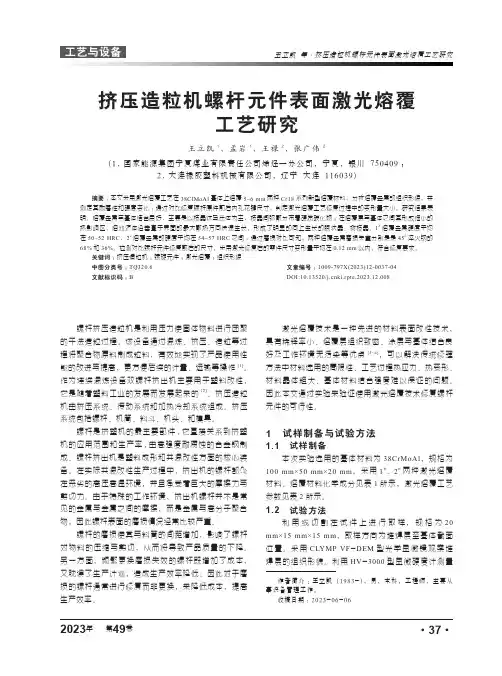

挤压造粒机螺杆元件表面激光熔覆工艺研究王立凯1，孟岩1，王禄2，张广伟2(1.国家能源集团宁夏煤业有限责任公司烯烃一分公司，宁夏，银川 750409；2.大连橡胶塑料机械有限公司，辽宁 大连 116039)摘要：本文采用激光熔覆工艺在38ClMoAl 基体上熔覆5~6 mm 两种Cr18系列新型熔覆材料，分析熔覆金属的组织形貌，并测定其耐磨性和硬度变化；通过对比修复螺杆原件前后内孔花键尺寸，判定激光熔覆工艺修复过程中的变形量大小。

研究结果表明，熔覆金属与基体结合良好，主要是以枝晶状马氏体为主，枝晶间弥散分布着硬质碳化物；在熔覆层与基体之间其形成细小的热影响区，熔池液体沿垂直于界面的最大散热方向快速生长，形成了明显的向上生长的胞状晶、树枝晶。
