机械原理平压印刷机课程设计

  • 格式：pdf
  • 大小：669.34 KB
  • 文档页数：20

下载文档原格式

  / 20

合集下载

平压印刷机-机械原理课程设计

平压印刷机-机械原理课程设计

湖南工业大学课程设计资料袋机械工程学院（系、部）2009 ~ 2010 学年第 2 学期课程名称机械原理课程设计指导教师职称学生姓名专业班级学号题目平压印刷机成绩起止日期2010 年7 月 2 日～2010 年7 月10 日目录清单湖南工业大学课程设计任务书2009 — 2010 学年第 2 学期机械工程学院（系、部）机械设计专业081 班级课程名称：机械原理课程设计设计题目：平压印刷机完成期限：自2010 年7 月 2 日至2010 年7月10 共1周内容及任务一、设计的主要技术参数二、设计任务进行平压印刷机的运动方案和传动系统设计确定平压印刷机的原理的和运动形式，绘制工作循环图；设计几种运动方案并进行分析、比较和选择；对选定运动方案进行运动分析与综合，并绘制机构运动简图；进行机械动力性能分析与综合；三、设计工作量编写说明书一份及机构图一张。

进度安排起止日期工作内容主要参考资料指导教师（签字）：2010 年月日系（教研室）主任（签字）：年月日机械原理课程设计设计说明书平压印刷机起止日期：2010 年7 月 2 日至2010 年7 月10 日学生姓名班级学号成绩指导教师(签字)机械工程学院（部）2010年07月10 日机械原理课程设计平压印刷机姓名:学号：指导老师：时间：2010年7月目录一、平压印刷机的功能及设计要求 (3)二、工艺动作分解 (4)三、运动机构的选择与比较 (5)四、设计方案一 (6)五、设计方案二（主方案） (7)六、动力传动分析 (11)七、动力系统参数 (12)八、运动循环图 (12)九、方案评价 (13)十、参考资料 (13)平压印刷机一：平压印刷机的功能及设计要求1.功能1）平压印刷机是一种简易印刷机，适用于印刷八开以下的印刷品。

2）工作原理：将油墨刷在固定的平面铅字版上，然后将装了白纸的平面印头紧密接触而完成一次印刷。

其工作过程犹如盖图章，平压印刷机中的“图章”是不动的，纸张贴近时完成印刷。

平压印刷机

平压印刷机

机械原理课程设计说明书设计题目：平压印刷机一．平压印刷机的运动循环图二．平压印刷机的设计方案三．原动机的选择四．传动机构的选择五．平压印刷机的运动流程图六．总结一.平压印刷机1.平压印刷机的工作原理及工艺动作过程平压印刷机是一种简易印刷机，适合于印刷各种八开以下的印刷品。

它的工作原理：将油墨刷在固定的平面铅字版上，然后将装夹了白纸的平板印头紧密接触而完成一次印刷。

其工作过程犹如盖图章，平压印刷机中的“图章”是不动的，纸张贴近时完成印刷。

平压印刷机需实现三个动作：装有白纸的印头往复摆动，油辊在固定铅字版上上下滚动，油盘转动使油辊上油墨均匀。

2.原始数据及设计要求1）实现印头、油辊、油盘运动的机构由一个电动机带动，通过传动系统使其具有1600～1800次∕h印刷能力。

2）电动机的功率N=0.75k w、转速n电=910r∕min,电动机可放在机架的左侧或底部.3）印头摆角为70°,印头返回行程和工作行程的平均速度之比K=1.118.4）油辊摆杆自垂直位置运动至铅字版下端的摆角为110°.5）油盘直径为400mm,油辊的起始位置就在油盘的边缘. 6）要求机构的传动性能良好,结构紧凑,易于制造.二．平压印刷机的运动循环图机器的各个工艺动作是相互独立的,它们各自实现自己的子功能。

但为了实现机器的总功能,这些各自独立的动作又必须相互配合、相互协调以确保时间和空间上的同步。

用来描述各个执行机构之间运动协调配合关系的图就是机械的运动循环图。

机械的运动循环图常用的表示方法有三种，分别是：直线式、同心圆式和直角坐标式。

下面用直角坐标式来表示平压印刷机的运动循环图平压印刷机的功能、工艺动作及机构框架图总功能印名片、请帖、发票等根据对上面的总功能及其子功能的分析和平压印刷机的设计要求，我们由此设计了下面的三个不同方案。

三﹒平压印刷机的设计方案方案1方案1中，印头机构采用了一个摆动从动件凸轮机构，同时通过一个连杆来带动油辊机构的转动，从而完成要求的执行动作。

平压印刷机课程设计说明书

平压印刷机课程设计说明书

课程设计说明书2011年11_月21日目录一、 ....................................... 工作原理及工艺动作过程...........................二、 ....................................... 原始数据及设计要求与任务.........................三、 ................................ 功能分解四、 ................................... 绘制机械循环图 ...................................五、 ....................................... 机构选型及传动方案设计........................... 六、传动系统及计算七、运动分析.........................八、课程设计的感受.....................九、参考资料.........................工作原理及工艺动作过程平压印刷机是一种简易印刷机，适用于印刷八幵以下的印刷品。

它的工作原理: 平压印刷机工作时平面铅字版固定在垂直位置，平板印头绕其固定轴心摆动，当摆动到垂直位置时，与版面接触进行压印，等压印头倾斜位置时，取出印纸并放入待印的纸张，同时，铅字版在着墨。

平压印刷机需要实现三个动作：装有白纸的平面印头往复摆动，油辊在固定铅字版上上下滚动，油盘转动使油辊上油墨均匀原始数据及设计要求与任务1设计数据与要求图11、实现印头、油辊、油盘运动的机构由一个电动机带动，通过传动系统使其具1600-1800次/h印刷能力。

2、电动机功率N=0.75kW、转速n电=910r/min ,电动机可放在机架的左侧或底部。

3、印头摆角为700，印头返回行程和工作行程的平均速度之比K=1.118。

平台印刷机——机械原理课程设计

平台印刷机——机械原理课程设计

机械原理课程设计设计题目平台印刷机主传动机构运动简图设计学院专业机械设计制造及其自动化指导老师班级学号设计者CONTENTS一、设计任务 (3)二、机械运动方案的选择及其论证 (3)1．平台印刷机主要机构及功能 (3)（1）主要机构： (3)(2)各机构功能： (4)2．各机构形态学矩阵 (4)3．设计思路概述 (4)三、原始数据 (5)1．平台印刷机设计数据： (5)2．其它数据： (5)四、设计方法说明及计算公式 (6)1．曲柄滑块机构综合分析： (6)(1)机构的运动几何关系： (6)(2) 参数选择： (7)2．双曲柄机构的运动分析： (8)(1)曲柄滑块位移计算Ψ： (8)(2)由Ψ1求Ψ3： (8)3．曲柄滑块机构的位置分析： (10)4．函数平方逼近法设计双曲柄机构： (11)5．凸轮机构的设计: (13)(1) 凸轮机构从动件运动规律的确定 (14)(2) 绘制补偿凸轮轮廓 (14)五、子程序名称： (15)六、编程框图及主程序 (15)七、结果分析 (17)八、心得感悟 (17)九、参考资料 (18)十．附录程序清单及运行结果 (18)1.程序部分 (18)(1)C语言程序 (18)(2)程序清单二（全局变量应用——参考样板——2010.7.8） (21)（3）VC屏幕截图 (23)2、结果记录及处理 (28)（1）写入CC.txt的数据 (28)（2）EXCEL表格及图表 (31)一、设计任务工作原理：平台印刷机的工作过程由输纸，着墨，压印和收纸四部分组成，主运动是压印，由卷有空白纸张的滚筒与镶着铅字的版台之间纯滚动来完成。

滚筒与版台表面之间的滑动会造成字迹模糊，是不允许的。

因此，对运动的主要要求是：其一，版台的移动速度严格等于滚筒表面的圆周速度；其二，为了提高生产率，要求版台的运动有急回特性。

有一台电动机驱动。

需设计满足上述两个要求的传动机构。

执行件的运动为滚筒连续转动和版台往返移动。

平压印刷机

平压印刷机

《机械原理》课程设计任务书学生姓名：专业班级：指导教师：陈晓岑工作单位：机电工程学院一、设计题目：平压印刷机平压印刷机是一种简易印刷机，适合于印刷各种八开以下的印刷品。

其工作原理：将油墨刷在固定的片面铅字版上，然后将装夹了白纸的平板印头紧密接触而完成一次印刷。

其工作过程犹如盖图章，平压印刷机中的“图章”是不动的，纸张贴近时完成印刷。

平头印刷机需要实现三个动作：装有白纸的印头往复摆动，油辊在固定铅字版上上下滚动，油盘转动使油辊上油墨均匀。

二、原始数据1）实现印头、油辊、油盘运动的机构由一个电动机带动，通过传动系统是其具有1600~1800次/h印刷能力；2）电动机转速分别可取960r/min和1440/min两种，可放置在机架的左侧或底部。

3）印头摆角为70°，印头返回行程和工作行程的平均速度之比k=1.118；4）油辊自垂直位置运动至铅字版下端的摆角为100°；5）油盘直径为400mm，油辊的起始位置就在油盘边缘。

三、设计任务及要求1. 要求设计实现该打印机功能的送料机构、夹紧机构、打印机构和产品输出机构。

一般应包括凸轮机构、平面连杆机构以及齿轮机构等常用机构。

至少设计出三种能实现机运动形式要求的机构，绘制所选机构的机构示意图（绘制在说明书上），比较其优缺点，并最终选出一个自己认为最合适的机构进行机构综合设计，绘制出其机构运动简图。

2. 设计传动系统并确定其传动比分配（皮带传动传动比i ≈ 2 ，每级齿轮传动传动比i ≤ 7.5 ）。

3. 在图纸上画出半自动钻床的传动系统方案图和工作循环图。

4. 在图纸上画凸轮机构设计图（包括位移曲线、凸轮廓线和从动件的初始位置）；要求确定运动规律，选择基圆半径，校核最大压力角与最小曲率半径，确定凸轮廓线。

5. 设计计算其中一对齿轮机构。

6. 以上所要求绘制的图形均绘制在一张一号图纸上。

7. 编写设计计算说明书一份。

四、设计提示1. 从结构简化考虑将送料—夹紧机构合为一体，可以采用凸轮机构或有一定间歇运动的连杆机构。

平压印刷机

平压印刷机
2.油辊上下滚动（近似 直线轨迹）
3.油盘转动（间歇转动）
三、原始数据及设计要求
1.实现印头、油辊、油盘运动 的机构由一个电动机带动，通 过传动系统使其具有1600-1800 次/h印刷能力。
2.电动机型号为Y90S-6，功率 N=0.75kW、转速n电=910r/min， 电动机可放在机架的右侧或底 部。
5）拟定运动循环图，保证执行机构的运动协调不 干涉
6）确定运动学尺寸并进行运动分析动力分析 7）绘制运动简图，标注必要的运动学尺寸 8）编写设计说明书，准备答辩
一、设计题目 平压印刷机运动方案和主要机构设计
视频
视频
二、工作原理及工艺动作过程
本机构实现三个动作：
1.印头往复摆动（具有 急回特性）
严格把控质量关，让生产更加有保障 。2020 年12月 下午7时 18分20 .12.121 9:18De cember 12, 2020
作业标准记得牢，驾轻就熟除烦恼。2 020年1 2月12 日星期 六7时18 分53秒 19:18:5 312 December 2020
好的事情马上就会到来，一切都是最 好的安 排。下 午7时18 分53秒 下午7 时18分1 9:18:53 20.12.1 2
人生得意须尽欢，莫使金樽空对月。1 9:18:53 19:18:5 319:18 12/12/2 020 7:18:53 PM
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20. 12.1219 :18:531 9:18De c-2012-Dec-20
加强交通建设管理，确保工程建设质 量。19: 18:5319 :18:531 9:18Sa turday, December 12, 2020
通过课程设计，可以进一步巩固、掌握并初步运用机械 原理的知识和理论，更为重要的是培养开发和创新机械的能 力。

平压印刷机课程设计

设备稳定运行。
自动化流程控制
利用PLC编程实现自动化生产流程 ，如自动上纸、自动合压、自动计 数等，提高生产效率。
故障诊断与处理
PLC可实时监测设备运行状态，对 故障进行自动诊断和处理，降低维 护成本。
工业机器人在上下料过程中的实现
自动化上下料
工业机器人可代替人工完 成上下料工作，减轻工人 劳动强度，提高生产效率 。
平压印刷机广泛应用于包装、印刷、 出版等领域，是印刷行业的重要设备 之一。
平压印刷机工作原理
平压印刷机采用平面版材，通过压力 作用将版材上的油墨转移到承印物上 ，实现图文信息的复制。
课程目标与要求
课程目标
通过本课程的学习，使学生掌握平压 印刷机的基本结构、工作原理、操作 技能和维护保养等方面的知识，具备 独立操作平压印刷机和解决常见问题 的能力。
液压传动系统组成
由液压泵、液压马达、液压缸、液压阀、油管和油箱等组成 。
液压传动原理
利用液体的压力能来传递动力和进行控制的一种传动方式。 液压泵将机பைடு நூலகம்能转换为液体的压力能，通过油管和液压阀将 压力能传递到液压马达或液压缸，再转换为机械能输出。
液压泵、马达和阀的选型
01
02
03
液压泵的选型
根据系统工作压力、流量 和转速等要求，选择合适 的液压泵类型和规格。
实物模型制作
部分学生制作了平压印刷机的实物模型，展示了他们对课程内容的 深入理解和实践能力。
课程评价
学生们对课程进行了全面的评价，包括教学内容、教学方法、教师表 现等方面，为课程的持续改进提供了宝贵意见。
对未来平压印刷机技术发展的思考
智能化发展
随着人工智能和机器学习技术的不断进步，平压印刷机的 智能化程度将不断提高，实现自动化生产、智能故障诊断 等。

机械原理课程设计

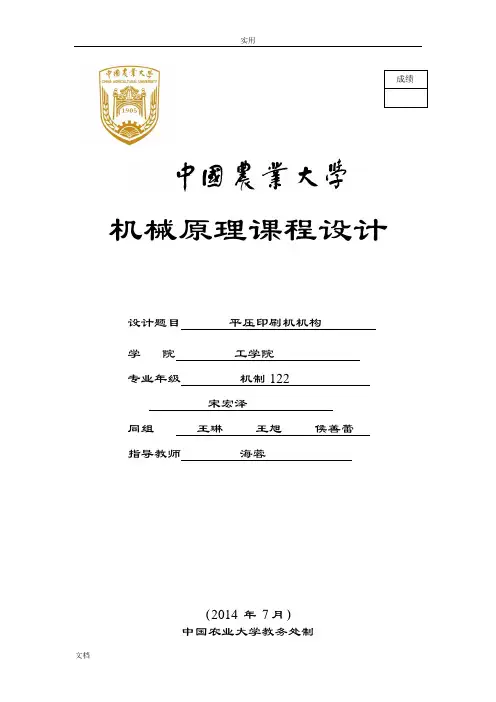

成绩机械原理课程设计设计题目平压印刷机机构学院工学院专业年级机制122宋宏泽同组王琳王旭侯善蕾指导教师海蓉（2014 年7月）中国农业大学教务处制本科生课程设计任务书2013 —2014 学年夏季学期工学院机械设计制造及其自动化专业课程设计名称：机械原理课程设计设计题目：平压印刷机机构设计完成期限：自2014 年6 月30 日至2014 年7 月9 日共1.5 周设计依据、要求及主要容（可另加附页）：一、设计参数由于是自拟题目，故设计参数需要根据背景调查，结合设计考虑，进行自行拟定。

二、设计任务1、绘制整机工作的运动循环图2、设计减速系统3、设计执行机构三、要求1、设计报告正文中必须包含机构的尺寸设计和参数设计必要的图示说明、解析式推导过程编制程序的流程框图解析式与程序中的符号对照表源程序清单打印结果（含量纲的数表、图形）2、设计报告格式要求word文档打印设计报告（用语规，标点符号正确，无错别字）C语言程序（或其它）进行运动分析与受力分析excel（或其它）打印数表与曲线cad、flash/PPT（或其它）绘制机构运动简图Inventor（或其它）表现三维效果——选做3、课程设计报告装订顺序统一格式封皮统一格式任务书统一格式目录统一格式正文设计总结（心得体会、建议等——言简意赅）统一格式参考文献四、参考文献参阅《机械原理辅助教材》中所列参考文献五、设计进度建议第1周：周一：讲课，布置设计题目，课程设计实习周二：实验室看模型，查阅资料，绘制运动循环图，拟定运动方案，绘制机构运动简图周三~周四：方案设计草图机构设计和分析，推导解析式，编制程序周五：数学模型，编制程序，上机调试，设计报告定稿周六~周日：确定参数第2周：周一~周二：交设计报告，答辩指导教师（签字）：系主任（签字）：批准日期：年月日课程设计目录一、机器简介························································1-1 设计机器功能原理及运动分解1-2 设计参数1-3 设计任务二．机构工作运行示意图··············································三、机构运动循环图··················································绘制机器所有动作的运动循环图四、设计减速系统····················································4-1计算传动比4-2减速器选用4-3分配各级减速比4-4设计齿轮传动4-5减速系统与油盘机构主动齿轮的传动设计4-6减速系统与印头油辊机构的传动设计五、设计执行机构—··················································5-1 印头油辊机构5-2 油盘间歇转动机构5-3油盘参数设计六、设计总结························································七、参考文献························································八．附录····························································一、机器简介（一）、设计机器功能简介及运动分解平压印刷机是一种简易印刷机它的工作原理：将油墨刷在固定的平面铅字版上，然后将装了白纸的平面印头紧密接触而完成一次印刷。

平压印刷机课程设计机械原理


方案一最终设计简图
机构简单 易于 制造 运转速度不平 稳，不利于涂 墨均匀 印头、油辊需 分别控制，传 动性能差

方案二
由凸轮带动印 头运动 推程和回程角 度分别为190o、 170o, 满足 k=1.118 印头始终贴近 凸轮运动

油辊运动尺寸设计
通过一个连杆 控制油辊运动 用余弦定理计 算出铰接连点 位置

曲柄滑块机构的尺寸计算
极位夹角为10o 取偏心距e=64mm 确定C1、C2位置

主方案机构简图
传动平稳 机构简单 使用寿命长 尺寸小、重量 轻

各方案各机构速度曲线
主方案动力传递分析
马达转速是曲柄的 32倍 经过一对直径比是 8.03的带轮来降低 1/8.03倍速度，用 一对分度圆直径比、 是4的齿轮来降低 1/4倍速度，得到 满足要求的曲柄转 速
平压印刷机
动作分解及设计要求
本机构实现三 个动作： 1.印头往复摆动 2.油辊上下滚动 3.油盘转动

由一个电动机带动 1600-1800/h印刷能力 电动机 P=0.75kw,n=910r/min 印头摆角70o k=1.118 油辊摆角110o,初始位置为 竖直,且在油盘边缘

A1B12 =570.82+X2-2*X*570.8*cos162o A2B22=670.032+X2-2*X*670.03*cos88o A1B1=A2B2

油盘运动
通过主动凸轮 的运动来带动 油盘的转动 从动转盘通过 一个齿轮与转 盘连接

方案二最终设计简图
机构紧凑 凸轮传动效率差 加工不便 容易磨损

主方案设计思路

机械原理课程设计之平压印刷机

T 28Ar 12 f油辐油盘固定印刷板印头、固定印刷板油觀油盘设计要求:JFII 任、109 =7 ®5債J印刷各种8开以下的印刷品有白纸的印头往复摆动，摆角70度，行程速比为1,118,油车昆在固定铅字版上上下滚动油棍摆杆自垂直位置运动至铅字版下端的摆J 油盘转动使油车昆上油墨均匀由行程速比1.118,得到曲柄极位角为10度，较难做到较小的极位夹角, 且需要用齿轮机构啮合变速体积大,质量人凸轮机构 结构简单,结构简单 制作精度底，运 动精度高，可以 承受较大压力 装配容易 TOJ优点缺点效率较低 占用空间人适合低速运动导彳■油辗的机构选择运动精确，瘾头机构效率底【程是匚作,充分利用了机构,提髙了机械效率为保证两转动的配合，制造较复杂,尺寸大机构效率底凸轮机构的转角要小于90度，故还需一个齿轮传动机构变换角度机构效率底机构较小导杆机构转角要小于90度，故还需个齿轮传动机构变换角度机构效率底根子滾过耍盘附近的时候才册耍墨盘涂抹，如呆冬盘持续转动，相当与浪费了大量的能量，并且造成磨损消耗影响县盘的使用以下为本组设计的三种方案的机构简图：四杆机构导■机构凸轮机构TV宙本组组员分别傩介鉛四杆机构简图◎图纸1导杆机木0303089. 727凸轮机构简图60149. 45490209.181120268. 908150328. 635180388. 362图纸1在印刷范围内，车昆子涂抹只涂 ,辐子的半径为66MM8开印刷品，大小为420 X 297MM,故印头摇杆大于300MM机构，油车昆的摆动米用了与印头摆动连 动的四杆机构，油盘的转动采用了槽轮 机构、 在四杆机构简图中可以看到我们设计 歯第二 个i 车 杆 旱“车 接 与第一个 四杆机 构霜和奋辰务裔工三徹戒潍筵 计的原因是尝试在正方向上作图，无法 找到合适的解，于是通过此简单方法解 决了此矛盾，综上所述,印头的摆动最后选择了四杆 111机桂。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-4-
机械原理课程设计
图 2-2
3.平压印刷机的功能分析与设计过程
3.1 平压印刷机的功能分析
由上述分析可知知：
平压印刷机功能分解
将油墨定量输送至墨盘 墨盘做间歇运动使墨辊均匀的得到供墨
墨辊上下运动完成刷墨和醺墨 放有白纸的压印板与铜锌板压合 短暂停歇时取出成品完成一次印刷 图 3-1 平压印刷机的功能分析图
5）油盘直径为 300mm，油辊的起始位置就在油盘的边缘； 6）要求机构的传动性能良好，结构紧凑，易于制造； 二、设计工作量
要求：对设计任务课题进行工作原理和工艺动作分解，根据工艺动作和协调要求拟定运 动循环图，进行执行机构选型，构思该机械运动方案，并进行的选择和评定，确定机械运 动的总体方案，根据任务书中的技术参数，确定该机械传动系统的速比和变速机构，作出
较难做到较小的极位夹
导杆机构
机构较小
角,且需要用齿轮机构啮
合变速体积大,质量大
-6-
机械原理课程设计
下表 4-2 是油辊可能用到的机构：
油辊的摆动
优点
缺点
四杆机构 导杆机构 凸轮机构
结构简单,制造容易,运 为保证两转动的配合,制
动精度高,可以承受较大 造较复杂,尺寸大
压力,装配容易,应用于 机构效率低。
3 ）印 头的摆角 为 70°， 印头的返回 行程和 工作行程 的平 均速度之 比 K=1.118；
3）油辊摆杆自垂直位置运动到铅字版下端的摆角为 110°； 5）油盘直径为 400mm，油辊的起始位置就在油盘的边缘； 6）要求机构的传动性能良好，结构紧凑，易于制造；
2. 工作原理和工艺动作分解
2.1 工作原理和工艺动作分解
- 14 -
机械原理课程设计
9.动力系统参数及工作流程图
9.1 动力系统参数
带轮 1 带轮 2 主动轴 1 轴2 轴3 轴4 齿轮 B 齿轮 A 齿轮 E 齿轮 F 圆锥齿轮 C 圆锥齿轮 D
湖南工业大学
课程设计
资料袋
机械工程
学院（系、部） 第 二 学年第 二 学期
课程名称 机械原理课程设计 指导教师 邹培海 职称 教授
学生姓名 吕超 专业班级 机械 1010 学号 10405701011
题目
平压印刷机设计
成绩
起止日期 2012 年 6 月 8 日～ 2012 年 6 月 15 日
目录清单
○1
AD22=X2+AC22-2*X*AC2*cos79°
○2
BD1=AD2
○3
联立○1 ○2 ○3 方程即可解得 X 的值（这里不做详细的计算），即可以确定
BD1 和 AD2。同理可以解出油辊的上的 X1 的值和连杆的长度，这样就确定了 印头和油辊以及两连杆的尺寸。
- 12 -
机械原理课程设计
6.2 曲柄滑块机构的尺寸计算
（1）根据要求及其工作原理可知，带有白纸的印头的压板绕一固定点来回 摆动，因为其一个极点位置在竖直位置，极位夹角的值为 70°，8 开以下的印制 品取印刷长度为 440mm 就能满足其印刷要求，因此印头的行程应该为 S=440mm， 其简图和位移线图如图 2-1 所示：
图 2-1 （2）根据要求及工作原理可知，油辊绕一固定点上下滚动从而实现其在印 刷板上下滚动，因为其一个极点位置在竖直位置，其极位夹角值为 110°，而由 要求得出的油辊的摆杆的长度大约为 550mm，因此油辊的行程应该为 S=738mm， 其简图和位移线图如图 2-2 所示：
指 导 教 师 ： 邹培海 系 （ 教 研 室 ） 主 任 ： 王菊槐
2012 年 6 月 15 日 20012 年 6 月 15 日
-2-
机械原理课程设计
1.设计题目：平压印刷机机构设计
1.1 设计原理：
平压印刷机是一种简易的印刷机，适合于印刷各种 8 开以下的印刷平。它的 工作原理：将油墨刷在固定的平面签字版上，然后将装夹了白纸的平板印头紧密 接触而完成一次印刷。其工作过程犹如盖章，平压印刷机中的“图章”是不动的， 纸张贴近时完成一次印刷。
平压印刷机需要实现三个动作：装有白纸的印头往复摆动，油辊在固定签字 版上上下滚动使油辊油墨均匀。
1.2 设计要求：
1）实现印头、油辊、油盘运动机构由一个电动机带动，通过传动系统使其 具有 1600~1800r/h 的印刷能力；
2）电动机的功率 P=0.75kw、转速 n=910r/min，电动机可以放在机架的左侧 或底部；
机构、导杆机构、曲柄滑块机构等。实现上述运动后还得考虑到如何使其运
动得到更好的传递，表 4-1 是可能用到的简单机构。
印头的摆动
优点Βιβλιοθήκη 缺点结构简单，制作精度底,
四杆机构
运动精度高,可以承受较
效率较低，占用空间大 大压力，
装配容易适合低速运动
凸轮机构
结构简单
不能承受较大压力,制造 复杂,适合高速机构传动
7.动力传递简图及分析
图 7-1 马达转速是曲柄的 32 倍 经过一对直径比是 8.03 的带轮来降低 1/8.03 倍速度，用一对分度圆直径比、是 4 的齿轮来降低 1/4 倍速度，得到满足要求的曲柄转速
8.机械传动系统的速比和变速机构
i 总=i1*i2=8.03*4≈32（910/32=28.43r/min，从而可以知道每小时完成的印刷 次数是 n=28.43*60≈1706，满足要求） 第一级传动经过一对直径比是 8.03 的带轮来降低 1/8.03 倍速度,从而可知传动 比 i1=8.03； 第二级传动用一对分度圆直径比、是 4 的齿轮来降低 1/4 倍速度，从而知传动比 为 i2=4，得到满足要求的曲柄转速；
序号 1 2 3 3 5 6
材料名称 课程设计任务书 课程设计说明书
课程设计图纸
资料数量 1 1
若干
备注 张
-1-
机械原理课程设计
机 械 原 理 课程设计
设计说明书
平压印刷机设计
起止日期： 2012 年 6 月 8 日 至 2012 年 6 月 15 日
学生姓名
班
级
学
号
成
绩
指 导教 师(签 字)
吕超 机 械 1010 10405701011
- 11 -
机械原理课程设计
6.主方案印刷机构的尺寸设计
6.1 印头的尺寸计算
滑块反行程取时间 1s，正 行程时间为 1.118s，完成 一 次 印 刷 2.118s ， 符 合 1600~1800/h。
图 6-1
确定 D1 点位置，然后在 D1 点铰接铰链，以次来实现机构的联动 根据余弦定理：
BD12=X2+BC12-2*X*BC1*cos33°
-1-
机械原理课程设计
湖南工业大学
课程设计任务书
2011 —2012 学年第 2 学期
机械工程
学院（系、部） 机械类
课程名称： 机械原理课程设计 设计题目： 平压印刷机设计
专业 机械 1010 班级
完成期限：自 20012 年 6 月 8 日至 2012 年 6 月 15 日共 1 周
一、设计的任务与主要技术参数 平压印刷机是一种简易的印刷机，适合于印刷各种 8 开以下的印刷平。它的工作原理：
-5-
机械原理课程设计
3.2 平压印刷机的设计过程：
实现平压印刷机印刷运动的机构应有下面几种基本功能： 1.在印刷的极位有短暂的停歇，这样可以方便的取出印刷成品。 2.装有白纸的印头往复摆动。 3.油辊在固定铅字版上上下滚动。 4.油盘转动使油辊上油墨均匀。 5.我们设计的平压印刷机的生产效率是每小时 1600~1800 次/h。
图 6-2 ○1 按照设计要求极位夹角为 10° ○2 为使结构更为紧凑在运动中不发生干涉取偏心距 e=70mm ○3 为使结构更为紧凑,及在体积上的约束去 s=160 ○4 根据上述条件，运用已学知识确定两极限位置的 X+Y，及 X-Y 的值从而确
定曲柄滑块机构的曲柄和连杆的长度
- 13 -
机械原理课程设计
中低速.
凸轮机构的转角要小于
机构较小
90 度，故还需一个齿轮传 动机构变换角度，
机构效率低
转角要小于 90 度，故还
机构简单
需一个齿轮传动机构变 换角度，
机构效率低
表 4-3 简单机构的附图 四杆机构
-7-
机械原理课程设计
导杆机构 凸轮机构 曲柄滑块机构
-8-
机械原理课程设计
5.设计方案
5.1 综合上述要求功能及动作的分解分析总体得出三种设计方案： 方
4.机构的选型
4.1 实现印刷功能应具备以下几种基本功能：
① 印头需要有短暂的间歇以便于将白纸取取出。
2 印头机构要有往复运动。
3 油辊需要在印刷板上上下滚动且不能与印头的运动发生干涉，即印头离
开印刷板时油辊就开始进入印刷板进行刷油。
由目前所学的知识来说，实现上述运动用的机构可能会有：四杆机构、凸轮
设计方案简图 案
利用两个曲柄摇杆机构来完成 印头的左右摆动和油辊的上下 滚动
一
-9-
机械原理课程设计
利用凸轮带动印头的 来回摆动，通过一连杆 带动油辊的上下滚动
二
利用曲柄滑块机构的滑块 通过两根连杆来带动印头 和油辊的运动
三
- 10 -
