非纯电阻电路计算

非纯电阻电路的相关计算1、非纯电阻电路就是在通电的状态下，有放热也有对外面做功，除内能外的其他形式的功。

如：发电机，电动机，电风扇等，除了发热以外，还对外做功，这些是非纯电阻电路。

电功计算只能用W=UIt=Pt. 电功率计算只能用P=UI=W/t. 电热用Q = I2Rt。

(注:W = UIt和Q = I2Rt是有区别的，此时 W > Q)功率的计算可用P=UI=I R= U/R=W/t计算,电热可用Q=W=UIt= I R t= U/R t=Pt公式计算。

(注：此时W=Q)练习题有一台“220v 洗衣机100w”，由于使用不当，造成电动机卡死，电动机由于温度升高而被烧坏，已知这台电动机的圈线电阻是2欧姆，则这台洗衣机正常工作2分钟消耗多少电能？电动机被卡死的时候，2分钟产生多少能量1．一个电动机的线圈电阻是4.4Ω，当把它接在220V电压下工作10min。

已知：通过线圈的电流是5A,这时电动机的电功率为_________，做功为________J，线圈产生的热量是_________J。

2.一个额定电压为6V的小型电动机正常工作时，测得通过电动机的电流是0.5A，工作10min，电流做功为 ___________J，在这10min内该电动机线圈产生的热量是120J，则电动机线圈的电阻是__________Ω．3．某工地的一台电动机，其额定电压U=220V，现经测量了解到：电动机线圈电阻为r=0.4Ω，在额定电压下运转时的电流I=50A，求：（1）电动机的额定电功率为多大？（2）在额定电压下运转时线圈电阻的热功率为多大？（3）在额定电压下运转时转化为机械能的功率（即电动机输出的机械功率）为多大？4．小华准备参加玩具赛车比赛，她想通过实验挑选一只能量转换效率较高的电动机，实验时她先用手捏住电动机的转轴，使其不转动，然后放手，让电动机正常转动，分别将2次实验的有关数据记录在表格中。

请问：(1)这只电动机线圈的电阻为多少？(2)当电动机正常工作时，转化为机械能的功率是多少？(3)该玩具电动机正常工作时电能转化为机械能的效率是多少？（4）电动机被突然卡住时，电流多大？实际应用中发生这一情况首先应采取什么措施？5．电动机是一种使用广泛的动力机械，从能量转化的角度看．它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉。

第16讲 纯电阻电路与非纯电阻电路的比较【方法技巧】1.纯电阻电路与非纯电阻电路的比较（1）电功是电能转化为其他形式能的量度，电热是电能转化为内能的量度． 计算电功时用公式W ＝IUt ，计算电热时用公式Q ＝I 2Rt .（2）从能量转化的角度来看，电功和焦耳热之间的数量关系是W ≥Q 、UIt ≥I 2Rt .①纯电阻电路：如电炉等构成的电路，电流做功将电能全部转化为内能，此时有W ＝Q .计算时可任选一公式：W ＝Q ＝Pt ＝I 2Rt ＝UIt ＝U 2Rt .②非纯电阻电路：如含有电动机、电解槽等的电路，电流做功除将电能转化为内能外，还转化为机械能、化学能等，此时有W >Q .电功只能用公式W ＝UIt 来计算，焦耳热只能用公式Q ＝I 2Rt 来计算．对于非纯电阻电路，欧姆定律不再适用． 2.电功和电热问题的处理方法(1)P ＝UI 、W ＝UIt 、Q ＝I 2Rt 在任何电路中都能使用．在纯电阻电路中，W ＝Q ，UIt ＝I 2Rt ，在非纯电阻电路中，W >Q ，UIt >I 2Rt .(2)在非纯电阻电路中，由于UIt >I 2Rt ，即U >IR ，欧姆定律R ＝UI不再成立．(3)处理非纯电阻电路的计算问题时，要善于从能量转化的角度出发，紧紧围绕能量守恒定律，利用“电功＝电热＋其他能量”寻找等量关系求解．【对点题组】1.下列关于电功、电功率和焦耳定律的说法中正确的是( ) A ．电功率越大，电流做功越快，电路中产生的焦耳热一定越多 B ．W ＝UIt 适用于任何电路，而W ＝I 2Rt ＝U 2Rt 只适用于纯电阻电路C ．在非纯电阻电路中，UI >I 2RD ．焦耳热Q ＝I 2Rt 适用于任何电路2．电压都是110 V ，额定功率P A ＝100 W ，P B ＝40 W 的灯泡两盏，若接在电压为220 V 的电路上，使两盏灯泡均能正常发光，且消耗功率最小的电路是( )3.如图所示为一未知电路，现测得两个端点a 、b 之间的电阻为R ，若在a 、b 之间加上电压U ，测得通过电路的电流为I ，则该未知电路的电功率一定为( )A ．I 2R B.U2RC ．UID ．UI －I 2R4．有一内阻为4.4 Ω的电解槽和一盏标有“110 V 60 W”的灯泡串联后接在电压为220 V 的直流电路两端，灯泡正常发光，则( ) A ．电解槽消耗的电功率为120 W B ．电解槽消耗的电功率为60 W C ．电解槽的发热功率为60 W D ．电路消耗的总功率为60 W5．在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V ,6 W”字样，电动机线圈的电阻R M ＝1 Ω.若灯泡恰能正常发光，下列说法正确的是( )A ．电动机的输入电压是5 VB ．流过电动机的电流是2 AC ．电动机的效率是80%D ．整个电路消耗的电功率是10 W6．如图所示，用输出电压为1.4 V ，输出电流为100 mA 的充电器对内阻为2 Ω的镍－氢电池充电．下列说法正确的是( )A ．电能转化为化学能的功率为0.14 WB ．充电器输出的电功率为0.14 WC ．充电时，电池消耗的热功率为0.02 WD ．充电器把0.14 W 的功率储存在电池内7．如图所示，一直流电动机与阻值R ＝9 Ω的电阻串联在电源上，电源电动势E ＝30 V ，内阻r＝1 Ω，用理想电压表测出电动机两端电压U＝10 V，已知电动机线圈电阻R M＝1 Ω，则下列说法中正确的是()A．通过电动机的电流为10 AB．电动机的输入功率为20 WC．电动机的热功率为4 WD．电动机的输出功率为24 W【高考题组】8.（2012·上海）当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C，消耗的电能为0.9J.为在相同时间内使0.6C的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是（）A.3V，1.8JB.3V，3.6JC.6V，l.8JD.6V，3.6J答案精析【对点题组】1.【答案】BCD【解析】电功率公式P ＝Wt ，表示电功率越大，电流做功越快．对于一段电路，有P ＝IU ，I ＝P U ，焦耳热Q ＝(PU )2Rt ，可见Q 与P 、U 、t 都有关，所以P 越大，Q 不一定越大，A 错． W ＝UIt 是电功的定义式，适用于任何电路，而I ＝UR 只适用于纯电阻电路，B 对．在非纯电阻电路中，电流做的功＝焦耳热＋其他形式的能，所以W >Q ，即UI >I 2R ，C 对． Q ＝I 2Rt 是焦耳热的定义式，适用于任何电路，D 对． 2．【答案】C【解析】判断灯泡能否正常发光，就要判断电压是否是额定电压，或电流是否是额定电流，对灯泡有P ＝UI ＝U 2R，可知R A ＜R B .对于A 电路，由于R A ＜R B ，所以U B ＞U A ，且有U B ＞110 V ，B 灯被烧毁，U A ＜110 V ，A 灯不能正常发光．对于B 电路，由于R B ＞R A ，A 灯又并联变阻器，并联电阻更小于R B ，所以U B ＞U 并，B 灯烧毁．对于C 电路，B 灯与变阻器并联电阻可能等于R A ，所以可能U A ＝U B ＝110 V ，两灯可以正常发光．对于D 电路，若变阻器的有效电阻等于A 、B 的并联电阻，则U A ＝U B ＝110 V ，两灯可以正常发光．比较C 、D 两个电路，由于C 电路中变阻器功率为(I A －I B )×110 V ，而D 电路中变阻器功率为(I A ＋I B )×110 V ，所以C 电路消耗电功率最小． 3.【答案】C【解析】不管电路是否为纯电阻电路，电路的电功率一定为P ＝UI ，选项C 正确；只有电路为纯电阻电路时，才有P ＝UI ＝I 2R ＝U 2R，故A 、B 错误；而UI －I 2R 为电能转化为除热能外其他形式能的功率，故D 错误． 4．【答案】B【解析】灯泡能正常发光，说明电解槽和灯泡均分得110 V 电压，且流过电解槽的电流I ＝I灯＝60110 A ＝611A ，则电解槽消耗的电功率P ＝IU ＝P 灯＝60 W ，A 选项错误，B 选项正确；电解槽的发热功率P 热＝I 2r ＝1.3 W ，C 选项错误；电路消耗的总功率P 总＝IU 总＝611×220 W＝120 W ，D 选项错误． 5．【答案】AB【解析】根据灯泡恰能正常发光可知电路电流I ＝PU ＝2 A ．电动机的输入电压是5 V ，流过电动机的电流是2 A ，电动机输入功率P ＝UI ＝10 W ，整个电路消耗的电功率是8×2 W ＝16 W ，选项A 、B 正确，D 错误．电动机线圈的电阻发热消耗功率I 2R M ＝4 W ，电动机输出机械功率为10 W －4 W ＝6 W ，电动机的效率是η＝60%，选项C 错误． 6．【答案】BC【解析】充电器对电池的充电功率为P 总＝UI ＝0.14 W ，电池充电时的热功率为P 热＝I 2r ＝0.02 W ，所以转化为化学能的功率为P 化＝P 总－P 热＝0.12 W ，因此充电器把0.12 W 的功率储存在电池内，故B 、C 正确，A 、D 错误． 7．【答案】BC【解析】由E ＝30 V ，电动机两端电压为10 V 可得R 和电源内阻上分担的电压为20 V ，则I ＝209＋1A ＝2 A ，故A 错误；电动机输入功率P ＝UI ＝10 V×2 A ＝20 W ，故B 正确；P 热＝I 2R M ＝4×1 W ＝4 W ，故C 正确；P 输出＝P －P 热＝20 W －4 W ＝16 W ，故D 错误．【高考题组】8.【答案】D【解析】消耗的电能2Q I Rt qU ===0.9J ，则电阻两端的电压为0.9V 3V 0.3Q U q ===，当相同时间内使0.6C 的电荷量通过该电阻时，由q=It 可知，'2I I =，又U=IR ，则有'2236U U V V ==⨯=，所以2''440.9 3.6Q I Rt Q J J ===⨯=，故选项D 正确.。

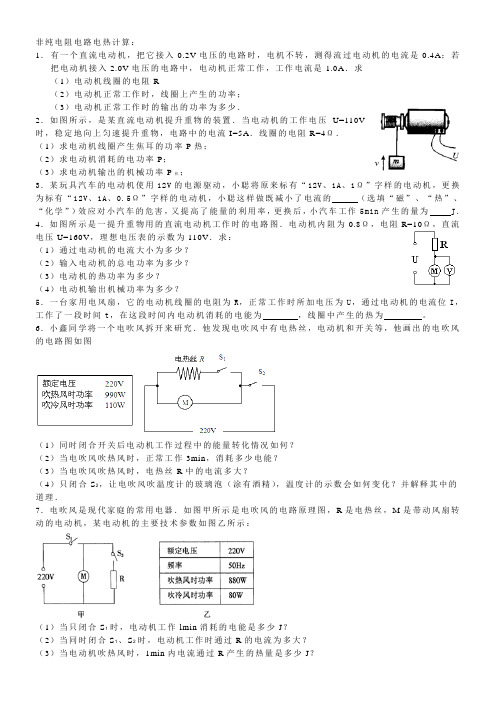

非纯电阻电路电热计算：1．有一个直流电动机，把它接入0.2V电压的电路时，电机不转，测得流过电动机的电流是0.4A；若把电动机接入2.0V电压的电路中，电动机正常工作，工作电流是1.0A．求（1）电动机线圈的电阻R（2）电动机正常工作时，线圈上产生的功率；（3）电动机正常工作时的输出的功率为多少．2．如图所示，是某直流电动机提升重物的装置．当电动机的工作电压U=110V时，稳定地向上匀速提升重物，电路中的电流I=5A．线圈的电阻R=4Ω．（1）求电动机线圈产生焦耳的功率P热；（2）求电动机消耗的电功率P；（3）求电动机输出的机械功率P机；3．某玩具汽车的电动机使用12V的电源驱动，小聪将原来标有“12V、1A、1Ω”字样的电动机，更换为标有“12V、1A、0.5Ω”字样的电动机，小聪这样做既减小了电流的（选填“磁”、“热”、“化学”）效应对小汽车的危害，又提高了能量的利用率，更换后，小汽车工作5min产生的量为J．4．如图所示是一提升重物用的直流电动机工作时的电路图．电动机内阻为0.8Ω，电阻R=10Ω，直流电压U=160V，理想电压表的示数为110V．求：（1）通过电动机的电流大小为多少？（2）输入电动机的总电功率为多少？（3）电动机的热功率为多少？（4）电动机输出机械功率为多少？5．一台家用电风扇，它的电动机线圈的电阻为R，正常工作时所加电压为U，通过电动机的电流位I，工作了一段时间t，在这段时间内电动机消耗的电能为，线圈中产生的热为。

6．小鑫同学将一个电吹风拆开来研究．他发现电吹风中有电热丝，电动机和开关等，他画出的电吹风的电路图如图（1）同时闭合开关后电动机工作过程中的能量转化情况如何？（2）当电吹风吹热风时，正常工作3min，消耗多少电能？（3）当电吹风吹热风时，电热丝R中的电流多大？（4）只闭合S2，让电吹风吹温度计的玻璃泡（涂有酒精），温度计的示数会如何变化？并解释其中的道理．7．电吹风是现代家庭的常用电器．如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电动机的主要技术参数如图乙所示：（1）当只闭合S1时，电动机工作lmin消耗的电能是多少J？（2）当同时闭合S1、S2时，电动机工作时通过R的电流为多大？（3）当电动机吹热风时，1min内电流通过R产生的热量是多少J？。

非纯电阻电路电功及电功率问题例析从能量转化的角度看，纯电阻电路是将电能全部转化为热能，即电功等于电热。

例如：日常生活中的白炽灯、电炉子、电饭锅等纯电阻电路工作时W=Q。

而非纯电阻电路是电流做功将电能主要转化为其他形式的能量，但还有一部分电能转化为了热能，此时电功大于电热。

例如：在电动机转动、电铃、蓄电池(充电)等这些非纯电阻的电路中W>Q。

特别是涉及非纯电阻电路的有关电功、电热、电功率和发热功率的计算，学生极容易混淆。

一、公式分析1．电功由W=UIt根据欧姆定律I=可推导得到W=I2Rt和，但欧姆定律公式I=只适用于纯电阻电路，所以W=I2Rt和W=·t只对纯电阻电路适用，即W=UIt适用于所有电路，W=I2Rt和只适用于纯电阻电路。

2．电功率同样道理，由P=UI和I=可推导得到P=I2R和P=，而P=I2R和P=也只适用于纯电阻电路，即P=UI适用于所有电路，P=I2R和P=只适用于纯电阻电路。

3．电热由焦耳定律公式Q=I2Rt和I=可推导得到Q=UIt和Q=·t ，很明显Q=UIt和Q=·t 只对纯电阻电路适用，即Q=I2Rt适用于所有电路，Q=UIt和Q=·t 只适用于纯电阻电路。

以电动机为例，同学们在遇到非纯电阻电路时，可牢记以下公式，解答所消耗的电能和产生的热能。

电动机工作时所消耗的电能大部分转化为机械能，一小部分才转化为热能。

因此，在计算电动机电路可用以下公式。

电流做功是所消耗的总能量W总=UIt；工作时所产生的热能Q=W热=I2Rt；所转化的机械能W机＝W总-W热＝UIt-I2Rt。

电流做功的功率P总=UI；其发热功率P热=I2R；转化的机械能功率P机=P总-P热＝UI-I2R。

二、例题解析例1．一个电动机的线圈电阻是4.4Ω，当把它接在220V电压下工作10min。

已知：通过线圈的电流是5A,这时电动机做功____J，线圈产生的热量是_____J。

非纯电阻电路计算公式
电功率计算公式:
P=UI=W、t
=I2R=U2、R
；电能:
W=I2Rt；
由于发动机，电风扇等，除了发热以外，还对外做功，所以这些是非
纯电阻电路。

非纯电阻电路中电能一部分转化为电阻的内能，一部分转化
为其他形式的能，如发动机，电扇等，一部分电能就要转化为机械能。

①在纯电阻电路(如白炽灯、电炉、电饭锅、电烙铁、电热毯、电熨斗、转子被卡住的电动机等电路)中，电功等于电热，即W＝Q＝Pt＝UIt
＝I²Rt＝U²t、R；
②在非纯电阻电路(含有电动机、电风扇、电冰箱、电磁炉、电解槽、给蓄电池充电、日光灯等)中消耗的电能除转化成内能外，还有一部分转
化成机械能(如电动机)或化学能(如电解槽)，即：
电动机：W＝E机械＋Q(UIt＝E机械＋I²Rt)，电解槽：W＝E化学＋
Q(UIt＝E化学＋I²Rt)
此时：W>Q(UIt>I²Rt)
在非纯电阻电路中，U²t、R既不能表示电功，也不能表示电热，因
为欧姆定律不再成立。

在非纯电阻电路中，电功率就只能按照P=UI来算了，因为在非纯电阻电路中，电流和电压并不满足欧姆定律，那么产生的
热功率也只是总功率P=UI的一部分，记住，电流产生的热只能是P=I2R 来计算。
