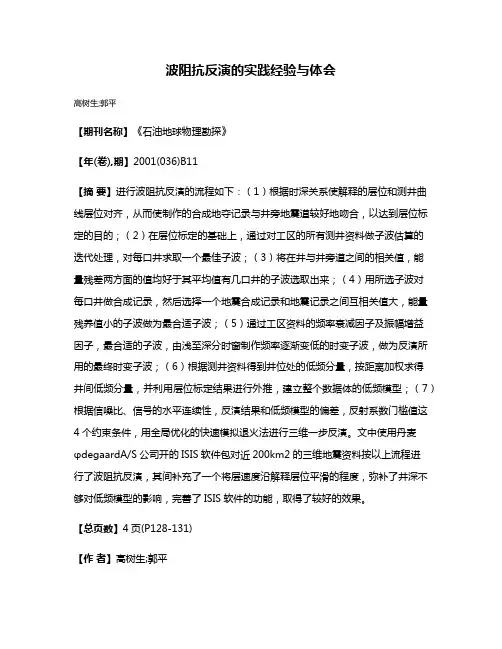

波阻抗反演的实践经验与体会高树生;郭平【期刊名称】《石油地球物理勘探》【年(卷),期】2001(036)B11【摘要】进行波阻抗反演的流程如下：（1）根据时深关系使解释的层位和测井曲线层位对齐，从而使制作的合成地夺记录与井旁地震道较好地吻合，以达到层位标定的目的；（2）在层位标定的基础上，通过对工区的所有测井资料做子波估算的迭代处理，对每口井求取一个最佳子波；（3）将在井与井旁道之间的相关值，能量残差两方面的值均好于其平均值有几口井的子波选取出来；（4）用所选子波对每口井做合成记录，然后选择一个地震合成记录和地震记录之间互相关值大，能量残养值小的子波做为最合适子波；（5）通过工区资料的频率衰减因子及振幅增益因子，最合适的子波，由浅至深分时窗制作频率逐渐变低的时变子波，做为反演所用的最终时变子波；（6）根据测井资料得到井位处的低频分量，按距离加权求得井间低频分量，并利用层位标定结果进行外推，建立整个数据体的低频模型；（7）根据信噪比、信号的水平连续性，反演结果和低频模型的偏差，反射系数门槛值这4个约束条件，用全局优化的快速模拟退火法进行三维一步反演。
文中使用丹麦φdegaardA/S公司开的ISIS软件包对近200km2的三维地震资料按以上流程进行了波阻抗反演，其间补充了一个将层速度沿解释层位平滑的程度，弥补了井深不够对低频模型的影响，完善了ISIS软件的功能，取得了较好的效果。
【总页数】4页(P128-131)【作者】高树生;郭平【作者单位】辽河油田公司研究院计算所;辽河油田公司研究院计算所【正文语种】中文【中图分类】P631.443【相关文献】1.稀疏脉冲波阻抗反演参数对反演效果的影响研究 [J], 穆星2.联合弹性波阻抗反演与同步反演确定构造煤的分布 [J], 孙学凯;崔若飞;毛欣荣;田中纺3.叠前联合反演P波阻抗和S波阻抗的研究及应用 [J], 苑书金;董宁;于常青4.子波反演与波阻抗反演 [J], 赵宪生;梁桂蓉;罗运先5.地震波阻抗反演方法之改进与三阶段、九步骤反演方法的初步实践 [J], 吴海波;吴河勇;张阳;年静波因版权原因，仅展示原文概要，查看原文内容请购买。
地震波阻抗反演方法综述一、地震反演技术研究现状地震反演方法是一门综合运用数学、物理、计算机科学等学科发展起来的新技术新方法，每当数学方法、物理理论有了新的认识和发展时，就会有新的地震反演技术、方法的提出。
随着计算机技术的不断发展、硬件设施的不断升级，这些方法技术得到了实践验证和提升，反过来地震反演技术运用中出现的新问题、新思路又不断促使数学方法、地球物理学理论的再次发展。
时至今日，地震反演技术仍然是一个不断发展、不断成熟、不断丰富着的领域。
反演是正演的逆过程，在地震勘探中正演是已知地下的地质构造情况、岩性物性分布情况，根据地震波传播规律和适当的数学计算方法模拟地震波在地下传播以及接收地震波传输到地表信息的过程。
地球物理反演就是使用已知的地震波传播规律和计算方法，将地表接收到的地震数据通过逆向运算，预测地下构造情况、岩性物性分布情况的过程。
地震波阻抗正演是对反演的理论基础和实现手段。
1959年美国人Edwin Laurentine Drake在宾夕法尼亚州开凿的第一口钻井揭开了世界石油工业的序幕。
从刚开始的查看地质露头、寻找构造高点寻找石油，到通过地震剖面的亮点技术寻找石油，再到现在运用多种科学技术手段进行油气资源的预测，石油勘探经历了一个飞速的发展历程。
声波阻抗（AI）是介质密度和波在介质中传播速度的乘积，它能够反映地下地质的岩性信息。
声波阻抗反演技术是20世纪70年代加拿大Roy Lindseth博士提出的，通过反演能够将反映地层界面信息的地震数据变为反映岩性变化的波阻抗（或速度）信息。
由于波阻抗与地下岩石的密度、速度等信息紧密联系，又可以直接与已知地质、钻井测井信息对比，因此广泛应用于储层的预测和油藏描述中，深受石油工作者的喜爱。
70年代后期，从地震道提取声波资料的合成声波技术得到了快速发展，以此为基础发展的基于模型的一维有井波阻抗反演技术，提高了反演结果的可靠性。
进入80年代，Cooke等人将数学中的广义线性方法运用于地震资料反演，提出了广义线性地震反演。
地震反演技术简介在上世纪70~80年代，地震反演作为地球物理学的一个重要进展得到了广泛的赞扬，获得广泛应用；地震反演技术能够帮助解释人员确定地层单元而不仅仅是通过反射波确定地层单元的边界，而且能直接进行深度域成图。
在一个竞争的市场环境中，开发出了很多不同的反演算法，在基本递归反演方法的基础上不断取得进进展，一下简要介绍几种基本的地震反演方法。
主要分三大类：1、基于地震数据的声波阻抗反演：其结果有两种：相对阻抗反演（常说的道积分）与绝对阻抗反演。
主要算法有：递归反演（早期的地震反演算法）与约束稀疏脉冲反演（优化的地震反演算法）。
这种反演受初始模型的影响小，忠实于地震数据，反映储层的横向变化可靠；但分辨率有限，无法识别10米以下的薄砂层。
2、基于模型的测井属性反演：此种反演可以得到多种测井属性的反演结果，分辨率较高（可识别2-6米的薄层砂岩）；但受初始模型的影响严重，存在多解性，只有井数多（工区内至少有10口以上的井，分布合理，且要求反演的属性与阻抗相关），才能得到较好的结果。
3、基于地质统计的随机模拟与随机反演：此种算法可以进行各种测井属性的模拟与岩性模拟，分辨率高（可识别2-6米的薄层砂岩），能较好的反映储层的非均质性，受初始模型的影响小，在井点处忠实于井数据，在井间忠实于地震数据的横向变化，最终得到多个等概率的随机模拟结果；但要求工区内至少有6-7口井，且分布较合理，才能得到好的模拟结果。
道积分道积分技术出现，为广大少井无井地区岩性及油气预测提供了新的途径，它能得到类似于虚速度测井的新方法，其结果对应于地层的波阻抗，它最大优点是不像虚速度测井那样依赖于井的资料和地球物理学家的经验。
尽管道积分剖面不能像GLOG波阻抗剖面那样反映地层绝对速度，而只能反映其相对速度大小，但是它反映出的层位与GLOG剖面是一样的，甚至在反映的细节上还比它多，对薄层识别也非常有利，因此道积分剖面能用于岩性和油气层解释。

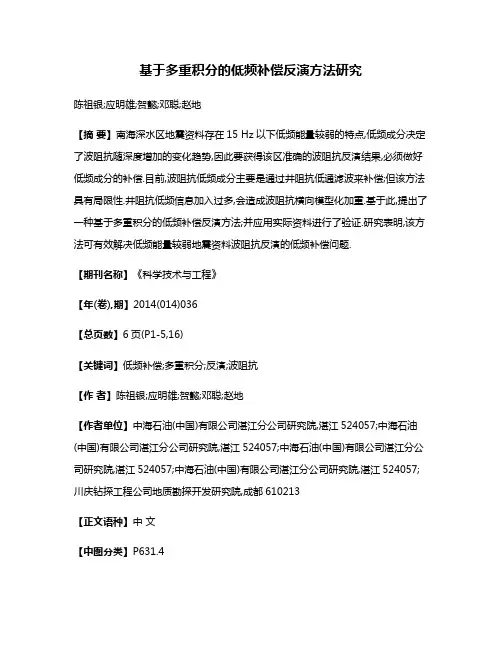

基于多重积分的低频补偿反演方法研究陈祖银;应明雄;贺懿;邓聪;赵地【摘要】南海深水区地震资料存在15 Hz以下低频能量较弱的特点,低频成分决定了波阻抗随深度增加的变化趋势,因此要获得该区准确的波阻抗反演结果,必须做好低频成分的补偿.目前,波阻抗低频成分主要是通过井阻抗低通滤波来补偿;但该方法具有局限性.井阻抗低频信息加入过多,会造成波阻抗横向模型化加重.基于此,提出了一种基于多重积分的低频补偿反演方法;并应用实际资料进行了验证.研究表明,该方法可有效解决低频能量较弱地震资料波阻抗反演的低频补偿问题.【期刊名称】《科学技术与工程》【年(卷),期】2014(014)036【总页数】6页(P1-5,16)【关键词】低频补偿;多重积分;反演;波阻抗【作者】陈祖银;应明雄;贺懿;邓聪;赵地【作者单位】中海石油(中国)有限公司湛江分公司研究院,湛江524057;中海石油(中国)有限公司湛江分公司研究院,湛江524057;中海石油(中国)有限公司湛江分公司研究院,湛江524057;中海石油(中国)有限公司湛江分公司研究院,湛江524057;川庆钻探工程公司地质勘探开发研究院,成都610213【正文语种】中文【中图分类】P631.4波阻抗反演指利用叠后地震资料反演地层波阻抗的地震特殊处理解释技术，该技术是由Roy Lindseth博士于20世纪70年代早期开发的[1]。
波阻抗反演将地震资料、测井数据和地质解释相结合，充分利用了测井资料具有较高垂向分辨率和地震剖面具有较好横向连续性的特点，能有效进行储层物性参数研究，进而指导油气勘探开发。
波阻抗反演中使用的地震信号必须是全频带的，然而地震勘探野外采集的地震资料频带是有限的，一般为(10～50) Hz，缺失高频和低频信息[2]。
高频信息的缺失会影响波阻抗纵向的分辨率，而低频信息的缺失则会造成波阻抗随深度增加的变化趋势反映不出[3]。
A.J.Berkhout和 C.P.A.Wapenaar将对反演结果频宽的贡献分为3种不同的频率范围[4]：①反演结果的低频范围主要由初始模型决定；②中频范围主要由地震数据本身提供；③高频范围主要由初始模型和地震数据决定。
第十一章作好波阻抗反演的几个难点及今后的改进方向当前，勘探在深一步探索储层及解释岩性的过程中，波阻抗反演是十分重要的手段。
然而这个技术长期以来存在着一些难点。
本文就其中：（1）极性判断；（2）低频分量；（3）标定问题；（4）子波零相位化及（5）正入射假设五个方面，对存在的问题作一初步的剖析。
本章提出的问题有的是尚待解决的，有的是尚处于争论之中的。
本章的目的不是为了使读者感到波阻抗反演问题太多，从而望之生畏。
而是想引发大家的深思，从而把波阻抗反演作得更好。
同时，本章对每个问题的解决办法也提出了我的意见，供大家参考。
第一节关于地震波极性判断问题地震反射波的极性是正还是负，它直接影响到反演波阻抗后，速度变高还是变低，因此是一个重要的问题。
但是这个很简单的问题，到目前为止，尚未完全争论清楚。
按理说，问题是再简单不过的，即：SEG格式规定，初至波起跳向下，记录数值是负的，此称“正常记录”。
那末，这种记录作波阻抗时，应该把极性反过来。
但在实际中，往往不反过来，反而能在解释中与地层对得更好。
奇哉！现在看来，这个问题很复杂。
仔细思考起来，本人有以下几点认识。
（1）地震子波是混合相位的，包括可控震源的子波，也因为大地的吸收作用，回到地面的子波已变成混合相位。
它的第一个向下跳的波谷很小，而跟着来的波峰及波谷很大。
请读者参看图72。
注意该图72的子波起跳是朝上的，不过这并不妨碍对问题的分析。
脉冲反褶积及预测反褶积都假设子波是最小相位，而当子波是混合相位时，反褶积后子波的波形向前压缩得不够好。
因而随着原始子波形态的不同以及所采用白噪系数的不同，反褶积后的子波有时波峰最大，有时波谷最大，见图72中我已用+-符号标出。
并且最大值并不在起跳的位置上，而有不同程度的延迟，见图72（注意该图子波的起跳朝上）。
以SEG规定的正常极性记录为例（起跳朝下），如果反褶积作得效果较好，那么第一个起跳波谷可能还是小于后面的第一波峰。
这时候，整个记录看起来似乎是“正极性”的。

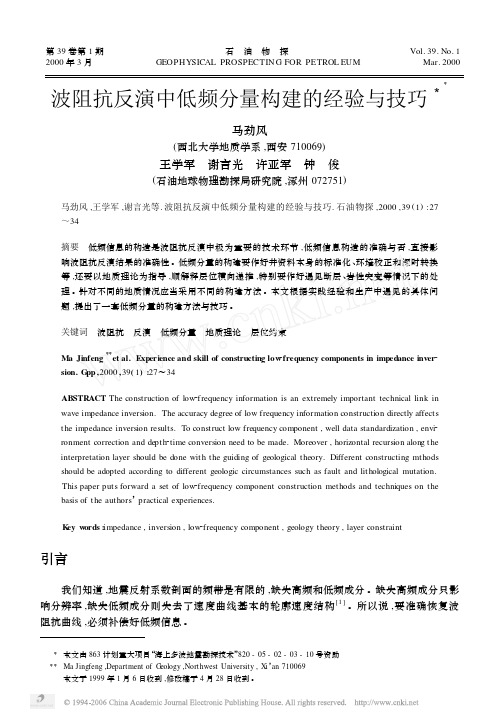

第39卷第1期2000年3月石 油 物 探GEOPHYSICAL PROSPECTIN G FOR PETROL EUMVol.39.No.1Mar.2000波阻抗反演中低频分量构建的经验与技巧3Ξ马劲风(西北大学地质学系,西安710069)王学军 谢言光 许亚军 钟 俊(石油地球物理勘探局研究院,涿州072751)马劲风,王学军,谢言光等.波阻抗反演中低频分量构建的经验与技巧.石油物探,2000,39(1):27～34摘要 低频信息的构造是波阻抗反演中极为重要的技术环节,低频信息构造的准确与否,直接影响波阻抗反演结果的准确性。
低频分量的构建要作好井资料本身的标准化、环境校正和深时转换等,还要以地质理论为指导,顺解释层位横向递推,特别要作好遇见断层、岩性突变等情况下的处理。
针对不同的地质情况应当采用不同的构建方法。
本文根据实践经验和生产中遇见的具体问题,提出了一套低频分量的构建方法与技巧。
关键词 波阻抗 反演 低频分量 地质理论 层位约束Ma JinfengΞΞet al.Experience and skill of constructing low2frequency components in imped ance inver2 sion.G pp,2000,39(1):27～34ABSTRACT The construction of low2frequency information is an extremely important technical link in wave impedance inversion.The accuracy degree of low frequency information construction directly affects the impedance inversion results.To construct low frequency component,well data standardization,envi2 ronment correction and depth2time conversion need to be made.Moreover,horizontal recursion alon g the interpretation layer should be done with the guiding of geological theory.Different constructing mthods should be adopted according to different geologic circumstances such as fault and lithological mutation.This paper puts forward a set of low2frequency component construction methods and techniques on the basis of the authors’practical experiences.K ey w ords:impedance,inversion,low2frequency component,geology theory,layer constraint引言我们知道,地震反射系数剖面的频带是有限的,缺失高频和低频成分。

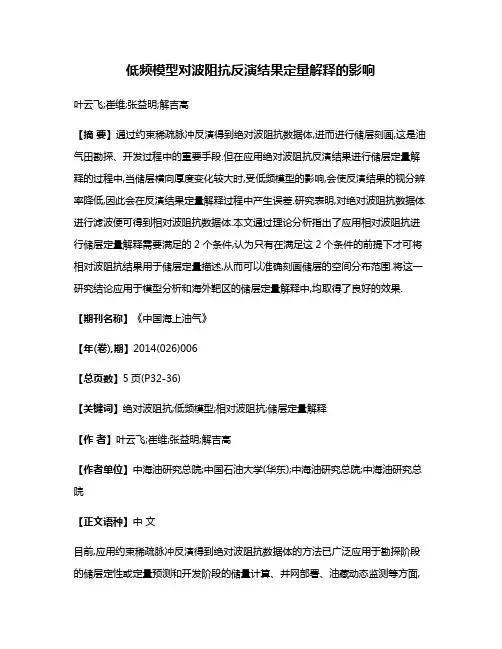

低频模型对波阻抗反演结果定量解释的影响叶云飞;崔维;张益明;解吉高【摘要】通过约束稀疏脉冲反演得到绝对波阻抗数据体,进而进行储层刻画,这是油气田勘探、开发过程中的重要手段.但在应用绝对波阻抗反演结果进行储层定量解释的过程中,当储层横向厚度变化较大时,受低频模型的影响,会使反演结果的视分辨率降低,因此会在反演结果定量解释过程中产生误差.研究表明,对绝对波阻抗数据体进行滤波便可得到相对波阻抗数据体.本文通过理论分析指出了应用相对波阻抗进行储层定量解释需要满足的2个条件,认为只有在满足这2个条件的前提下才可将相对波阻抗结果用于储层定量描述,从而可以准确刻画储层的空间分布范围.将这一研究结论应用于模型分析和海外靶区的储层定量解释中,均取得了良好的效果.【期刊名称】《中国海上油气》【年(卷),期】2014(026)006【总页数】5页(P32-36)【关键词】绝对波阻抗;低频模型;相对波阻抗;储层定量解释【作者】叶云飞;崔维;张益明;解吉高【作者单位】中海油研究总院;中国石油大学(华东);中海油研究总院;中海油研究总院【正文语种】中文目前,应用约束稀疏脉冲反演得到绝对波阻抗数据体的方法已广泛应用于勘探阶段的储层定性或定量预测和开发阶段的储量计算、井网部署、油藏动态监测等方面,已成为地下储层刻画过程中必不可少的方法之一。
前人对该技术的研究与应用已很成熟,认为在约束稀疏脉冲反演过程中通过低频模型补偿地震资料中缺失的低频信息是开展岩性识别、储层定量解释的重要步骤[1-14]。
一般情况下,低频模型是以地震解释层位和沉积规律为约束,将测井信息在整个数据体范围内进行内插和外推得到的,也有研究者将地震速度谱信息与测井信息相结合来建立低频模型,在一定程度上补偿了地震资料中缺失的低频信息[15]。
但是,在井间储层厚度横向变化剧烈、井点位置地震反射能量差异较大的区域内,补充的低频信息反而会给反演结果定量解释带来误差,因此滤掉约束稀疏脉冲反演结果中错误的低频信息就显得尤为重要。
地震波阻抗反演方法综述、地震反演技术研究现状地震反演方法是一门综合运用数学、物理、计算机科学等学科发展起来的新技术新方法，每当数学方法、物理理论有了新的认识和发展时，就会有新的地震反演技术、方法的提出。
随着计算机技术的不断发展、硬件设施的不断升级，这些方法技术得到了实践验证和提升，反过来地震反演技术运用中出现的新问题、新思路又不断促使数学方法、地球物理学理论的再次发展。
时至今日，地震反演技术仍然是一个不断发展、不断成熟、不断丰富着的领域。
反演是正演的逆过程，在地震勘探中正演是已知地下的地质构造情况、岩性物性分布情况，根据地震波传播规律和适当的数学计算方法模拟地震波在地下传播以及接收地震波传输到地表信息的过程。
地球物理反演就是使用已知的地震波传播规律和计算方法，将地表接收到的地震数据通过逆向运算，预测地下构造情况、岩性物性分布情况的过程。
地震波阻抗正演是对反演的理论基础和实现手段。
1959 年美国人Edwin Laurentine Drake 在宾夕法尼亚州开凿的第一口钻井揭开了世界石油工业的序幕。
从刚开始的查看地质露头、寻找构造高点寻找石油，到通过地震剖面的亮点技术寻找石油，再到现在运用多种科学技术手段进行油气资源的预测，石油勘探经历了一个飞速的发展历程。
声波阻抗（AI ）是介质密度和波在介质中传播速度的乘积，它能够反映地下地质的岩性信息。
声波阻抗反演技术是20 世纪70 年代加拿大Roy Lindseth 博士提出的，通过反演能够将反映地层界面信息的地震数据变为反映岩性变化的波阻抗（或速度）信息。
由于波阻抗与地下岩石的密度、速度等信息紧密联系，又可以直接与已知地质、钻井测井信息对比，因此广泛应用于储层的预测和油藏描述中，深受石油工作者的喜爱。
70 年代后期，从地震道提取声波资料的合成声波技术得到了快速发展，以此为基础发展的基于模型的一维有井波阻抗反演技术，提高了反演结果的可靠性。
进入80 年代，Cooke 等人将数学中的广义线性方法运用于地震资料反演，提出了广义线性地震反演。
第39卷第1期2000年3月石 油 物 探GEOPHYSICAL PROSPECTIN G FOR PETROL EUMVol.39.No.1Mar.2000波阻抗反演中低频分量构建的经验与技巧3Ξ马劲风(西北大学地质学系,西安710069)王学军 谢言光 许亚军 钟 俊(石油地球物理勘探局研究院,涿州072751)马劲风,王学军,谢言光等.波阻抗反演中低频分量构建的经验与技巧.石油物探,2000,39(1):27～34摘要 低频信息的构造是波阻抗反演中极为重要的技术环节,低频信息构造的准确与否,直接影响波阻抗反演结果的准确性。
低频分量的构建要作好井资料本身的标准化、环境校正和深时转换等,还要以地质理论为指导,顺解释层位横向递推,特别要作好遇见断层、岩性突变等情况下的处理。
针对不同的地质情况应当采用不同的构建方法。
本文根据实践经验和生产中遇见的具体问题,提出了一套低频分量的构建方法与技巧。
关键词 波阻抗 反演 低频分量 地质理论 层位约束Ma JinfengΞΞet al.Experience and skill of constructing low2frequency components in imped ance inver2 sion.G pp,2000,39(1):27～34ABSTRACT The construction of low2frequency information is an extremely important technical link in wave impedance inversion.The accuracy degree of low frequency information construction directly affects the impedance inversion results.To construct low frequency component,well data standardization,envi2 ronment correction and depth2time conversion need to be made.Moreover,horizontal recursion alon g the interpretation layer should be done with the guiding of geological theory.Different constructing mthods should be adopted according to different geologic circumstances such as fault and lithological mutation.This paper puts forward a set of low2frequency component construction methods and techniques on the basis of the authors’practical experiences.K ey w ords:impedance,inversion,low2frequency component,geology theory,layer constraint引言我们知道,地震反射系数剖面的频带是有限的,缺失高频和低频成分。
缺失高频成分只影响分辨率,缺失低频成分则失去了速度曲线基本的轮廓速度结构[1]。
所以说,要准确恢复波阻抗曲线,必须补偿好低频信息。
ΞΞΞMa Jingfeng,Department of G eology,Northwest University,Xi’an710069本文于1999年1月6日收到,修改稿于4月28日收到。
本文由863计划重大项目“海上多波地震勘探技术”820-05-02-03-10号资助现行的基于褶积模型的波阻抗反演技术中,由于地震子波带限性质的影响,我们无法从地震资料中直接反演出准确的低频分量,所以无论是对线性、非线性反演方法,还是对以信号重构技术进行提高剖面分辨率或反演的方法来说,低频信息的构造都是极为重要的技术环节。
对合成声波测井技术来说,低频分量不正确会造成反演出的波阻抗值不准确,导致岩性解释错误,还可能导致剖面构造形态的错误。
对波阻抗非线性反演技术[2～4]来说,以低频分量为初始模型,反演解能够迅速而准确地收敛到高分辨率的解,若低频分量构建的不正确,就会严重影响迭代收敛的速度与精度;若低频分量构建得好,迭代收敛次数就少,反演结果就准确,精度就高。
A.J.Berkhout 和C.P.A.Wapenaar [5]也从理论分析中证实,对反演结果的频带宽度具有不同贡献的3种频率范围是:(1)反演解的低频范围主要由初始估计(初始模型)决定;(2)中频范围主要由地震数据本身决定;(3)高频范围主要由初始估计和地震数据决定。
所以说,低频信息的准确性决定着反演结果中低频和高频成分的准确性,也就是决定着波阻抗反演数值的准确性和分辨率。
从目前发表的文献来看,多数学者都将波阻抗反演的重点放在优化求解反演方法上。
实际上,正如Ashley Francis 等[6]所阐明的,利用测井资料来构建精度较高的低频分量问题与反演方法本身一样重要。
1 低频信息构造的基本方法合成声波测井技术中常用的补偿低频信息的方法是,利用声波测井资料导出低频趋势,将低频趋势加到地震反射系数剖面上,然后反演出含低频成分的波阻抗。
有些也采用地震资料本身的叠加速度,按DIX 公式转为层速度,再求出低频趋势。
如何获得整个剖面的波阻抗低频信息,一直是一个令人头痛的问题。
在有井的情况下,以井为控制,可以准确得到井点处的低频分量。
但井点以外的低频分量的外推,或者在多井条件下,井与井之间的低频分量的内插却是一个难题。
在无井情况下,如何获得低频信息又是一个难题。
实际上,井点以外的低频信息只能是一种“猜测”,“猜测”的低频信息准确,则波阻抗反演结果就准确;“猜测”的低频信息不准确,则波阻抗反演结果就不准确。
这种“猜测”不单是一个数学算法问题,必须以地质理论为指导,才能得到比较准确的结果。
早期的波阻抗反演方法只能解决单井控制的问题,低频分量采用沿地震剖面水平横向递推,也就是说,低频分量沿地震剖面横向递推时,不受解释层位的约束,各道补偿的低频信息是一样的。
即使在多井情况下,低频信息也只是简单的线性内插、外推,而不考虑地层产状、岩性横向变化、断层等构造的影响,这种方法只有在地层等厚、岩性变化横向稳定并且地层平缓时才是正确的。
当遇到地层产状有变化时,如单斜、背斜等,反演的误差就会很大,而且可能导致剖面构造形态的变化。
为此,80年代中期,西方地球物理公司和Sierra 公司在其商业化软件PIV T 和Sierra 中,率先提出了利用构造控制,顺层递推波阻抗低频分量的方法。
这些方法在地层产状横向变化和岩性横向稳定的条件下应用,取得了比较好的效果。
仅仅考虑低频分量的顺层递推,在地层岩性、岩相横向有变化时,如我国陆相复杂地质情况,波阻抗反演的结果也存在较大误差。
法国CGG 公司在非线性波阻抗反演模拟(ROV IM )软件中,考虑了井间砂层的横向变化,并提出了控制横向砂层变化率的较好的方法[7]。
李庆・82・石 油 物 探 39卷忠院士在1989年[8,9]也提出了构建高、低频分量的一套很好的符合小层对比的砂层横向插值方法。
但是,对于复杂地质条件,比如遇见断层、井比较多、岩性岩相和厚度横向变化大的情况,低频成分构建方法的难度就要大得多。
在解决具体的生产实际问题时,还应当考虑更多的因素。
2 低频信息构建的经验和技巧低频信息的求取过程实际上是以测井资料、地震资料精细解释成果按地质理论来推算低频剖面的过程。
低频分量的构建必须以地质理论为依据,以地震层位解释为约束,才能得到准确的低频信息。
在建立低频信息的过程中,就地质条件而言,应当考虑工区内界面产状的起伏变化,地层厚度的变化及砂层的尖灭、断层、不整合,砂泥岩互层中的精细旋回性及韵律变化,沉积相、沉积模式等地质现象的空间展布规律,还应当考虑具体制作的工艺。
就内插、外推的数学方法而言,也不能一成不变,应当针对不同的构造与沉积模式,采用不同的数学方法。
根据作者在生产实际中的经验和遇见的一些具体情况,总结了一套在复杂地质条件下利用声波测井资料横向递推,构建低频分量的方法和技巧。
2.1 地震资料与测井资料的最佳匹配地震资料与测井资料的最佳匹配是得到准确的井点低频分量的基础。
声波测井资料从深度域转换到时间域时,由于深时转换方法和采样率的限制可能会漏掉许多薄储层的信息,还会造成时间域声波测井资料(或反射系数序列)与地震资料不匹配[10],这样就导致两者的低频信息不一致。
因此要在环境校正的基础上,作好声波测井资料的深时转换。
利用合成地震记录标定层位时,除了深时转换的因素外,叠前处理及其它因素也会造成钻井地质分层与地震解释地质分层的不吻合,这样会使由测井资料得到的低频信息与井旁道所缺失的低频信息不一致,以这样的低频信息横向递推就会出现错误,造成反演结果的错误。
目前,国外的反演软件如RM 、STRA TA 、JASON 等,在层位标定时均具有强制使钻井地质分层与地震解释深度匹配的功能。
我们认为,除了对声波测井曲线进行必要的环境校正和正确的深时转换外,在层位标定误差不大时,可以对声速测井曲线进行层间的压缩与拉伸,达到与地震解释层位匹配的目的。
在此基础上,求得井点处的低频信息。
2.2 测井资料的标准化在工区存在多井条件下进行波阻抗反演时,测井资料的标准化处理显得十分重要。
测井曲线经过环境校正和曲线编辑后,测井读数仍然存在一定的误差,这种误差主要是由仪器刻度不一、仪器不正常的工作与操作、使用不同测井公司的仪器以及环境校正不完善等因素引起的。
由于这些误差的存在,可能导致不同井在标准层上的测井读数差别较大,而这种误差造成的声波测井曲线数据幅度误差,直接导致井间低频分量的横向内插、外推误差,使得原来井间岩性没有的横向变化,却可能推出岩性有横向变化,产生解释与反演的陷阱。
所以,必须使用标准化后的声波测井资料构建低频分量。
2.3 选择构造平缓方向构建低频分量无论是进行三维波阻抗的面积反演处理,还是对二维测线进行反演处理,或是对三维工区内抽取的连井测线进行反演处理,都应当考虑构造形态、沉积模式等地质特征来确定初始模型・92・第1期 波阻抗反演中低频分量构建的经验与技巧或低频分量。
一般说来,三维面积处理应选择构造平缓的方向,即选择顺构造走向的主测线或联络测线进行反演处理,也可顺构造走向抽取任意联井测线进行反演,得到全工区的波阻抗数据。
