机顶盒蓝牙发射接收芯片IC立体声方案说明

机顶盒方案芯片在现代家庭中，机顶盒（Set-top box）已经成为一个不可或缺的设备，用于接收和解析电视信号，提供丰富的多媒体内容和服务。

机顶盒方案芯片作为机顶盒的核心组成部分，是实现这些功能的关键。

本文将介绍机顶盒方案芯片的基本原理和功能特点。

一、机顶盒方案芯片的基本原理机顶盒方案芯片是一种集成电路，内含多个核心组件，包括处理器、图形处理单元、视频解码器、音频解码器等。

它通过处理电视信号，并进行解码、解析和播放，最终将多媒体内容呈现在电视机上。

机顶盒方案芯片通常采用高性能、低功耗的架构，以提供稳定流畅的用户体验。

二、机顶盒方案芯片的功能特点1. 高清视频解码能力：机顶盒方案芯片具备强大的视频解码能力，支持多种视频格式解码，包括高清视频（如1080p、4K）和多媒体流媒体（如H.264、H.265）等。

这使得机顶盒能够提供高质量的视频播放效果，为用户带来更好的观看体验。

2. 多媒体内容播放：机顶盒方案芯片通过内置的多媒体播放器，可以支持播放各种格式的音频和视频文件，如MP3、MP4等。

同时，它也支持网络流媒体的播放，可以通过互联网接入，享受来自全球各地的丰富内容。

3. 操作系统支持：机顶盒方案芯片通常搭载了一个完整的操作系统，如Android TV、Linux等。

这使得机顶盒具备良好的用户界面和交互体验，用户可以通过遥控器或其它外部输入设备进行操作。

4. 多种接口支持：机顶盒方案芯片支持多种外部接口，如HDMI、USB、以太网等，这使得机顶盒可以连接到外部存储设备、网络、音视频设备等。

用户可以通过这些接口进行数据传输、设备扩展和外围设备的连接。

5. 网络连接功能：机顶盒方案芯片支持有线和无线网络连接，可以通过以太网、WiFi等方式接入互联网。

这使得机顶盒可以实现在线更新、应用下载和多媒体内容的流媒体播放。

6. 智能家居控制：一些机顶盒方案芯片还具备智能家居控制功能，支持物联网协议（如Zigbee、Z-Wave等），可以通过机顶盒来控制智能家居设备，如智能灯泡、智能插座等。

ES9023芯片介绍ES9023是24bit立体声音频数-模转换芯片，芯片内集成2Vrms输出的驱动运放。

采用了业界先进的SABRE数-模转换技术，这款芯片集最佳音质、高性价比于一身，使之成为数模转换的理想选择。

可以应用在蓝光播放器、CD/DVD、高清机顶盒、数字电视或音频接收设备等产品。

ES9023内部使用专利技术的超线流（Hyperstream)架构和时域抖动消除技术，使之可以实现无抖动录音级别的音质，动态范围达到了112dB。

由于芯片内集成了电荷泵可以产生负电压，ES9023可以在单电源供电下参考地线直接输出2Vrms，免除了直流电压隔离的耦合电容。

而且，输出幅度可以根据实际需要，通过电阻来设置小于2Vrms水平。

开关机噪声也得以全面抑制。

专用的控制/状态引脚可以允许在没有单片机控制的情况下容易集成到系统中。

后记ES9023是ESS公司一款单端输出DAC芯片，也是他们的SABRE DAC系列里很独特、简洁的一款，公认为是最容易出好声的解码芯片。

在3.6V供电下我们实际测试输出可以大于2Vrms，而且没有耦合电容的结构，不用再费心寻找价格不菲的耦合电容了，也不需要担心电容带来的音频失真（通常会这样）。

另外实际测试中我们用32ohm耳机发现也可以很好驱动，只不过输出幅度会略为减小。

而对于驳接功放、耳放等电路，更是不在话下。

亿世科技（ESS Technology）的最新解码芯片S9023。

ES9023 拥有从此公司顶级产品ES9018 身上继承过来的多处核心技术，包括专利技术的超级流水线结构（Hyperstream architecture）和时域抖动消除器（Time Domain Jitter Eliminator）等。

设计完美并精心校音的ES9023 解码电路可以提供惊人性价比的声音输出。

欢迎登陆HiFi音响论坛参与讨论。

一、关于BTT026BTT026是一款蓝牙立体声发射与接收设备。

作为发射器使用时可通过它将您的随身听播放器、电视机、PC 等设备上播放的音乐以无线方式传送到您的蓝牙立体声接收设备；作为接收器使用时可通过它使您的普通音频设备也能接收蓝牙音频，以无线方式收听音乐。

二、系统要求1、作为发射器用时，音源设备要求具有3.5mm 音频输出接口，音频接收设备要求是支持蓝牙A2DP 协议的蓝牙立体声接收设备，譬如蓝牙耳机、蓝牙音箱等。

2、作为接收器用时，音源设备为支持蓝牙A2DP 协议的蓝牙立体声发射设备，譬如蓝牙手机、电脑等。

音频输出设备要求是具有3.5mm 音频输出接口的音箱、耳机等。

三、简图■ 开始使用一、充电该产品使用内置可充电电池，在使用过程中若看到只有红灯闪烁时，表示电池电量低，您需要对本产品充电。

若是在RX 模式，您还能听到每1分钟响一串提示音。

1、将USB 充电线连至电脑USB 接口或充电器的USB 接口。

2、将USB 充电线末端连接到发射器的充电接口。

红灯恒亮 ＝ 正在充电红灯熄灭 ＝ 已充满电3、电池充满电大约需要：2小时警告：为本产品提供电源的可充电电池必须妥善处置，以便回收利用。

请与当地的回收中心联系来获取妥善处置的办法。

不要将电池放入火中，以免引起爆炸。

二、收线1、不使用产品时，可以将音频线收到边沿的收线槽内，以方便携带与收藏，操作方式如下图所示。

2、当您要使用产品时，请参照以下图示方式将音频线从收线槽拔出。

注意：收起音频线时，请勿直接将3.5mm插头强行挤压到卡扣内；取出音频线时，请勿直接将3.5mm插头往外掰出。

请按以上图示方式沿箭头方向推入或推出卡扣，以免损坏收线槽的橡胶卡扣。

三、模式切换相应变化。

四、TX模式（一）、开机\关机●若开机后5分钟内仍未连接到任何设备，BTT026自动关机，以便节省电量。

●配对模式会维持2分钟，超过2分钟未配对成功，则自动进入待机未连接模式。

（二）、与蓝牙接收设备配对与一个设备配对连接初次使用时，必须令发射器与您的蓝牙接收设备配对，一般配对步骤如下：1、确保当前处于TX模式，否则请重新设置到TX模式。

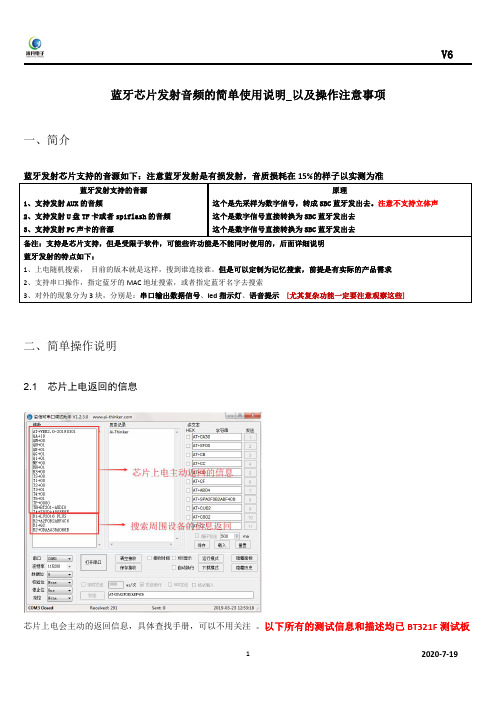

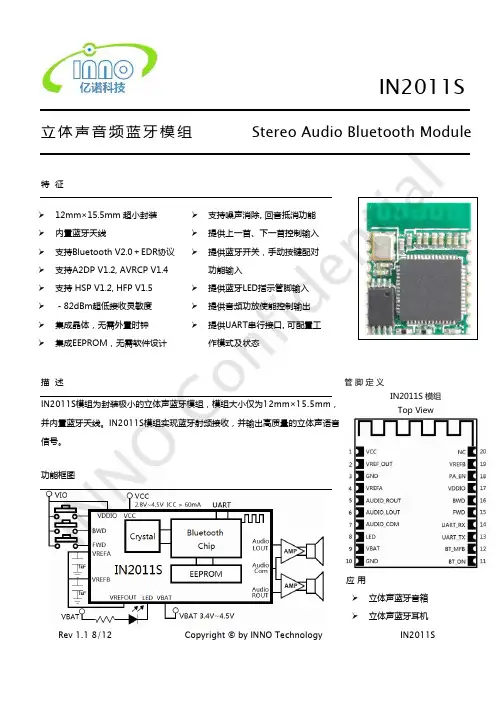

蓝牙芯片发射音频的简单使用说明_以及操作注意事项一、简介蓝牙发射芯片支持的音源如下：注意蓝牙发射是有损发射，音质损耗在15%的样子以实测为准蓝牙发射支持的音源原理1、支持发射AUX的音频这个是先采样为数字信号，转成SBC蓝牙发出去。

注意不支持立体声2、支持发射U盘TF卡或者spiflash的音频这个是数字信号直接转换为SBC蓝牙发出去3、支持发射PC声卡的音源这个是数字信号直接转换为SBC蓝牙发出去备注：支持是芯片支持，但是受限于软件，可能些许功能是不能同时使用的，后面详细说明蓝牙发射的特点如下：1、上电随机搜索，目前的版本就是这样，搜到谁连接谁。

但是可以定制为记忆搜索，前提是有实际的产品需求2、支持串口操作，指定蓝牙的MAC地址搜索，或者指定蓝牙名字去搜索3、对外的现象分为3块，分别是：串口输出数据信号、led指示灯、语音提示[尤其复杂功能一定要注意观察这些]二、简单操作说明2.1芯片上电返回的信息芯片上电会主动的返回信息，具体查找手册，可以不用关注。

以下所有的测试信息和描述均已BT321F测试板2.2蓝牙连接---随机搜索---初级的使用方式1、如果是简单的应用，模块上电自动进入随机搜索，他会直接进入搜索状态，搜索到谁就连谁2、芯片上电，如果是发射模式，芯片会自动进入随机搜索，直到连接成功2.3蓝牙连接---指定地址去连接---比较复杂1、这个详细的可以看看手册2、简单来说，就是先搜索周围的设备，获取名字和MAC地址，然后再指定MAC地址去连接3、也可以使用其它的方式，譬如手机获取目标的MAC地址之后。

直接发起指定MAC地址搜索的指令详见手册的6.3.3章节2.4蓝牙连接---指定名字去连接---比较复杂详见使用手册的详细说明。

2.4蓝牙发射的音源说明1、优先级:U盘>TF>flash>AUX>PC。

注意发射aux是立体声混合，也就是不支持立体声2、如果连接成功之后，会依次按照如上的顺序去初始化设备，然后播放音乐，同时发射音源。

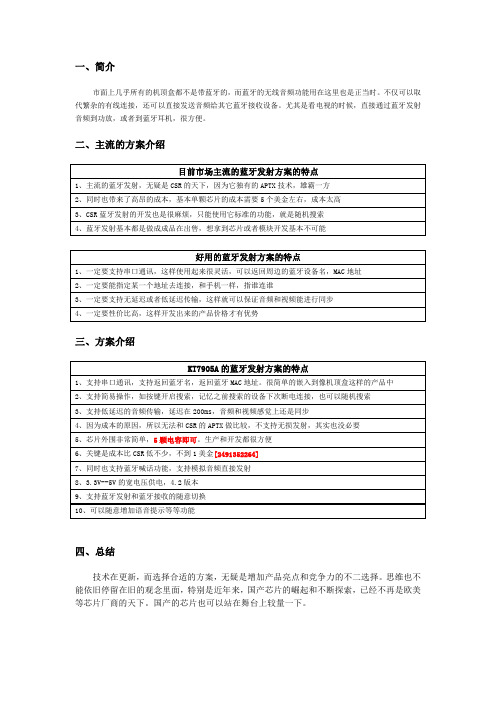

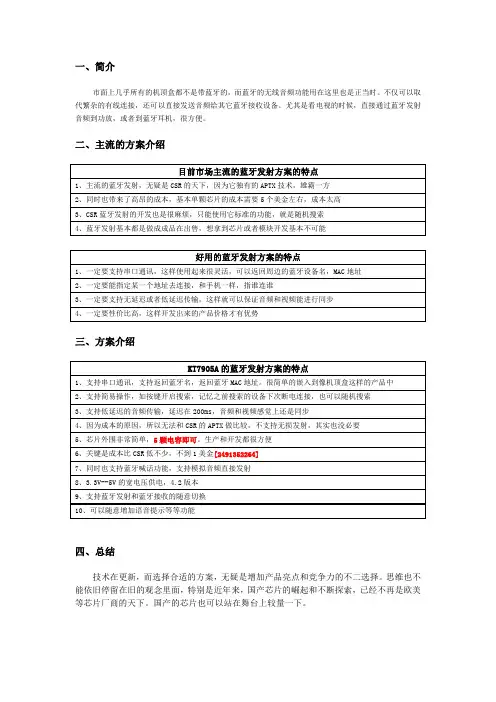

一、简介市面上几乎所有的机顶盒都不是带蓝牙的，而蓝牙的无线音频功能用在这里也是正当时。

不仅可以取代繁杂的有线连接，还可以直接发送音频给其它蓝牙接收设备。

尤其是看电视的时候，直接通过蓝牙发射音频到功放，或者到蓝牙耳机，很方便。

二、主流的方案介绍目前市场主流的蓝牙发射方案的特点1、主流的蓝牙发射，无疑是CSR的天下，因为它独有的APTX技术，雄霸一方2、同时也带来了高昂的成本，基本单颗芯片的成本需要5个美金左右，成本太高3、CSR蓝牙发射的开发也是很麻烦，只能使用它标准的功能，就是随机搜索4、蓝牙发射基本都是做成成品在出售，想拿到芯片或者模块开发基本不可能好用的蓝牙发射方案的特点1、一定要支持串口通讯，这样使用起来很灵活，可以返回周边的蓝牙设备名，MAC地址2、一定要能指定某一个地址去连接，和手机一样，指谁连谁3、一定要支持无延迟或者低延迟传输，这样就可以保证音频和视频能进行同步4、一定要性价比高，这样开发出来的产品价格才有优势三、方案介绍KT7905A的蓝牙发射方案的特点1、支持串口通讯，支持返回蓝牙名，返回蓝牙MAC地址。

很简单的嵌入到像机顶盒这样的产品中2、支持简易操作，如按键开启搜索，记忆之前搜索的设备下次断电连接，也可以随机搜索3、支持低延迟的音频传输，延迟在200ms，音频和视频感觉上还是同步4、因为成本的原因，所以无法和CSR的APTX做比较，不支持无损发射，其实也没必要5、芯片外围非常简单，5颗电容即可。

生产和开发都很方便6、关键是成本比CSR低不少，不到1美金[2491352264]7、同时也支持蓝牙喊话功能，支持模拟音频直接发射8、3.3V--5V的宽电压供电，4.2版本9、支持蓝牙发射和蓝牙接收的随意切换10、可以随意增加语音提示等等功能四、总结技术在更新，而选择合适的方案，无疑是增加产品亮点和竞争力的不二选择。

思维也不能依旧停留在旧的观念里面，特别是近年来，国产芯片的崛起和不断探索，已经不再是欧美等芯片厂商的天下。

机顶盒芯片方案随着科技的不断发展和人们对电视娱乐体验的需求越来越高，机顶盒的市场需求也在不断增加。

机顶盒作为连接电视和网络的桥梁，不仅提供了丰富的视频和娱乐内容，还能够将普通电视升级为智能电视。

而在机顶盒的核心就是芯片方案。

机顶盒芯片方案是一个涉及到多个领域的复杂技术解决方案。

它包括了多种功能模块，如视频解码、音频处理、网络连接、存储等等。

一个优秀的机顶盒芯片方案不仅需要满足高清视频播放和流畅运行的要求，还要兼容各种视频格式和多种操作系统。

同时，为了提供更好的用户体验，还需要支持高速网络连接和良好的图形处理能力。

在选择机顶盒芯片方案时，需要考虑以下几个关键因素：1. 处理性能：高性能的处理器可以提供更流畅的视频播放和应用运行体验。

目前市场上常用的处理器有ARM、Intel、AMD等。

选择适合自己产品的处理器型号需要综合考虑功耗、成本和性能等因素。

2. 视频解码能力：机顶盒芯片方案需要支持主流的视频解码格式，如H.264、H.265等。

同时，还需要支持4K或者8K超高清视频解码，以满足用户对高清视频亮度、对比度以及颜色饱和度等方面的要求。

3. 音频处理能力：一个好的机顶盒芯片方案应当支持多种音频解码格式，如Dolby Atmos、DTS等，以提供更加逼真的音效效果。

同时，还需要具备降噪、回声消除等音频处理功能，以提升用户的听觉享受。

4. 网络连接：机顶盒需要具备稳定、高速的网络连接，以保证用户能够顺畅地观看在线视频和进行网络游戏等。

因此，机顶盒芯片方案应当支持多种网络连接方式，如以太网、Wi-Fi、蓝牙等。

5. 存储容量：机顶盒芯片方案需要具备足够的存储容量，以安装和缓存丰富的应用和内容。

此外，还需要支持外置存储设备，如USB、SD卡等。

6. 系统兼容性：机顶盒芯片方案应当支持常用的操作系统，如Android、Linux等，以提供广泛的应用和内容支持。

除了以上关键因素，机顶盒芯片方案还需要考虑功耗、散热、成本以及系统稳定性等方面的因素。

广 州 杰 赛 科 技 股 份 有 限 公 司GCI SCIENCE &TECHNOLOGY CO.,LTD机顶盒硬件参数资料目 录1. 概要 (4)2. 芯片方案 (4)2.1. 海思－Hi (4)2.1.1.Hi3109 ................................................................................................. 4 2.1.2.Hi3110Q............................................................................................... 4 2.1.3.Hi3110E ............................................................................................... 5 2.1.4.Hi3130 ................................................................................................. 5 2.1.5.Hi3560 ................................................................................................. 5 2.1.6. Hi3560Q.. (5)2.1.7. Hi3570 (6)2.2. 意法－ST (6)2.2.1.STi5189................................................................................................ 6 2.2.2.STi5197 & STi5198 .......................................................................... 6 2.2.3.STi5197L.............................................................................................. 7 2.2.4.STi5202................................................................................................ 8 2.2.5.STi5512................................................................................................ 8 2.2.6.STi5516................................................................................................ 9 2.2.7.STi5517.............................................................................................. 10 2.2.8. STi5518. (10)2.2.9. STi5528 & STi4629 (12)2.2.10. STi7105 (13)2.2.11. STi7106 (14)2.2.12. STi7108 (15)2.2.13. STi7111 (16)2.2.14. STi7141 (17)2.2.15. STV6110A & STV0903 (18)2.3. 日电—NEC (19)2.3.1.EMMA3SL/LP & EMMA3SL/L ...................................................... 19 2.3.2.EMMA3SL/HD & EMMA3SL/SD ................................................... 20 2.3.3. EMMA2SE .. (22)2.3.4. EMMA 2SL/P (24)2.3.5. EMMA3SL/P (24)2.3.6. EMMA TM3TL (29)2.3.7. EMMA TM2TS (31)2.4. 恩智浦－NXP (34)2.4.1. CX2450x (34)2.4.2. PNX847x/8x/9x (35)2.5. 博通－Broadcom (36)广 州 杰 赛 科 技 股 份 有 限 公 司GCI SCIENCE &TECHNOLOGY CO.,LTD2.5.2.BCM3556 ........................................................................................... 37 2.5.3.BCM7003 & BCM7004........................................................................ 38 2.5.4.BCM7019 ＆ BCM7025 ................................................................... 38 2.5.5.BCM7205 ＆ BCM7206 ..................................................................... 39 2.5.6.BCM7340 ＆ BCM7342.................................................................. 39 2.5.7. BCM7405 . (40)2.5.8. BCM7466 (41)2.5.9. BCM7580 (41)2.6. 杭州国芯 (42)2.6.1.信道芯片系列..................................................................................... 42 2.6.2.GX1502--DTMB GX1502是一款国标地面数字电视解调芯片； ....... 42 2.6.3.GX1501--DTMB+DVB-C .................................................................... 44 2.6.4.GX1201--DVB-T................................................................................. 45 2.6.5.GX1131--DVB-S2 ............................................................................... 46 2.6.6.GX1121C--ABS-S ............................................................................. 47 2.6.7.GX1101--DVB-S ................................................................................. 47 2.6.8.GX1001--DVB-C ................................................................................ 48 2.6.9.信源＋视频后处理芯片....................................................................... 50 2.6.10. GX2001--Scaler+Deinterlace . (50)2.6.11.GX3000--MPEG2+CA ......................................................................... 51 2.6.12.GX3001--MPEG2+CA ......................................................................... 52 2.6.13.GX3002-- MPEG2+ PVR+PIP .............................................................. 53 2.6.14.GX3101-- A VS/MPEG2+ PVR .............................................................. 54 2.6.15.GX3601--CA+USB.............................................................................. 55 2.6.16. 信道＋信源＋视频后处理芯片 ............................................................ 56 2.6.17. GX6201--DVB-T+MPEG2 . (56)2.6.18. GX6108--DVB-S+MPEG2+PVR (57)2.6.19. GX6107--DVB-S+MPEG2+PVR+PIP (57)2.6.20. GX6106--DVB-S+MPEG2+CA (58)2.6.21. GX6105--DVB-S+MPEG2 (58)2.6.22. GX6103--DVB-S+MPEG2+PVR (59)2.6.23. GX6102--DVB-S+MPEG2+CA (59)2.6.24. GX6101--DVB-S+MPEG2 (60)2.6.25. GX6101D--DVB-S+MPEG2 (61)2.6.26. GX6101M-- RF+QPSK+MPEG2+SDRAM (62)2.7. 卓然--Zoran (62)2.7.1. ZR39104 (62)2.8. 飞利浦--Philips (62)2.8.1. TDA15500 (62)2.9. 富士通--Fujitsu (63)2.9.1. MB86H20B (63)广 州 杰 赛 科 技 股 份 有 限 公 司GCI SCIENCE &TECHNOLOGY CO.,LTD2.9.3. MB86H60 (63)2.9.4. MB87L2250 (64)2.10. 美商巨积--LSI Logic (65)2.10.1. SC2000 (66)2.10.2. SC2005 (67)2.10.3. SC2005B (69)2.10.4. A ViA-9600 (69)2.10.5. A ViA-9700 (69)2.11. 科胜讯--Conexant (70)2.11.1.CX24152/5 ......................................................................................... 70 2.11.2.CX24109 ............................................................................................ 71 2.11.3.CX24116 & CX24118 & CX23883 .......................................................... 71 2.11.4.CX24143 ............................................................................................ 72 2.11.5.CX2427X ........................................................................................... 72 2.11.6. CX2445X . (72)2.11.7. CX2310X (73)2.11.8. CX24116 & CX2417X & CX2418X & CX20552 (76)广 州 杰 赛 科 技 股 份 有 限 公 司GCI SCIENCE &TECHNOLOGY CO.,LTD1. 概要本文档阐述了数字机顶盒产业的芯片方案（机顶盒产业链中各环节的厂商，包括芯片厂商、CA 厂商、中间件厂商、ODM 和机顶盒制造厂商，对机顶盒产业进行了完整的勾画）。

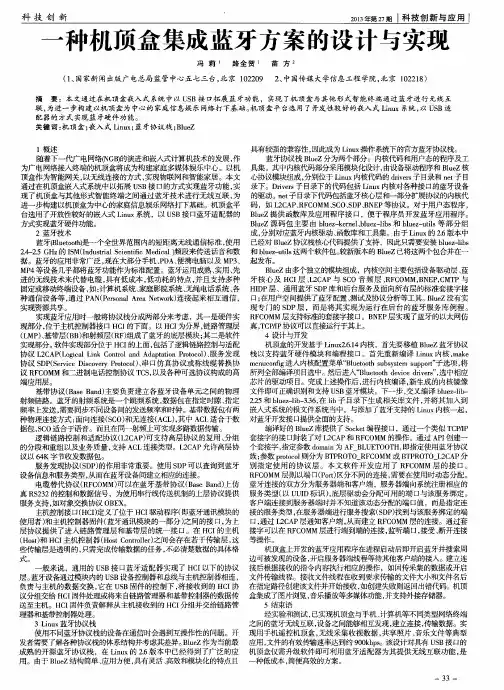

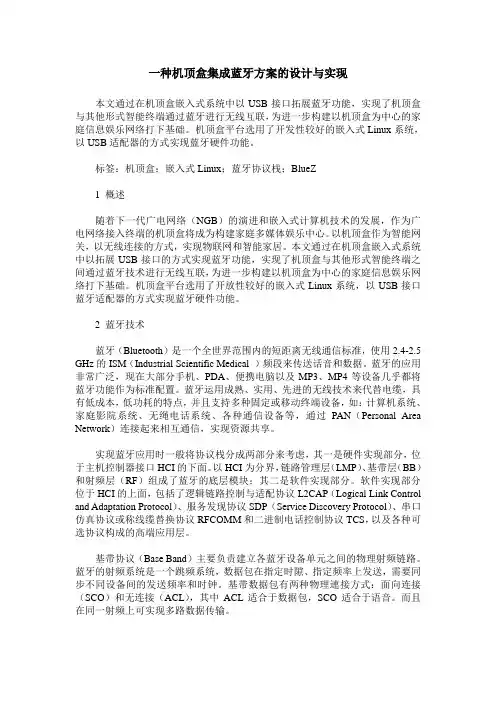

一种机顶盒集成蓝牙方案的设计与实现本文通过在机顶盒嵌入式系统中以USB接口拓展蓝牙功能，实现了机顶盒与其他形式智能终端通过蓝牙进行无线互联，为进一步构建以机顶盒为中心的家庭信息娱乐网络打下基础。

机顶盒平台选用了开发性较好的嵌入式Linux系统，以USB适配器的方式实现蓝牙硬件功能。

标签：机顶盒；嵌入式Linux；蓝牙协议栈；BlueZ1 概述随着下一代广电网络（NGB）的演进和嵌入式计算机技术的发展，作为广电网络接入终端的机顶盒将成为构建家庭多媒体娱乐中心。

以机顶盒作为智能网关，以无线连接的方式，实现物联网和智能家居。

本文通过在机顶盒嵌入式系统中以拓展USB接口的方式实现蓝牙功能，实现了机顶盒与其他形式智能终端之间通过蓝牙技术进行无线互联，为进一步构建以机顶盒为中心的家庭信息娱乐网络打下基础。

机顶盒平台选用了开放性较好的嵌入式Linux系统，以USB接口蓝牙适配器的方式实现蓝牙硬件功能。

2 蓝牙技术蓝牙（Bluetooth）是一个全世界范围内的短距离无线通信标准，使用2.4-2.5 GHz的ISM（Industrial Scientific Medical ）频段来传送话音和数据。

蓝牙的应用非常广泛，现在大部分手机、PDA、便携电脑以及MP3、MP4等设备几乎都将蓝牙功能作为标准配置。

蓝牙运用成熟、实用、先进的无线技术来代替电缆，具有低成本，低功耗的特点，并且支持多种固定或移动终端设备，如：计算机系统、家庭影院系统、无绳电话系统、各种通信设备等，通过PAN（Personal Area Network）连接起来相互通信，实现资源共享。

实现蓝牙应用时一般将协议栈分成两部分来考虑，其一是硬件实现部分，位于主机控制器接口HCI的下面。

以HCI为分界，链路管理层（LMP）、基带层（BB）和射频层（RF）组成了蓝牙的底层模块；其二是软件实现部分。

软件实现部分位于HCI的上面，包括了逻辑链路控制与适配协议L2CAP（Logical Link Control and Adaptation Protocol）、服务发现协议SDP（Service Discovery Protocol）、串口仿真协议或称线缆替换协议RFCOMM和二进制电话控制协议TCS，以及各种可选协议构成的高端应用层。
