机顶盒使用说明书数字电视机顶盒STB（Set-TopBox）是信息家电之一，它是一种能够让用户在现有模拟电视机上观看数字电视节目，并进行交互式数字化娱乐、教育和商业化活动的消费类电子产品。
目前我们使用的是数字有线电视机顶盒（DVB-C），是可以将有线的数字电视信号转换成电视机可接收的模拟信号的变换设备，它对经过数字化压缩的图象和声音信号进行解码还原，产生模拟的视频和音频信号，通过机顶盒上的各种信号输出端（音视频输出端子、分量视频输出端子、S－视频输出端子、HDMI端子）经由信号线输送到电视机相应输入端，来收看高质量的电视节目。
基本使用方法1.机顶盒主要端口功能有线电视信号输入（射频输入）端子，连接有线电视信号线；有线电视信号输出（环路输出）端子，连接到电视机，要观赏模拟方式播放的节目时，加以连接；视频输出端子（黄色），连接到电视机的视频输入端子；音频输出端子（红色、白色），连接到电视机的音频输入端子，红色是右声道，白色是左声道；色差分量输出端子，连接到有分量视频输入端子的电视机，但是，还需要连接音频输出；S－视频输出端子，连接到有S－视频输入端子的电视机，同样需要连接音频输出；HDMI端子，数字信号输出接口，高质量地传送数字图象和声音；数字音频（广播）输出接口( SPDIF)，通过此接口可以实现数字音频（广播）的光纤信号输出；RS232串行端子，用于机顶盒和外部连接设备之间的信号接收和发送，是维护人员专用的接口。
2.系统连接A、通过同轴电缆（有线电视信号线）连接有线电视CATV用户盒到机顶盒的信号输入端口；B、通过音视频线（黄红白线），颜色对应地连接机顶盒背面的音视频输出端到电视机的音视频输入端，也可采用分量视频线（红蓝绿线），S－端子视频线和HDMI线连接到电视机相应的输入端口上；C、通过同轴电缆连接机顶盒的环路输出到电视机的有线输入端用于收看模拟电视（可选操作）；D、接通机顶盒电源。
3.快速安装使用A、检查系统连接；B、插入节目运营商提供的智能卡，卡上绘有插入方向的箭头，按箭头方向插入前面板的插槽即可；C、打开电视机并将电视机切换到视频/AV状态(或S视频、HDMI等相应状态)，打开机顶盒电源出现“徐州有线数字电视”界面（初次开机时会自动搜索可用频道并储存），稍后即可观看数字电视节目；D、使用机顶盒遥控器选择所要收看的数字电视节目以及调整机顶盒的音量，使用电视机遥控器控制电视机音量。
STB工作原理一、引言随着数字电视技术的飞速发展，机顶盒（Set-Top Box，简称STB）作为连接用户电视机与数字电视网络的桥梁，其重要性日益凸显。
STB不仅实现了数字电视信号的接收、解码和显示，还提供了丰富的互动功能和增值服务。
本文将深入探讨STB的工作原理，带领读者了解这一神奇小盒子背后的科技魅力。
二、STB的基本构成机顶盒是一个复杂的电子设备，通常由以下几个主要部分构成：1. 调谐器：负责接收来自数字电视网络的射频信号，并将其转换为中频信号，以便后续处理。
2. 解调器：将中频信号解调为基带信号，即包含音视频信息的数字流。
3. 解码器：对基带信号进行解码，还原出原始的音视频数据。
4. CPU和操作系统：负责整个STB的控制和数据处理，运行各种应用程序。
5. 存储器：存储操作系统、应用程序和数据文件。
6. 音视频输出接口：将解码后的音视频信号输出到电视机上显示。
7. 通信接口：实现STB与外部设备（如遥控器、互联网等）的通信。
三、STB的工作原理1. 信号接收与解调当用户打开电视机并选择某个数字电视频道时，STB的调谐器会接收到来自数字电视网络的射频信号。
这个信号包含了选定频道的音视频信息和其他相关数据。
调谐器将射频信号转换为中频信号后，解调器将其进一步解调为基带信号。
2. 信号解码与处理解码器负责对基带信号进行解码，还原出原始的音视频数据。
这个过程涉及到复杂的数字信号处理技术，包括去噪、纠错和解码等。
解码后的音视频数据被传输到CPU 进行处理。
CPU根据操作系统和应用程序的指令，对音视频数据进行格式转换、缩放、增强等操作，以适应电视机的显示需求。
3. 输出与显示处理后的音视频数据通过音视频输出接口传输到电视机上。
电视机根据接收到的信号类型（如HDMI、AV等），将音视频数据显示出来。
同时，STB还可以通过通信接口与外部设备进行交互，如接收遥控器的指令、连接互联网进行在线升级等。
4. 增值服务与互动功能除了基本的数字电视信号接收和解码功能外，STB还提供了丰富的增值服务和互动功能。

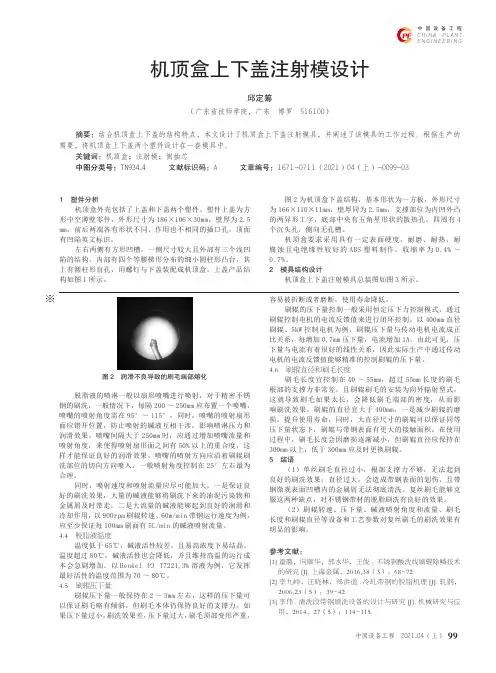

99中国设备工程C h i n a P l a n t E n g i n e e r i ng中国设备工程 2021.04 （上）1 塑件分析机顶盒外壳包括了上盖和下盖两个塑件。
塑件上盖为方形中空薄壁零件，外形尺寸为186×106×30mm，壁厚为2.5 mm，前后两端各有形状不同、作用也不相同的插口孔，顶面有凹陷英文标识。
左右两侧有方形凹槽，一侧尺寸较大且外部有三个浅凹陷的结构。
内部有四个等腰梯形分布的细小圆柱形凸台，其上有圆柱形盲孔，用螺钉与下盖装配成机顶盒。
上盖产品结构如图1所示。
机顶盒上下盖注射模设计邱定筹（广东省技师学院，广东 博罗 516100）摘要：结合机顶盒上下盖的结构特点，本文设计了机顶盒上下盖注射模具，并阐述了该模具的工作过程。
根据生产的需要，将机顶盒上下盖两个塑件设计在一套模具中。
关键词：机顶盒；注射模；侧抽芯中图分类号：TN934.4 文献标识码：A 文章编号：1671-0711（2021）04（上）-0099-03图2为机顶盒下盖结构，基本形状为一方板，外形尺寸为166×110×11mm，壁厚同为2.5mm，支撑部位为内凹外凸的两异形工字，底部中央有五角星形状的散热孔，四周有4个沉头孔，侧向无孔槽。
机顶盒要求采用具有一定表面硬度，耐磨、耐热、耐腐蚀且电绝缘性较好的ABS 塑料制作，收缩率为0.4%～0.7%。
2 模具结构设计机顶盒上下盖注射模具总装图如图3所示。
图2 润滑不良导致的刷毛端部熔化脱脂液的喷淋一般以扇形喷嘴进行喷射，对于精密不锈钢的刷洗，一般情况下，每隔200～250mm 应布置一个喷嘴，喷嘴的喷射角度需在95°～115°，同时，喷嘴的喷射扇形面应错开位置，防止喷射的碱液互相干涉，影响喷淋压力和润滑效果。
喷嘴间隔大于250mm 时，应通过增加喷嘴流量和喷射角度，来使得喷射扇形面之间有50%以上的重合度，这样才能保证良好的润滑效果。

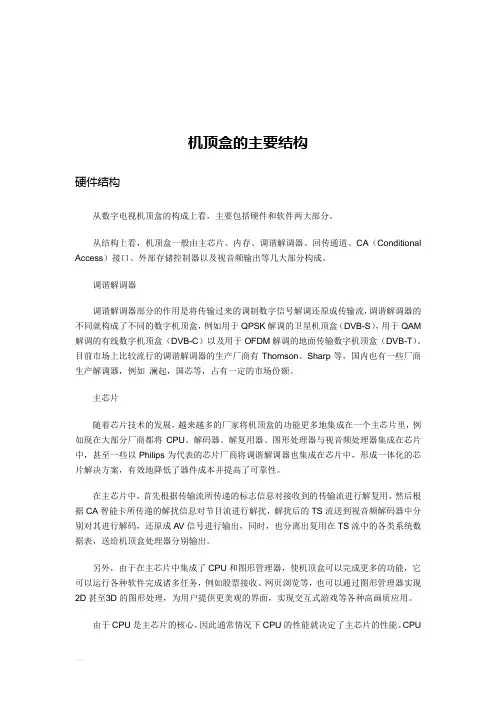

机顶盒的主要结构硬件结构从数字电视机顶盒的构成上看，主要包括硬件和软件两大部分。
从结构上看，机顶盒一般由主芯片、内存、调谐解调器、回传通道、CA（Conditional Access）接口、外部存储控制器以及视音频输出等几大部分构成。
调谐解调器调谐解调器部分的作用是将传输过来的调制数字信号解调还原成传输流，调谐解调器的不同就构成了不同的数字机顶盒，例如用于QPSK解调的卫星机顶盒（DVB-S），用于QAM 解调的有线数字机顶盒（DVB-C）以及用于OFDM解调的地面传输数字机顶盒（DVB-T）。
目前市场上比较流行的调谐解调器的生产厂商有Thomson、Sharp等，国内也有一些厂商生产解调器，例如澜起，国芯等，占有一定的市场份额。
主芯片随着芯片技术的发展，越来越多的厂家将机顶盒的功能更多地集成在一个主芯片里，例如现在大部分厂商都将CPU、解码器、解复用器、图形处理器与视音频处理器集成在芯片中，甚至一些以Philips为代表的芯片厂商将调谐解调器也集成在芯片中，形成一体化的芯片解决方案，有效地降低了器件成本并提高了可靠性。
在主芯片中，首先根据传输流所传递的标志信息对接收到的传输流进行解复用，然后根据CA智能卡所传递的解扰信息对节目流进行解扰，解扰后的TS流送到视音频解码器中分别对其进行解码，还原成AV信号进行输出，同时，也分离出复用在TS流中的各类系统数据表，送给机顶盒处理器分别输出。
另外，由于在主芯片中集成了CPU和图形管理器，使机顶盒可以完成更多的功能，它可以运行各种软件完成诸多任务，例如股票接收、网页浏览等，也可以通过图形管理器实现2D甚至3D的图形处理，为用户提供更美观的界面，实现交互式游戏等各种高画质应用。
由于CPU是主芯片的核心，因此通常情况下CPU的性能就决定了主芯片的性能。
CPU的性能一般是由主频决定的，主频越高则CPU的性能也越高。
目前最快的CPU主频已经超过了800 MIPS，即使是目前市场上流行、最基本的机顶盒中CPU的主频也超过了50 MIPS。
机顶盒的工作原理简介标题：机顶盒的工作原理简介引言概述：机顶盒作为家庭娱乐设备的重要组成部份，其工作原理是如何实现的呢？本文将从硬件结构、软件系统、信号接收、解码处理和用户交互五个方面来介绍机顶盒的工作原理。
一、硬件结构1.1 中央处理器：机顶盒内置的中央处理器负责控制整个系统的运行和数据处理。
1.2 存储器：机顶盒内置的存储器用于存储操作系统、应用程序和用户数据。
1.3 输入输出接口：机顶盒配备了多种输入输出接口，如HDMI、USB、网口等，用于连接外部设备和传输数据。
二、软件系统2.1 操作系统：机顶盒通常运行基于Linux或者Android的操作系统，提供用户界面和应用程序支持。
2.2 应用程序：机顶盒内置各种应用程序，如视频播放器、游戏应用、社交媒体等，丰富用户体验。
2.3 固件升级：机顶盒定期通过网络升级固件，以提升系统性能和功能。
三、信号接收3.1 有线接收：机顶盒通过有线电视信号接收器接收有线电视信号，如电缆电视或者卫星电视信号。
3.2 无线接收：机顶盒通过无线网络接收器接收网络视频流，如OTT视频服务或者在线直播。
3.3 天线接收：机顶盒通过数字电视天线接收地面数字电视信号，如地面数字电视广播。
四、解码处理4.1 视频解码：机顶盒内置视频解码器将接收到的视频信号解码为可显示的视频画面。
4.2 音频解码：机顶盒内置音频解码器将接收到的音频信号解码为可听的声音。
4.3 数据处理：机顶盒通过中央处理器对解码后的数据进行处理，如播放、录制、缓存等操作。
五、用户交互5.1 遥控器：用户通过遥控器对机顶盒进行操作，如选择频道、调节音量、切换应用等。
5.2 用户界面：机顶盒提供用户友好的界面，方便用户浏览节目、设置参数、管理应用等。
5.3 互联网功能：机顶盒支持互联网功能，如在线购物、社交媒体、视频点播等，为用户提供更多娱乐选择。
总结：机顶盒的工作原理涉及硬件结构、软件系统、信号接收、解码处理和用户交互等多个方面，通过以上介绍，读者可以更好地了解机顶盒是如何实现家庭娱乐功能的。
机顶盒编辑数字视频变换盒（英语：Set Top Box，简称STB），通常称作机顶盒或机上盒，是一个连接电视机与外部信号源的设备。
它可以将压缩的数字信号转成电视内容，并在电视机上显示出来。
信号可以来自有线电缆、卫星天线、宽带网络以及地面广播。
机顶盒接收的内容除了模拟电视可以提供的图像、声音之外，更在于能够接收数据内容，包括电子节目指南、因特网网页、字幕等等。
使用户能在现有电视机上观看数字电视节目，并可通过网络进行交互式数字化娱乐、教育和商业化活动。
目录1功能2业务3互联网企业跨足机顶盒4接口5刷机6接线7分类8工作原理9构成10作用11技术12故障处理13机芯片14保养15区别数字机顶盒的基本功能是接收数字电视社区多功能服务3互联网企业跨足机顶盒虽然互联网企业“跨界”做盒子困难实多，但为了“电视这块屏”，各企业还是打破头了想入行。
中国有4亿多家庭，而电视机的数量更要远高于4亿台，其中非智能电视占据着相当大的一部分比例。
如此根据盒子的平均价格，可大致推算出机顶盒市场需求或将超过千亿。
市场前景巨大且成本低廉的盒子成为互联网企业图谋电视屏的第一选择。
正是基于此，各大通信运营商、电子设备公司、互联网视频公司、甚至像阿里巴巴这样的互联网巨头企业，凡是想瓜分电视终端市场的企业都选择电视机顶盒来做这“探路石”。
现时，市面上这种“跨界”机顶盒有阿里盒子，小米盒子，妙购盒子，乐视盒子等。
中国产业洞察网分析师认为，对于互联网视频企业以及移动设备厂商而言，电视产业是一块有待争抢的大蛋糕，但对于做电视的话，资金、技术、渠道门槛是难以逾越的鸿沟，所以成本低、需求量大的盒子市场是他们目前与传统彩电制造企业展开竞争不错的选择。
中国洞察网《2013-2017年中国机顶盒市场投资分析及竞争策略研究报告[2]》指出对于这些“跨界”而来的众多“竞争者”，传统彩电企业则显得从容不迫，业内各大知名彩电品牌，推出的智能电视多囊括了智能机顶盒的功能，认为“互联网盒子，只不过是把电视机的互联网功能单列出来进行销售”，这主要针对的是消费者旧式不能联网的电视。
网络机顶盒工作原理网络机顶盒（Network Set-Top Box，简称STB）是一种通过网络连接到电视机或显示屏上的设备，主要用于接收和播放来自互联网或其他网络的媒体内容，如视频、音频、游戏等。
网络机顶盒主要由硬件和软件组成，下面将介绍其工作原理。
硬件方面，网络机顶盒通常由处理器、内存、储存器、网络接口、视频解码器、音频解码器以及其他必要的接口组成。
处理器是网络机顶盒的核心，它负责处理和解码来自网络的媒体数据。
内存用于缓存和存储数据，保证顺畅的播放体验。
储存器主要用于存储应用程序、系统固件和个人数据。
网络接口用于连接网络，可以是有线或无线方式。
视频解码器负责解码来自网络的视频数据，将其渲染到显示屏上。
音频解码器则解码音频数据，通过扬声器播放。
软件方面，网络机顶盒采用操作系统和应用程序来管理和播放媒体内容。
操作系统通常是专门为网络机顶盒定制的，以提供良好的用户界面和稳定的系统性能。
应用程序包括媒体播放器、游戏软件、在线视频平台、音乐播放器等。
媒体播放器负责解析和播放来自网络的媒体文件，支持多种格式和编码方式。
在线视频平台应用程序可以让用户通过网络直接观看各种在线视频内容。
游戏软件则提供丰富的游戏体验，用户可以通过网络下载和安装游戏。
网络机顶盒的工作流程大致如下：首先，用户通过遥控器或其他输入设备向机顶盒发送指令。
机顶盒接收到指令后，使用处理器进行解析和处理。
例如，用户可以选择播放某个视频，机顶盒会解析用户指令，找到对应的视频文件并开始播放。
同时，机顶盒还会根据用户的网络设置，通过网络接口连接到互联网或其他网络。
一旦连接建立，机顶盒可以通过网络下载、更新媒体内容或与其他设备进行通信。
接下来，视频解码器将解码视频数据，并将解码后的数据传递给显示屏进行显示。
音频解码器则解码音频数据，并将解码后的数据传递给扬声器进行播放。
综上所述，网络机顶盒通过硬件和软件的配合，从网络接收、处理和播放媒体内容，为用户提供了丰富的娱乐和信息服务。
数字电视机顶盒的原理与结构！数字电视机顶盒的原理与结构！数字电视机顶盒接收数字电视节目，处理数据业务和完成多种应用的解析。
各类信源在进入有线电视网络之前经过两级编码，第一级是视音频信号的信源编码，并将所有信源封装成传输流，第二级是传输用的信道编码。
与前端相应，数字电视机顶盒首先从传输层提取信道编码信号，完成信道解调，接着还原压缩的信源编码信号，恢复原始视音频流，同时完成数据业务和多种应用的接收、解析。
数字电视机顶盒的工作过程：数字电视机顶盒通过网络接口模块选择频道，并进行解调和和信道解码处理，输出MPEG-2多节目传输流数据，送给解复用器，解复用器从MPEG-2传输流数据中抽出一个节目的已打包的视音频基本流（PES）数据，包括视频PES，音频PES和辅助数据PES，解复用器中包含一个解扰引擎，可在传输流层和PES层对加扰的数据进行解扰，解复用器输出的是已解扰的视音频PES。
视频PES送入视频解码器，取出MPEG-2视频数据并对其解码后，输出到模拟编码器，编码成模拟视频信号，再经视频输出电路输出。
音频PES送入音频解码器，取出MPEG-2音频数据并对其解码，输出PCM音频数据到音频D/A变换器，音频D/A变换器输出模拟立体声音频信号，经音频输出电路输出。
其结构示意图如图一。
图一数字电视机顶盒结构示意图数字电视机顶盒包括硬件和软件两部分。
硬件提供数字电视机顶盒的硬件平台，实现音视频的解码。
在数字电视技术中，软件技术比硬件占有更为重要的位置，因为电视节目内容的重现、操作界面的实现、数据广播业务的实现，以及机顶盒和Internet的互联都需要软件来实现。
1、数字电视机顶盒硬件组成（1）网络接口模块（NIM）：网络接口模块完成信道解调和信道解码功能，送出包含视音频和其他数据信息的传输流（TS）。
（2）信源数据传输流解复用器：传送流中一般包含多个音视频流及一些数据信息，传输流解复用器用来区分不同的节目，提取相应的音视频流和数据流，送入视音频解码器和相应的解析软件。
所有的机顶盒都是由电子和机构结构两部分组成。
两者相辅相成，缺一不可。
这两部分设计的好坏直接影响机顶盒品质，档次的高低，价格也就随之拉开了档次。
在切入主题之间，先要给大家介绍几种不同的材料。
ABS（Acrylonitrile Butadiene Styrene）丙烯腈-丁二烯-苯乙烯共聚物，种类比较多。
常被称为工程塑料，可用来适于制作一般机构零件、减磨耐磨零件、传动零件和电讯零件。
机顶盒中大部分塑料元件都是这种材料制作的。
PC聚碳酸酯聚碳酸酯，是在分子链中含有碳酸酯的一类高分子化合物的总称。
是一种新型的热塑性塑料，透明度达90%，被誉为透明金属。
其成本较ABS高一些，常用来制作机顶盒面板上面的门镜。
亚克力（ACRYLIC）一种化学材料。
化学名称叫做“PMMA”属丙烯酵类，俗称“经过特别处理的有机玻璃”。
具有高透明度，透光率达92%，有“塑胶水晶”之美誉，可以用来制作导光柱。
SECC防触摸镀锌板，具有屏蔽好，耐冲击，防静电抗辐射，即使在湿度较大的条件下也不易生锈腐蚀，适于制作机顶盒的上盖，底壳。
防触摸镀锌板的研究和生产起源于日本，最初的目的是为了满足家电领域内用户的要求。
在家电生产过程中，由于工序需要，许多部件经工人多次触摸，工人手上的汗渍将在零件表面形成污染，影响美观，由此研究开发了防触摸镀锌板。
在机顶盒结构元件中，就材料而言，可分为塑料和金属两大部分。
下面先谈谈塑料制品：按键：几乎每个机顶盒都有按键，或大或小，或圆或方，形状各异，接其固定方式而言，可分为以下3种。
1、分离式所有塑料按键都是独立的，内部装有十字形或圆型加强筋，筋的顶端可以直接接触到显示板上面的按键。
这种方式的优点是结构简单，磨具也便宜。
不过缺点比较明显，由于键与面板是分开的，所以当按键装好后，面板上孔的内径较按键的外径大，按键装上后可能会上下左右移动，因此这内外径的差就要作的较小，可又不能太小，太小很按键很统一卡在面板孔中。
显示板上面的按键顶端必须和塑料按键内部筋的顶端紧密接触，空隙大了塑料按键就会前后移动，影响“手感”，所以这个空隙要处理的越小越好。
机顶盒硬件介绍范文机顶盒是一种可以接收电视信号并将其转换成可视化媒体（如电视剧、电影、游戏等）的设备。
它是一个物理设备，通常由硬件和软件组成。
机顶盒的主要功能是将数字电视信号转换为高清画面，并通过连接到电视机或显示器的接口显示。
在本文中，将详细介绍机顶盒的硬件组成以及其功能。
一、主要硬件组成1.中央处理器（CPU）机顶盒的中央处理器是整个设备的核心，它负责处理各种任务，例如接收信号、解码视频、运行应用程序等。
中央处理器的性能直接影响到机顶盒整体的性能表现。
目前主流的机顶盒中，常用的处理器有ARMCortex系列，包括Cortex-A7、Cortex-A53、Cortex-A72等。
2.图形处理器（GPU）机顶盒的图形处理器主要负责处理图像和视频的渲染，以提供高质量的图像和视频输出。
较高性能的图形处理器可以支持更高的分辨率、更流畅的视频播放和游戏体验。
3.存储器机顶盒的存储器用于储存操作系统、应用程序和数据。
它通常包括两种类型的存储器：内部存储器和外部存储器。
内部存储器是机顶盒固定内置的存储介质，通常使用闪存来存储操作系统和应用程序。
外部存储器是用户可移动的存储介质，通常是一个USB接口或SD卡插槽，用户可以插入外部存储设备来扩展机顶盒的存储容量。
4.视频输出接口机顶盒的视频输出接口用于连接到电视机或显示器。
常用的视频输出接口包括HDMI、AV和VGA等。
其中，HDMI是最常见的接口，它可以提供高清的音视频传输，支持多通道音频输出和高质量的数字视频输出。
5.音频输出接口机顶盒的音频输出接口用于连接到音箱或音频设备。
常用的音频输出接口包括HDMI、光纤和3.5mm耳机插孔等。
其中，HDMI接口可以同时传输音频和视频信号，光纤接口可以提供更高质量的数字音频输出。
6.网络接口7.其他接口机顶盒还可以具有其他接口，如USB接口、SD卡插槽、蓝牙接口等。
USB接口可以用于连接外部存储设备、输入设备（如鼠标、键盘）和其他外部设备。
