无线电广播信号的发射和接收

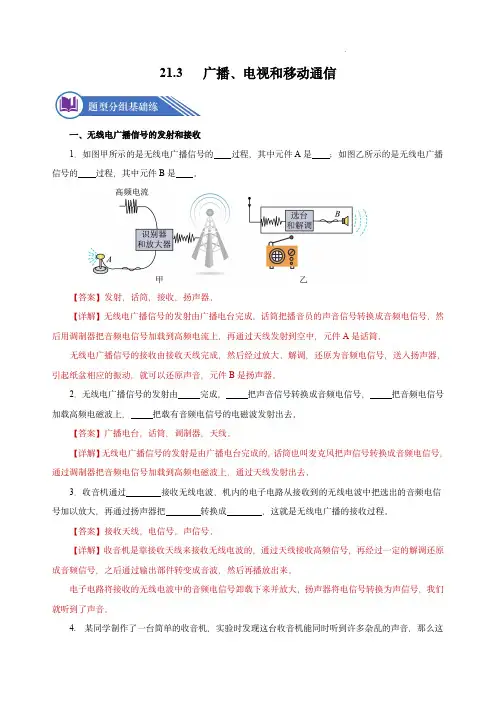

21.3广播、电视和移动通信一、无线电广播信号的发射和接收1．如图甲所示的是无线电广播信号的过程，其中元件A是；如图乙所示的是无线电广播信号的过程，其中元件B是。

【答案】发射，话筒，接收，扬声器。

【详解】无线电广播信号的发射由广播电台完成，话筒把播音员的声音信号转换成音频电信号，然后用调制器把音频电信号加载到高频电流上，再通过天线发射到空中，元件A是话筒。

无线电广播信号的接收由接收天线完成，然后经过放大、解调，还原为音频电信号，送入扬声器，引起纸盆相应的振动，就可以还原声音，元件B是扬声器。

2．无线电广播信号的发射由完成，把声音信号转换成音频电信号，把音频电信号加载高频电磁波上，把载有音频电信号的电磁波发射出去。

【答案】广播电台，话筒，调制器，天线。

【详解】无线电广播信号的发射是由广播电台完成的，话筒也叫麦克风把声信号转换成音频电信号，通过调制器把音频电信号加载到高频电磁波上，通过天线发射出去。

3．收音机通过接收无线电波，机内的电子电路从接收到的无线电波中把选出的音频电信号加以放大，再通过扬声器把转换成，这就是无线电广播的接收过程。

【答案】接收天线，电信号，声信号。

【详解】收音机是靠接收天线来接收无线电波的，通过天线接收高频信号，再经过一定的解调还原成音频信号，之后通过输出部件转变成音波，然后再播放出来。

电子电路将接收的无线电波中的音频电信号卸载下来并放大，扬声器将电信号转换为声信号，我们就听到了声音。

4.某同学制作了一台简单的收音机，实验时发现这台收音机能同时听到许多杂乱的声音，那么这台收音机缺少的是（）A．接收天线B．调制器C．振荡器D．调谐器【答案】D【详解】A．天线是用来发射和接收信号的；B．调制器是把电信号加载到高频电磁波（载波）上由发射天线发射出去的装置．C．振荡器是发射装置的组成部分；D．收音机的天线接收到各种各样的电磁波，转动收音机调谐器的旋钮，可以从中选出特定频率的信号，检波器是将调谐器筛选出来后的声音电信号从高频振荡电流中“检”出来送入放大器；综上所述，只有调谐器才是用来选择所需信号的设备；所以，这台收音机能同时听到许多杂乱的声音，是因为这台收音机缺少调谐器，故只有D符合题意．二、电视的发射和接收5.电视的发射，将图像转换成电信号，将电信号加载到频率很高的电流上。

第四章：电磁振荡与电磁波4.3：无线电波的发射和接收一：知识精讲归纳考点一、无线电波的发射1．要有效地发射电磁波，振荡电路必须具有的两个特点：(1)要有足够高的振荡频率，频率越高，发射电磁波的本领越大．(2)振荡电路的电场和磁场必须分散到尽可能大的空间，因此采用开放电路．2．实际应用中的开放电路，线圈的一端用导线与大地相连，这条导线叫作地线；线圈的另一端与高高地架在空中的天线相连．3．电磁波的调制：在电磁波发射技术中，使载波随各种信号而改变的技术．调制分为调幅和调频．(1)调幅(AM)：使高频电磁波的振幅随信号的强弱而改变的调制方法．(2)调频(FM)：使高频电磁波的频率随信号的强弱而改变的调制方法．考点二、无线电波的接收1．接收原理：电磁波在传播时如果遇到导体，会使导体中产生感应电流，空中的导体可以用来接收电磁波，这个导体就是接收天线．2．电谐振：当接收电路的固有频率跟收到的电磁波的频率相同时，接收电路中产生的振荡电流最强，这种现象叫作电谐振，相当于机械振动中的共振．(1)调谐：使接收电路产生电谐振的过程．(2)解调：把声音或图像信号从高频电流中还原出来的过程．调幅波的解调也叫检波．考点三、电视广播的发射和接收1．电视广播信号是一种无线电信号，实际传播中需要通过载波将信号调制成高频信号再进行传播．2．高频电视信号的三种传播方式：地面无线电传输、有线网络传输以及卫星传输．3．电视信号的接收：电视机接收到的高频电磁波信号经过解调将得到的信号转变为图像信号和伴音信号．技巧一：有效发射电磁波的条件要有效地向外发射电磁波，振荡电路必须具有的两个特点：(1)要有足够高的振荡频率．频率越高，振荡电路发射电磁波的本领越大，如果是低频信号，要用高频信号运载才能将其更有效地发射出去．(2)采用开放电路．采用开放电路可以使振荡电路的电磁场分散到尽可能大的空间，如图2.图22．调制(1)概念：把要传递的信号“加”到高频等幅振荡电流上，使载波随各种信号而改变.(2)调制的分类①调幅：使高频电磁波的振幅随信号的强弱而改变的调制技术，如图3所示．图3②调频：使高频电磁波的频率随信号的强弱而改变的调制技术，如图4所示．二：考点题型归纳题型一：电磁波的发射和接收1．（2023秋·江西上饶·高二统考期末）无线电波可以用于广播及其他信号的传输。

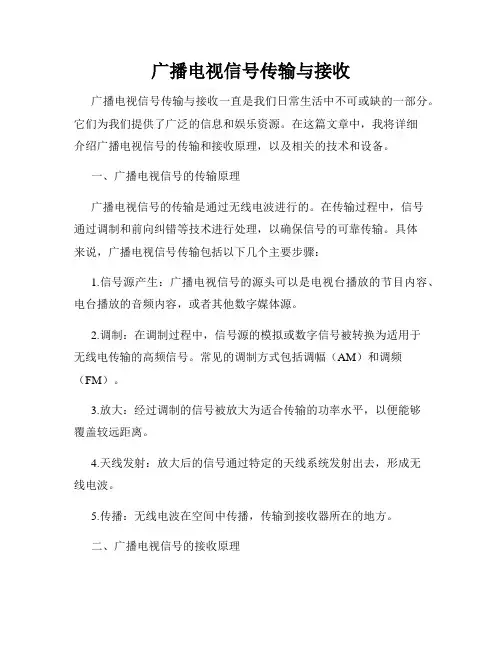

广播电视信号传输与接收广播电视信号传输与接收一直是我们日常生活中不可或缺的一部分。

它们为我们提供了广泛的信息和娱乐资源。

在这篇文章中，我将详细介绍广播电视信号的传输和接收原理，以及相关的技术和设备。

一、广播电视信号的传输原理广播电视信号的传输是通过无线电波进行的。

在传输过程中，信号通过调制和前向纠错等技术进行处理，以确保信号的可靠传输。

具体来说，广播电视信号传输包括以下几个主要步骤：1.信号源产生：广播电视信号的源头可以是电视台播放的节目内容、电台播放的音频内容，或者其他数字媒体源。

2.调制：在调制过程中，信号源的模拟或数字信号被转换为适用于无线电传输的高频信号。

常见的调制方式包括调幅（AM）和调频（FM）。

3.放大：经过调制的信号被放大为适合传输的功率水平，以便能够覆盖较远距离。

4.天线发射：放大后的信号通过特定的天线系统发射出去，形成无线电波。

5.传播：无线电波在空间中传播，传输到接收器所在的地方。

二、广播电视信号的接收原理广播电视信号的接收是指将传播中的无线电波转换回原始信号的过程。

接收器是接收信号并提供可视化或可听化内容的设备。

接收信号包括以下几个主要步骤：1.天线接收：接收器中的天线接收到传播中的无线电波。

2.放大：接收到的信号被放大到适合后续处理的水平。

3.解调：解调是将调幅或调频信号转换回基带信号的过程。

解调器能够将无线电波转换为可供电视或收音机接收的信号。

4.反馈和校正：接收器通过反馈和校正机制来消除信号传输过程中引入的失真和噪音。

5.转换和显示：最后，接收到的信号被转换为人类可视或可听的内容，并通过显示屏或扬声器播放出来。

三、广播电视信号传输与接收的技术和设备在广播电视信号传输和接收过程中，涉及到的技术和设备有很多。

以下是其中一些常见的技术和设备：1.模拟与数字转换：如今，越来越多的广播电视信号采用数字化的方式进行传输和接收。

需要将模拟信号转换为数字信号，以便更好地处理和传输。

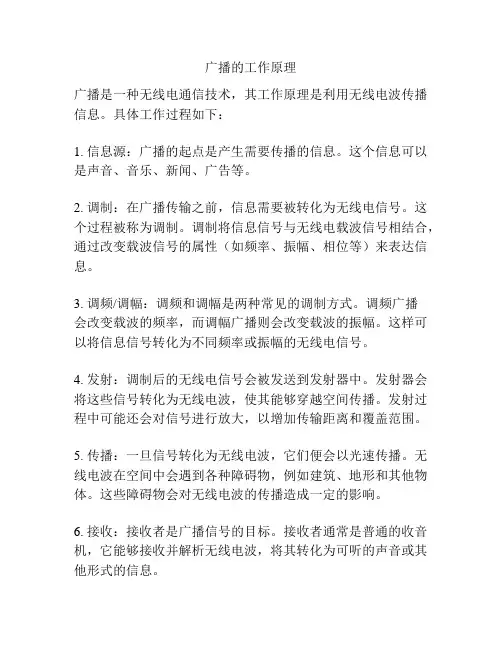

广播的工作原理
广播是一种无线电通信技术，其工作原理是利用无线电波传播信息。

具体工作过程如下：
1. 信息源：广播的起点是产生需要传播的信息。

这个信息可以是声音、音乐、新闻、广告等。

2. 调制：在广播传输之前，信息需要被转化为无线电信号。

这个过程被称为调制。

调制将信息信号与无线电载波信号相结合，通过改变载波信号的属性（如频率、振幅、相位等）来表达信息。

3. 调频/调幅：调频和调幅是两种常见的调制方式。

调频广播
会改变载波的频率，而调幅广播则会改变载波的振幅。

这样可以将信息信号转化为不同频率或振幅的无线电信号。

4. 发射：调制后的无线电信号会被发送到发射器中。

发射器会将这些信号转化为无线电波，使其能够穿越空间传播。

发射过程中可能还会对信号进行放大，以增加传输距离和覆盖范围。

5. 传播：一旦信号转化为无线电波，它们便会以光速传播。

无线电波在空间中会遇到各种障碍物，例如建筑、地形和其他物体。

这些障碍物会对无线电波的传播造成一定的影响。

6. 接收：接收者是广播信号的目标。

接收者通常是普通的收音机，它能够接收并解析无线电波，将其转化为可听的声音或其他形式的信息。

7. 解调：接收器中的解调器将收到的无线电波转化为与原始信息信号相匹配的信号。

解调器会还原出发布的音乐、新闻或其他内容，使其能够被人听到或使用。

通过以上步骤，广播技术实现了信息在无线电波中的传输和接收，使人们能够在不同地点同时听到同样的内容。

广播的工作原理为人们提供了快速、便捷的信息传播渠道。

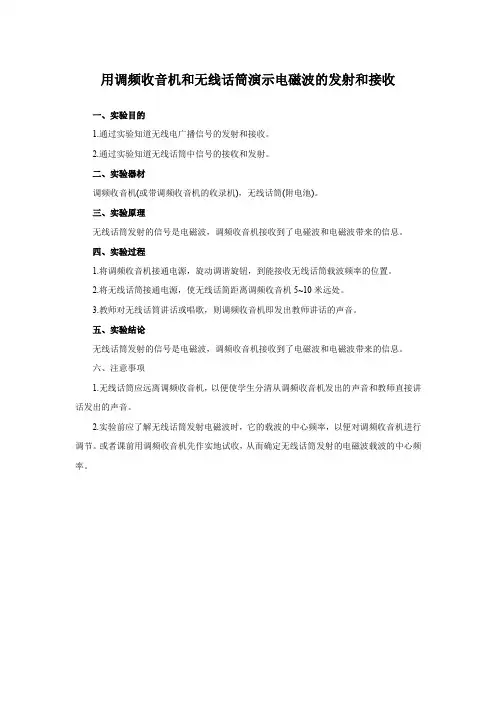

用调频收音机和无线话筒演示电磁波的发射和接收
一、实验目的
1.通过实验知道无线电广播信号的发射和接收。

2.通过实验知道无线话筒中信号的接收和发射。

二、实验器材
调频收音机(或带调频收音机的收录机)，无线话筒(附电池)。

三、实验原理
无线话筒发射的信号是电磁波，调频收音机接收到了电碰波和电磁波带来的信息。

四、实验过程
1.将调频收音机接通电源，旋动调谐旋钮，到能接收无线话筒载波频率的位置。

2.将无线话筒接通电源，使无线话简距离调频收音机5~10米远处。

3.教师对无线话筒讲话或唱歌，则调频收音机即发出教师讲话的声音。

五、实验结论
无线话筒发射的信号是电磁波，调频收音机接收到了电磁波和电磁波带来的信息。

六、注意事项
1.无线话筒应远离调频收音机，以便使学生分清从调频收音机发出的声音和教师直接讲话发出的声音。

2.实验前应了解无线话筒发射电磁波时，它的载波的中心频率，以便对调频收音机进行调节。

或者课前用调频收音机先作实地试收，从而确定无线话筒发射的电磁波载波的中心频率。

无线电报原理
无线电报是一种以无线电信号传输文字信息的通信方式。

它的原理基于电磁波的发射和接收。

无线电报的发送端通过电磁波的辐射将文字信息转换成电磁信号传输，接收端则通过接收电磁信号并转换成文字。

以下是无线电报的工作原理简要描述：
1. 发送端：将要传输的文字信息转换为电磁信号。

首先，文字信息通过一个编码器转换成对应的电信号，然后经过调制电路完成所需的调制过程，通常采用的调制方式是幅度调制（AM）或频率调制（FM）。

之后，经过功率放大器将调制信号放大，增强电磁波的辐射强度。

2. 电磁波传播：电磁波是由振动的电场和磁场相互作用形成的。

通过电磁波的辐射，信号会以光速传播并覆盖一定的距离。

电磁波的传播距离与发射功率、频率等参数有关。

3. 接收端：接收设备接收和解码电磁信号。

接收设备通常包括天线、放大器和解调器。

天线接收电磁波并将其转化为电信号，放大器用于增强电信号的强度。

解调器根据发送端采用的调制方式，将接收到的信号进行解调恢复成原始的电信号。

4. 解码和显示：解码器将电信号转换回文字信息。

接收设备会通过解码器将恢复的电信号转换为与发送端相同的编码格式，进而将其解码为文字信息。

最后，该文字信息被显示在接收设备的屏幕上或通过一个打印机进行打印。

无线电报以其高效快速的文字传输方式，广泛应用于通信领域，
如电台广播、电视广播、无线电传真等。

它在信息传输方面发挥着重要作用，并得到了不断的发展和改进。

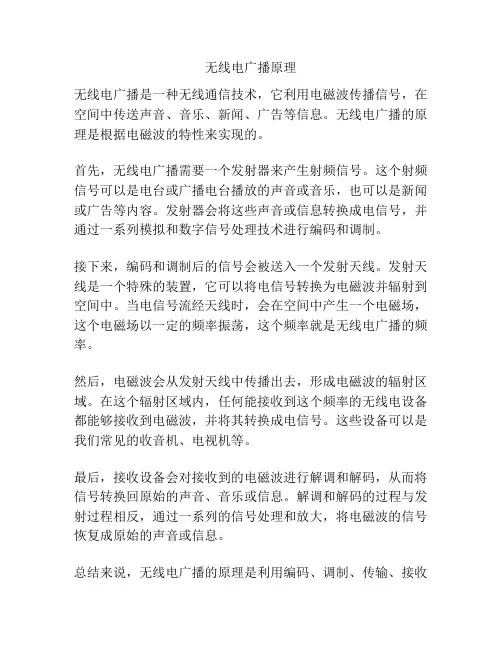

无线电广播原理
无线电广播是一种无线通信技术，它利用电磁波传播信号，在空间中传送声音、音乐、新闻、广告等信息。

无线电广播的原理是根据电磁波的特性来实现的。

首先，无线电广播需要一个发射器来产生射频信号。

这个射频信号可以是电台或广播电台播放的声音或音乐，也可以是新闻或广告等内容。

发射器会将这些声音或信息转换成电信号，并通过一系列模拟和数字信号处理技术进行编码和调制。

接下来，编码和调制后的信号会被送入一个发射天线。

发射天线是一个特殊的装置，它可以将电信号转换为电磁波并辐射到空间中。

当电信号流经天线时，会在空间中产生一个电磁场，这个电磁场以一定的频率振荡，这个频率就是无线电广播的频率。

然后，电磁波会从发射天线中传播出去，形成电磁波的辐射区域。

在这个辐射区域内，任何能接收到这个频率的无线电设备都能够接收到电磁波，并将其转换成电信号。

这些设备可以是我们常见的收音机、电视机等。

最后，接收设备会对接收到的电磁波进行解调和解码，从而将信号转换回原始的声音、音乐或信息。

解调和解码的过程与发射过程相反，通过一系列的信号处理和放大，将电磁波的信号恢复成原始的声音或信息。

总结来说，无线电广播的原理是利用编码、调制、传输、接收
和解调等技术，将声音或信息转换为电磁波信号并在空间中传播，再由接收设备将其转化回原始的声音或信息。

无线电广播通过这种方式实现了远程传输和接收，使得人们能够在不同地点收听到同样的内容。

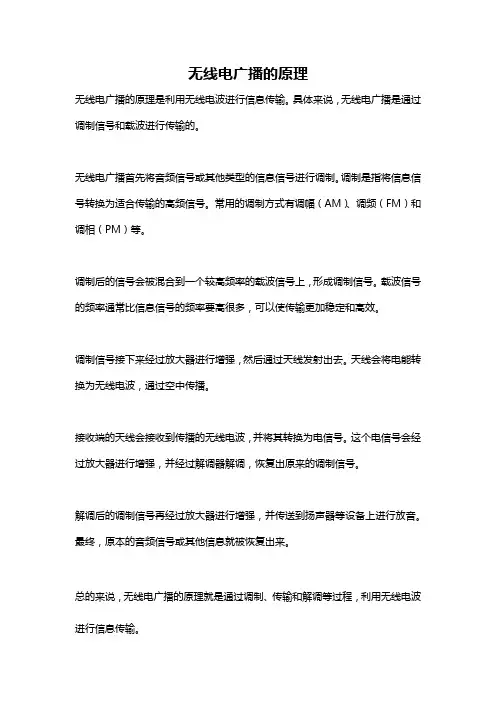

无线电广播的原理
无线电广播的原理是利用无线电波进行信息传输。

具体来说，无线电广播是通过调制信号和载波进行传输的。

无线电广播首先将音频信号或其他类型的信息信号进行调制。

调制是指将信息信号转换为适合传输的高频信号。

常用的调制方式有调幅（AM）、调频（FM）和调相（PM）等。

调制后的信号会被混合到一个较高频率的载波信号上，形成调制信号。

载波信号的频率通常比信息信号的频率要高很多，可以使传输更加稳定和高效。

调制信号接下来经过放大器进行增强，然后通过天线发射出去。

天线会将电能转换为无线电波，通过空中传播。

接收端的天线会接收到传播的无线电波，并将其转换为电信号。

这个电信号会经过放大器进行增强，并经过解调器解调，恢复出原来的调制信号。

解调后的调制信号再经过放大器进行增强，并传送到扬声器等设备上进行放音。

最终，原本的音频信号或其他信息就被恢复出来。

总的来说，无线电广播的原理就是通过调制、传输和解调等过程，利用无线电波进行信息传输。

无线电发报机原理无线电发报机是一种能够将电信号转化为无线电波并发送出去的设备。

它是现代通信技术中不可或缺的一部分，广泛应用于军事、民用通信、广播电视等领域。

无线电发报机的原理是利用电磁波的传播特性，将电信号转化为无线电波并通过天线发送出去。

具体来说，无线电发报机由三个主要部分组成：发射机、天线和接收机。

发射机是无线电发报机的核心部分，它能够将电信号转化为无线电波并通过天线发送出去。

发射机的主要组成部分包括振荡器、放大器和调制器。

振荡器能够产生高频电信号，放大器能够将低功率的电信号放大到足以驱动天线的功率，调制器则能够将音频信号等信息信号调制到高频电信号中。

天线是无线电发报机的另一个重要组成部分，它能够将发射机产生的无线电波转化为电信号并传输到接收机中。

天线的种类和形状各不相同，不同的天线适用于不同的频率和传输距离。

例如，短波天线适用于长距离通信，而VHF天线适用于短距离通信。

接收机是无线电发报机的第三个主要组成部分，它能够接收到从天线传输过来的无线电波并将其转化为电信号。

接收机的主要组成部分包括天线、放大器、解调器和扫描器。

天线能够接收到无线电波并将其转化为电信号，放大器能够将电信号放大到足以驱动解调器的功率，解调器能够将高频电信号中的信息信号解调出来，扫描器则能够扫描不同的频率以接收不同的信号。

无线电发报机是一种能够将电信号转化为无线电波并发送出去的设备。

它的原理是利用电磁波的传播特性，将电信号转化为无线电波并通过天线发送出去。

无线电发报机由发射机、天线和接收机三个主要部分组成，每个部分都有其特定的功能和作用。

无线电发报机的应用范围广泛，是现代通信技术中不可或缺的一部分。

无线电报机原理
无线电报机是一种通过无线电信号传输信息的设备，它的原理是利用
电磁波传输信息。

无线电报机的发射端通过电磁波将信息传输到接收端，接收端通过解码将信息还原成原始的文本或图像。

无线电报机的发射端主要由发射机和天线组成。

发射机将电信号转换
成电磁波，然后通过天线将电磁波发射出去。

天线的作用是将电磁波
转换成空气中的电磁波，使其能够传输到接收端。

无线电报机的接收端主要由天线、接收机和解码器组成。

天线将电磁
波接收下来，然后通过接收机将电磁波转换成电信号。

接收机的作用
是将电磁波转换成电信号，然后通过解码器将电信号还原成原始的文
本或图像。

无线电报机的原理是利用电磁波传输信息，电磁波是一种由电场和磁
场组成的波动，它能够在空气中传输信息。

电磁波的传输速度非常快，可以达到光速的99.9%以上，因此无线电报机可以实现远距离的信息
传输。

无线电报机的应用非常广泛，它可以用于军事通信、航空通信、海上
通信、天气预报等领域。

在现代社会中，无线电报机已经被广泛应用
于移动通信、卫星通信、无线电广播等领域。

总之，无线电报机是一种利用电磁波传输信息的设备，它的原理是利用电磁波传输信息。

无线电报机的应用非常广泛，它已经成为现代通信领域中不可或缺的一部分。

广播工作原理
广播是一种以电磁波传输信息的无线通信方式，通过无线电信号将信息从发送方传输到接收方。

其工作原理可以描述为以下几个步骤：
1. 信号调制：将要传输的信息信号转换为高频的电磁波，这一过程称为信号调制。

常见的调制方式包括调幅（Amplitude Modulation，AM）、调频（Frequency Modulation，FM）和调
相（Phase Modulation，PM）。

2. 发射：调制后的信号被发送器中的天线发射出去。

天线将电能转换为电磁波，并以特定的频率、幅度和相位将信号辐射出去。

天线的设计和调整会显著影响发射的效果。

3. 传播：发射的电磁波在空气中传播。

电磁波以光速直线传播，遵循直线传播的规律，遇到遮挡或反射时可能发生传播路径的弯曲，也可能导致衰减和多径传播。

4. 接收：接收方的天线接收到发射方发出的电磁波。

天线将接收到的电磁波转换为电能，并通过放大、滤波等一系列电路处理，还原出原始的调制信号。

5. 信号解调：解调器对接收到的信号进行解调，将其转换为原始的信息信号。

解调的方式要与发送方的调制方式相匹配，才能准确还原信息。

6. 输出：解调后的信号经过后续处理，如放大、去噪等，最终
输出到听众或接收方所使用的设备上。

通过以上步骤，广播实现了无线信息的传输。

不同调制方式和频率的选择，使得广播可以在不同范围内传输信息，从广播电台的音频播放到全球短波广播的传输。

同时，广播还可以通过多个频道的划分，实现多重信号同时传输的功能。

无线电的原理
无线电是一种利用电磁波进行信息传输的技术。

其原理基于电磁波的发射、传播和接收。

具体来说，无线电的原理涉及到以下几个方面：
1. 频率调制：在无线电通信中，信息被转换为电信号，并通过调制技术将其嵌入到特定频率的载波信号中。

常用的调制方式有调幅(AM)和调频(FM)。

调幅通过改变载波信号的振幅来携
带信息，而调频则是通过改变载波信号的频率来传输信息。

2. 发射器：无线电信号通过发射器发射出去。

发射器主要由振荡器、调制器和功放器组成。

振荡器会产生一个特定频率的高频信号，调制器将其与待发送的信号进行调制，而功放器则增加信号的强度，使其能够远距离传播。

3. 传播：无线电信号通过天线以电磁波的形式传播出去。

天线起到转换电信号为电磁波的作用。

电磁波在空间中迅速传播，且能够沿直线传播，只受到大气和地球表面等因素的轻微干扰。

4. 接收器：接收器用于接收发射出的无线电信号。

接收器常由天线、放大器、解调器和扬声器（或显示器等）组成。

天线将电磁波转换为电信号，并通过放大器增强信号的强度。

然后信号被解调器还原为原始信号，最后由扬声器或显示器输出。

通过以上原理，无线电实现了远距离的信息传输。

无线电技术广泛应用于广播、电视、无线通信等领域，成为现代通信的重要组成部分。
