PVDF耐腐蚀性能表

PVDF耐腐蚀数据表耐腐蚀数据表一浓浓度最高使用温度介质度介质PVDF%% 最高使用温度PVDF硫酸<10 120 氢氰酸- 120 - <60 120 亚硫酸- 100 - 80-93 80 亚硝酸- 70 - 98 65 碳酸- 120 发烟硫酸- x 铬酸- 80 硝酸<10 120 - - 50 - <50 50 次氯酸- 60 - 70-90 25 高氯酸- 50 发烟硝酸- x 溴酸- 50 盐酸- 120 氯磺酸- x 磷酸<85 120 氟硅酸- 120 - >85 100 硼酸- 120 氢氟酸40 120 氟硼酸- 120 - 41-100 80 王水- 20 氢溴酸- 120 混酸- 50 氢碘酸含 12%上120 - - - 甲酸- 110 烟酸- 120 乙酸 (醋酸 ) <50 90 苦味酸- 50 - 80 65 甲烷磺酸- 100 冰- 50 苯磺酸- 40 醋酐- x 蒽醌磺酸- 110 丙酸 (乳酸 ) - 120 氨基磺酸- 110 丁酸 (月桂酸 ) - 100 甲基磺酸- 40 草酸 (乙二酸 ) - 50 三氟醋酸- 50 辛酸- 70 2,2-氯丙酸-- 50 软脂酸- 120 甲苯基酸50 60 硬脂酸- 120 甲磺酸- 80 油酸- 110 1-苯酚- -- 亚油酸- 110 2-磺酚- 40 乙醇酸- 20 丁烯酸- 40 双乙醇酸- 20 砷酸- 120氯醋酸- x 丙二酸一二- --- 二氯醋酸- 40 乙酸- x 三氯醋酸10-49 80 二已醇酸- 25 - 50上40 甘氨酸- 25丁二酸 (琥珀酸 ) - 90 乙醇酸 (羟基- 25 酸 )马来酸- 110 异丙酸- 60 苹果酸- 110 羟基了二酸- 110 酒石酸- 110 羟基基酸- 50 乙二酸- 60 苄酸- 50柠檬酸- 120 硒酸- 60 苯甲酸- 100 氢硫基酸- 80 苯甲基酸 (烷基- 50 聚乙二酸- 90 酚 )邻苯二酸 (酞酚 ) - 90 五倍子酸- 25 酸- 60 谷氨酸- 90 单宁酸- 100 棕榈酸- 120 焦焙酸- 50 脂肪酸- 120 水扬酸- 90 - - - 氢氧化钠<50 75 氢氧化镁- 120 - >50 x 氢氧化铝- 120 氢氧化铵- 120 氢氧化锂- 120 氢氧化钙- 120 四甲基氢- 120 氢氧化钡- 120 氧化铵- 120 氟氢化铵100 氯化钙120 硫酸铵120 溴化钙120 硝酸铵120 亚硫酸钙120 碳酸铵120 亚硫酸氢钙120 氯化铵120 次氯酸钙90 溴化铵120 硫酸氢钙120耐腐蚀数据表二浓度最高使用温度介质浓度最高使用温度介质PVDF % PVDF %氟化铵100 硫氢化钙120 硫化铵120 硫酸铝120 硫氰酸铵120 氯化铝120 过硫酸铵120 硝酸铝120 醋酸铵80 氢氧化铝120 过硫酸铵25 醋酸铝120 硫化酸铵50 铝铵矾120 铵铝矾120 铝钾矾 (明矾 ) 120 重铬酸铵110 硝化铝120氢化铵120 亚硫酸铝120 铵水120 硫酸铵铝120 硫酸钠120 溴化铝120 硝酸钠120 6、镁盐碳酸钠120 硫酸镁120 磷酸钠120 硝酸镁120 氯酸钠120 碳酸镁120 氯酸钠120 碳酸镁120 硅酸钠120 氯化镁120 氯化钠120 氧化镁120 碘化钠120 氯化锂110 溴化钠120 溴化锂100 硫化钠120 8、铁盐亚硫酸钠120 硫酸铁120 亚硝酸钠120 硝酸铁120 次氯酸钠 6 120 氯化铁1207-15 90 硫化铁110 亚氯酸钠125 氢氧化铁120 硫酸氢钠120 硫酸亚铁120 重氯酸钠90 硝酸亚铁120 硫代硫酸钠120 氯化亚铁120 亚硫酸氢钠120 氢氧化亚铁120 亚铁氰化钠120 硫酸镍120 醋酸钠120 硝酸镍120 苯甲酸钠120 醋酸镍110 重亚硫酸钠120 氯化镍110 重铬酸钠90 硫酸锌氰化钠120 硝酸锌碳酸氢钠90 氯化锌氟化氢钠120 氰化锌硼砂120 铬酸锌120 过硼酸钠120 醋酸锌120 连二亚硫酸钠40 溴酸锌100 氟化钠120 氯化锡120 氟硅酸钠95 氯化亚锡120 三聚磷酸钠120 氯化铅120 棕榈酸钠110 硫化铅120 溴酸钠90 硝化铅120 过氧化钠90 醋酸铅120 硝酸钾120 硫酸钡120 碳酸钾120 碳酸钡120 氯酸钾90 氯化钡120 氯化钾120 硫化钡120溴化钾 120 碳化钡 120 碘化钾 120 氯化钡 120 氰化钾 120 硫酸铜 120 碳酸氢钾 95 硝酸铜 120 高锰酸钾 110 醋酸铜 120 铬酸钾 120 碳酸铜 120 重铬酸钾 120 氯化铜 120 铁氰化钾 120 氟化铜 120 亚铁氢化钾 120 氰化铜 120 溴酸钾120硝酸汞120耐腐蚀数据表三介 质浓 度 最高使用温度浓 度最高使用温度%PVDF 介质 PVDF%硼酸钾 120 硝酸亚汞 120 过硼酸钾 110 氯化汞 100 过硫酸钾 50 氰化汞 100 亚铁氢化钾 120 硫酸银 120 亚硫酸钾 120 硝酸银 120 醋酸钾 120 氰化银 120 次氯酸钾 90 硫酸双氧轴 100 氟化钾 120 三氯化锑 20 钾明矾 120 五氯化锑 80 硝酸钙 120 碳酸铋 120 氯酸钙 120 硫酸锰 110 磷酸钙 120 四氯化钛 60 醋酸钙120四氯化硅 50 氟 干或湿 20 对位一二溴苯 70 氯干或湿 100 异丙基苯 40液 100 问-溴甲 80 溴干 65 苯 100液 x 酚碘 液65 甲酚 65 氢 140 丁酚 100 氧140 对苯二酚 (氢120醌 )硫 140 连苯三酚 50 磷60焦倍酚 50 氨 气体140 氯化苯酚 65 臭氧 140 邻苯基苯酚 70 汞1402.4.5-三氯苯60酚氮 气体 120 2.2.4.6- 四氯苯60酚过氧化氮<50 80 胺90 20 甲胺x100 20 二甲胺x 乙烷x 三甲胺65 丙烷30 乙胺20 丁烷50 110 二乙胺20 已烷120 乙二胺20 庚烷120 已二胺50 辛烷120 二乙醇胺x 癸烷110 二氯丙胺50 环氧乙烷x 三乙胺65 环已烷125 三乙醇胺50 异辛烷110 丁胺x 硝基甲烷30 特丁胺20 二溴甲烷70 仲丁胺501.1.2.2-四溴丙液110 正丁胺20 烷2.2-二溴丙烷液90 叔丁胺50二碘甲烷90 苄胺25 二氯甲烷x 二甲基苯胺50 三氯乙烷50 盐酸苯胺50 三氯硝基甲烷65 乙胺25 氯三甲基硅烷50 氮化合物1.2-氯乙烷120 乙晴65 1.1..2-三氯乙烷65 乙酰晴65 甲基三氯硅烷60 丙烯晴50 甲基二氯硅烷50 肼90 氯甲烷120 水含肼50 二氯二甲基硅烷50 苯肼50 二氯乙烷120 盐酸苯肼50 二氯丙烷90 吡啶x 甲基溴液100 脲 (尿素 ) 50 120 二溴乙烷液100 尿120 氯醛合水90 硝重苯25 三氟乙烯100 烟碱25 氯乙烯90 呋喃x 二氯乙烯100 吗啡x 三氯乙烯120 工业液过氯乙烯90 湖精100 全氯乙烯120 溶纤剂120 乙烯120 甲基溶纤剂120 苯乙烯85 斯陶大溶剂1001.2-二苯乙烯85 聚乙烯醇乳液100氯化丙烯90氟化丙烯x 重氮盐120溴化丙烯90 造纸液丁烯120 黑液120丁二烯110 妥尔液1201-丁二烯120 电渡液2异丁烯120 黄铜液90 辛烯120 镉液90 2.5-2甲基 1.5已110 铬液90 稀六氯 -1.3一丁二50 铜液90烯碳酰氯 (光气 ) x 铁液90 莼苯70 银液90 甲苯75 镍液90 乙苯50 金液90 二甲苯50 铅液90 一氯化苯100 锌液90 邻位二氯化苯70 锡液90 对位二氯化苯70 铑液90 硝基苯25 食品及植物油对硝基苯70 醋1001.2.4- 三氯苯90 酒100硝基甲苯80 葡萄糖120 a.a-二氯甲苯65。

PVDF耐腐蚀表
介质浓度
%
最高使用温度
PVDF
介质
浓度
%
最高使用温度
PVDF
硫酸<10120氢氰酸-120 -<60120亚硫酸-100 -80-9380亚硝酸-70 -9865碳酸-120发烟硫酸-x铬酸-80硝酸<10120--50 -<5050次氯酸-60 -70-9025高氯酸-50发烟硝酸-x溴酸-50盐酸-120氯磺酸-x 磷酸<85120氟硅酸-120 ->85100硼酸-120氢氟酸40120氟硼酸-120 -41-10080王水-20氢溴酸-120混酸-50氢碘酸含12%上120---甲酸-110烟酸-120乙酸(醋酸)<5090苦味酸-50 -8065甲烷磺酸-100冰-50苯磺酸-40醋酐-x蒽醌磺酸-110丙酸(乳酸)-120氨基磺酸-110丁酸(月桂酸)-100甲基磺酸-40草酸(乙二酸)-50三氟醋酸-50辛酸-702,2-氯丙酸--50软脂酸-120甲苯基酸5060硬脂酸-120甲磺酸-80油酸-1101-苯酚---亚油酸-1102-磺酚-40乙醇酸-20丁烯酸-40双乙醇酸-20砷酸-120氯醋酸-x丙二酸一二----二氯醋酸-40乙酸-x。

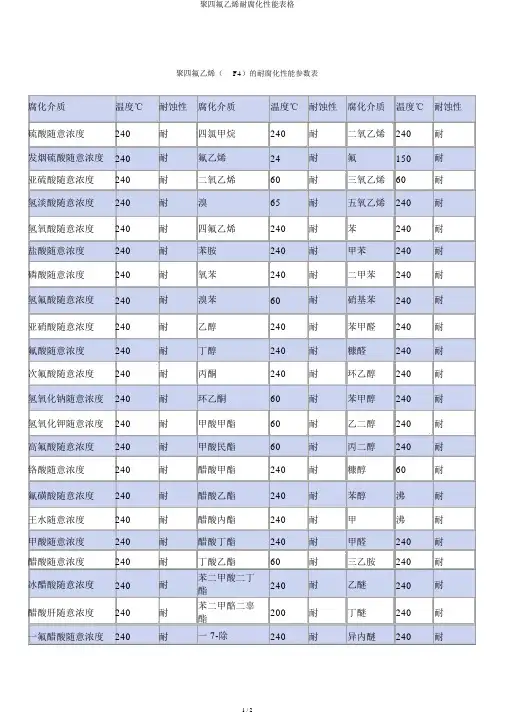

聚四氟乙烯（F4）的耐腐化性能参数表腐化介质温度℃耐蚀性腐化介质温度℃耐蚀性腐化介质温度℃耐蚀性硫酸随意浓度240耐四氯甲烷240耐二氧乙烯240耐发烟硫酸随意浓度240耐氟乙烯24耐氟150耐亚硫酸随意浓度240耐二氧乙烯60耐三氧乙烯60耐氢淡酸随意浓度240耐溴65耐五氧乙烯240耐氢氧酸随意浓度240耐四氟乙烯240耐苯240耐盐酸随意浓度240耐苯胺240耐甲苯240耐磷酸随意浓度240耐氧苯240耐二甲苯240耐氢氟酸随意浓度240耐溴苯60耐硝基苯240耐亚硝酸随意浓度240耐乙醇240耐苯甲醛240耐氟酸随意浓度240耐丁醇240耐糠醛240耐次氟酸随意浓度240耐丙酮240耐环乙醇240耐氢氧化钠随意浓度240耐环乙酮60耐苯甲醇240耐氢氧化钾随意浓度240耐甲酸甲酯60耐乙二醇240耐高氟酸随意浓度240耐甲酸民酯60耐丙二醇240耐铬酸随意浓度240耐醋酸甲酯240耐糠醇60耐氟磺酸随意浓度240耐醋酸乙酯240耐苯醇沸耐王水随意浓度240耐醋酸内酯240耐甲沸耐甲酸随意浓度240耐醋酸丁酯240耐甲醛240耐醋酸随意浓度240耐丁酸乙酯60耐三乙胺240耐冰醋酸随意浓度240耐苯二甲酸二丁240耐乙醚240耐酯醋酸肝随意浓度240耐苯二甲酪二辜200耐丁醚240耐酯一氟醋酸随意浓度240耐一 7-除240耐异内醚240耐二氟醋酸随意浓度240耐二氟丙烷240耐呋喃沸耐三氟醋酸随意浓度240耐二硫化碳60耐苯乙酮沸耐丙酸随意浓度240耐丙烯醚240耐矿物油240耐丁酸随意浓度240耐酞酸二丁脂260耐苄沸耐氢氧化钠随意浓度240耐娶一酸一 T 醋沸耐松180耐四氟化钠随意浓度240耐过氧化氢 90％60耐氟化铵100耐次氟酸钠随意浓度240耐二甲基甲酰胺 1 50耐吡啶沸耐高猛酸钾随意浓度240耐三氟丙烷240耐氧化亚锡250耐硝酸随意浓度240耐氟硝基萃沸耐汽油93耐二氧甲烷240耐五氧化磷93耐氟苯沸耐三氧甲烷240耐同苯二60耐苯醛沸耐二氧丁烷60耐对苯三240耐硫醇60耐已烷240耐苯240耐庚烷240耐氧乙烯240耐盐酸苯240耐氟甲烷240耐。

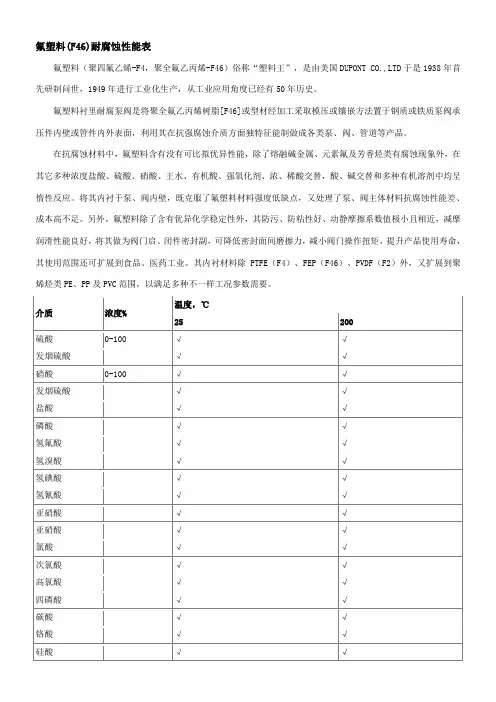

氟塑料(F46)耐腐蚀性能表
氟塑料（聚四氟乙烯-F4，聚全氟乙丙烯-F46）俗称“塑料王”，是由美国DUPONT CO.,LTD于是1938年首先研制问世，1949年进行工业化生产，从工业应用角度已经有50年历史。

氟塑料衬里耐腐泵阀是将聚全氟乙丙烯树脂[F46]或型材经加工采取模压或镶嵌方法置于钢质或铁质泵阀承压件内壁或管件内外表面，利用其在抗强腐蚀介质方面独特征能制做成各类泵、阀、管道等产品。

在抗腐蚀材料中，氟塑料含有没有可比拟优异性能，除了熔融碱金属、元素氟及芳香烃类有腐蚀现象外，在其它多种浓度盐酸、硫酸、硝酸、王水、有机酸、强氧化剂、浓、稀酸交替，酸、碱交替和多种有机溶剂中均呈惰性反应。

将其内衬于泵、阀内壁，既克服了氟塑料材料强度低缺点，又处理了泵、阀主体材料抗腐蚀性能差、成本高不足。

另外，氟塑料除了含有优异化学稳定性外，其防污、防粘性好、动静摩擦系数值极小且相近，减摩润滑性能良好，将其做为阀门启、闭件密封副，可降低密封面间磨擦力，减小阀门操作扭矩，提升产品使用寿命，其使用范围还可扩展到食品、医药工业。

其内衬材料除PTFE（F4）、FEP（F46）、PVDF（F2）外，又扩展到聚烯烃类PE、PP及PVC范围，以满足多种不一样工况参数需要。

注：浓度未标注则为任意浓度。

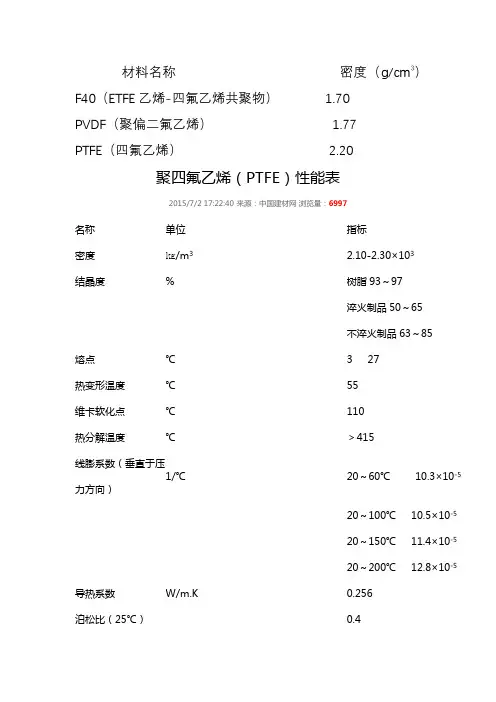

材料名称密度（g/cm3）
F40（ETFE乙烯-四氟乙烯共聚物） 1.70
PVDF（聚偏二氟乙烯） 1.77
PTFE（四氟乙烯） 2.20
聚四氟乙烯（PTFE）性能表
2015/7/2 17:22:40来源：中国建材网浏览量：6997
名称单位指标
密度㎏/m3 2.10-2.30×103
结晶度% 树脂93～97
淬火制品50～65
不淬火制品63～85
熔点℃ 3 27
热变形温度℃55
维卡软化点℃110
热分解温度℃＞415
线膨系数（垂直于压
1/℃20～60℃10.3×10-5力方向）
20～100℃10.5×10-5
20～150℃11.4×10-5
20～200℃12.8×10-5导热系数W/m.K 0.256
泊松比（25℃）0.4
折光率% 1.37
吸水率＜0.01
对水的接触角114°-115°表面胀力N/Cm 18.5×10-5介电常数（10H2）≤1.8-2.2 体积电阻率Ωm ≥1×1015表面电阻率Ω＞1010
耐电弧s ≥300
拉伸强度MPa 27.6
断裂伸长率% 238
压缩弹性模量MPa 280
压缩强度5% MPa 12.9
冲击强度（缺口）KJ/m2 2
弯曲强度MPa 20.7
弯曲弹性模量MPa 700
磨擦系数（负荷
2MPa）（时间
0.11
30mm）
磨损量（同上）mg 249
磨痕宽度（同上）mm 15.8。

化学防腐性能表
符号缩写意义
S饱和水溶液
=＞参照
*带橡胶密封件的请检查其防腐性（标号为“o”或“-”的材料，不宜采用）
**加强玻璃纤维材质，不宜采用
%溶液浓度，是指其质量百分比，如果防腐性能能以百分比表示，这个百分比即表明此种材质对这种溶液的最高耐腐蚀。

缩略词注释
Acrylic有机玻璃
PVC硬质聚氯乙烯，含PVC-U
PP聚丙烯
PVDF聚偏二氟乙烯
FPM氟橡胶
EPDM乙丙橡胶
PE聚乙烯
1.4404不锈钢316L
2.4819哈氏合金C-276
注：
PTFE几乎对任何介质均可防腐，但对强氧化剂除外，如溴化物或浓酸类，硝酸、硫酸、铬酸等。

声明：
此表是我公司收集整理而成的，另外防腐性能也与其他因素（如操作条件，表面质量等有关），此表只是一般性的技术信息，不承担任何责任。

混合物中某一组份的腐蚀性与其独立时的腐蚀性不同。

如果对某一介质的腐蚀性有疑问，请做实验以证明之。

仅供参考！。

1．聚四氟乙烯聚四氟乙烯是用于密封的氟塑料之一。

聚四氟乙烯以碳原子为骨架，氟原子对称而均匀地分布在它的周围，构成严密的屏障，使它具有非常宝贵的综合物理机械性能(表14—9)。

聚四氟乙烯对强酸、强碱、强氧化剂有很高的抗蚀性，即使温度较高，也不会发生作用，其耐腐蚀性能甚至超过玻璃、陶瓷、不锈钢以至金、铂，所以，素有“塑料王”之称。

除某些芳烃化合物能使聚四氟乙烯有轻微的溶胀外，对酮类、醇类等有机溶剂均有耐蚀性。

只有熔融态的碱金属及元素氟等在高温下才能对它起作用。

聚四氟乙烯的介电性能优异，绝缘强度及抗电弧性能也很突出，介质损耗角正切值很低，但抗电晕性能不好。

聚四氟乙烯不吸水、不受氧气、紫外线作用、耐候性好，在户外暴露3年，抗拉强度几乎保持不变，仅伸长率有所下降。

聚四氟乙烯薄膜与涂层由于有细孔，故能透过水和气体。

表14-9聚四氟乙烯性能聚四氟乙烯在200℃以上，开始极微量的裂解，即使升温到结晶体熔点327℃，仍裂解很少，每小时失重为万分之二。

但加热至400℃以上热裂解速度逐渐加快，产生有毒气体，因此，聚四氟乙烯烧结温度一般控制在375～380℃。

聚四氟乙烯分子间的范德华引力小，容易产生键间滑动，故聚四氟乙烯具有很低的摩擦系数及不粘性，摩擦系数在已知固体材料中是最低的。

聚四氟乙烯的导热系数小，该性能对其成型工艺及应用影响较大。

其不但导热性差，且线膨胀系数较大，加入填充剂可适当降低线膨胀系数。

在负荷下会发生蠕变现象，亦称作“冷流”，加入填充剂可减轻蠕变程度。

聚四氟乙烯可以添加不同的填充剂，选择的填充剂应基本满足下述要求：能耐380℃高温即四氟制品的烧结温度；与接触的介质不发生反应；与四氟树脂有良好的混入性；能改善四氟制品的耐磨性、冷流性、导热性及线膨胀系数等。

常用的填充剂有无碱无蜡玻璃纤维、石墨、碳纤维、MoS2、A123、CaF2、焦炭粉及各种金属粉。

如填充玻璃纤维或石墨，可提高四氟制品的耐磨、耐冷流性，填充MoS2可提高其润滑性，填充青铜、钼、镍、铝、银、钨、铁等，可改善导热性，填充聚酰亚胺或聚苯酯，可提高耐磨性，填充聚苯硫醚后能提高抗蠕变能力，保证尺寸稳定等。

PVDF薄膜基本物性指标（表）太阳能背膜由三层高分子薄膜组合生产而成，中间层是厚度为150-350μm的PET薄膜，外面两层选用25μm含氟薄膜，PET薄膜不易伸缩，具有良好的耐高温性和极好的电绝缘性能。

含氟薄膜层结构性能稳定，具有良好的抗紫外线、抗湿热和耐老化性能。

太阳能背膜具有氟塑料优质的耐老化、耐腐蚀、高阻隔、低吸水等性能和聚酯优异的机械性能，能有效地防止介质尤其是水，氧，腐蚀性气液体（如酸雨）等对EVA的侵蚀和对太阳能电池片的损伤，EVA的弹性和TPT背膜的坚韧性结合使太阳能电池组件具有较强的抗震性能，综合防护作用明显。

太阳能电池背板膜击穿电压高，附着力好，由三层结构组成，外层是T薄膜，中间层P薄膜，T与P之间用EVA胶水粘结。

其中T表示聚氟乙烯薄膜（PVF），厚度一般在37um左右，该层是用作太阳能电池封装材料的主要层，其作用就是耐气候、抗UV紫外、耐老化、不感光等；P表示聚酯薄膜BOPET，厚度一般为250um，主要的作用及功能是水气阻隔性、电气绝缘性、尺寸稳定性，易加工性及耐撕裂性等。

太阳能电池背板膜用于太阳电池组件层压封装，具有环保，耐紫外光和不发黄等优点。

出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。

然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。

诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。

宫中府中，俱为一体；陟罚臧否，不宜异同。

若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。

侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。

将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。

1、PVDF(聚偏氟乙烯) 在氟塑料中具有最强韧性、低摩擦系数、耐腐蚀性强、耐老化性、耐气候，耐辐照性能好等特点。

聚偏二氟乙烯(PVDF)粒料|别名：聚偏二氟乙烯；氟树脂-2；F2；F26英文名polyvinylidene fluoride；PVDF；fluororesin-2物理化学性能氟树脂-2相对密度为1.75～1.78，玻璃化温度为-39℃，脆化温度为-62℃以下，熔点144℃，热分解温度在320℃以上。

长期使用温度为-40～+125℃，从熔点到分解温度的加工温度范围宽，加工温度低，熔融粘度小，容易加工。

F26机械强度是氟树脂中最优越的产品，且在一定温度和受压下仍能保持良好的强度。

拉伸强度高。

冲击强度好，韧性好；硬度大，耐磨性好；抗懦变性也氟树脂中最优之一，在9.8 Mpa负荷下，经100h后，常温的懦变伸长仅为2.2 ％，100 ℃时为7％。

F26具有突出的抗紫外线和耐气候老化的特性，其产品在室外放置一、二十年也不变脆龟裂。

耐辐照性能也较突出，经受3×108 拉特r-射线辐照后，性能未见严重下降。

电绝缘性能优异，介电常数(60～106Hz)高达6.0～8.0；介电损耗正切角也较大，在0.04～0.2之间；体积电阻率稍低，为3×1012Ω.cm ，具有压电性和热电性。

F26的化学稳定性能良好，在室温下不被酸、碱、强氧化剂和卤素所腐蚀；一般有机溶剂对它也无影响；只有发烟硫酸、强碱、酮、醚等少数化学药品能使其溶胀或部分溶解；二甲基乙酰胺和二甲基亚砜等强极性有机溶剂能使其溶解成胶体状溶液。

此外，在80℃的吸水性仅为0.03％；对氯气的透过性也是氟树脂中最小的。

2、适用范围：各种防酸碱防腐蚀、耐摩的注塑件、电线电缆、护套、模压内衬件。

PVDF技术参数物理性能比重(g/CM3) 1.75～1.79 熔点(℃) 160～170机械性能拉伸强度(2℃) 30～50 断裂伸长率(23℃) 50～250 压缩强度(23℃-最大) 50～100 硬度70～80 动摩擦系数0.3热性能连续最高使用温度(℃) 125 热变形温度(1.8ZMPa) 84 线膨胀系数(温度范围) 7～14电气性能体积抵抗率(23℃5OXPH) 2×10 绝缘破坏电压3.2mm厚12 介电常数7 介质损耗角正切(X106Hz) <0.1。
