2018—2019学年度第一学期高二物理(理科)期中质量检测试题（卷） 2018 . 11 温馨提示：1．本试题分为第Ⅰ卷、第Ⅱ卷、附加题和答题卡。

基础题全卷满分100分,附加题10分。

2．考生答题时，必须将第Ⅰ卷上所有题的正确答案用2B 铅笔涂在答题卡上所对应的信息点处，答案写在Ⅰ卷上无效，第Ⅱ卷所有题的正确答案按要求用黑色签字笔填写在答题卡上试题对应题号上，写在其他位置无效。

3．考试结束时，将答题卡交给监考老师。

第Ⅰ卷 （选择题，共 48分）一、选择题：（本题共12小题，每小题4分，共48分。

其中1-9小题给出的四个选项中，只有一个．．选项符合题目要求；10-12小题给出的四个选项中，有多个选项符合题目要求。

)1. 下列物理量中与试探电荷有关的是（ ）A ．电场强度EB ．电势φC ．电势差U ABD ．电场力F 2. 使带电的金属球靠近不带电的验电器，验电器的箔片张开．下列各图表示验电器上感应电荷的分布情况，正确的是（ ）3. 用控制变量法，可以研究影响平行板电容器电容大小的因素，如图所示，平行板电容器的极板A 与一静电计相接，极板B 接地，若极板B 稍向上移动一点，由观察到的静电计的指针变化，作出平行板电容器的电容变小的结论，其依据是( )A. 两极板间的电压不变，静电计指针张角变大B. 两极板间的电压不变，静电计指针张角变小C. 极板上的电量几乎不变，静电计指针张角变大D. 极板上的电量几乎不变，静电计指针张角变小4. 如图所示，一圆环上均匀分布着正电荷，x 轴垂直于环面且过圆心O。

下列关于x 轴上的电场强度和电势的说法中正确的是( )A. O 点的电场强度为零，电势最高B. O 点的电场强度为零，电势最低C. 从O 点沿x 轴正方向，电场强度减小，电势升高D. 从O 点沿x 轴正方向，电场强度增大，电势降低5. 一根粗细均匀的镍铬合金丝，截面直径为d ，电阻为R ，把它拉制成直径为的均匀细丝后，它的电阻变为（ ）A. B. 10000R C. 100R D.6. 老师为了让学生对学过的公式的适用条件引起重视，特别命制了一道关于公式适用条件的选择题。

10d 1000R 100R下面关于电场强度的三个公式①、②、③的说法中错误．．的是（ ） A ．①式对任何电场都适用B ．三个公式适用的范围不同C ．适用于点电荷电场的只有②式，适用于匀强电场的只有③式D ．在国际单位制中三个公式所得出的电场强度单位都是相同的7. 如图所示，水平放置的平行板电容器M 、N 通过导线与一电源相连．在电容器的两极板间有一带电的小球P 处于静止悬浮状态．现将电容器两板间的距离减小，则（ ）A ．电容变大，小球向上运动B ．电容变大，小球向下运动C ．电容变小，小球保持静止D ．电容变小，小球向下运动8. 在真空中水平面MN 的下方存在竖直向下的匀强电场，质量为m 的带电小球由MN 上的A 点以一定初速度水平抛出，从B 点进入电场，到达C 点时速度方向恰好水平，A 、B 、C 三点在同一直线上，且AB =2BC ，如图所示。

由此可知（ ）A. 小球所受电场力大小为2mgB. 小球带正电C. 小球从A 到B 与从B 到C 的运动时间相等D. 小球从A 到B 与从B 到C 的速度变化大小相等9. 学过逻辑电路知识后，同学们想设计一个夜间教室防盗报警电路。

放学后教室的前门、后门都处于关闭状态，只要有其中一扇门被非法打开，报警器就会报警。

根据报警装置的要求，他们需要的是以下的何种门电路（ ）A. “与”门电路B. “或”门电路C. “非”门电路D. 无法判定10.（多选） 在场强E ＝1.0×102 V/m 的匀强电场中，有相距d ＝2.0×10－2 m 的a 、b 两点，则a 、b 两点间的电势差可能为( )A ．1.0 VB ．2.0 VC ．3.0 VD ．4.0 V11. （多选）如图甲所示，在一条电场线上有A 、B 两点，若从A 点由静止释放一带正电粒子，假设粒子仅受电场力作用，粒子从A 点运动到B 点的速度—时间图像如图乙所示，则（ ）A. 带电粒子在A 、B 两点受的电场力大小B ．A 、B 两点的电场强度大小C ．A 、B 两点的电势B Aϕϕ>D ．带电粒子在A 、B 两点具有的电势能12. （多选）某导体置于电场后周围的电场分布情况如图所示，图中虚线表示电场线，实线表示等势面，A 、B 、C 为电场中的三个点．下列说法正确的是( )A ．A 点的电场强度小于B 点的电场强度B ．A 点的电势高于B 点的电势F E q=2Q E k r =U E d =A B F F <A B E E >PA PB E E <C ．将正电荷从A 点移到B 点，电场力做负功D ．正电荷在A 点的电势能等于在C 点的电势能第Ⅱ卷（非选择题，共52分）二、填空题：（共6小题，每空2分，共28分）13. 长为l 的导体棒原来不带电，现将一带电荷量为＋q 的点电荷放在距棒左端R 处，如图所示。

当棒达到静电平衡后，棒上感应电荷在棒内中点P 处产生的场强大小为 ，方向 .14. 如图所示，三个可视为质点的金属小球A 、B 质量都是m ，带正电量都是q ，连接小球的绝缘细线长度都是L ，静电力常量为k ，重力加速度为g .（小球可视为点电荷）则连结O 、A 的细线弹力大小为 ，连结A 、B的细线弹力大小为 。

15. 在匀强电场中四个点a 、b 、c 、d 组成了一个平行四边形。

已知a 、b 、c 三点的电势分别为V 12=a ϕ，V 3=b ϕ，V 3c -=ϕ，则d 点电势为 v 。

16. 用伏安法测电阻时，已知待测电阻约是，电流表内阻是，电压表内阻是，若要尽量减小实验的系统误差，则应该采用电流表 法（填“内接”或“外接”），此时测量值比真实值 （填“偏大”或“偏小”）。

17. 用游标卡尺测得某样品的长度如左图所示，其读数L = cm ，用螺旋测微器测得该样品的外直径如右图所示，其读数D = mm 。

18. 下图为简易多用电表的电路图 图中E 是电池；R 1、R 2、R 3、R 4和R 5是固定电阻，R 6 是可变电阻，表头G 为灵敏电流表，虚线方框内为换挡开关，A 端和B 端分别与两表笔相连。

（1） 当换挡开关接1、2时为_______，接3时为________，接 4、5时为________ （选填“直流电压挡”、“直流电流挡”、“欧姆挡”）。

（2） 图中的B 端与_____（填“红”或“黑”）色表笔相连接。

（3） 有关欧姆档的使用，下面的叙述正确的是（ ）A. 测电阻前，要使红、黑表笔短接，调节电阻R 6，使电表指针指在表盘右端“0Ω”位置B. 测电阻时，指针偏转角度越大，待测电阻阻值越大C. 测电阻时，调到电阻“x100Ω”档测量，指针偏转角度过小，应换“x10Ω”档D. 测电阻时，换挡后应该重新将红、黑表笔短接，调节电阻R 6，使电表指针指在表盘右端电Ω10Ω1Ω5000阻“0Ω”位置三、计算题：（本题共3题，共24分。

要求解答应写出必要的文字说明、方程式、重要的演算步骤，推理、说明过程要简洁清晰，有数字计算的题要写出明确的数值和单位，只有最后结果的得零分。

） 19. （8分）竖直放置的平行金属板AB 相距30cm ，带有等量异种电荷。

在两板间用绝缘细线悬挂一个质量，带电荷量的小球，平衡时悬线偏离竖直方向夹角,如图所示。

(，，)求：（1）AB 两板间的电场强度大小；（2）A B 两板间的电压。

20.（8分）虚线PQ 、MN 间存在如图所示的水平匀强电场，一带电粒子质量为、电荷量为，从a 点由静止开始经电压为的电场加速后，垂直进入匀强电场中，从虚线MN 上的某点b （图中未画出）离开匀强电场时速度与电场方向成角。

已知PQ 、MN 间距为20 cm ，带电粒子的重力忽略不计 求：（1）带电粒子刚进入匀强电场时的速率；（2）水平匀强电场的场强大小。

21.（8分）如图所示，有一个表头，其满偏电流Ig=500mA ，内阻Rg=200Ω，将它改装成有1A 和10A 两种量程的多用电流表，求R 1、R 2的阻值附加题（10分）如图所示，竖直平面内有光滑绝缘半圆轨道，处于一个沿水平方向且与轨道平面平行的匀强电场中，轨道两端点A 、C 与圆心0高度相同，轨道半径为R ，B为最低点。

一个质量为m 、带电量为的小球（可视为质点）从轨道右端的A 处无初速度地沿轨道下滑，向左运动的最远点的位置为D ，且OD 与OB 夹角，重力加速度为g ，设小球运动中电量q 不变。

求：(1) 电场强度E 的大小和方向；(2) 小球在运动过程中受到轨道对其支持力的最大值。

kg m 5100.4-⨯=C q 7100.3-⨯+=︒=37α6.037sin =︒8.037cos =︒2/10s m g =kg m 11100.2-⨯=C q 5100.1-⨯+=V U 100=︒301v q +︒=30θ高二物理(理科)期中质量检测试题（卷）参考答案2018 . 11一、选择题：（本题共12小题，每小题4分，共36分。

其中1-8小题给出的四个选项中，只有一个．．选二、填空题：（共7小题，每空2分，共28分）13. (1)2)2(l R Kq + (2)向左 14. (1)mg 2 (2)22L Kq mg + 15. 6V 16. 外接 小 17. (1) 50.15cm (2) 4.700mm 18. （1） 直流电流档 欧姆档 直流电压档 （2）红 （3）AD三、计算题：（本题共3题，共24分。

）19.（8分）解：(1)根据共点力平衡得:水平方向：F T =αsin ① .......................................2分竖直方向：mg T =αcos ② ........................................2分③ .........................................1分由①②③解得： .........................................1分（用其他正确解法也可得分）（2）A 、B 两边间的电压: V V Ed U AB 3003.01000=⨯==..................2分 20.（8分）解：(1)粒子在加速电场中运动的过程，由动能定理得：.....................................2分代入数据解得：......................................1分(2) 粒子进入匀强电场中做类平抛运动，沿初速度方向做匀速运动，则有：t v d 1= .........................................1分粒子沿电场方向做匀加速运动，则有： ........................................1分由题意得： ........................................1分 由牛顿第二定律得： ........................................1分 qE F =C N E /1000=02121-=mv qU at v x =xv v 130tan =︒ma qE =联立以上相关各式并代入数据得：C N E /10732.13⨯= .......................................1分 21.解：（8分） 改装为1A 电流表时，放大倍，则有： .......................................1分Ω=-=+2001121n R R R g①.......................................2分 改装为10A 电流表时，放大倍202=n ，则有：. .....................................1分 1920012221R n R R R g +=-+=② .......................................2分 则： Ω=201R Ω=1802R .......................................2分(用其他正确方法求解也可得分)附加题解：(1) 小球运动过程只受重力、电场力、支持力作用，只有重力、电场力做功；设电场方向向右；对小球从A 到D 的运动过程应用动能定理可得：0)sin 1(cos =+-θθqER mgR ......................................3分 所以，得：qmg E 33=，方向水平向右 .......................................2分 （2） 如右图所示，电场力和重力的合力大小为mg 332，方向与 OA 成 ︒=60α；那么，当小球运动到图中的P 点时，速度方向与电场力和重力的合力垂直，小球速度最大，且轨道对它的支持力也最大； .............1分对小球从A 到P 的运动过程应用动能定理可得：221)cos 1(332mv mgR =-α .....................................2分对小球在P 点应用牛顿第二定律可得：Rv m mg N 2332=- .......................................1分 所以，得：mg N 334=......................................1分21=n。

合集下载

2018-2019学年高二物理上学期期中试题 (含解析)新人教版

2018-2019学年高二物理上学期期中试题 (含解析)新人教版

高二第一学期第二次月考物理试题一、选择题(本题共14小题，每小题4分，共56分.在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.全部选对的得4分，选不全的得2分，有选错或不答的得0分.)1．一白炽灯泡的额定功率与额定电压分别为36 W 与36 V 。

若把此灯泡接到输出电压为18 V 的电源两端，则灯泡消耗的电功率( )A ．等于36 WB ．小于36 W ，大于9 WC ．等于9 WD ．小于9 W 【答案】B【解析】由于金属的电阻随温度的升高而增大，所以以额定电压工作时的电阻大于以18V电压工作的电阻．根据部分电路欧姆定律，有1211R U P =，2222R U P =，所以4122112212>=R U R U P P ，所以灯泡消耗的功率小于36W 大于9 W ，所以B 正确。

【考点】电功、电功率；串联电路和并联电路2．某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20 Ω，接电路的实物图如图所示．下列对该学生接线的说法错误的是( )A ．滑动变阻器不起变阻作用B ．电流表接线有错C ．电压表量程选用不当D ．电压表接线不妥 【答案】C【解析】由电路图可知，滑动变阻器同时接下面两个接线柱，滑动变阻器被接成了定值电阻，不起变阻作用，故A 正确；电流表正负接线柱接反，故B 正确；电压表直接接在电源连接上，开关不能控制电压表与电源断开，电压表接线错误，故D 正确。

故选C 。

【考点】电学实验电路连接的基本技能3．实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似，现将多用表转换开关拨到R ×100 Ω挡，分别测它们的正负电阻加以鉴别： 测甲元件时，R 正＝R 反＝0.5 k Ω；测乙元件时，R 正＝0.5 k Ω，R 反＝100 k Ω；测丙元件时，开始指针偏转到0.5 k Ω，接着读数逐渐增加，最后停在100 k Ω上．则甲、乙、丙三个元件分别是( ) A ．电容、电阻、二极管 B ．电阻、电容、二极管 C ．电阻、二极管、电容 D ．二极管、电阻、电容【答案】C【解析】现将多用电表转换开关拨到R×1000档，分别测它们的正反电阻加以鉴别．测甲元件时，R R 0.5k ==Ω正反，说明正反接电阻一样，所以甲元件是电阻；测乙元件时，R 0.5k R l00k=Ω=Ω正反，，说明正向接时阻值较小，反向接时阻值较大，因此乙元件是二极管；测丙元件时，开始指针偏转到0.5k Ω，接着读数逐渐增加，最后停在100k Ω上，说明刚开始时正在给电容器充电，阻值较小，当稳定后阻值会很大，则丙元件是电容器。

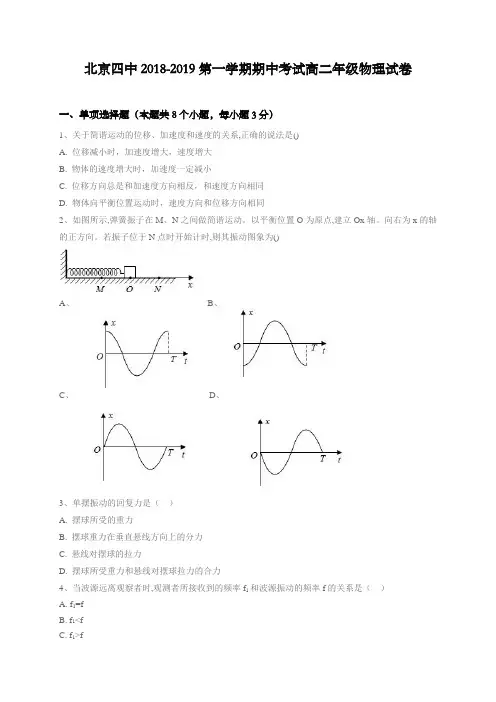

2019年北京四中高二物理期中试卷及答案

2019年北京四中高二物理期中试卷及答案

北京四中2018-2019第一学期期中考试高二年级物理试卷一、单项选择题（本题共8个小题，每小题3分）1、关于简谐运动的位移、加速度和速度的关系,正确的说法是()A. 位移减小时，加速度增大，速度增大B. 物体的速度增大时，加速度一定减小C. 位移方向总是和加速度方向相反，和速度方向相同D. 物体向平衡位置运动时，速度方向和位移方向相同2、如图所示,弹簧振子在M、N之间做简谐运动。

以平衡位置O为原点,建立Ox轴。

向右为x的轴的正方向。

若振子位于N点时开始计时,则其振动图象为()A、B、C、D、3、单摆振动的回复力是（）A. 摆球所受的重力B. 摆球重力在垂直悬线方向上的分力C. 悬线对摆球的拉力D. 摆球所受重力和悬线对摆球拉力的合力4、当波源远离观察者时,观测者所接收到的频率f1和波源振动的频率f的关系是（）A. f1=fB. f1<fC. f1>fD.无法确定5、如图所示，S1、S2是两个相干波源，它们的相位及振幅均相同，实线和虚线分别表示在某一时刻它们发出的波的波峰和波谷。

关于?B. a质点振动加强，b、c质点振动减弱C. 再过T4后的时刻，b、c两质点都将处于各自的平衡位置，因此振动减弱D. a点一直在平衡位置，b点一直在波峰，c点一直在波谷6、两个带电的金属小球，相距一定距离时（此距离远远大于两球的直径），相互作用力的大小为F。

若把它们的带电量、距离都增大到原来的二倍，它们的相互作用力的大小为（）A、FB、F4C、F8D、F167、两相同的带电小球，带有等量的同种电荷，用等长的绝缘细线悬挂于O点，如图所示，平衡时，两小球相距r，两小球的直径比r小得多，若将两小球的电量同时各减少一半，当它们重新平衡时，两小球的距离（）A.大于r/2B.等于r/2C.小于r/2D.等于r8、A. B是电场中的一条直线形的电场线,将一个带负电的点电荷从A点由静止释放,它在沿电场线从A向B运动过程中的速度图象如图所示。

2018-2019学年高二上学期期中考试物理试题 含答案

2018-2019学年高二上学期期中考试物理试题 含答案

2018—2018学年第一学期期中考试高二物理试题1.本试卷分为试卷Ⅰ和试卷II两部分，试卷满分为100分，考试时间90分钟。

2.请将答案填写到答题卡上。

第Ⅰ卷一、选择题（共14小题，每题4分，总计56分。

1－9为单选题，10－14为多选题，将正确选项填涂在答题纸上，每题正确得4分，选对不全得2分，其它为0分）1．在物理学发展过程中，观测、实验、假说和逻辑推理等方法都起到了重要作用。

下列叙述符合史实的是 ( )A．安培通过实验发现了通电导线对磁体有作用力，首次揭示了电与磁的联系B．洛伦兹认为安培力是带电粒子所受磁场力的宏观表现，并提出了著名的洛伦兹力公式C．奥斯特首先提出了磁场对运动电荷有力作用D．法拉第根据通电螺线管的磁场和条形磁铁的磁场的相似性，提出了分子电流假说2．关于带电粒子在电场或磁场中运动的表述，以下正确的是( )A．带电粒子在电场中某点受到的电场力方向与该点的电场强度方向相同B．正电荷只在电场力作用下，一定从高电势处向低电势处运动C．带电粒子在磁场中运动时受到的洛伦兹力方向与粒子的速度方向垂直D．带电粒子在磁场中某点受到的洛伦兹力方向与该点的磁场方向相同3．下列关于磁感应强度的说法正确的是（）A．一段通电导线在磁场中某处受的力大，该处的磁感应强度就大，受的力小，该处的磁感强度就小B．通电导线在磁场中某处不受力，该处的磁感应强度一定为零C．无论如何只要磁通量大，则磁感应强度大，磁通量为零，则磁感应强度一定为零.D．磁感应强度在数值上等于1 m2的面积上穿过的最大磁通量4．磁场中某区域的磁感线如下图所示，下列说法中正确的是（）A．a、b两处的磁感应强度大小B a＜B bB．a、b两处的磁感应强度大小B a＞B bC．一通电导线分别放在a、b两处受的安培力，一定有F a＜F bD．一电荷分别静止在在a、b两处均受洛伦兹力，且一定有ƒa＞ƒb5．如下图所示，E、F分别表示蓄电池两极，P、Q分别表示螺线管两端．当闭合开关时，发现小磁针N极偏向螺线管Q端．下列判断正确的是（）A．F为蓄电池负极 B．螺线管P端为S极C．流过电阻R的电流方向向下 D．管内磁场方向由Q指向P6．如下图所示，有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度数值最大的点是（）A．a点 B．b点 C．c点 D．d点7．如下图所示，水平导轨接有电源，导轨上固定有三根导体棒a、b、c，其中b最短，c 为直径与b等长的半圆，将装置置于向下的匀强磁场中，在接通电源后，三导体棒中有等大的电流通过，则三棒受到安培力的大小关系为（）A.F a＞F b＞F cB.F a＝F b＝F cC.F a＜F b＜F cD.F a＞F b＝F c8．如下图所示，一弓形线圈通过逆时针方向的电流，在其圆弧的圆心处，垂直于纸面放置一直导线，当直导线通有指向纸内的电流时，线圈将（）A．a端向纸内，b端向纸外转动，且靠近导线B．a端向纸内，b端向纸外转动，且远离导线C．a端向纸外，b端向纸内转动，且靠近导线D．a端向纸外，b端向纸内转动，且远离导线9．如下图所示，一条形磁铁放在桌面上，一根通电直导线由S极的上端平移到N极的上端的过程中，导线保持与磁铁垂直，导线的通电方向如图所示．则在这个过程中磁铁受到的摩擦力（保持静止）（）A．为零 B．方向由向左变为向右C．方向保持不变 D．方向由向右变为向左10. 把一根通电的硬直导线ab放在磁场中，导线所在的区域的磁感线呈弧线，导线中的电流方向由a到b，如图所示．虚线框内有产生以上弧形的磁场源．下列符合要求的是( )A. B. C. D.11．圆形区域内有垂直于纸面的匀强磁场，三个质量和电荷量都相同的带电粒子a、b、c 以不同的速率沿着AO方向对准圆心O射入磁场，其运动轨迹如下图所示．若带电粒子只受磁场力的作用，则下列说法正确的是（）A．a粒子速率最大B．c粒子速率最大C ．c 粒子在磁场中运动的时间最长D ．它们做圆周运动的周期T a =T b =T c12．一束离子流由左端平行于极板1P 射入质谱仪，沿着直线通过电磁场复合区后，并从狭缝0s 进入匀强磁场2B ，在磁场2B 中分为如下图所示的三束，则下列相关说法中正确的是（ ）A ．速度选择器的1P 极板带负电B ．离子1带正电C ．能通过狭缝0s 的带电粒子的速率等于D ．粒子213．空间存在竖直向下的匀强电场和水平方向（垂直纸面向里）的匀强磁场，如下图所示，已知一离子在电场力和洛仑兹力共同作用下，从静止开始自A 点沿曲线ACB 运动，到达B 点时速度为零，C 为运动的最低点．不计重力，则（ ）A ．该离子带负电B ．A 、B 两点位于同一高度C ．C 点时离子速度最大D ．离子到达B 点后，将沿原曲线返回A 点14．已知一质量为m 的带电液滴，经电压U 加速后，水平进入互相垂直的匀强电场E 和匀强磁场B 中，液滴在此空间的竖直平面内做匀速圆周运动，如下图所示，则( )A ．液滴在空间可能受4个力作用B ．液滴一定带负电C ．液滴做圆周运动的半径r ＝1B2UEgD ．液滴在场中运动时总能量不变 二、填空题。

湖北省四校2018-2019学年高二上学期期中联考物理解答

湖北省四校2018-2019学年高二上学期期中联考物理解答

2018-2019学年上学期高二期中考试物理参考答案一、选择题（每小题5分，共50分，选不全得3分，不选或选错0分）12345678910BCBCCBACBCADBCD二、填空题11、（6分）（在电流表位置正确的前提下，电流表、电压表、欧姆表每答对一种得两分）12、（9分）（1）5.01（2分）5.315（5.314～5.316均正确）（2分）（2）211221I I I U I U -（3分）（3）LR D X42π（2分）13.(10分)设带电粒子在B 点的速度大小为v B 。

粒子在垂直于电场方向上的速度分量不变，即v B sin30°＝v 0sin60°①2分由此得v B ＝3v 0②1分设粒子的水平加速度为a 则qE=ma ③2分由速度公式得v B cos 30°＝v 0cos60°+at ④3分联立得qtm E 0υ=⑤2分14、（10分）根据kd s C πε4=可知，F F C C AB BC μμ32105102121--⨯=⨯==（2分）电容器AB 的带电量，CC U C Q AB 862110221010---⨯=⨯⨯=⋅=其中A 板带负电，B 板带正电。

（2分）电容器BC 的带电量CC U C Q BC 8632101210105---⨯=⨯⨯⨯=⋅=其中B 板带正电，C 板带负电（2分）所以A 板板电荷量：C Q Q A 8102-⨯-=-=（1分）B 板电荷量：C Q Q Q B 821103-⨯=+=（2分）C 板电荷量：C Q Q C 82101-⨯-=-=（1分）15、（12分）（1）小球在金属板间做类平抛运动，有t v L 0=（1分）221at d =（1分）解得2/60s m a =（1分）（2）设两板间电压为C U ，由牛顿第二定律得：ma mg dU qC=-（2分）根据闭合电路欧姆定律得电流表数：0U E I C+-=（2分）电压表示数：Ir E U -=（2分）电源的输出功率：UI P =（2分）联立以上几式得：P =35W（1分）16、（13分）（1）设粒子恰好从极板边缘射出时的电压为0U 水平方向：t v l o =………………①（1分）竖直方向：2212at d =……………②（1分）又mdqU a 0=………………………③（1分）由①②③得：V U 1280=（2分）（2）当V U 128≥时粒子打到极板上，当V U 128<时打到屏上，在前T 41内，屏上出现亮线的时间为0t ，则s s t 0032.0005.02001280=⨯=（2分）又由对称性可知，在一个周期内，屏上出现亮线的总时间s t t 0128.040==（1分）（3）设粒子在屏上偏离的最大距离为Y由三角形相似可得2222d Y l l l =+解得4==d Y cm（2分）又由对称知:粒子在屏上扫过的区域的竖直高度为cm 822==d Y （1分）区域面积为264cm 2ad a Y 2==⋅=S （2分）双向细目表题号题型分值（分）考点1选择题5物理史实2选择题5静电力的叠加3选择题5电场力做功与电势、电势能4选择题5电动机工作效率，流过电动机的电流与电阻5选择题5电路6选择题5由电源P—Ⅰ图，求解电动势，内阻及效率7选择题5点电荷周围的电场强弱8选择题5磁感应强度的叠加9选择题5闭合电路的动态变化10选择题5带电小球在极板间的运动11实验题5多用电表内部电路12实验题10测金属的电阻率13解答题8电场力14解答题10电容、极板带电量15解答题12小球在板间运动及电路的关系16解答题15粒子在交变电场间的运动。
