发射机问题1.当倍频的时候,频率变,频偏变不变?答:要变,频率倍频时,频偏也要跟着倍频。
2.发射机如何实现通过麦克风对话的?答:高频振荡的频率随着音频信号大小而变化。
这就叫做调频。
3.MC2833如何实现调频?可变电抗器改变射频振荡回路的电抗,参考电压电路和外接电阻R1为可变电抗器提供静态偏置电压,调制电压从3脚输入,送到可变电抗器的控制端,通过调制信号改变射频振荡器的频率,实现调频。
4.系统设计的最大频偏是5KHz,那么在晶振处的频偏是多少?答:频率加倍,频偏也相应加倍。
在本系统设计中是采用27倍频技术实现窄带高频的,所以在晶振处的频偏为系统最大频偏的1/27,即约为0.185 KH5. 为什么移动通信都采用调频方式?调频方式抗干扰能力强,抗衰落能力强。
接收机答辩问题:1.放大器会不会对噪声进行放大?怎么处理噪声?答:会对噪声进行放大。
采用噪声系数很低的放大器,以提高输入端的信噪比。
由放大器所引起的信噪比恶化程度通常用噪声系数F来表示。
理想放大器的噪声系数F=1(0分贝),其物理意义是输出信噪比等于输入信噪比。
现代的低噪声放大器大多采用晶体管、场效应晶体管;砷化镓场效应晶体管低噪声微波放大器的应用已日益广泛,其噪声系数可低于 2 分贝。
放大器的噪声系数还与晶体管的工作状态以及信源内阻有关。
在工作频率和信源内阻均给定的情况下,噪声系数也和晶体管直流工作点有关。
为了兼顾低噪声和高增益的要求,常采用共发射极一共基极级联的低噪声放大电路。
2.总共有几次混频?分别是多少?答:总共有两次混频,分别是第一混频由47MHz的信号和57.7MHz的本振混频得到10.7MHz第一中频,第二混频由10.7MHz的第一中频和10.245MHz的第二本振混频得到455KHz的第二中频。
3.用二次混频有什么好处?主要是提高邻道选择性,在频率较低的第二中频,滤波器的性能可以做得比较好,得到较高的邻道选择性,另外也可以提高放大器的稳定性,4.二次混频具体是抑制什么干扰?抑制邻道干扰5.高频的镜像干扰是怎么抑制的?抑制镜像干扰的办法是:一是提高混频前级选频回路的选择性,二是采用二次混频。
电子课程设计答辩问题一、教学目标本课程的教学目标是使学生掌握电子课程的基本知识和技能,能够运用所学知识进行电子设计与实践。
具体目标如下:1.知识目标:学生能够理解电子元器件的基本原理和特性,掌握电子电路的设计方法,了解电子工程领域的最新发展。
2.技能目标:学生能够熟练使用电子工具和设备,进行电子电路的搭建和调试,具备一定的电子项目设计与实施能力。
3.情感态度价值观目标:学生能够认识到电子技术在现代社会中的重要性,培养对电子工程的兴趣和热情,树立正确的科学态度和创新精神。
二、教学内容本课程的教学内容主要包括电子元器件、电子电路设计、电子项目实践等。
具体安排如下:1.电子元器件:介绍电子元器件的基本原理和特性,包括电阻、电容、电感、二极管、晶体管等。
2.电子电路设计:讲解电子电路的设计方法,包括放大电路、滤波电路、稳压电路等。
3.电子项目实践:安排一定的实践项目,让学生动手搭建和调试电子电路,提高实际操作能力。
三、教学方法为了实现教学目标,本课程将采用多种教学方法,包括讲授法、讨论法、案例分析法、实验法等。
具体运用如下:1.讲授法:用于讲解电子元器件的基本原理和特性,以及电子电路的设计方法。
2.讨论法:引导学生对电子工程领域的最新发展进行讨论,培养学生的思考能力和团队协作精神。
3.案例分析法:通过分析具体的电子项目案例,让学生学会将理论知识应用于实际问题中。
4.实验法:安排实践项目,让学生动手操作,提高实际操作能力和创新能力。
四、教学资源为了支持教学内容和教学方法的实施,本课程将准备以下教学资源:1.教材:选用权威、实用的电子教材,为学生提供系统、科学的学习资料。
2.参考书:提供相关的电子技术参考书籍,丰富学生的知识储备。
3.多媒体资料:制作精美的电子课件和教学视频,提高课堂教学效果。
4.实验设备:准备充足的实验设备,确保每个学生都能动手实践,提高实际操作能力。
五、教学评估为了全面、客观地评估学生的学习成果,本课程将采用多种评估方式,包括平时表现、作业、考试等。
八、答辩
问题:这个实验你们用了多少个数码管以及是如何实现显示的?
答:交通灯正常运行时,用四位数码管M1,M2,M3,M4显示主干道和支干道的倒计时时间,M1M2显示主干道在当前状态的剩余时间;M3M4显示支干道在当前状态的剩余时间。
问题:交通灯的状态图如何以及对应显示?
答:
交通灯控制状态图
问题:设计的电路分为多少个模块?
答:交通灯控制系统划分为3个模块:时钟分频模块,交通灯控制及计时模块,扫描显示模块。
问题:频率转换模块输入的频率是多少以及如何实现?
答:主要是将10MHZ 分频,产生稳定的输出信号,将前一级信号转换为四位地址以及八位ASCII 码,并将其用做后面几个电路的控制与同步信号。
问题:交通灯控制系统的原理
答:交通灯的原理框图如下:
交通灯控制系统的原理框图如图4-1所示。
它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。
秒脉冲发生器是该系统中定时器和控制器的标准时钟信号源,译码器输出两组信号灯的控制信号,经驱动电路后驱动信号灯工作,控制器是系统的主要部分,由它控制定时器和译码器的工作。
图中:
TL: 表示甲车道或乙车道绿灯亮的时间间隔为25秒,即车辆正常通行的时间间隔。
定时时间到,TL=1,否则,TL=0。
TY :表示黄灯亮的时间间隔为5秒。
定时时间到,TY=1,否则,TY=0。
ST
:
交通灯控制系统的原理框图
表示定时器到了规定的时间后,由控制器发出状态转换信号。
由它控制定时器开始下个工作状态的定时。

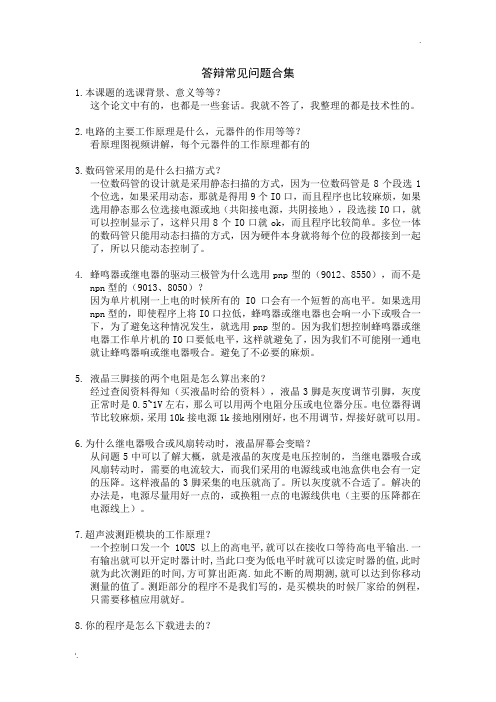

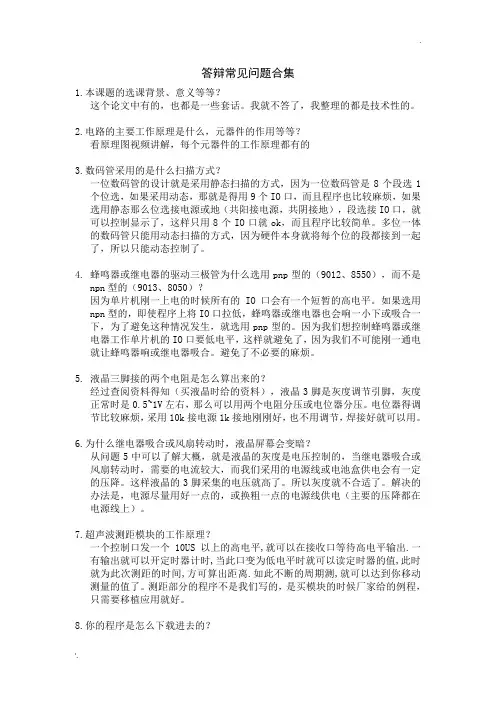

答辩常见问题合集1.本课题的选课背景、意义等等?这个论文中有的,也都是一些套话。
我就不答了,我整理的都是技术性的。
2.电路的主要工作原理是什么,元器件的作用等等?看原理图视频讲解,每个元器件的工作原理都有的3.数码管采用的是什么扫描方式?一位数码管的设计就是采用静态扫描的方式,因为一位数码管是8个段选1个位选,如果采用动态,那就是得用9个IO口,而且程序也比较麻烦,如果选用静态那么位选接电源或地(共阳接电源,共阴接地),段选接IO口,就可以控制显示了,这样只用8个IO口就ok,而且程序比较简单。
多位一体的数码管只能用动态扫描的方式,因为硬件本身就将每个位的段都接到一起了,所以只能动态控制了。
4. 蜂鸣器或继电器的驱动三极管为什么选用pnp型的(9012、8550),而不是npn型的(9013、8050)?因为单片机刚一上电的时候所有的IO口会有一个短暂的高电平。
如果选用npn型的,即使程序上将IO口拉低,蜂鸣器或继电器也会响一小下或吸合一下,为了避免这种情况发生,就选用pnp型的。
因为我们想控制蜂鸣器或继电器工作单片机的IO口要低电平,这样就避免了,因为我们不可能刚一通电就让蜂鸣器响或继电器吸合。
避免了不必要的麻烦。
5. 液晶三脚接的两个电阻是怎么算出来的?经过查阅资料得知(买液晶时给的资料),液晶3脚是灰度调节引脚,灰度正常时是0.5~1V左右,那么可以用两个电阻分压或电位器分压。
电位器得调节比较麻烦,采用10k接电源1k接地刚刚好,也不用调节,焊接好就可以用。
6.为什么继电器吸合或风扇转动时,液晶屏幕会变暗?从问题5中可以了解大概,就是液晶的灰度是电压控制的,当继电器吸合或风扇转动时,需要的电流较大,而我们采用的电源线或电池盒供电会有一定的压降。
这样液晶的3脚采集的电压就高了。
所以灰度就不合适了。
解决的办法是,电源尽量用好一点的,或换粗一点的电源线供电(主要的压降都在电源线上)。
7.超声波测距模块的工作原理?一个控制口发一个10US以上的高电平,就可以在接收口等待高电平输出.一有输出就可以开定时器计时,当此口变为低电平时就可以读定时器的值,此时就为此次测距的时间,方可算出距离.如此不断的周期测,就可以达到你移动测量的值了。
