九年级物理电功率专项综合练习卷(含答案解析)

人教版九年级物理第十八单元《电功率》综合检测题（含答案）[测试范围:第十八章时间:40分钟分值:100分]一、选择题(每题3分,共33分)1.如图所示为几种常见的用电器,其中额定功率最接近800 W的用电器是 ()2.如图所示电路中,闭合开关,发现甲灯不发光,乙灯发光。

经检查,电路连接正确,两只灯泡都完好无损。

则甲灯不发光的原因最有可能是()A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小3.在相同时间内,电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多,则下列说法中正确的是()A.甲的电阻一定大于乙的电阻B.甲两端的电压一定大于乙两端的电压C.甲中的电流一定大于乙中的电流D.甲的实际功率一定大于乙的实际功率4.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上,闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是()5.如图所示,闭合开关,将滑动变阻器的滑片P向上滑动时,下列说法中正确的是()A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.如图所示,电源电压保持不变,闭合开关S,当滑片P向右移动时,下列说法中错误的是()A.电压表的示数变大B.电流表的示数变小C.灯L的亮度不变D.电路的总功率变小7.把标有“12 V12 W”的灯L1和“12 V 6 W”的灯L2串联起来接在电源电压为12 V的电路中,下列说法中正确的是()A.两灯均不能正常发光,但灯L1较亮B.两灯均不能正常发光,但灯L2较亮C.两灯均能正常发光D.把电源电压提高到24 V,两灯都能正常发光8.如图所示是电阻甲和乙的I-U图象,下列说法中正确的是 ()A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2 V时,R乙=5 ΩC.甲、乙串联在电路中,当电路中电流为0.2 A时,电源电压为2 VD.甲、乙并联在电路中,当电源电压为2 V时,电路总功率为1.2 W9.为检查驾驶员是否饮酒而设计的电路如图甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如图乙所示,R0为定值电阻,电源电压不变。

人教版九年级下册物理第十八章《电功率》测试卷（含答案）一、选择题(每题3分，共30分)1．下列用电器正常工作时，功率接近1 200 W的是( )A．白炽灯 B．空调 C．电视机 D．洗衣机2．夏天到了，相比于空调，使用电风扇更节能环保。

如图所示的是一款电风扇的“挡位”旋钮，当由2挡位调至3挡位时，能够吹出更强劲的风，则相较于2挡，下列关于3挡的说法正确的是( )A．消耗电能更多B．消耗电能更快C．消耗电能更少D．消耗电能更慢3．下列属于防止电流热效应产生危害的实例是( )A．家里使用电热水壶烧水B．利用电视机后盖的小孔散热C．家里使用电饭锅煮饭D．小佳妈妈使用电熨斗熨衣服4．a、b、c三盏灯分别标有“110 V20 W”“220 V40 W”“36 V350 W”字样，若三盏灯都正常发光，则它们的亮度情况是( )A．a灯最亮 B．b灯最亮 C．c灯最亮 D．三盏灯一样亮5．定值电阻R1标有“10 Ω 1 A”字样，R2标有“15 Ω0.6 A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路安全的情况下，下列说法正确的是( )A．R1、R2并联时，通过干路的最大电流为1.6 AB．R1、R2并联时，R2的最大功率为9 WC．R1、R2串联时，电源电压最大为19 VD．R1、R2串联时，R1的最大功率为3.6 W6．如图所示的为明明家的电能表，他将新买的电水壶单独接入电路时，发现电能表的转盘在1 min内转了6 r。

下列关于电能表和电水壶的说法正确的是( )A．电能表应接在家庭电路的总开关之后B．为了不损坏电能表，明明家同时使用的用电器的总功率不能超过2 200 W C．电水壶的实际功率为600 WD．该电能表此时的读数为11 234 kW·h7．有一个定值电阻R和一只小灯泡L，流过它们的电流与其两端电压的关系如图甲所示，把它们并联在电路中，如图乙所示。

闭合开关S，这时电流表示数为0.6 A，则电源电压和小灯泡的电功率分别是( )A．2 V 0.3 W B．2 V 0.4 W C．1.5 V 1.75 W D．1.5 V 0.6 W 8．探究“小灯泡的电功率”的实验电路如图甲所示，实验中选择规格为“2.5 V”的小灯泡，得到的U－I图象如图乙所示。

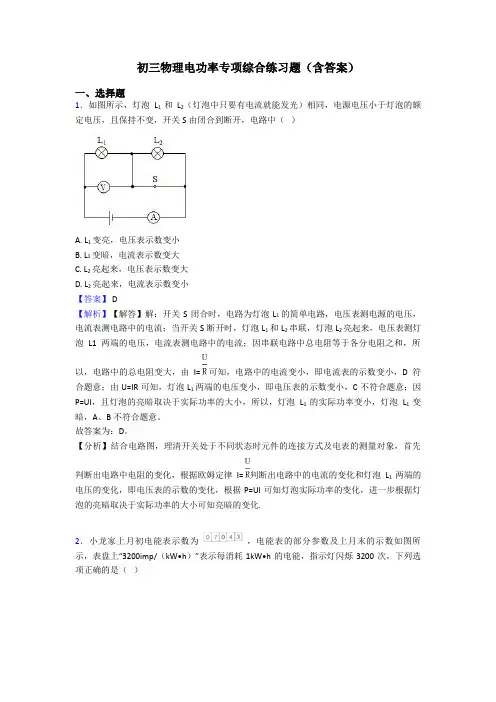

初三物理电功率专项综合练习题（含答案）一、选择题1．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小【答案】 D【解析】【解答】解：开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，电流表测电路中的电流；当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，D符合题意；由U=IR可知，灯泡L1两端的电压变小，即电压表的示数变小，C不符合题意；因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡L1的实际功率变小，灯泡L1变暗，A、B不符合题意。

故答案为：D。

【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，首先判断出电路中电阻的变化，根据欧姆定律I= 判断出电路中的电流的变化和灯泡L1两端的电压的变化，即电压表的示数的变化，根据P=UI可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化.2．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A. 小龙家上月消耗的电能为680kW•hB. 小龙家同时使用的用电器总功率不可超过2200WC. 指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D. 断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V【答案】D【解析】【解答】解：A、电能表的读数时，最后一位是小数，单位kW•h，小龙家上月消耗的电能为772.3kW•h ﹣704.3kW•h=68kW•h，故A错；B、小龙家同时使用的用电器最大总功率P=UI=220V×20A=4400W，故B错；C、电能表指示灯闪烁的快慢反映了做功的快慢，而指示灯闪烁的次数多表示，电能表所在电路消耗的电能多，总功率不一定大，故C错；D、电能表上的指示灯闪烁了64次消耗的电能：W= kW•h=0.02kW•h；电热棒的电功率：P= = =0.4kW=400W．由P= 得实际电压：U= = =200V，故D正确．故选D．【分析】（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h；求出本月消耗的电能；（2）10（20）A，10A是指电能表的标定电流，20A是指电能表平时工作允许通过的最大电流，利用P=UI求小龙家同时使用的用电器最大总功率；（3）电能表指示灯闪烁的快慢反映了做功的快慢；（4）3200imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁3200次，从而可求闪烁64次消耗的电能；根据公式P= 求出电热棒的电功率，再利用P= 求实际电压．3．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V1.5W”的灯泡L1正常发光，标有“6V3W”的灯泡L2发光较暗。

九年级物理全册第十八章《电功率》练习题-人教版（含答案）专项一与电功率相关的动态电路分析1. 如图所示,电源电压保持不变,闭合开关S1和S2,灯L正常发光,则断开开关S2时( )A.电流表示数变大,灯L变亮B.电压表示数变大,灯L的实际功率变小C.电流表示数变小,灯L仍然正常发光D.电压表示数不变,电路的总功率变大2. 如图所示电路,电源电压不变,滑动变阻器的滑片移至最大阻值处,闭合开关,电流表接入电路,电示数为0.1 A,小灯泡的功率为0.3 W.移动滑片,将滑动变阻器最大阻值的13流表示数为0.2 A,小灯泡恰好正常发光,且小灯泡的功率为1 W.下列计算结果错误的是( )A.电源电压为9 VB.小灯泡正常发光时电阻为25 ΩC.滑动变阻器的最大阻值为60 ΩD.小灯泡正常发光时,滑动变阻器的功率为4 W3. 如图所示,电源电压一定,闭合S,滑动变阻器的滑片向右移动的过程中,以下说法正确的是 ( )A.电路的总功率变大,电压表示数变大B.电流表示数变小,电路的总功率变小C.滑动变阻器接入电路中的电阻变小D.电流表示数变大,电压表示数变小4. 如图所示,电源电压恒定,R0为定值电阻,闭合开关S1、S2后,将滑片P逐渐滑动到变阻器中央.电流表A和A1的示数分别用I和I1表示,电压表V的示数用U表示,当滑片P向右移动时,下列判断正确的是 ()A.I1的数值变小,U的数值变大B.I-I1的数值不变的数值变大C.UI−I1D.UI的数值变大5. [多选]如图是检测酒精浓度的测试仪原理图,图中电源电压恒定为8 V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精气体浓度为0时,R2=60 Ω, 此时电压表示数为2 V.以下说法正确的是 ()A.酒精气体浓度越大,电路的总功率越小B.定值电阻R1的阻值为20 ΩC.酒精气体浓度为0时,电路的总功率为0.6 WD.当电流表示数为0.2 A时,酒精气体传感器的电功率为0.8 W专项二与电功率相关的图像问题类型1 灯泡电阻类1. 把标有“6 V 3 W”的小灯泡与一只阻值为8 Ω 的电阻R并联接在电压为4 V的电路中,如图甲所示,通过小灯泡的电流与其两端电压的关系如图乙所示.则整个电路消耗的功率为 ( )A.3 WB.3.3 WC.3.6 WD.5 W2. [2021昆明中考]如图甲所示的电路中,电源电压为3 V且恒定不变,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像.闭合开关S后,下列判断正确的是 ( )A.滑动变阻器的滑片P向左移动,灯泡变暗B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动,电压表的示数变小D.小灯泡正常发光时,滑动变阻器的功率是0.1 W类型2 定值电阻类3. [2021 武汉中考]将四个定值电阻a、b、c、d分别接入电路.测出相应的电阻两端的电压U和通过电阻的电流I,把测得的数据在坐标系中描点,如图所示.根据图中信息判断,下列说法正确的是()A.阻值相差最大的两个电阻是a和dB.阻值相差最小的两个电阻是b和cC.电功率相差最大的两个电阻是b和dD.电功率相差最小的两个电阻是a和d4. [2021 吉林中考]如图甲所示,小灯泡的额定电压为2.5 V,开关闭合后,小灯泡正常发光,图乙是通过定值电阻R和小灯泡L的电流与电压的关系图像,则小灯泡正常发光时的电流为 A;通电10 s,定值电阻R产生的热量为 J.类型3 变阻器类5. 如图甲所示的电路中,R1是定值电阻,电流表量程为0~0.6 A,图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像,则下列说法正确的是 ()A.电源电压为6 VB.R1的阻值为20 ΩC.R2能安全连入电路中的最小电阻值为10 ΩD.R2为20 Ω时,整个电路通电10 s耗电32 J6. [2021 南京中考]图甲所示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器,闭合开关,将R2的滑片从位置1移到位置2,根据两表示数作出的U-I图像如图乙中AB所示,其中A点的数据与滑片在位置1时对应.下列判断正确的是 ()A.电源电压为3 VB.滑片移动过程中,R2接入电路的阻值变大C.电阻R1的U-I图像一定与线段AB相交D.滑片移动过程中电路的总功率先变大后变小7. [多选]如图甲所示,电源电压U恒定,R0为定值电阻,R为滑动变阻器.闭合开关S,调节滑动变阻器的滑片P,两电压表V1、V2的示数随电流表示数变化的图像如图乙所示,则( )A.图乙中“ac”段表示电压表V2的示数随电流表示数变化的图像B.电源电压U=3.0 VC.定值电阻R0=24 ΩD.调节滑片P的过程中,滑动变阻器R的最大电功率为0.375 W类型4 敏感电阻类8. 如图甲所示是某电子秤的工作原理图,电子秤的显示器由量程为0~0.6 A的电流表改装而成,秤盘与压杆质量均忽略不计,电源电压为12 V,R0=20 Ω,如图乙所示是压力传感器R的阻值随所受压力F变化的关系图像.(g取10 N/kg)(1)定值电阻R0的作用是.(2)该电子秤显示0 N时,电路中的电流为多少?(3)压力传感器的功率达到最大时,被测物体的质量为多少?(4)使用过程中,电源电压会略微降低,在这种情况下,其他条件不变时,为使该电子秤的称量范围不变,应在电路的适当位置(填“串联”或“并联”)一个阻值合适的电阻,请简要说明理由:.参考答案专项一 与电功率相关的动态电路分析1.C 由电路图可知,闭合开关S 1和S 2时,定值电阻R 与灯泡L 并联,电压表测电源两端的电压,电流表测干路电流.当断开开关S 2时,电路为灯泡L 的简单电路,电压表测电源两端的电压,电流表测通过灯泡L 的电流,因电源电压保持不变,所以,电压表的示数不变,故B 错误;因并联电路中各支路独立工作、互不影响,所以,通过灯泡L 的电流不变,灯L 仍然正常发光,故A 错误;因并联电路中干路电流等于各支路电流之和,所以,电路的总电流变小,即电流表的示数变小,故C 正确;由P=UI 可知,电路的总功率减小,故D 错误.故选C.2.D 由题图可知,小灯泡与滑动变阻器串联,电压表测小灯泡两端的电压,电流表测电路的电流;滑动变阻器滑片移至最大阻值处,闭合开关,电流表示数为0.1 A,小灯泡的功率为0.3 W,由P=UI 可得,此时小灯泡两端的电压U 1=P 1I 1=0.3W0.1 A=3 V,则电源电压U =U 1+I 1×R滑=3 V+0.1 A×R 滑①;移动滑片,将滑动变阻器最大阻值的13接入电路时,电流表示数为0.2A,小灯泡恰好正常发光,功率为1 W,由P=UI 可得,此时小灯泡两端的电压U 2=P2I 2=1 W0.2 A =5 V,则电源电压U=U 2+I 2×13×R 滑=5 V+0.2 A×13R 滑②;联立①②解得,R 滑=60 Ω,U =9 V,A 、C 正确,不符合题意.由I=U R 可得,灯泡正常发光时的电阻R L =U 2I 2=5 V0.2 A =25 Ω,B 正确,不符合题意.小灯泡正常发光时,滑动变阻器两端的电压U 滑=U-U 2=9 V-5 V=4 V,则此时滑动变阻器的功率P 滑=U 滑I 滑=U 滑I 2=4 V×0.2 A=0.8 W,D 错误,符合题意. 3.B4.B 开关均闭合后,滑动变阻器和R 0并联,电压表测量电源电压,电流表A 1测量通过滑动变阻器的电流,电流表A 测量干路中的电流.当滑片P 向右移动时,滑动变阻器接入电路的电阻变大,电流表A 1的示数变小,但电压表示数不变,仍为电源电压,A 错误;I-I 1的数值为通过定值电阻R 0的电流,由于并联电路中各支路互不影响,故通过R 0的电流数值不变,B 项正确;UI−I 1为定值电阻R 0的阻值,数值不变,C 错误;I 1变小,则干路中的电流I 变小,故UI 的数值变小,D 错误.5.BD 由题图可知,R 1、R 2串联,电压表测R 1两端的电压,电流表测电路中的电流.酒精气体浓度越大,R 2的阻值越小,串联电路的总电阻越小,由欧姆定律知,电路中的电流越大,由P=UI 得,电路的总功率越大,A 错误;当酒精气体浓度为0时,R 2=60 Ω,此时电压表示数为U 1=2 V,根据串联电路的电压规律,可知R 2两端的电压为U 2=8 V -2 V =6 V,根据串联电路的分压规律R 1R 2=U 1U 2得,R 1=20 Ω,B 正确;酒精气体浓度为0时,此时电路中的总电阻为R=R1+R2=20 Ω+60 Ω=80 Ω,电路的总功率为P=U2R =(8V)280Ω=0.8 W,C错误;当电流表的示数为0.2 A时,酒精气体传感器接入电路的电阻R'2=UI -R1=8V0.2A-20 Ω=20 Ω,此时酒精气体传感器的电功率为P'=I2R'2=(0.2 A)2×20 Ω=0.8 W,D正确.专项二与电功率相关的图像问题1.C 由题图乙可知,当电压为4 V时,通过小灯泡的电流为I1=0.4 A;通过电阻R的电流I2=UR =4V8Ω=0.5 A,电路总电流I=I1+I2=0.4 A+0.5 A=0.9 A,则整个电路消耗的功率为P=UI=4V×0.9 A=3.6 W.2.D 由题图甲可知,闭合开关S后,灯泡L与变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.滑片P向左移动时,滑动变阻器接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,灯泡的实际功率变大,灯泡变亮,故A错误;由于小灯泡的I-U图像不是一条过原点的直线,即通过小灯泡的电流与小灯泡两端的电压不成正比,故小灯泡的电阻随温度的变化而变化,故B错误;滑片P向右移动时,滑动变阻器接入电路的阻值变大,根据串联电路的分压规律可知,滑动变阻器两端电压变大,即电压表示数变大,故C错误;当小灯泡两端的电压U L=2.5 V时,小灯泡正常发光,由图像可知小灯泡的额定电流I L=0.2 A,根据串联电路中的电压规律可知,此时滑动变阻器两端的电压U滑=U-U L=3V-2.5 V=0.5 V,又由于串联电路中的电流处处相等,所以通过滑动变阻器的电流I滑=I L=0.2 A,此时滑动变阻器的功率P滑=U滑I滑=0.5 V×0.2 A=0.1 W,故D正确.3.C 设d点坐标为(I0,U0),则a点坐标为(I0,3U0),b点坐标为(3I0,3U0),c点坐标为(3I0,U0),由R=UI 可知,R a=3U0I0,R b=3U03I0=U0I0,R c=U03I0,R d=U0I0,故阻值相差最大的两个电阻是a和c,阻值相差最小的两个电阻是b和d;又由P=UI可知,P a=3U0I0,P b=3U0×3I0=9U0I0,P c=U0×3I0=3U0I0,P d=U0I0,故电功率相差最大的两个电阻是b和d,电功率相差最小的两个电阻是a和c.综上所述,C正确,A、B、D错误.4. 0.2 2解析：小灯泡的额定电压为2.5 V,由题图乙可知,小灯泡正常发光时的电流I额=0.2 A;定值电阻R的阻值R=U RI R =2V0.4A=5 Ω.由于定值电阻R与灯泡L串联,串联电路中电流处处相等,故通过R的电流I=I额=0.2 A,则通电10 s定值电阻R产生的热量Q=I2Rt=(0.2 A)2×5 Ω×10 s=2 J.5.C 由题图甲可知,闭合开关后,定值电阻R1与电阻箱R2串联,电流表测电路中的电流.根据P=I2R,并结合题图乙可得,3.5 W=I12×14 Ω,解得I1=√3.5W14Ω=0.5 A,同理可得 3.2W=I22×20 Ω,解得I2=√3.2W20Ω=0.4 A,即当R2的阻值分别为14 Ω、20 Ω时,对应的电路中的电流分别为0.5 A、0.4 A,由欧姆定律可知,电源电压U=(R1+14 Ω)×0.5 A=(R1+20 Ω)×0.4 A,解得R1=10 Ω,U=12 V,A、B错;当电流表的示数最大时,电路中的总电阻最小,R总min=UI max =12V0.6A=20 Ω,此时电阻箱R2连入电路中的电阻最小,R2min=R总min-R1=20 Ω-10Ω=10 Ω,C正确;当R2为20 Ω 时,电路中的总电阻R总=10 Ω+20 Ω=30 Ω,则整个电路通电10 s消耗的电能W=U 2R 总t=(12V)230Ω×10 s=48 J,D错.6.C 闭合开关,R1、R2串联,电流表测电路中的电流,电压表测变阻器R2两端的电压.当滑片在位置1时,由题图乙可知,R2两端电压为2 V,电路中的电流为0.1 A,设电源电压为U,则U-2 V=0.1 A×R1①;当滑片在位置2时,由题图乙可知,R2两端电压为1 V,电路中的电流为0.3 A,则U-1 V=0.3 A×R1②.联立①②解得U=2.5 V,R1=5 Ω,故选项A错误.滑片是从位置1移到位置2的,此过程中R2两端的电压逐渐减小,根据串联电路的分压规律可知,变阻器接入电路的阻值在变小,选项B错误;电路中的电流为0.1 A时,R1两端的电压为0.1 A×5 Ω=0.5 V,电路中的电流为0.3 A时,R1两端的电压为0.3 A×5 Ω=1.5 V,故R1的U-I图像过(0.1 A,0.5 V)、(0.3 A,1.5 V)两点,在题图乙中作出R1的U-I图像,可以发现电阻R1的U-I图像一定与线段AB相交,选项C正确;滑片从位置1移到位置2的过程中,由题图乙可知,电路中的电流在不断增大,由P=UI可知,电路的总功率不断增大,选项D错误.7.ABD 闭合开关S,定值电阻R0与滑动变阻器R串联,电压表V1测量R0两端的电压,电压表V2测量滑动变阻器两端的电压.当滑动变阻器的滑片向左移动时,滑动变阻器接入电路的阻值变小,电路中的总电阻变小,电流变大,R0两端的电压增大,滑动变阻器两端的电压减小,故电压表V2的示数随电流表示数的增大而减小,题图乙中,“ac”段表示的是电压表V2的示数随电流表示数变化的图像,A正确;当滑片在最右端时,电路中的电流最小,为 0.1 A,电压表V1和V2的示数分别为0.6 V和2.4 V,故电源电压U=0.6 V+2.4 V=3.0 V,B正确;R0=0.6V0.1A=6 Ω,C错;滑动变阻器的电功率P=U R I=(U-IR0)I=-R0I2+UI,故当I=U2R0=3.0V2×6Ω=0.25 A时,P最大,P max=-6 Ω×(0.25 A)2+3.0 V×0.25 A=0.375 W,D正确.8.(1)保护电路(2)压力传感器所受压力为零时,由图乙可知压力传感器的阻值为100 Ω,此时R总=20 Ω+100 Ω=120 Ω,I=UR总=12V120Ω=0.1 A.(3)压力传感器的功率P=UI1-I12R0,根据数学知识可得,当电流I1=U2R0=12V2×20Ω=0.3 A时,压力传感器的功率最大,此时R=R0=20Ω,由题图乙可知,压力传感器受到的压力为120 N,被测物体的质量m=Gg =Fg=120N10N/kg=12 kg.(4)并联电源电压略微降低,为使电子秤的称量范围不变,要保证压力F相同时,对应的电路电流不变,应减小电路中的总电阻,所以应在电路的适当位置并联一个阻值合适的电阻。
